fabric 架构

 fabric 架构

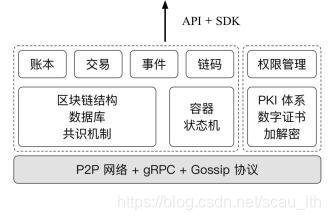

系统逻辑架构图是从不同的逻辑上来划分的

1，应用程序角度
应用程序可以接触到的接口服务

身份管理：用户登录注册后，获取用户注册证书，用其关联的私钥进行签名，验证自身身份
账本管理：授权的用户是可以使用多种方法查询账本数据的
交易管理：应用程序可以提交提案给背书节点；提交交易给排序服务节点；利用用户证书本地生产交易号（以便节点检查是否存在重复交易）
智能合约：实现智能合约的业务逻辑，可以更新账本数据

2，底层角度
底层的模块化功能为应用程序提供区块链服务

成员管理：每个MSP（menbership service provider）建立一个根信任证书体系，利用PKI（public key infrastructrue）对成员进行身份认证和管理。

概念：证书分为 注册证书（用户或者节点），交易证书，通信证书

​ MSP：是一个提供虚拟成员操作的管理框架的组件，MSP可以配置有一组根证书颁发机构（rCA）， 以及可选的一组中间证书颁发机构（iCAs），包含证书吊销列表或CRL

​ PKI：它解决的是证书声明周期相关的认证和管理问题，PKI包括如下核心组件：RA（registration authority）对用户身份进行验证登记，审核过了就发给CA；CA（certification authority）负责证书的颁发和作废；证书数据库，存放证书。

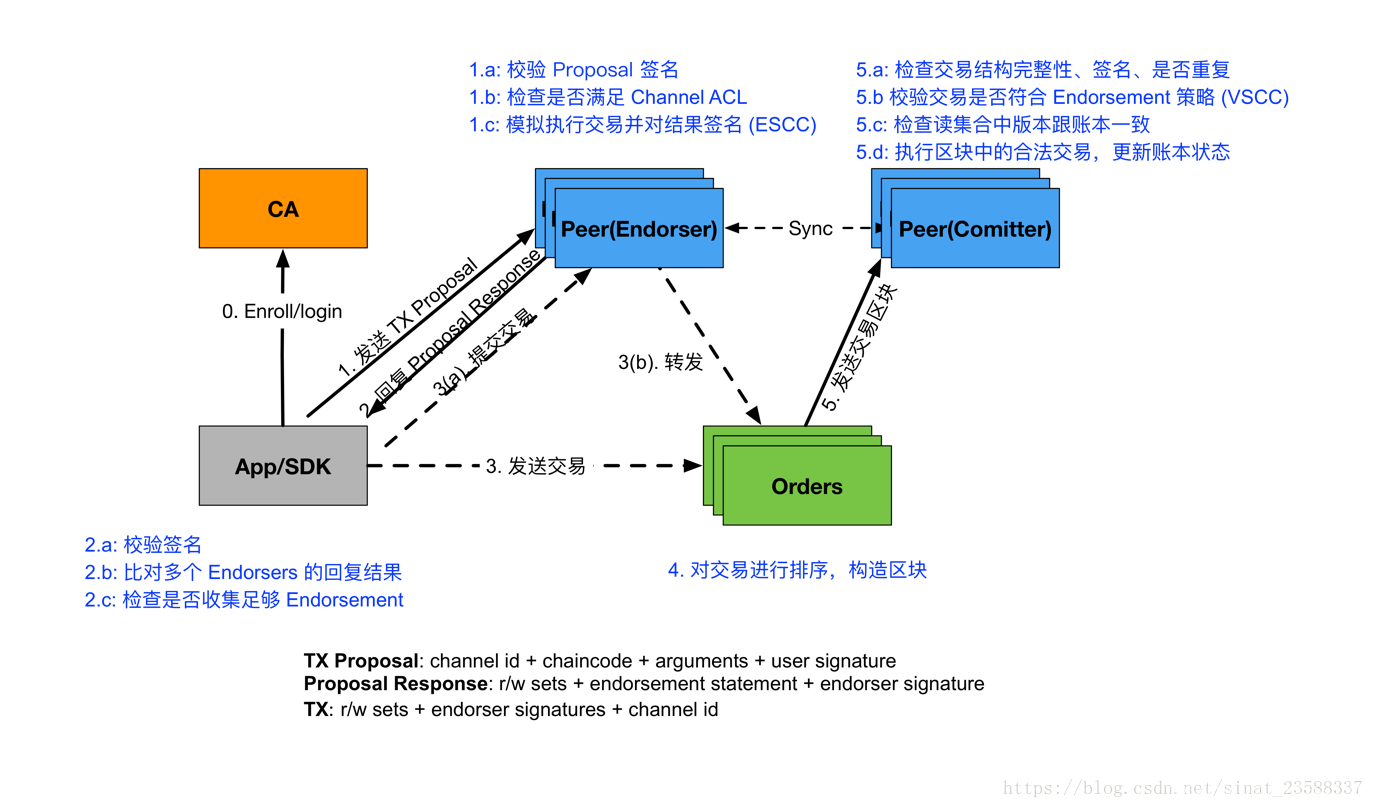

共识服务：共识机制由三个阶段完成：客户端向背书节点提交提案进行签名背书；客户端将交易提交给排序服务点进行交易排序；生成区块后广播给记账节点验证交易后写入本地账本。

链码服务：智能合约，使用docker管理普通的链码，支持多种语言，扩展性好

安全和密码服务：使用BCCSP（blockchain cryptographic service provider）实现密钥密钥生成，hash运算，签名验证，加密解密等。

3，网络节点
节点是区块链的通信主体，是逻辑概念。节点之间通过gRPC消息进行通信

客户端节点：也就是应用程序，它必须连接到一个peer节点或者排序服务节点才能与区块链网络进行通信。他有两大职责：操作fabric网络；操作运行在网络中的链码。需要具有submitter的能力

peer节点：一般包括两种类型：背书节点（endorser）是动态的，根据背书策略选择，它们负责对交易和提案进行检查和背书然后发送各自的response给客户端 ; 记账节点（Committer）！所有的peer节点都是记账节点，负责对排序服务节点传过来的区块进行各种验证然后写入账本，更改数据库

排序服务节点（orderer）：接收有背书签名的交易，进行排序生成区块，广播给记账节点（peer节点）。一个区块含有多个交易。kafka集群实现交易排序的功能。orderer支持多通道，彼此相互隔离。它不需要知道交易的内容，提高安全性隐私性

CA节点：由服务器和客户端组成，用于对fabric内成员身份进行管理，每次操作验证用户身份。也可以用第三方CA
---------------------
