visionpro实践项目（五）零件孔位数量统计

1.需求：统计零件上的孔位数量。

2.解决思路：

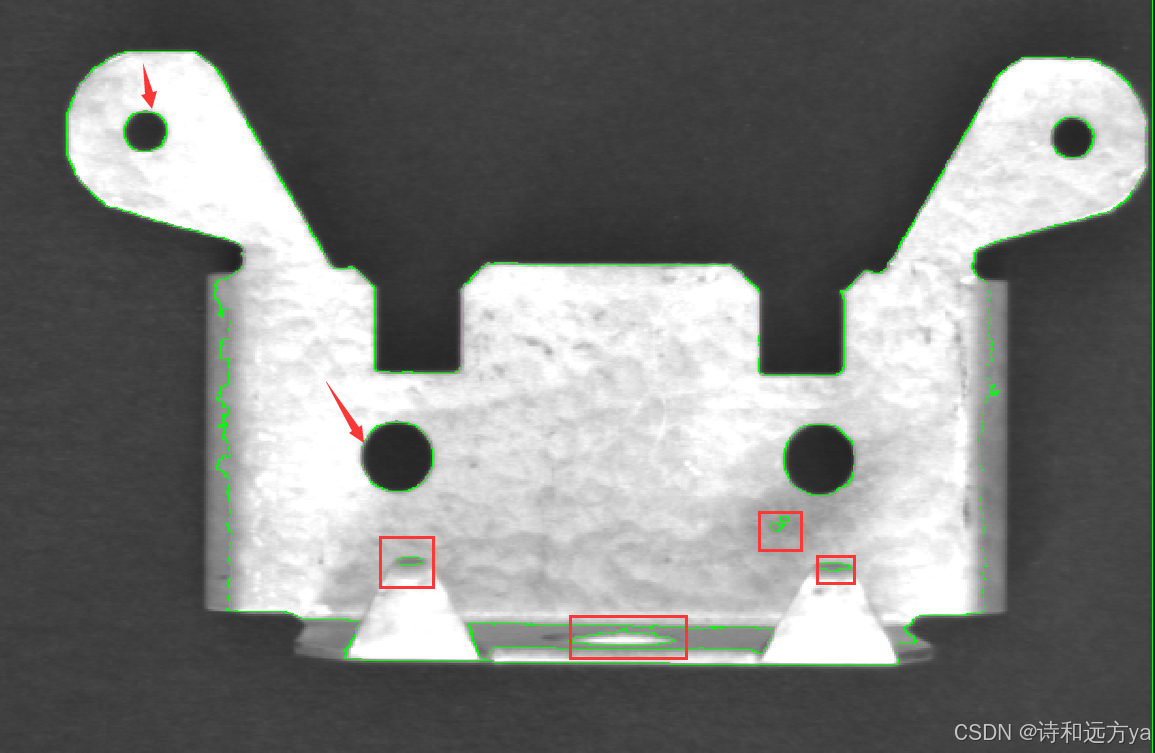

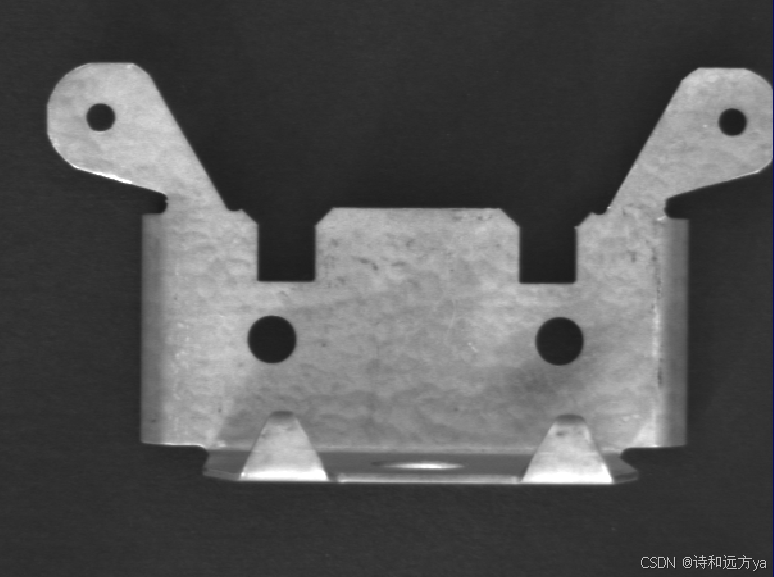

我一开始看到这个问题的思路是：添加图像转换器工具，将图像从彩色图转换为黑白图；然后添加斑点工具，斑点工具的作用域是整张图像，我的想法是这样的，不是要找出图像中的几个孔嘛，对于上面这张图来说，就是找出4个孔，那么就可以用斑点工具直接根据面积过滤掉其他的不是孔的区域，感觉很完美是不是？但是实际效果是这样的：大孔的面积是1100多，小孔的面积是300多，而且图像中还有其他大大小小的斑点，也就是说，我无法根据面积刚好过滤出来4个孔，也许可以了，不过这种方式并不优雅。
视频中的解法是这样的：添加模板匹配工具，添加定位工具，然后添加斑点工具，是添加两个斑点工具，分别用来找小孔和大孔，也就是说两个斑点工具的作用域是只作用在小孔和大孔的区域。这就是为什么要添加模板匹配工具和定位工具了，想象一下，如果下一张图片旋转了，那么就会导致小孔和大孔不在斑点工具的作用域内了，是不是很尴尬。当然了，图像转换工具可添加可不添加，并不影响。
然后就是使用c#的简单脚本做一个求和的操作，因为脚本需要处理的事情很简单，所以使用简单脚本。
最后使用标签工具将求和可视化显示。

3.步骤：

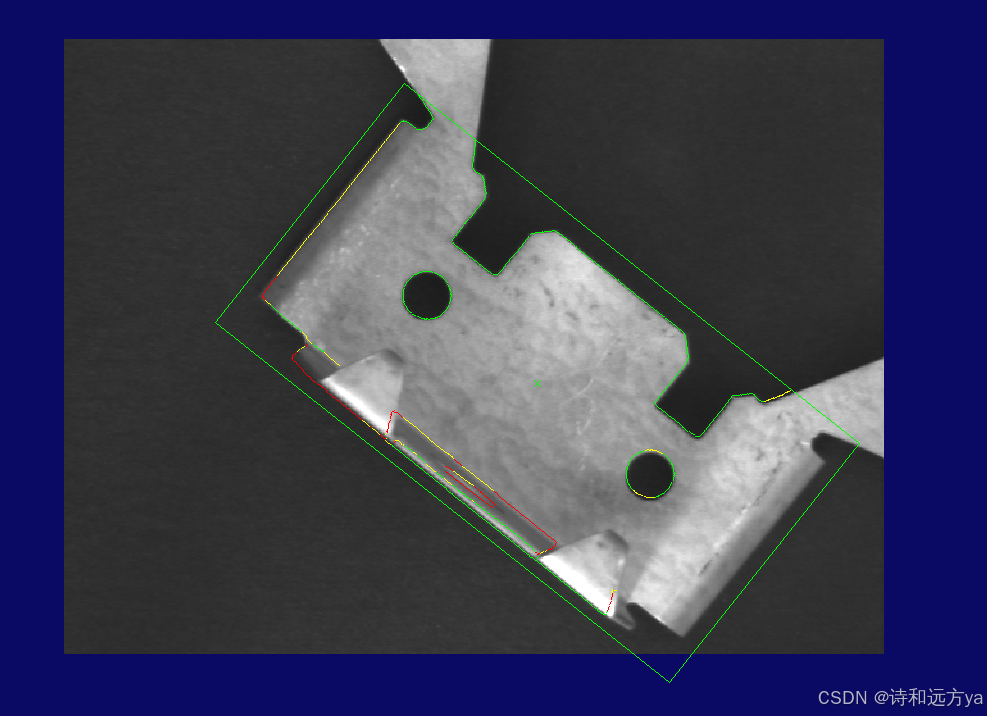

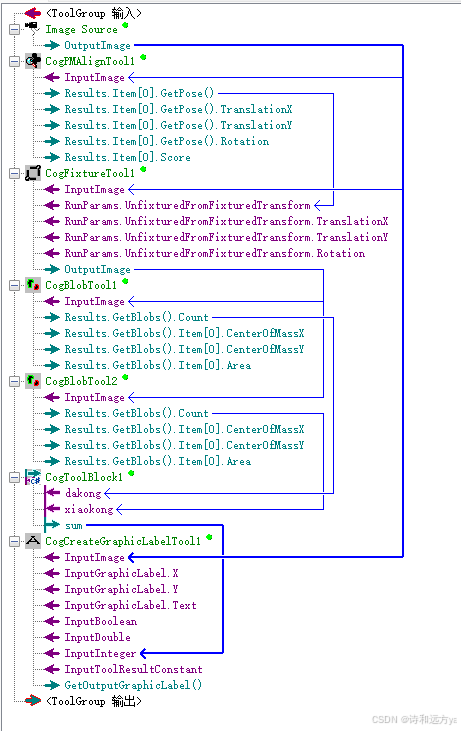

添加模板匹配工具和定位工具。
需要注意的是，训练区域使用选择零件的下半部分即可，因为有的图像中，零件的上半部分看不到，所以选择整个零件进行训练，反而识别效果不好。

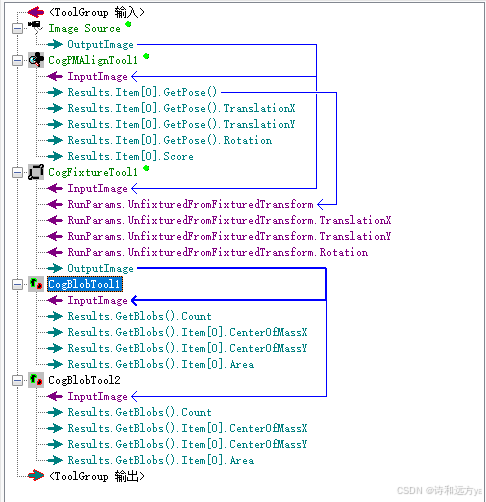

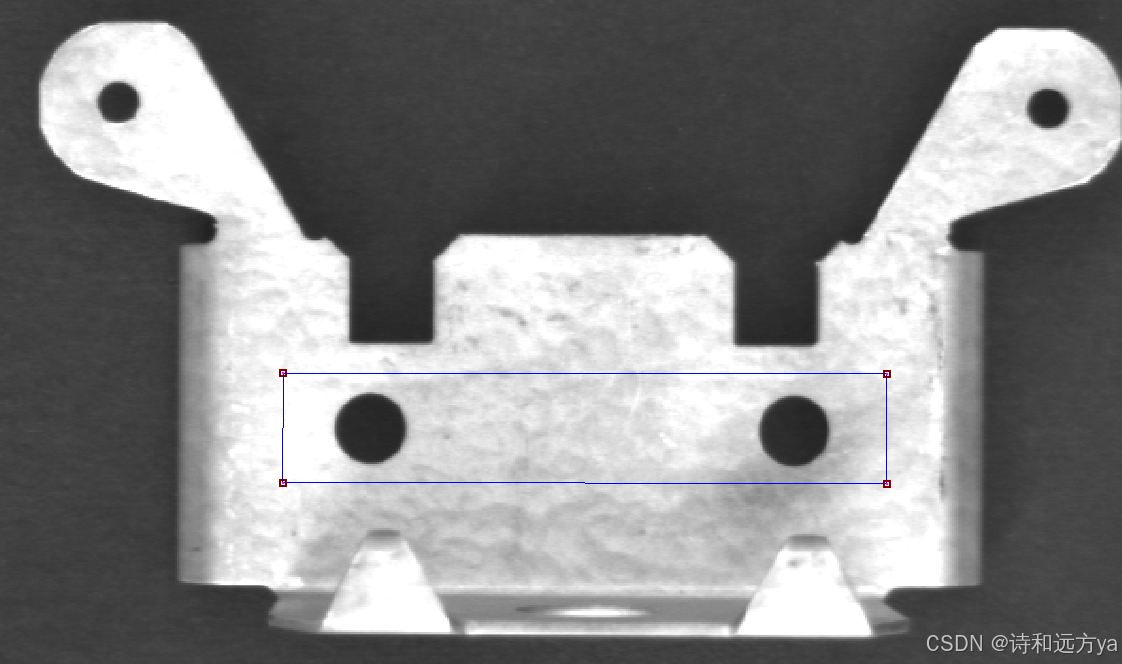

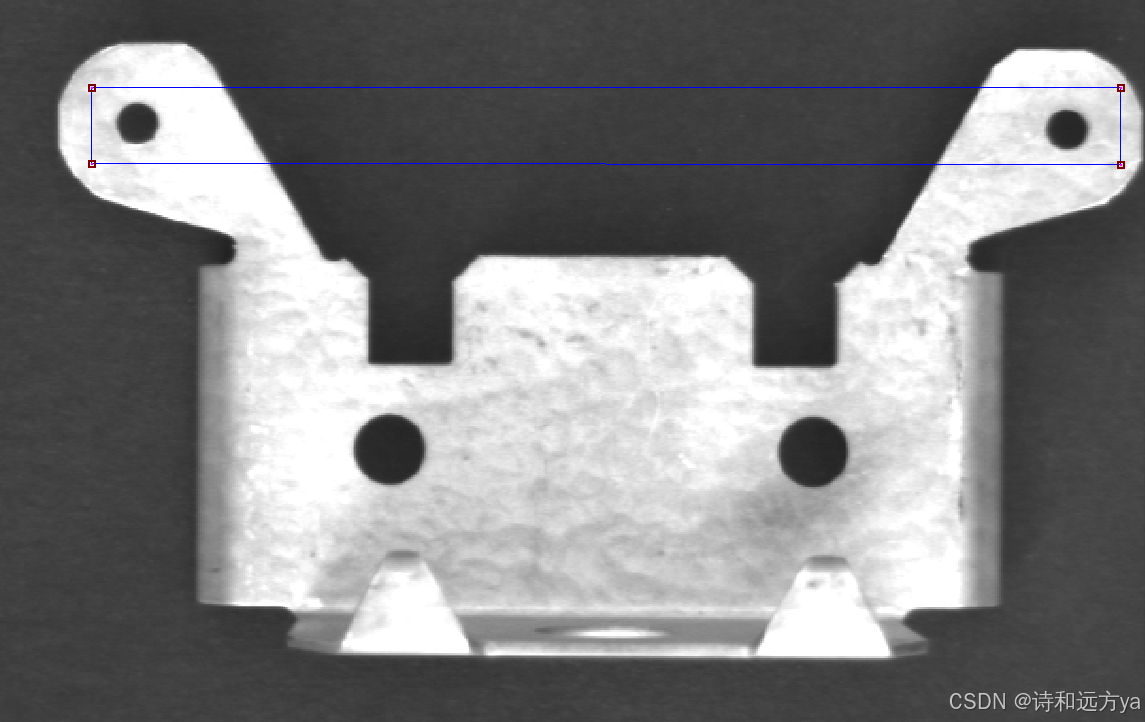

添加斑点工具。



根据面积过滤斑点工具识别到的对象。

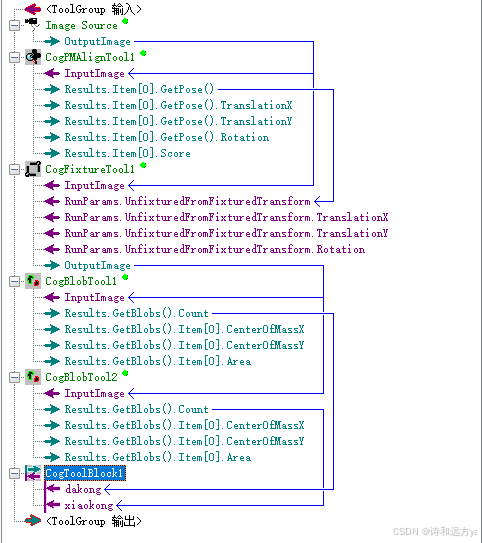

提娜佳block工具，为其添加两个输入，分别代表大孔的数量和小孔的数量。

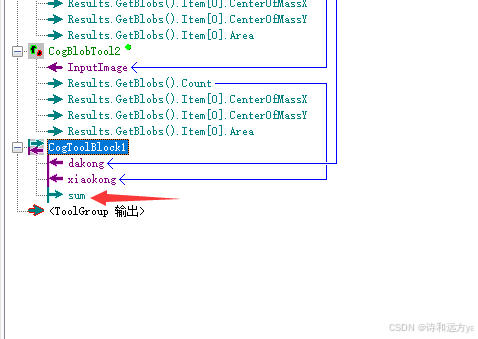

添加一个整形的输出，代表孔位的总数。

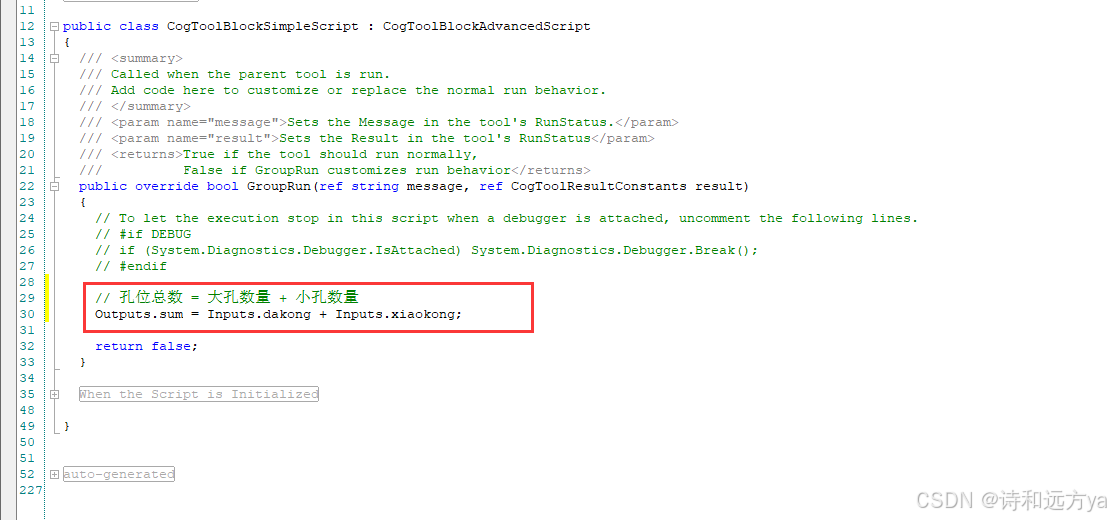

打开block，在里面创建c#简单脚本。

添加标签工具。

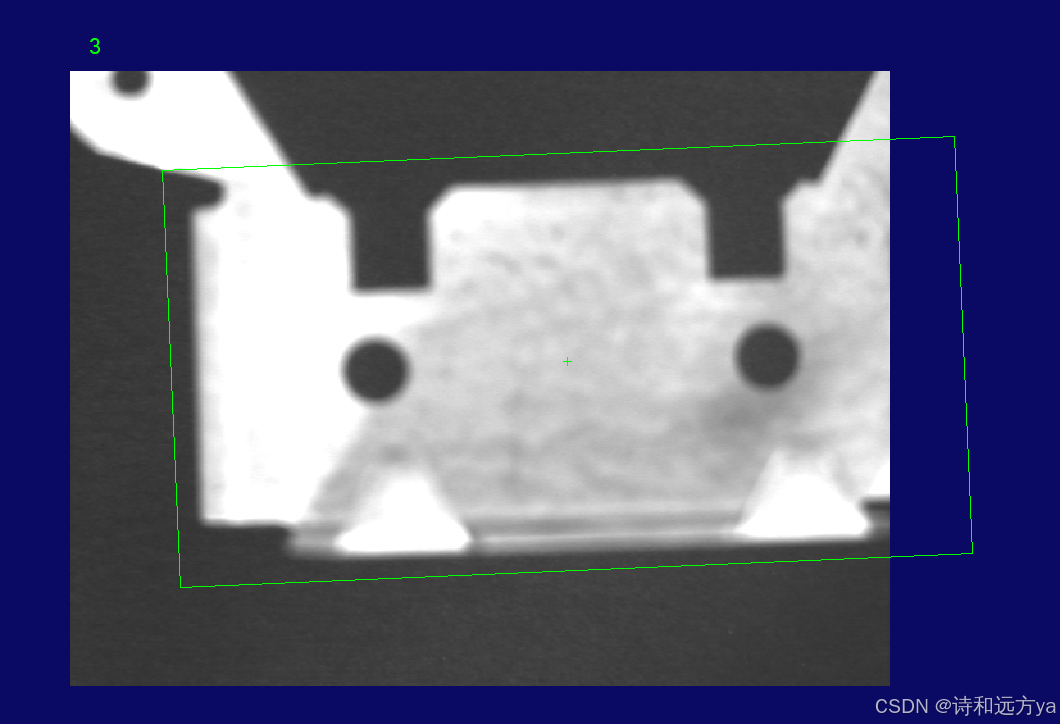

运行。
