visionpro实践项目（三）统计硬币金额

1.需求分析

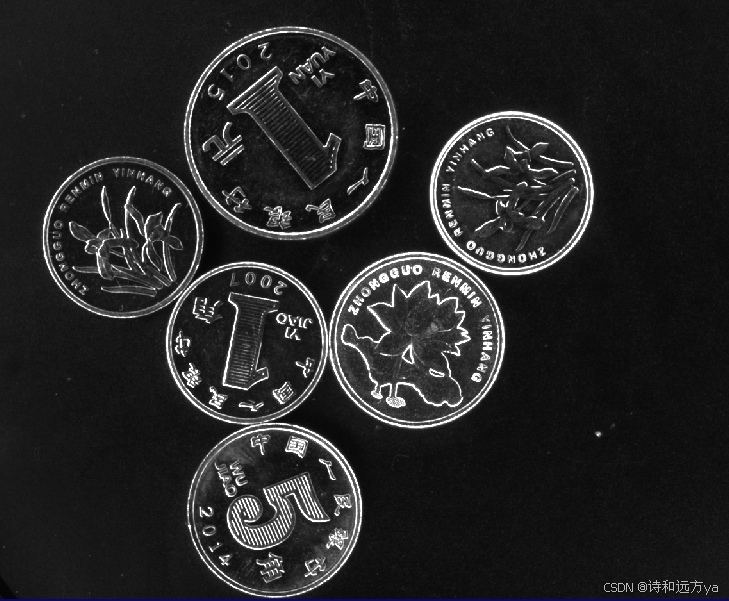

找出图片中不同金额硬币的个数，统计总金额，并将结果显示在图片中。

图片中的硬币有1元，5角，1角三种金额，那就需要我们用模板匹配工具训练出三种模板，然后分别去进行匹配。
将识别到的硬币通过结果分析工具进行分析，添加运算表达式，计算出总金额。
然后显示结果可以分为无脚本和有脚本的方法，无脚本的方法使用visionpro的标签工具（高版本才有），有脚本的方法使用c#脚本。
认真分析图片会发现，图片中各种金额硬币的大小区别是很大的，而且同一张图片中，1元的硬币可能同时存在正面和反面，因此我们在训练模板时，不应该考虑硬币的内部特征，只需要根据硬币的边缘特征（大小）来匹配即可，需要用到图像掩膜。

2.无脚本

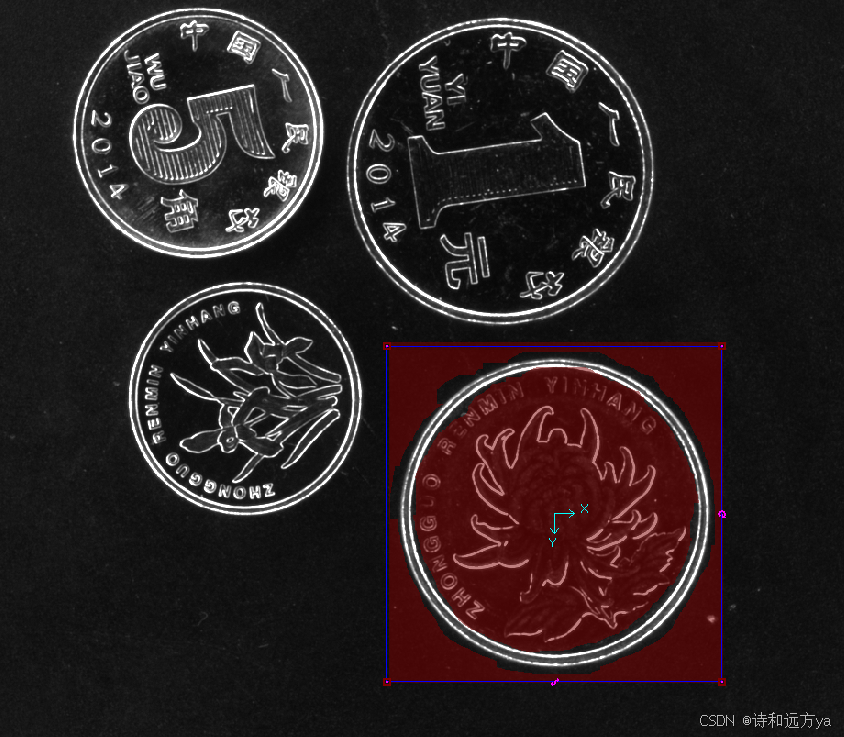

模板匹配工具+图像掩膜。

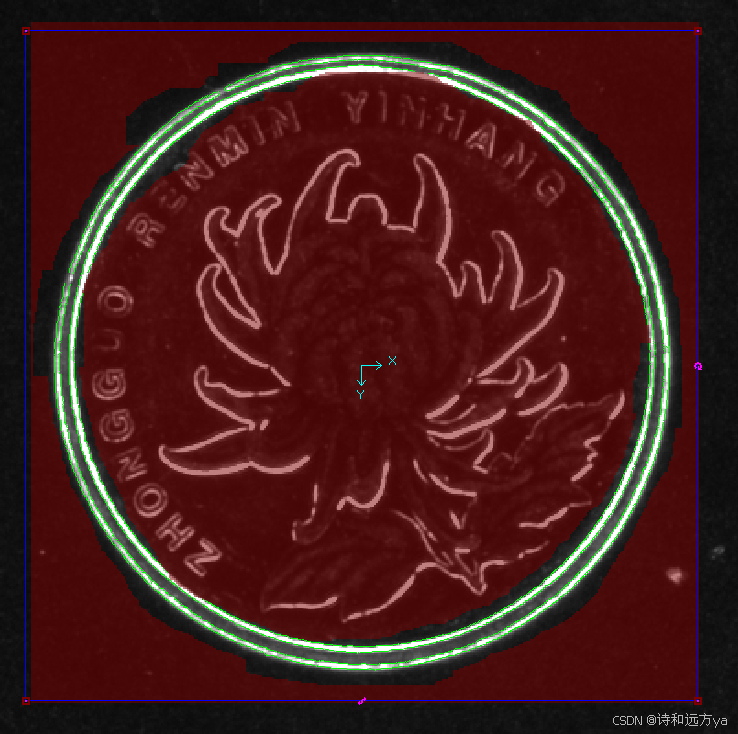

查看训练结果，会发现，是根据外边缘的两条轮廓线来进行匹配的。

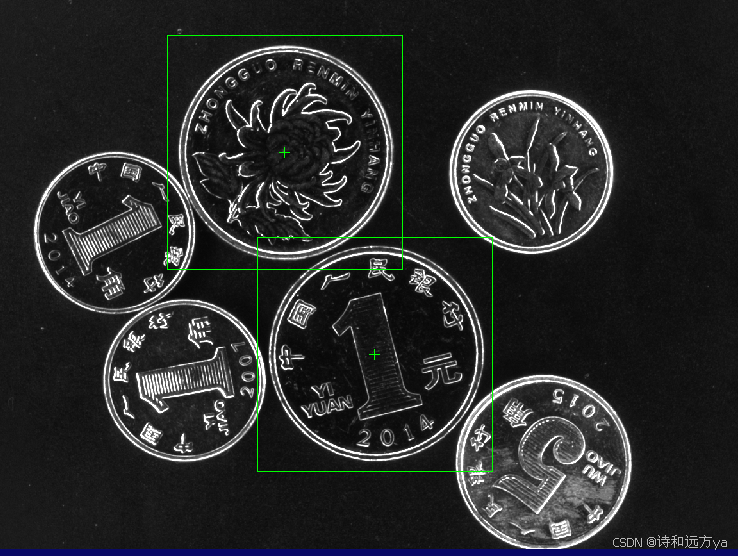

调整查找概数，运行，成功找到1元硬币。

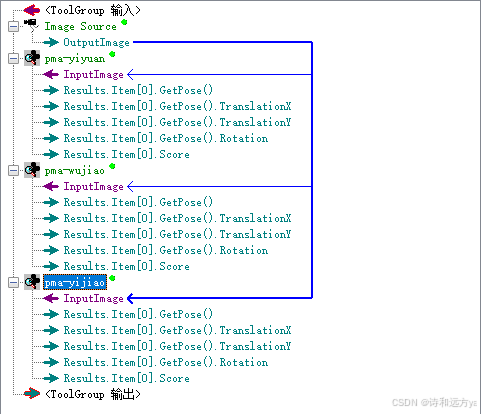

同样的方法，为5角和1角硬币建立模板。

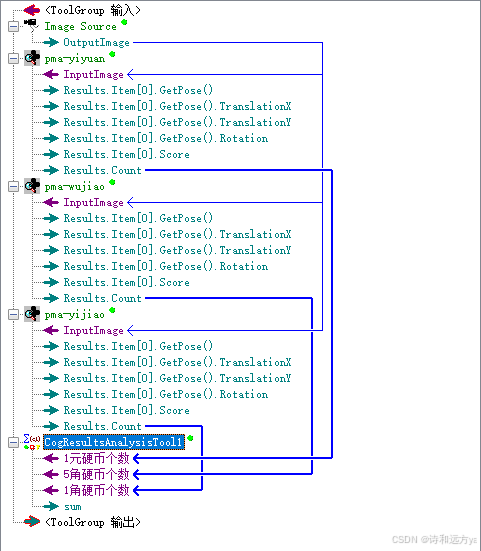

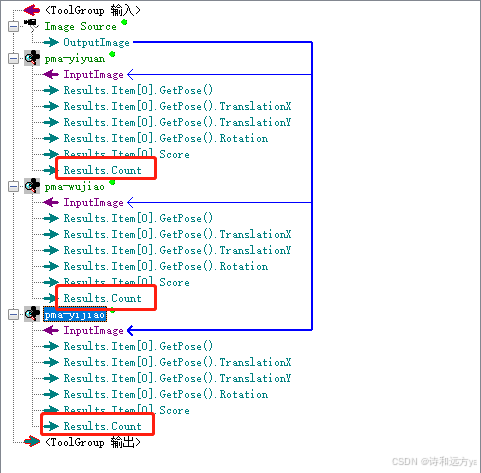

添加输出终端。count代表匹配到的数量，也就是说每张图片中找到的硬币数量。

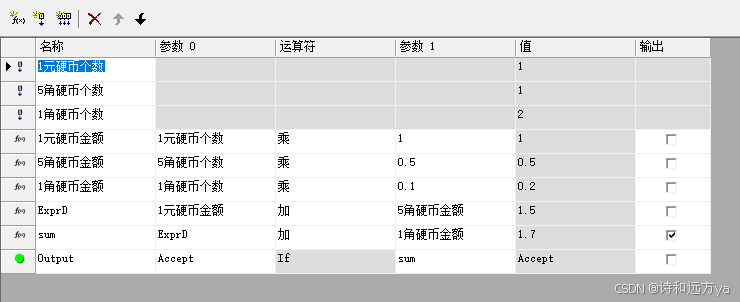

添加结果分析工具。

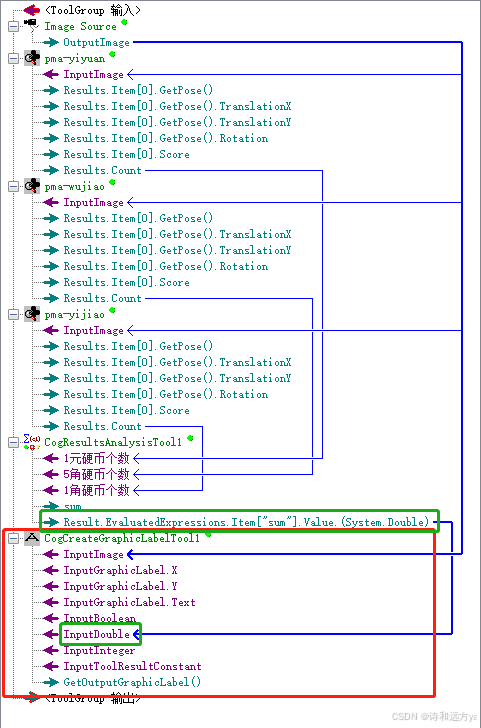

添加标签工具。

3.有脚本

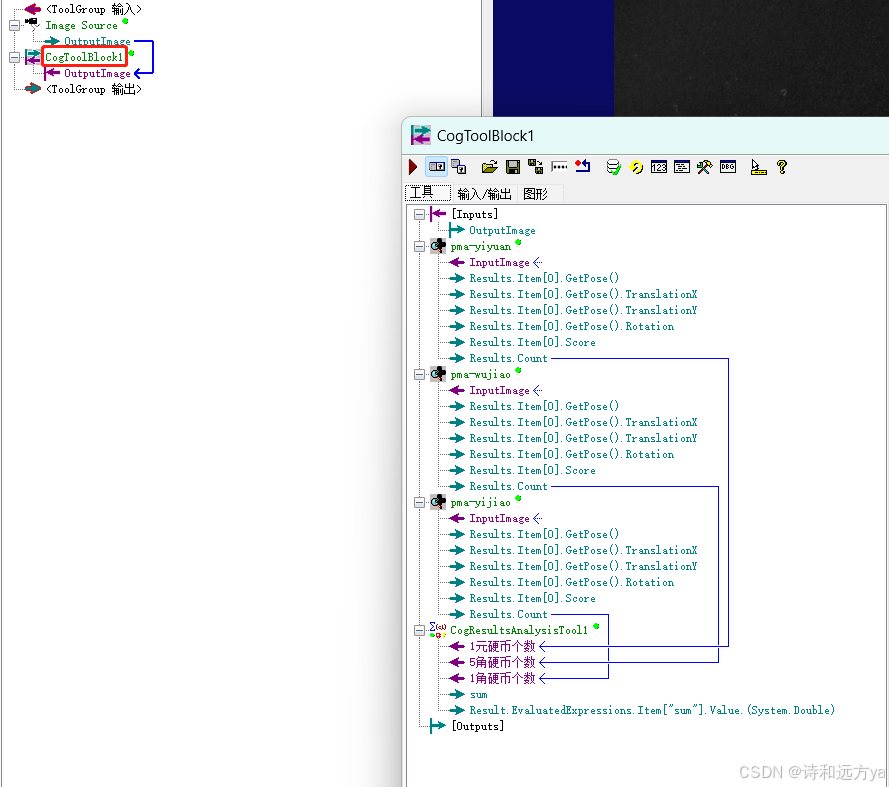

添加一个ToolBlock，将模板匹配工具、结果分析工具放进去。

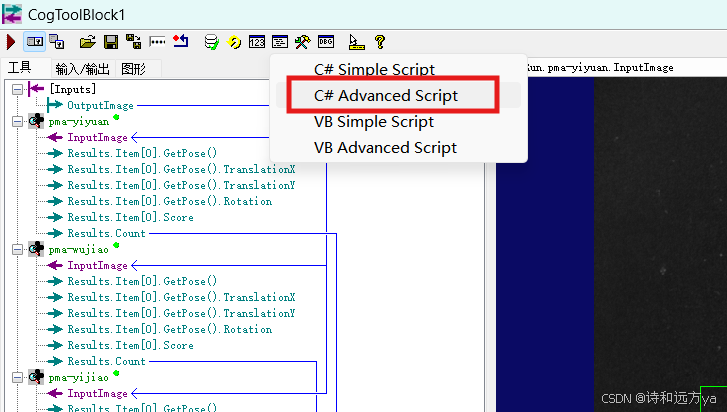

创建c#高级脚本。

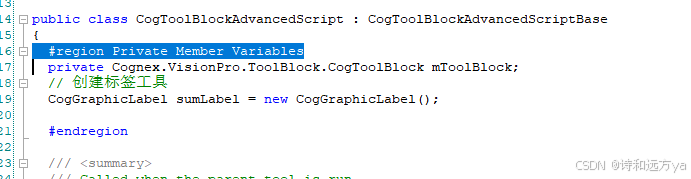

定义标签工具。

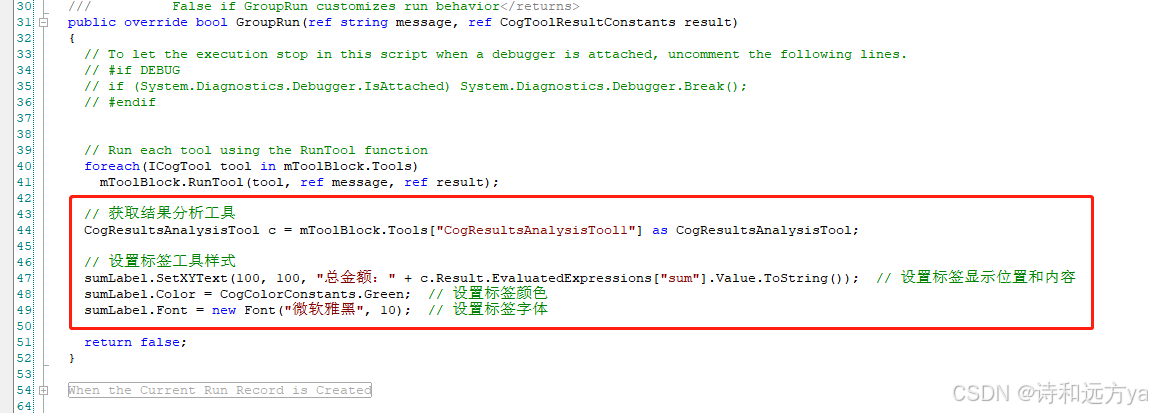

获取结果分析工具，以及设置标签工具的样式。

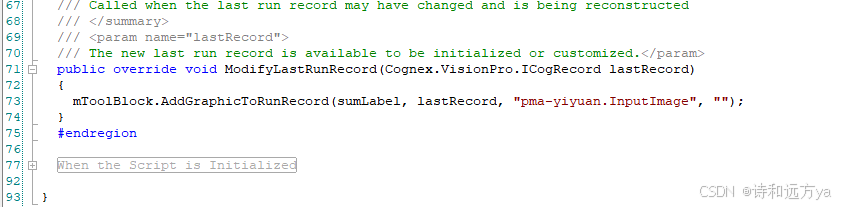

将标签显示在图像上。

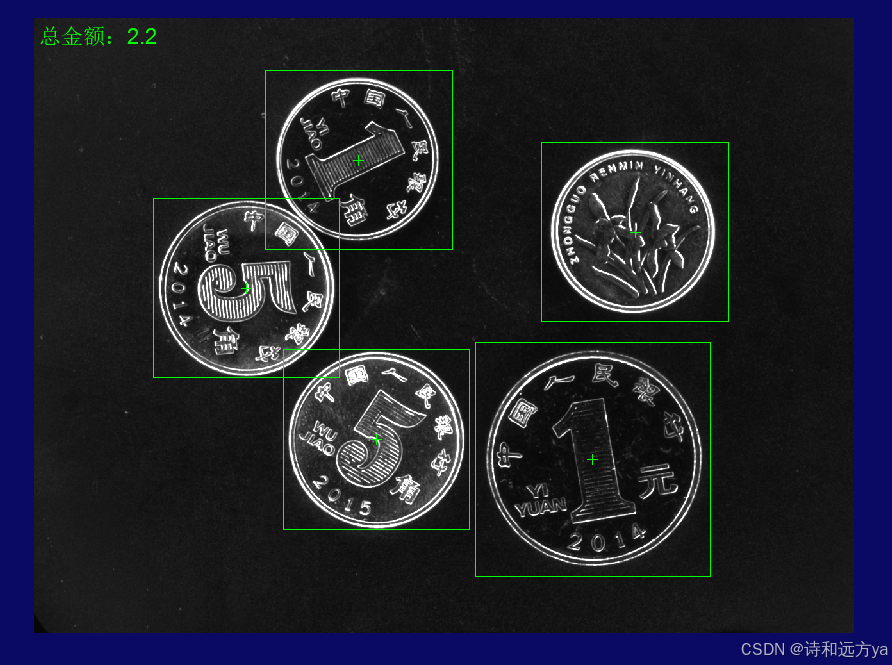

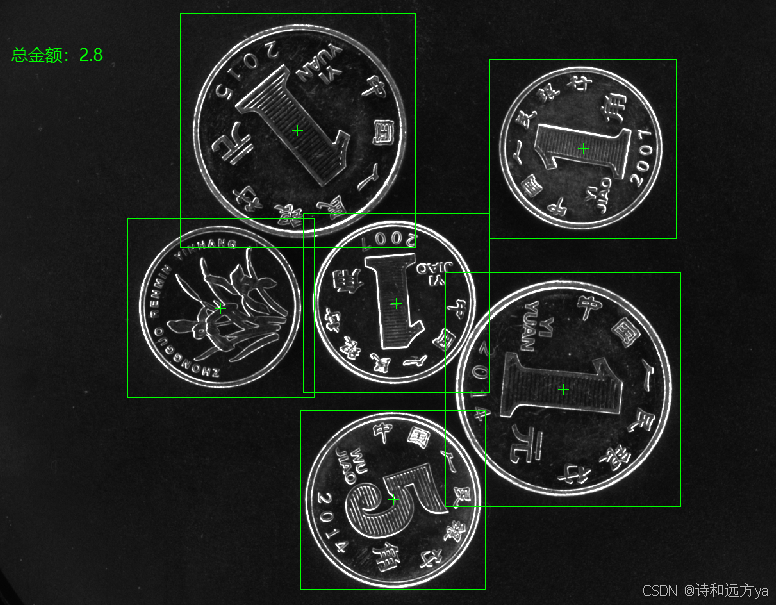

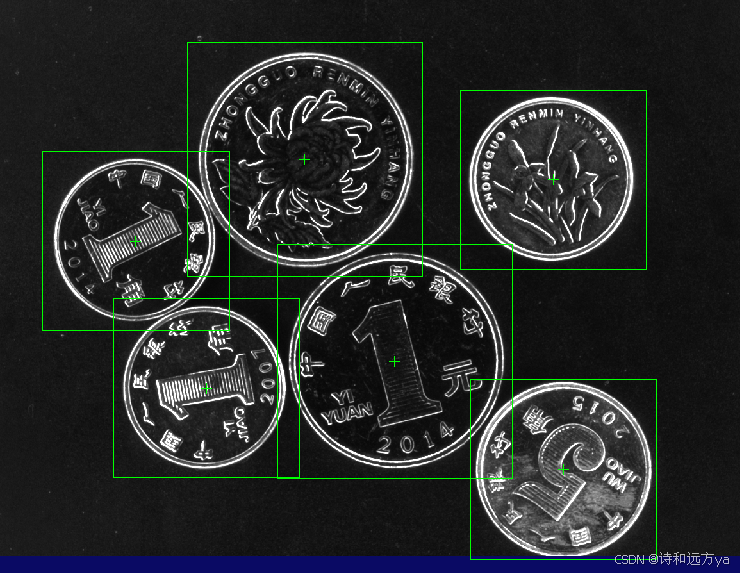

运行。
