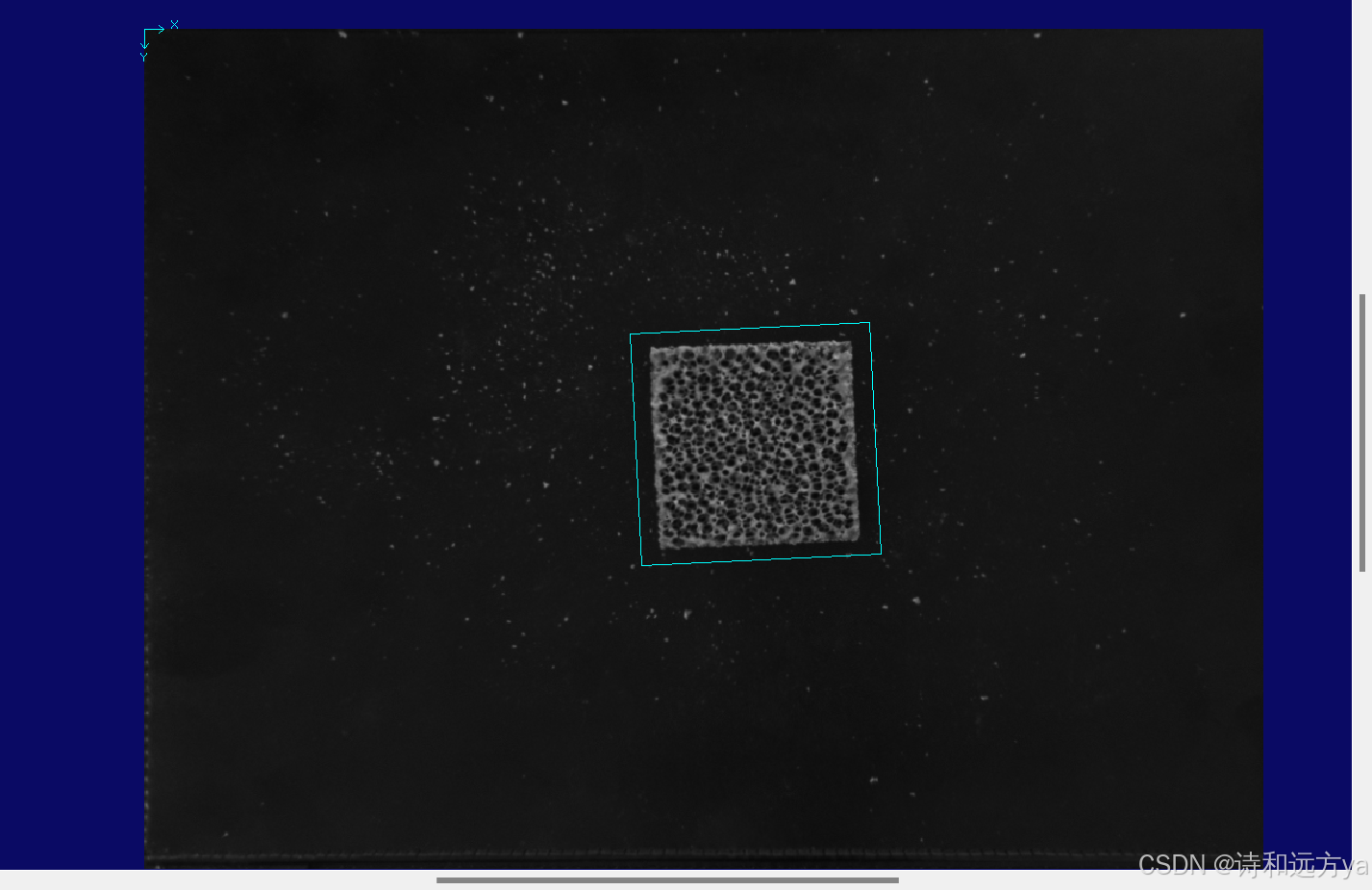

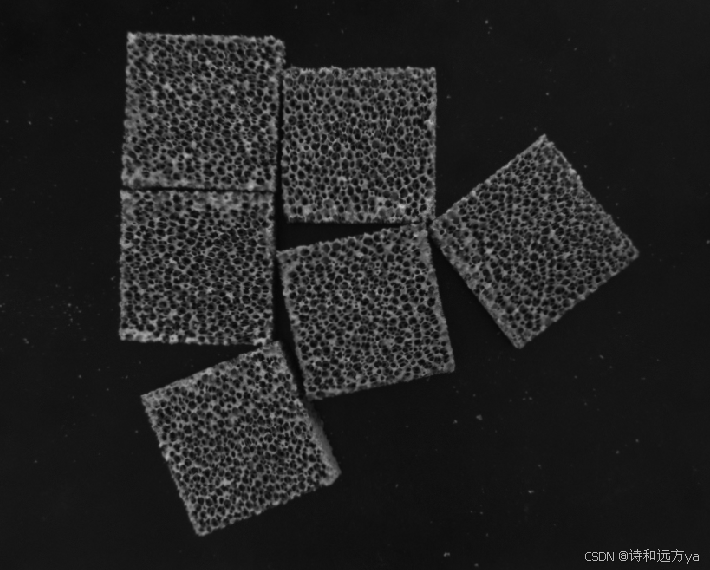

1.需求：找到图像中的这个玩意儿（不知道是什么-v-）。

在这里插入图片描述
2.解决思路：先选择一个图形进行模板训练，然后用训练的模板去进行匹配。
3.步骤。
添加CogPMAlignTool工具，这个工具已经多次用到了。

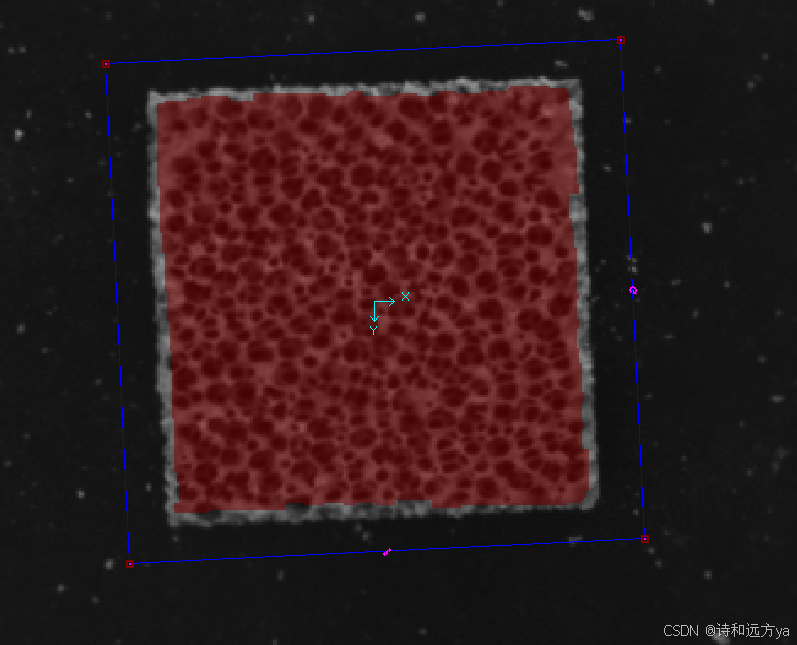

抓取训练图像，训练模板。别忘了勾选“忽略极性”。
在这里插入图片描述

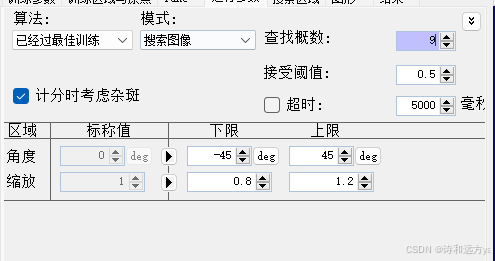

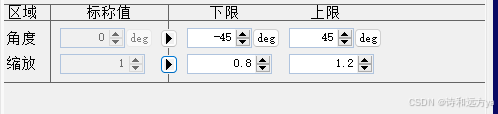

设置运行参数。
在这里插入图片描述
设置查找概述为9.
在这里插入图片描述
取消勾选“计分时考虑杂斑”。
在这里插入图片描述

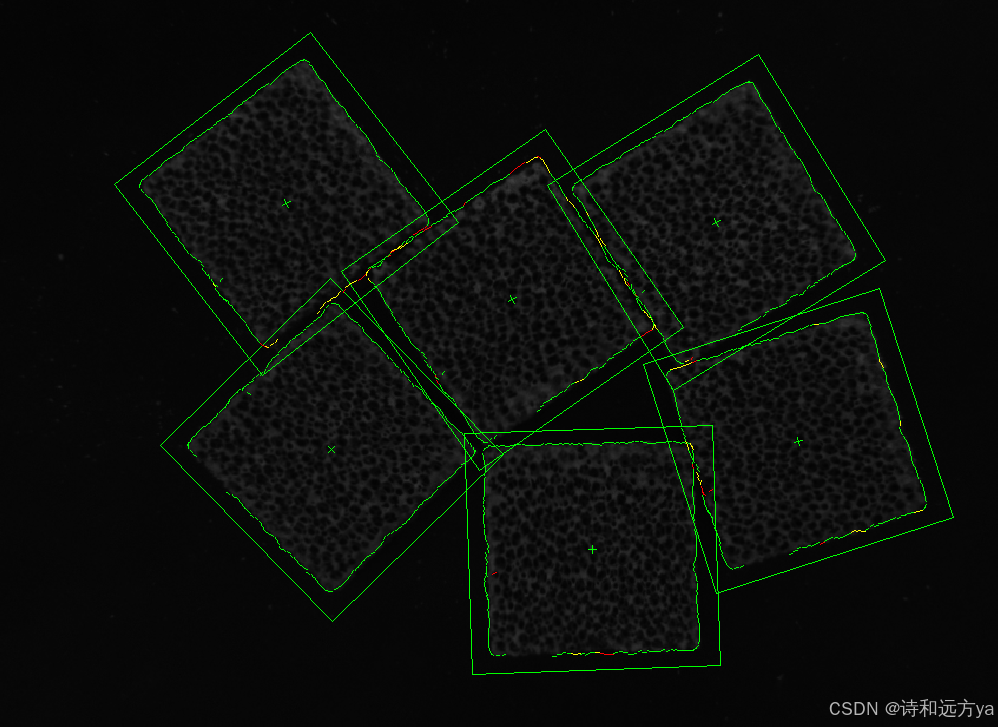

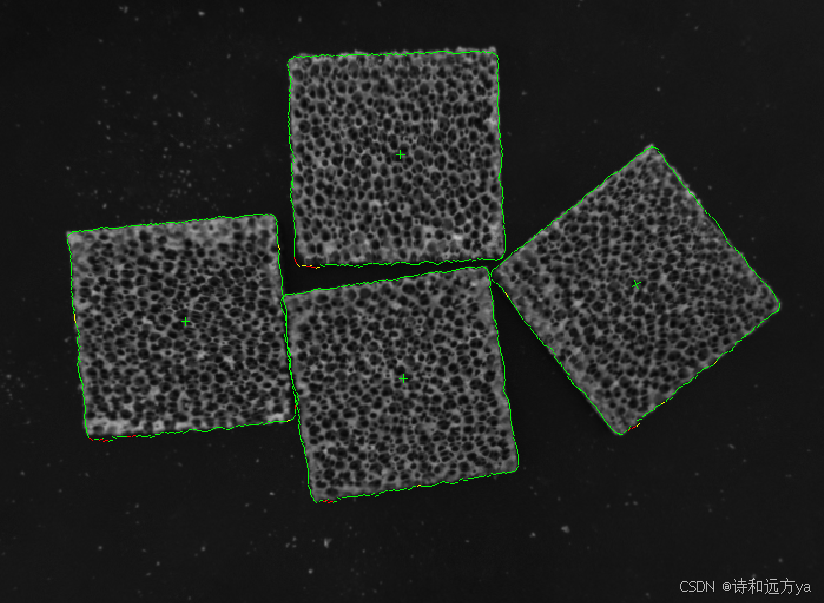

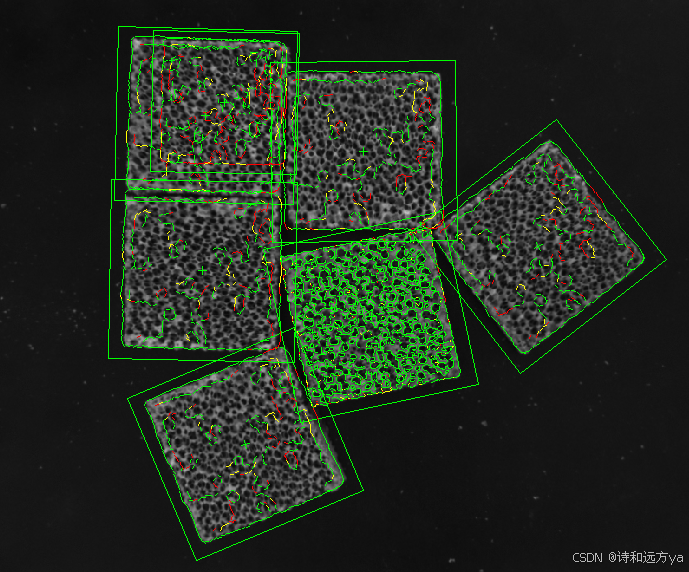

运行。

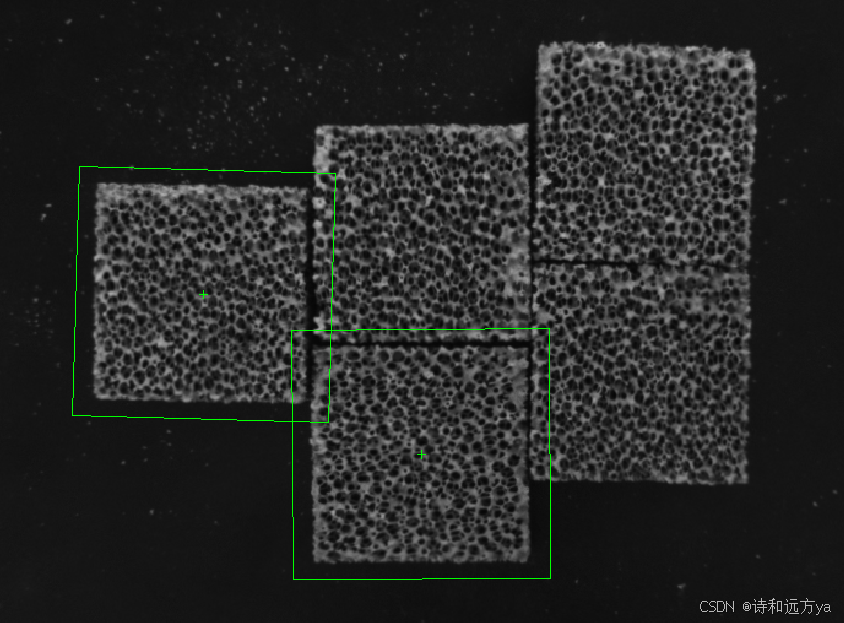

这张图不能很好地识别。
在这里插入图片描述

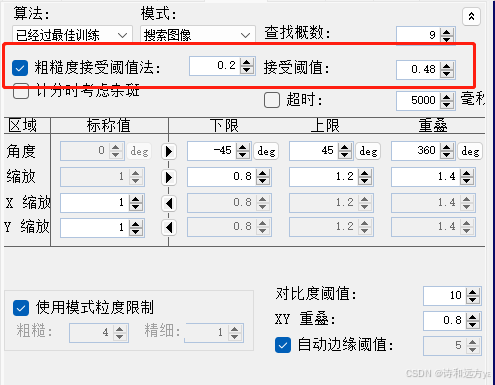

试着减小接受阈值和粗糙度阈值。

在这里插入图片描述
再次运行。

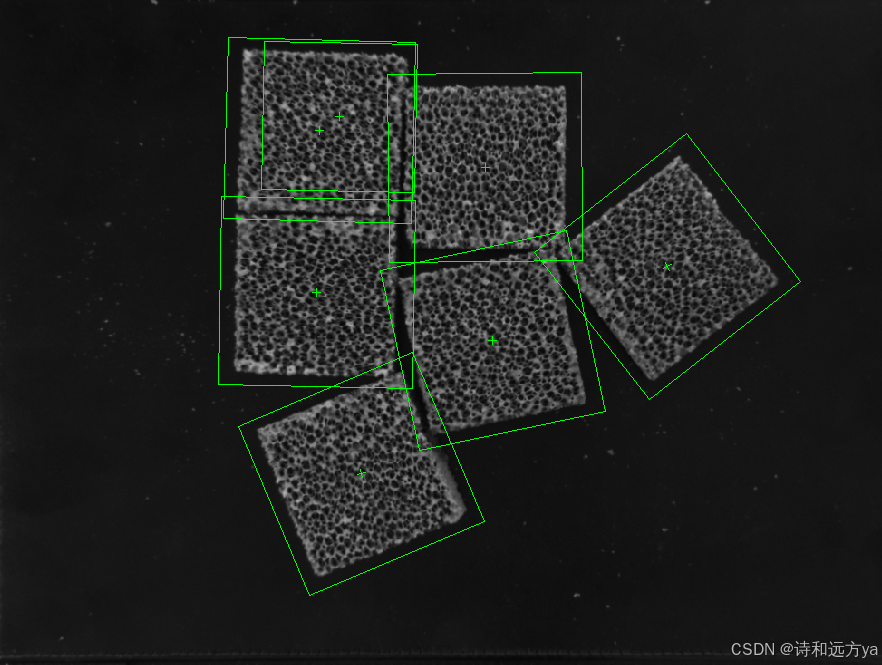

这次可以识别出来了。
但是这张图片识别有问题，会
