计组(七)存储系统:芯片地址


一、存储器

存 储 容 量 = 存 储 器 总 存 储 单 元 数 × 每 个 存 储 单 元 的 位 数 \textcolor{red}{存储容量=存储器总存储单元数×每个存储单元的位数} =×

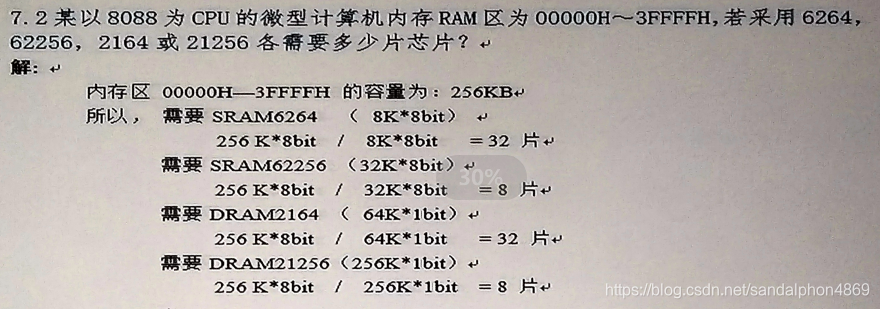

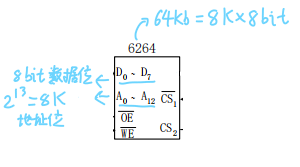

芯片的末位代表容量,SRAM6264就是64Kbit(8K*8bit),注意表示的是bit而不是Byte。(强记:前面的62加起来是8就是8bit,前面的21的末位是1就是1bit)
在这里插入图片描述
在这里插入图片描述

二、地址位

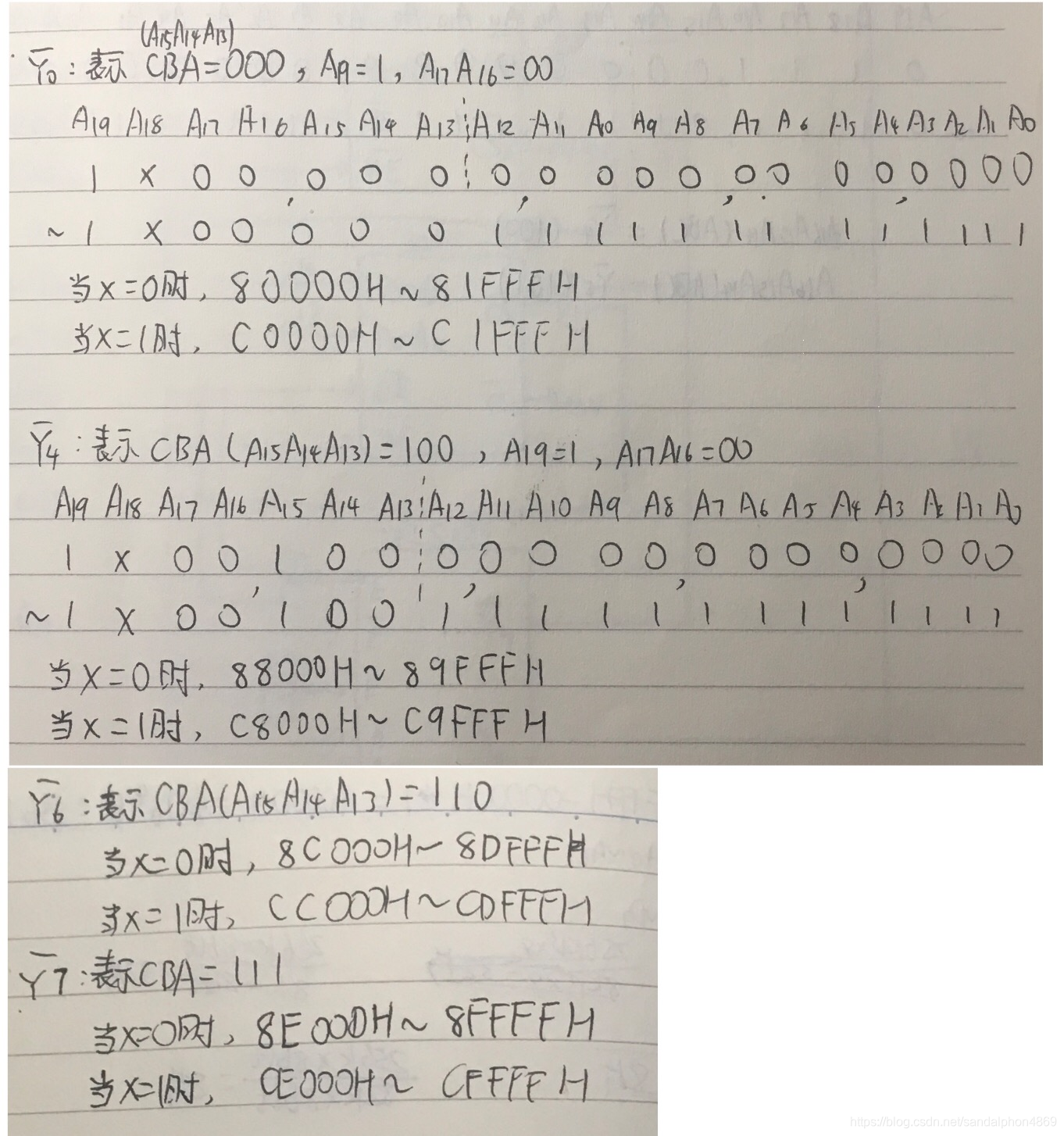

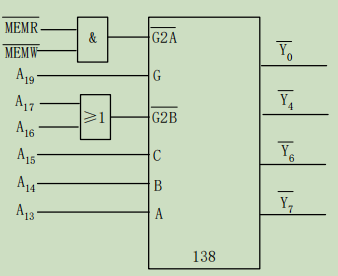

试判断 PC/XT 系统中存储系统译码器 74LS138 的输出 Y 0 ‾   Y 4 ‾   Y 6 ‾ \overline{Y0} \ \overline{Y4}\ \overline{Y6} Y0 Y4 Y6 Y 7 ‾ \overline{Y7} Y7 所决定的内存地址范围.
在这里插入图片描述

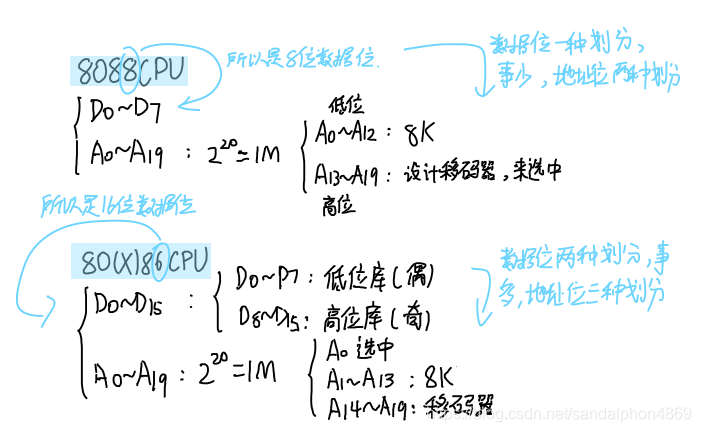

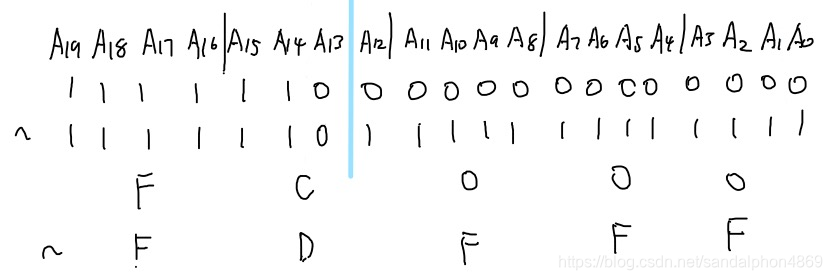

A剩下的位数就是所决定的内存范围
在这里插入图片描述

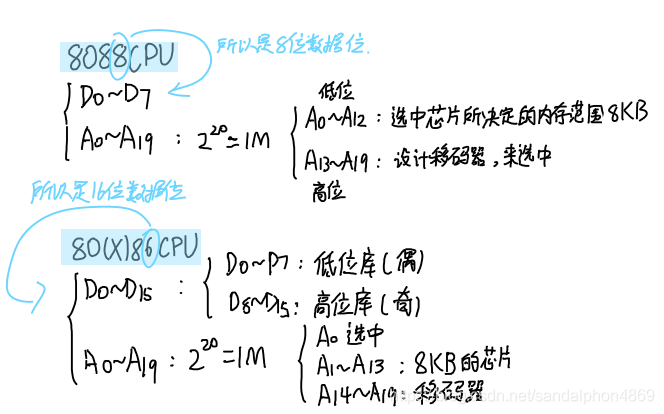

三、扩展

在这里插入图片描述

1.字扩展

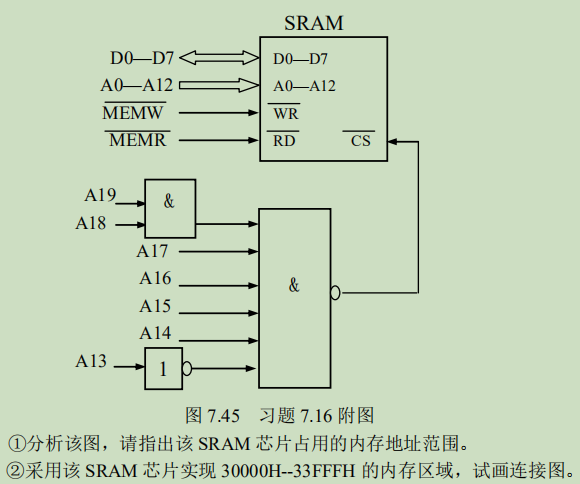

某 CPU 地址总线为 A19—A0,数据总线为 D7—D0,内存读信号为MEMR,内存写信号为 MEMW, 某 SRAM 连接电路图如图 7.45 所示
在这里插入图片描述

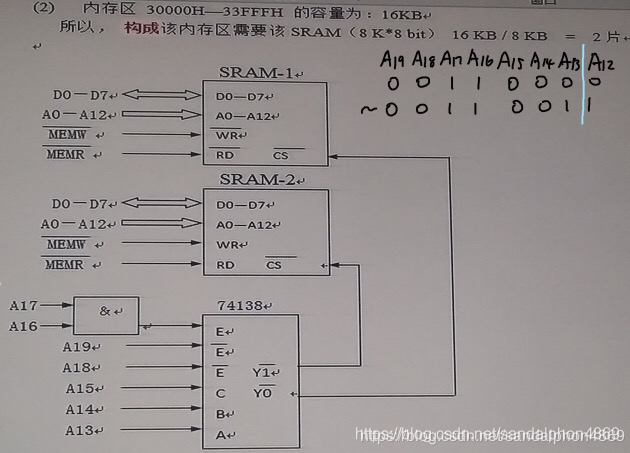

解:
(1)
在这里插入图片描述
在这里插入图片描述

3.字位同时扩展

在这里插入图片描述

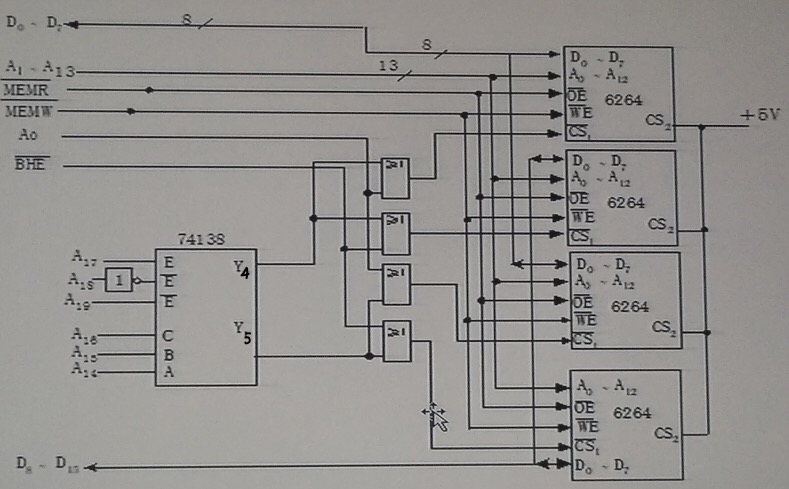

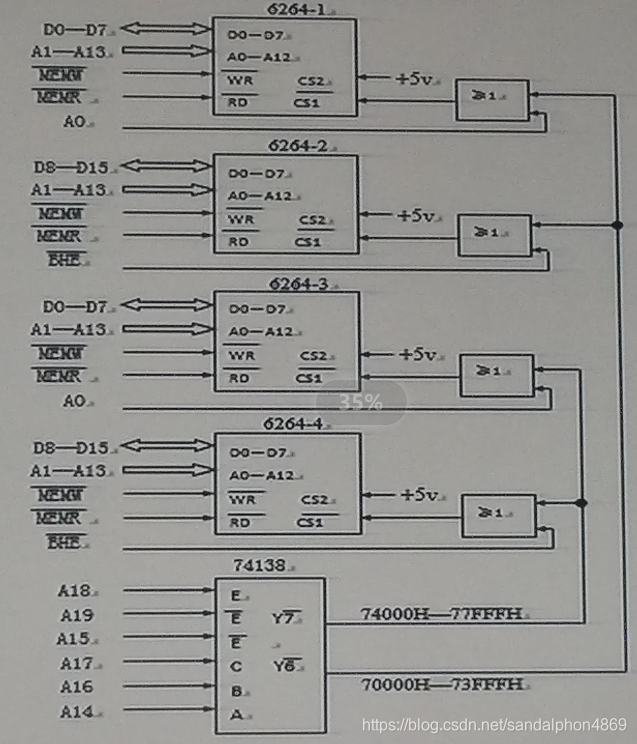

将 4 片 6264 连接到 8086 系统总线上,要求其内存地址范围为 70000H~77FFFH,画出连接图。

解:选中区域是32KB,8086是16位,6264是8K*8bit。要进行字位同时扩展。
之所以是A1-A13的13位,是因为芯片6264的存储容量是8KB( 2 13 2^{13} 213)。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
