一张图进阶 RocketMQ - 整体架构

前 言

三此君看了好几本书，看了很多遍源码整理的 一张图进阶 RocketMQ 图片链接，关于 RocketMQ 你只需要记住这张图！如果你第一次看到这个系列，墙裂建议你打开链接。觉得不错的话，记得点赞关注哦。

本文是《一张图进阶 RocketMQ》系列的第 1 篇，今天的内容主要分为两个部分：

• 整体架构：会从大家熟悉的“生产者-消费者模式”逐步推出 RocketMQ 完整架构，只需要记住一张完整的架构图即可。
• 消息收发示例：通过 Docker 部署 RocketMQ，并用简单的示例串起 RocketMQ 消息收发流程。

视频同步更新，欢迎围观 一张图进阶 ROcketMQ -整体架构 (视频版)，记得调整清晰度哦~

视频同步上线，轻轻涨姿势~

整体架构

什么是消息队列？顾名思义，首先得有一个队列，这个队列用来存储消息。那有了消息队列就得有人往里面放，有人往里面取。有没有似曾相识的感 jio，这莫非就是连小学生都知道的，经典的“生产者-消费者模式”？接下来我们就来看看它里面穿了什么？

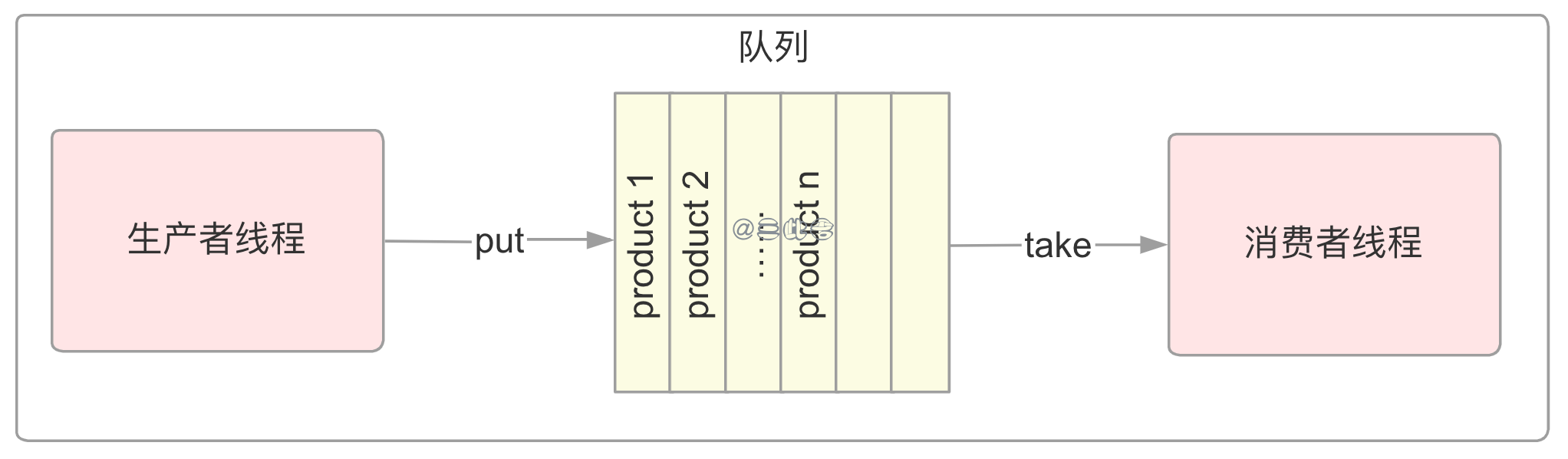

别急，先来回顾一下 “生产者-消费者模式” 这个老朋友。简单来说，这个模型是由两类线程和一个队列构成：

• 生产者线程：生产产品，并把产品放到队列里。
• 消费者线程：从队列里面获取产品，并消费。

有了这个队列，生产者就只需要关注生产，而不用管消费者的消费行为，更不用等待消费者线程执行完；消费者也只管消费，不用管生产者是怎么生产的，更不用等着生产者生产。

这意味着什么呢，生产者和消费者之间实现解藕和异步。这就老厉害了，你未来工作学习中会不断遇到这些概念，但是越看越看不懂。我们生活中很多都是异步的。比如最近新冠疫情卷土重来，我点的外卖只能送到小区门口的外卖队列里面，而我只能去外卖队列里面取外卖，然后一顿狼吞虎咽。

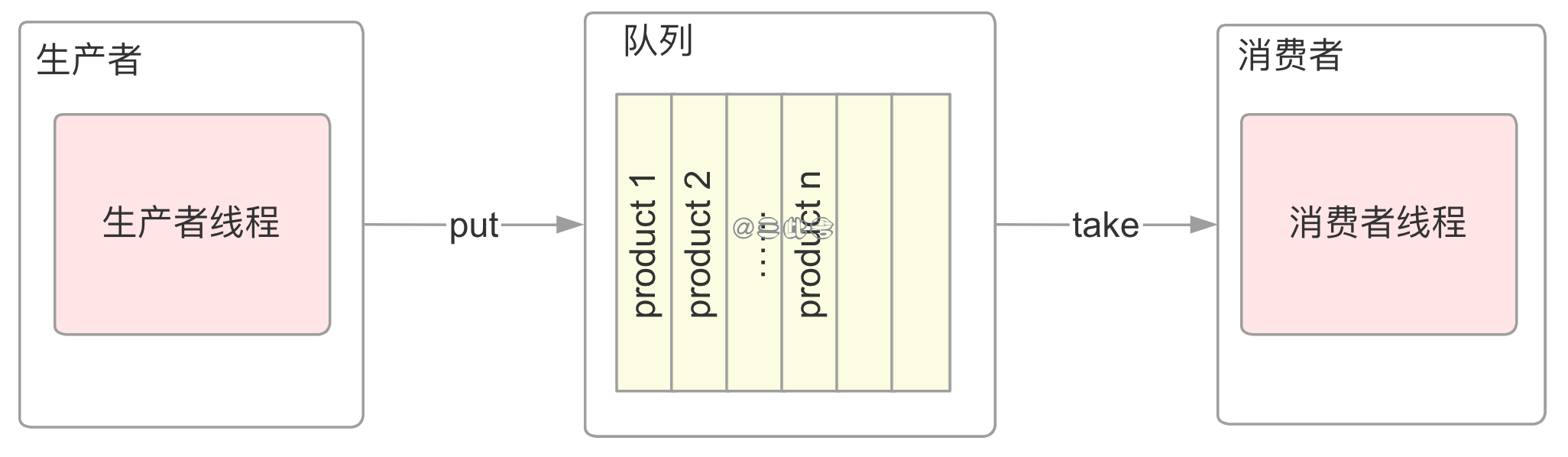

具体 “生产者-消费者模式” 怎么实现，想必各位小学都学过了，我们来看看这个模式还有什么问题吧。最大的问题就是我们小学学的 “生产者-消费者模式” 是个单机版的，只能自嗨。这就相当于，我就是外卖骑手，我点了个外卖放到外卖队列，然后我再从外卖队列里面去取，一顿操作猛如虎呀！于是就有了进化版，我们把消费者，队列，生产者放到不同的服务器上，这就是传说中的分布式消息队列了。

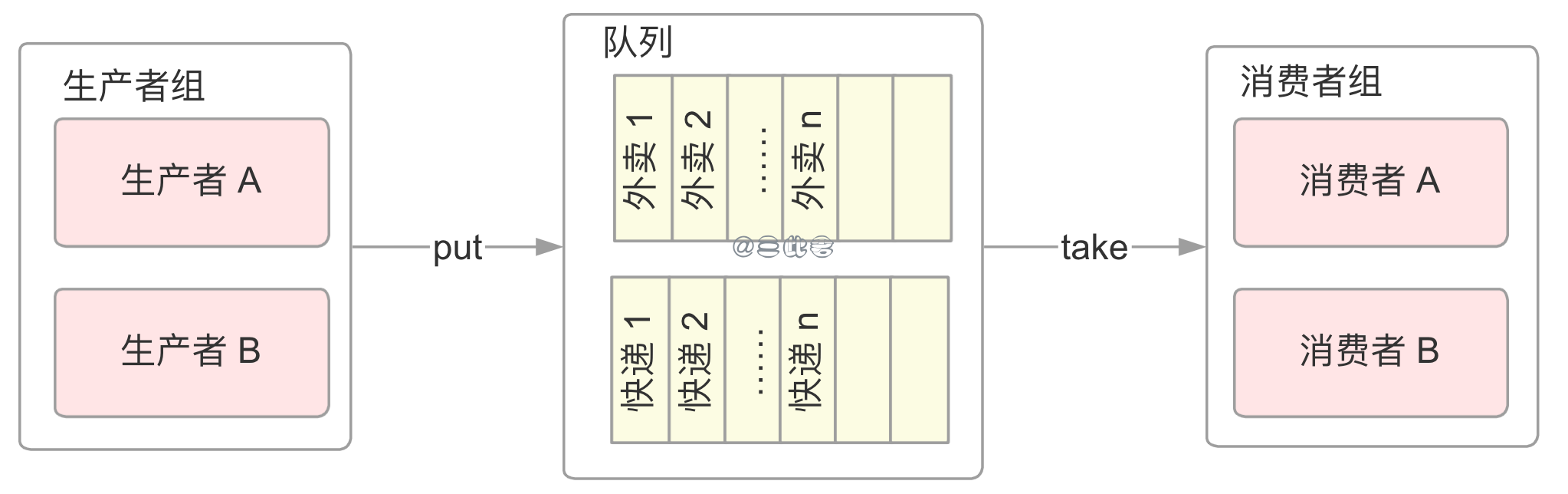

生产者生产的消息通过网络传递给队列存储，消费者通过网络从队列获取消息。但是还有问题，消息可能有很多种，全都放在一起岂不是乱套了？我点的外卖和快递全都放在一起，太难找了吧。于是我们就需要区分不同类型消息，相同类型的消息称为一个 Topic。同时，骑手不可能只有一个，点外卖的也不会只有我一个人，于是就有了生产者组和消费者组。

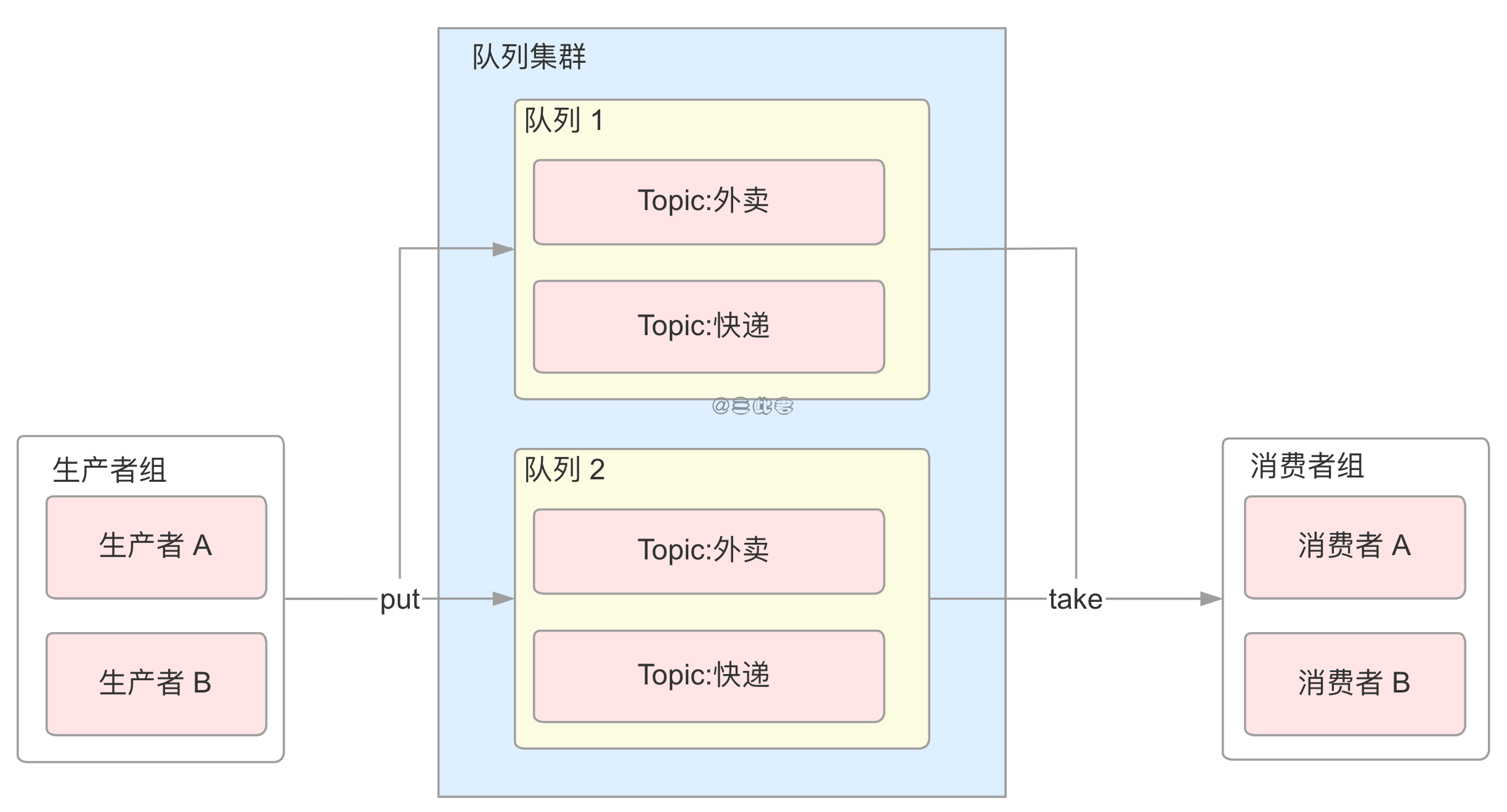

但还是有问题呀，小区那么大，一个队列放不下。我住在小区南门，点个外卖还要跑去北门拿，那真的是 eggs hurt。于是物业在东南西北门各设了一个外卖快递放置点。也就是我们有多个队列，组成 队列集群。

可是，问题又双叒叕来了（还有完没完），一个小区那么多个外卖快递队列，骑手怎么知道送到哪里去，我又怎么知道去哪里取？很简单，导航呀。我们把导航的信息称为路由信息，这些信息需要有一个管理的地方，它告诉生产者，某这个 Topic 的消息可以发给哪些队列，同时告诉消费者你需要的消息可以从哪些队列里面取。RocketMQ 为这些路由信息的设置了管理员 NameServer，当然 NameServer 也可以有很多个，组成 NameServer 集群。

到这里，你就应该知道 RocketMQ 里面都穿了什么啦。包括了<
