摄像头camera驱动开发基础-MIPI和V4L2

如果要从事摄像头类驱动软件，需要准备哪些基础信息，一篇文章总结完。

从独立件来看，包括传感器模组和核心板两部分；所以驱动软件的核心就是保证两者之间的连接，硬件接口常见两种MIPI和USB，MIPI接口调试中重点关注PHY层；软件驱动框架常见的V4L2和UVC。

内容太多，本章总结关于MIPI camera， USB camera再补一篇。

摄像头传感器（sensor）模组作为影像输入，提供数据来源；

核心板接收并处理模组的输入进行处理以及显示；

硬件接口提供物理连接方式，摄像头驱动软件就是驱动这两者的软连接，一般借助于一些成熟的软件驱动框架实现。

00 常见基础概念

视频输入技术，是指通过光电技术将拍摄到的真实图像，通过摄像机转存到存储介质上的技术。

摄像头模组，作为视频输入设备，物理上捕捉图像的设备，广泛应用于实时监控、车载、录像拍照等多个领域。

本地摄像头，指本文使用的本地集成的camera。

网络摄像头，可以直连网络；通过使用视频编解码器连接到便携网络设备上，然后通过网络将图像回传到人机交互终端上。

MIPI，（移动产业处理器接口）定义了一系列移动设备内部的接口标准，MIPI接口同时定义4对差分信号用于传输图像数据，又定义了一对差分时钟信号，最初是为了减少LCD与主控芯片之间连线的数量（代替并行接口）而制定，最终支持了高清显示器以及摄像头。

以RK3399芯片平台为例，内部集成了三个MIPI接口：DPHY0（TX0）、DPHY1（TX1RX1）、DPHY2（RX0）,其中TX只能发送数据，RX只能接收数据到ISP0。有两个 PHY，每个PHY同时支持1lane、2lane或者4lane，最大可支持13M pixel raw sensor。

01 摄像头sensor接口

摄像头传感器驱动接口有两方面构成：（1）通过IIC接口实现控制命令和配置参数的发送与接收，实现初始化传感器、配置其参数（如分辨率、帧率、曝光等）；（2）通过MIPI接口实现图像数据的正确传输和解析。

IIC总线：两根信号线（SCL时钟线和SDA数据线），摄像头传感器通常作为从设备，由主设备（如处理器）通过IIC接口完成针对从设备的配置和控制。

IIC功能：通过IIC接口，主设备可以向摄像头传感器发送控制命令和配置参数，如设置图像分辨率、曝光时间、白平衡等。

MIPI接口：用差分信号传输技术，可以有效减少信号干扰和功耗，是一种高性能、低功耗的串行通信接口。

MIPI功能：支持多种数据编码格式（如YUV、RGB、RAW等）和不同的数据位宽（如8位、10位、12位等）的摄像头传感器的图像数据传输。另外一些高级功能比如相位对焦、HDR也需要通过MIPI接口实现。

其他供电以及时钟类接口，按照硬件连接即可。

02 MIPI接口参数

以下是一些常用MIPI参数的示例规格（仅供参考，不同的硬件平台和标准会有所不同）：

参数名称	示例规格	说明
数据速率	1.5 Gbps / 3 Gbps / 6 Gbps	支持的数据传输速率范围，具体取决于硬件平台和标准
通道数	2 Lane / 4 Lane	支持的MIPI通道数量，增加通道数可提高数据传输速率
时钟频率	100 MHz / 200 MHz	驱动MIPI接口的时钟信号频率，影响数据传输速率和稳定性
上升时间/下降时间	< 100 ps	MIPI信号的上升和下降时间，影响信号完整性
眼图张开度	> 80% @ 1 Gbps	评估信号完整性的关键指标，影响数据传输的可靠性和稳定性

参数说明：

（1）数据速率（Data Rate）指通过MIPI接口传输数据的速度，以Gbps（吉比特每秒）为单位。

不同的MIPI标准和硬件平台支持的数据速率范围不同。提高MIPI速率可以加快数据传输速度，使得相同时间内可以传输更多的图像数据，从而增加码流。而低功耗或低成本的解决方案则可能支持较低的数据速率。

在调试过程中，需要根据系统要求和摄像头性能选择合适的数据速率，并通过驱动配置进行设置。利用调试工具（如示波器、逻辑分析仪）监测MIPI信号的波形和时序，确保调整后的速率在硬件支持的范围内，并且信号质量良好。

（2）通道数（Lane Count）指用于数据传输的MIPI通道数量。每个通道都可以独立传输数据，因此增加通道数可以提高总的数据传输速率。

常见的通道数有1、2、4等。不同的摄像头和处理器支持的最大通道数可能不同。

在调试过程中，需要根据系统的数据带宽需求和硬件支持情况选择合适的通道数。

（3）时钟频率（Clock Frequency）指用于驱动MIPI接口的时钟信号的频率。时钟频率直接影响数据传输的速率和稳定性。

时钟频率的规格取决于所使用的MIPI标准和硬件设计。工程师需要根据系统要求和硬件规格来设置合适的时钟频率。

在调试过程中，需要确保时钟信号的稳定性和准确性，以避免数据传输错误或延迟。

（4）信号完整性参数，包括信号的上升时间、下降时间、眼图张开度等，这些参数直接影响MIPI信号的传输质量和稳定性。

信号完整性参数的规格通常根据所使用的传输线质量、信号驱动器和接收器的性能以及系统的电气特性来确定。

在调试过程中，需要使用示波器、逻辑分析仪等工具来监测和分析MIPI信号的波形和时序，以确保信号完整性满足要求。

（5）总结

当MIPI参数修改后，需要根据响应修改，重新向sensor厂商申请一份相应规格的sensor setting，以确保摄像头能够正常工作并输出符合要求的图像数据。

比如调整MIPI速率实际上是在调整数据传输的时钟频率。因此，需要调整sensor内部的时钟分频器，从而确保sensor的时钟配置与新的速率相匹配。

修改通道数后，因为在多通道传输中，需要确保各个通道之间的数据同步。因此需要使用共同的时钟信号、同步信号，这可能需要调整sensor的同步机制。

03 MIPI-CSI硬件接口

摄像头模组是以V13850模组为例，硬件使用的是MIPI CSI接口，软件在Android平台把OV13850模组的驱动和配置都在硬件抽象层完成。

摄像头控制的使用的是MIPI-CSI模式，除了MIPI接口还包括三电源供电、i2c、mclk和GPIO等引脚。

使用的三个电源包括VDDIO（IO电源与MIPI信号线的电压保持一致）、AVDD（模拟电源2.8V或3.3V）和DVDD（数字电源1.5V或者更高）。

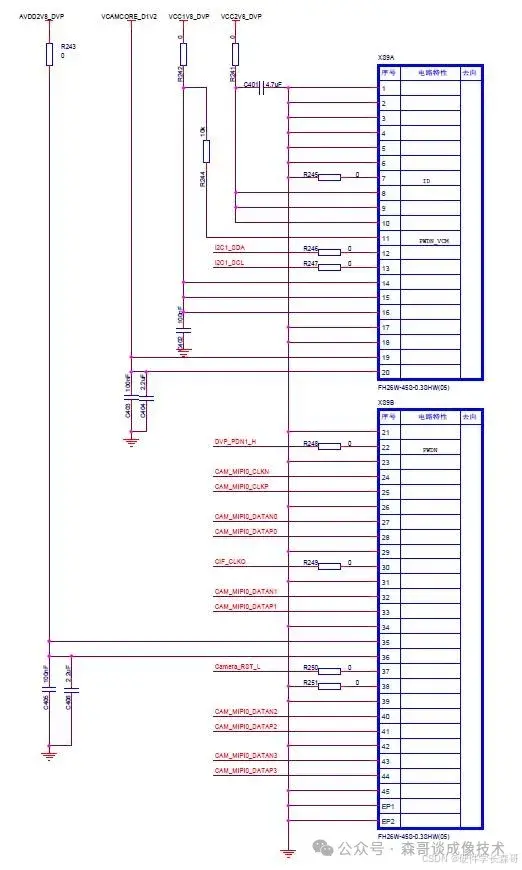

GPIO主要包括有电源使能管脚、PowerDown引脚、复位引脚等。原理图如下：

04MIPI phy物理层

01MIPI 协议架构

MIPI接口的整体架构包括物理层、协议层和应用层。

应用层向协议层提供数据，并指定数据的传输需求和规则；

协议层则根据这些需求和规则，将数据封装成适合传输的格式，为物理层提供数据传输的框架和规则；

物理层PHY（Physical Layer）则负责将协议层封装好的数据通过物理介质发送出去，PHY层直接与物理介质相连，负责物理信号与数字信号的转换，是确保数据能够正确、高效地通过物理介质的关键。

02MIPI PHY

MIPI接口调试中重点关注PHY的原因：

（1）PHY层是数据传输的基础，直接涉及物理连接，从而直接影响传输质量。

（2）PHY层具备复杂性，MIPI标准定义了多种PHY层规范适用各种场景，PHY层涉及的技术细节非常丰富，包括差分信号传输、时钟恢复、数据编解码等。

（3）PHY层具有调试的便捷性和快速定位问题的优势，PHY层可以使用示波器、逻辑分析仪等工具直接观察和测量信号的波形、时序和电平等信息。

03MIPI PHY的类型

类型	通道	工作模式和特点	主要应用
C-PHY	每条lane包含彼此差分的三条数据线	有极高的传输速率	图像采集设备
D-PHY	每条lane通常是一对差分线对	支持高速（High-Speed）和低功耗（Low-Power）两种	显示设备
Combo-PHY	结合了C-PHY和D-PHY的特点	Combo-PHY可以在C-PHY和D-PHY模式之间进行切换，从而实现灵活的数据传输。

05 驱动软件框架V4L2

V4L2（Video4Linux2)是Linux内核中用于视频设备的通用API，它支持视频捕捉、流媒体播放、视频输出等。

V4L2可支持三类设备：视频输入输出设备、VBI设备和radio设备，其中V4L2最广泛使用的视频输入设备就是摄像头输入设备。

V4L2核心源码目录是/kernel/drivers/media/v4l2-core/。

V4L2的驱动核心v4l2_dev.c，包含主要结构体 video_device 的注册，在/dev目录下创建设备节点video等。

V4L2中的关键结构体v4l2_device、v4l2_subdev、video_device等。

V4L2中ioctl常用命令VIDIOC_QUERYCAP、VIDIOC_S_FMT等。

驱动代码核心流程：

（1）初始化V4L2设备，注册设备节点（如/dev/video0）。

（2）注册camera子设备，如ISP sensor设备。

（3）通过VIDIOC_QUERYCAP查询设备支持的功能；

（4）使用VIDIOC_S_FMT设置图像的分辨率、像素格式等；

（5）通过VIDIOC_REQBUFS请求缓冲区，并使用mmap将缓冲区映射到用户空间；

（6）使用VIDIOC_STREAMON和VIDIOC_STREAMOFF控制视频流的开始和停止。

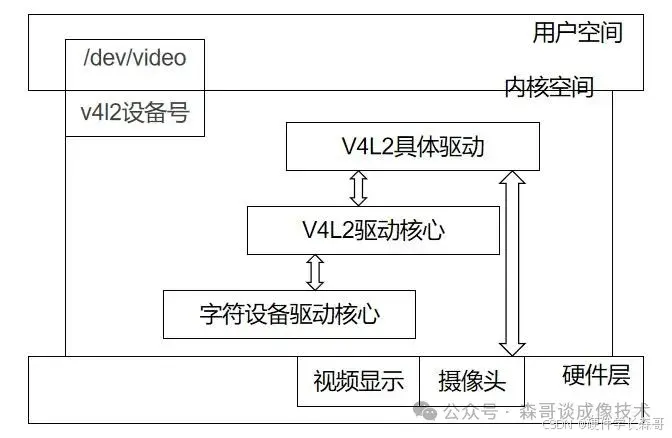

V4L2架构的框架图如下

1. V4L2核心驱动框架：V4L2框架的核心部分主要负责构建内核中标准的视频设备驱动框架，并提供统一的接口函数。它包括了视频设备的注册、注销、查询等功能，以及与子设备的交互接口。
2. V4L2下层接口驱动框架：负责将具体的视频设备（如摄像头sensor）挂接到V4L2框架上。它包括了与硬件相关的接口实现，如I2C、SPI等通信协议的实现，以及与sensor等子设备的交互逻辑。
3. 子设备具体驱动：子设备驱动（如sensor驱动、ISP驱动等）通过V4L2提供的接口与主设备交互。它们实现了具体的硬件控制逻辑，如sensor的初始化、图像数据的采集等。
4. 字符设备接口：在Linux中，所有的外设都被当做文件来处理。V4L2框架通过字符设备接口（如/dev/videoX）向用户空间提供视频设备的访问能力。用户空间的应用程序可以通过标准的文件操作接口（如open、read、write、ioctl等）来访问视频设备。
5. 视频缓冲区管理：V4L2框架提供了视频缓冲区的管理机制，用于在内核空间和用户空间之间高效地传输视频数据。这通常通过videobuf2等模块来实现。

总结整理总是水磨功夫，全篇成文跨度太久，求一个点赞关注，打打气！
