SM9学习笔记与图解——第1章 整体结构

1. 整体架构

整体架构分三层（如图1）：

l  接口层：提供对外接口以完成SM9功能。主要分为：

n  系统接口：主要完成KGC参与的工作。

n  功能接口：主要完成KGC不参与的工作。

l  SM9功能层：提供SM9的功能模块。主要分成：

n  主密钥生成：KGC公私钥的生成。

n  用户密钥生成：生成用户私钥，用户公钥任意设定。

n  加密和解密。

n  签名和验签。

n  密钥协商。

l  底层模块：为完成SM9功能所需的各种模块。

n  核心模块：大整数运算、椭圆曲线运算和配对运算是其中最重要也是最核心的模块，将是本次开发的难点和重点。特别是配对模块，是SM9的特色。

n  密钥导出函数KDF、H1、H2、SM3为密码辅助函数。

n  随机数生成器PRN。

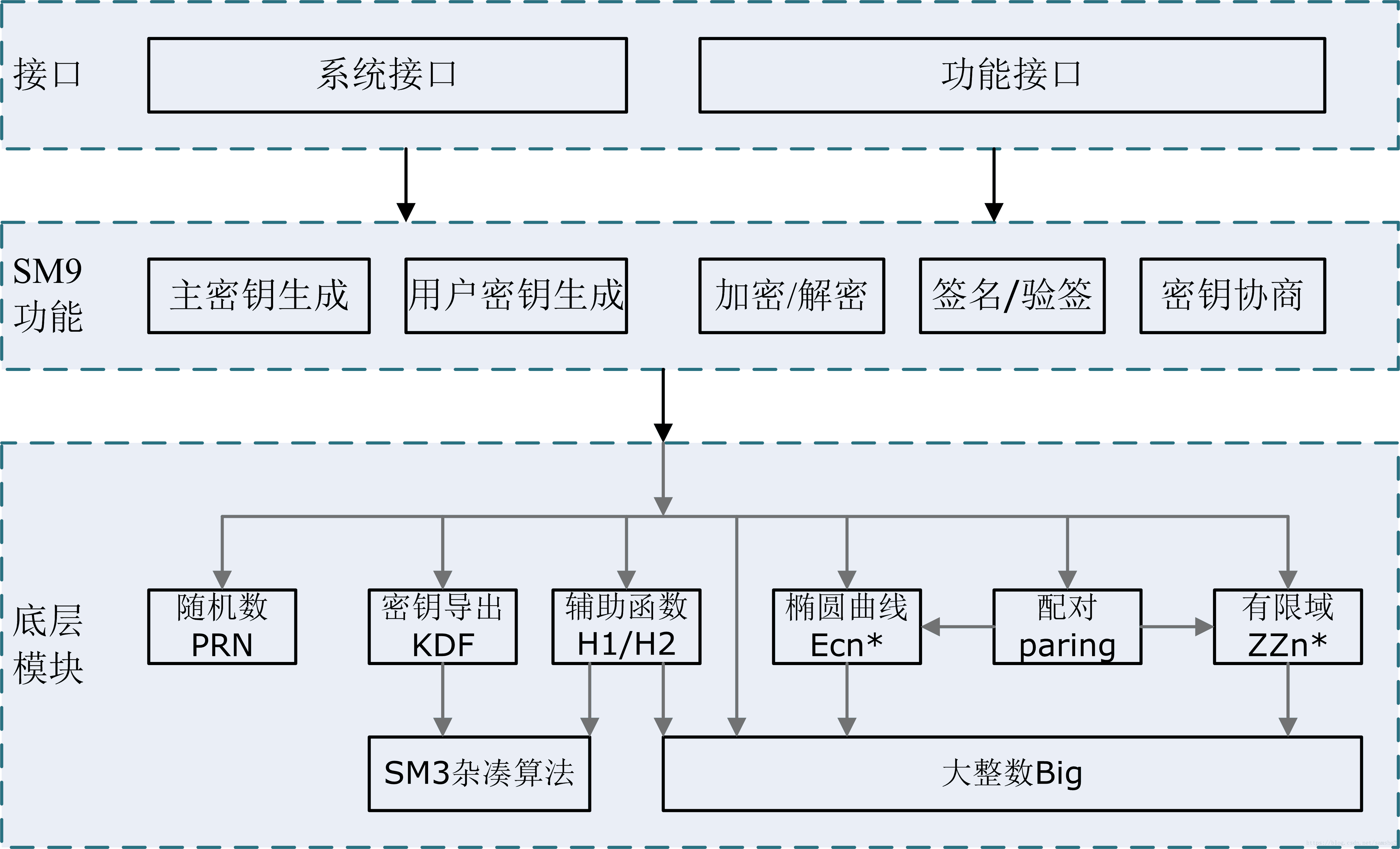

图1 整体架构

A.1. 系统基本功能

A.1.1 主密钥生成

主密钥生成	数字签名	密钥交换	加解密/封装
主私钥	s∈[1, N−1]	s∈[1, N−1]	s∈[1, N−1]
主私钥长	L	L	L
主公钥	Ppub=[s]P2∈G2	Ppub=[s]P1∈G1	Ppub=[s]P1∈G1
主公钥长	4L（E(Fq2)点）	2L（E(Fq)点）	2L（E(Fq)点）
私钥生成函数识别符	hid,一个字节	hid,一个字节	hid,一个字节
调用库	EC- E(Fq2)	EC- E(Fq)	EC- E(Fq)
	异	同	同

A.1.2 用户公私钥生成

用户公私钥生成	数字签名	密钥交换	加解密/封装
主私钥	s∈[1, N−1]	s∈[1, N−1]	s∈[1, N−1]
主私钥长	L	L	L
用户公钥	用户标识IDA	用户标识IDA	用户标识IDA
用户公钥长	任意长度	任意长度	任意长度
用户私钥	dA∈G1， t1=H1(IDA||hid, N)+s mod N， t2=s×t1-1 mod N dA=[t2]P1	dA∈G2， t1=H1(IDA||hid, N)+s mod N， t2=s×t1-1 mod N dA=[t2]P2	dA∈G2， t1=H1(IDA||hid, N)+s mod N， t2=s×t1-1 mod N dA=[t2]P2
用户私钥长	2L（E(Fq)点）	4L（E(Fq2)点）	4L（E(Fq2)点）
	异	同	同
