一、RocketMQ总体架构|参与者如何通信的？

RocketMQ架构详解
最新推荐文章于 2025-03-17 08:00:00 发布
原创 最新推荐文章于 2025-03-17 08:00:00 发布 · 504 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文深入解析RocketMQ的架构设计，包括NameServer集群、Broker集群、生产者与消费者的工作原理及通信机制。阐述了RocketMQ如何确保消息的高可用性和可靠性，尤其是在broker宕机情况下的处理策略。

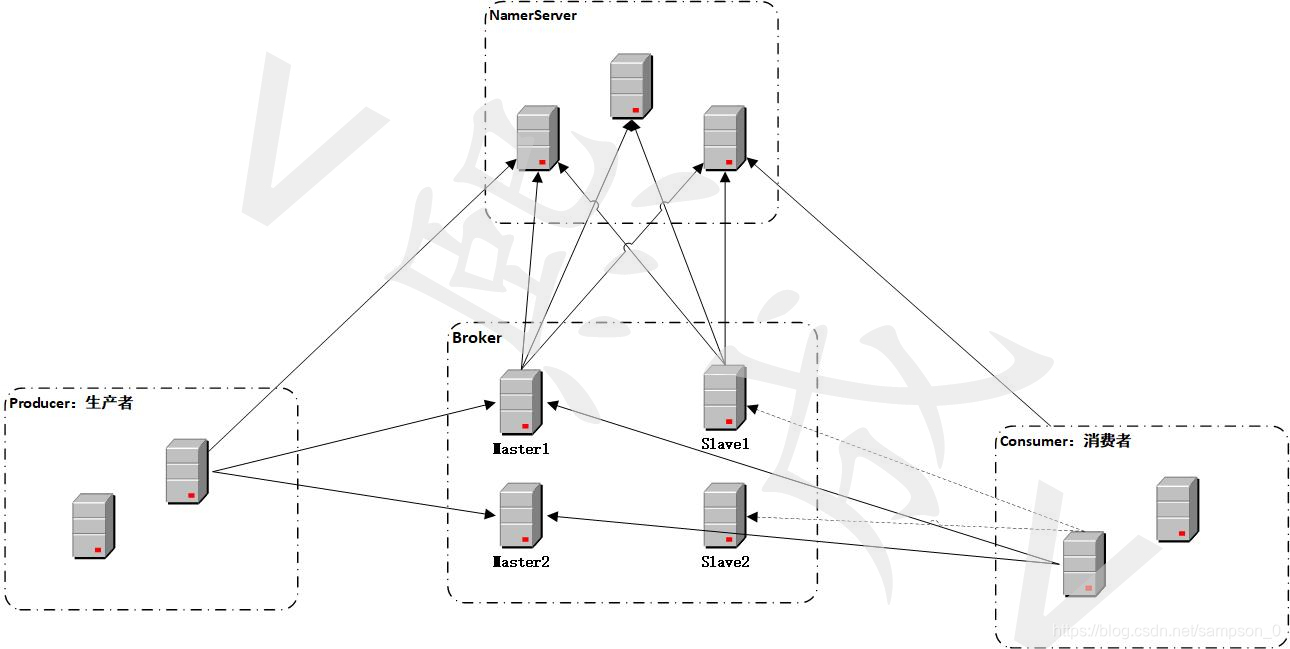

RocketMQ总体架构

1.各参与者是如何通信的？

  • 一、nameServer集群:
    • 本身的高可用可通过部署多台NameServer服务器来实现，但彼此间互不通信，单台nameserver挂掉，不影响其他nameserver；NameServer服务器之间在某一时刻的数据并不完全相同，但保证多台NameServer的最终一致性；NameServe集群可以理解为无状态的。
    • nameserver不会有频繁的读写，所以性能开销非常小，稳定性很高
  • 二、broker集群：
    • 1.@nameserv关系：
      • 连接：每一台borker会与所有的nameserver保持长连接, 因为每台broker需要向所有的nameserv汇报路由信息
      • 心跳：
        • 心跳间隔：每隔30秒（此时间无法更改）向所有nameserver发送心跳，心跳包含了自身的topic配置信息。
        • 心跳超时：nameserver每隔10秒钟（此时间无法更改），扫描所有还存活的broker连接，若某个连接2分钟内（当前时间与最后更新时间差值超过2分钟，此时间无法更改）没有发送心跳数据，则断开连接。
      • 断开：
        • 时机：broker挂掉；心跳超时导致nameserver主动关闭连接
        • 动作：一旦连接断开，nameserver会立即感知，更新topc与队列的对应关系，但不会通知生产者和消费者
    • 2.Broker集群组成：
      • 每个broker集群有统一的名字，即brokerClusterName，默认是DefaultCluster。一个集群下有多个master，每个master下有多个slave。master和slave算是一组，拥有相同的brokerName, master的brokerId是0，而slave则是大于0。master和slave之间可以进行同步复制或者是异步复制。
    • 3.可用性
      • 一旦某个broker宕机，则该broker上的消息读写都会受到影响。所以rocketmq提供了master/slave的结构，salve定时从master同步数据，如果master宕机，则slave提供消费服务，但是不能写入消息。
      • 一旦某个broker master宕机，生产者和消费者多久才能发现？
        • 受限于Rocketmq的网络连接机制，默认情况下最多需要30秒，因为消费者每隔30秒从nameserver获取所有topic的最新队列情况，这意味着某个broker如果宕机，客户端最多要30秒才能感知。在此期间，消费者会切换到salve上读取消息，若此时消费者消费消息时发生异常，又会怎样?详见https://cloud.tencent.com/developer/news/158048；生产者则通过高可用的的策略解决broker的宕机情况；
      • master恢复恢复后，消息能否恢复。
        • 消费者得到master宕机通知后，转向slave消费，但是slave不能保证master的消息100%都同步过来了，因此会有少量的消息丢失。但是消息最终不会丢的，一旦master恢复，未同步过去的消息会被消费掉。
    • 4.消息清理
      • 文件保留时长
        •  默认72小时，由broker配置参数fileReservedTime决定
      • 清理时机
        • 默认每天凌晨4点，由broker配置参数deleteWhen决定；或者磁盘空间达到阈值
    • 不同broker集群建立相同的topic而言是没问题的。但是如果是不同集群间的brokername有一致的则会有很大的问题。
  • 三、生产者：
    • 1.@nameserv关系
      • 连接：某一时刻只会连接一台namerServer，拉取主题的配置信息；
      • 轮询时间：默认情况下，生产者每隔30秒从nameserver获取所有topic的最新队列情况，这意味着某个broker如果宕机，生产者最多要30秒才能感知，在此期间，发往该broker的消息发送失败。该时间由DefaultMQProducer的pollNameServerInteval参数决定，可手动配置。
      • 心跳：与namerServ没有心跳
    • 2.@Broker关系
      • 连接：生产者与消费服务器(Broker)之间的（所有）Master保持长连接。因为生产者发送消息时，要轮询所有Master上的队列。
      • 心跳：
        • 超时：broker每隔10秒钟（此时间无法更改），扫描所有还存活的连接，若某个连接2分钟内（当前时间与最后更新时间差值超过2分钟，此时间无法更改）没有发送心跳数据，则关闭连接。
        • 间隔：默认情况下，生产者每隔30秒向所有broker发送心跳，该时间由DefaultMQProducer的heartbeatBrokerInterval参数决定，可手动配置。
      • 连接断开：移除broker上的生产者信息
    • 3.负载均衡：每个生产者向broker的所有队列轮询发送消息
  • 四、消费者：
    • 1.@namerserv关系
      • 连接：同一时间与NameServer集群中一台建立长连
      • 接轮询时间：默认情况下，消费者每隔30秒从nameserver获取所有topic的最新队列情况，这意味着某个broker如果宕机，客户端最多要30秒才能感知。该时间由DefaultMQPushConsumer的pollNameServerInteval参数决定，可手动配置
      • 心跳：与nameserver没有心跳
    • 2.@broker关系
      • 连接：单个消费者与所有Broker建立长连接，因为拉取消息可以从主服务器，也可以从服务上拉取。
      • 心跳：
        • 间隔：默认情况下，消费者每隔30秒向所有broker发送心跳，该时间由DefaultMQPushConsumer的heartbeatBrokerInterval参数决定，可手动配置
        • 超时：broker每隔10秒钟（此时间无法更改），扫描所有还存活的连接，若某个连接2分钟内（当前时间与最后更新时间差值超过2分钟，此时间无法更改）没有发送心跳数据，则关闭连接，并向该消费者分组的所有消费者发出通知，分组内消费者重新分配队列继续消费。
      • 断开：
        • 时机：消费者挂掉；心跳超时导致broker主动关闭连接
        • 动作：一旦连接断开，broker会立即感知到，并向该消费者分组的所有消费者发出通知，分组内消费者重新分配队列继续消费

2.问题

1.当某一个broker发生宕机,namerServer的剔除是120s，有延迟，那么作为客户端的生产者or消费者，是如何保证消息发送or消费的可靠性的？详见生产者 以及 消费者@NamserServer

2.消费者根据队列分配算法，得到本消费者对应的队列。当该主题的多个消费者动态增加或减少时，消费者的队列负载是没30s一次，不能达到实时性，那消费者是如何实时重新分配队列的呢？见消费者的负载均衡；见RocketMQ消息消费总览-问题

3. 断掉broker时，nameServer就感知到了，是不是与nameServer和broker的长连接断掉有关？tcp中断时，会被handler的监听到NettyConnectManageHandler#close，然后调用链：NettyRemotingAbstract#putNettyEvent->NettyEventExecutor#putNettyEvent->NettyEventExecutor#run->BrokerHousekeepingService#onChannelClose->RouteInfoManager#onChannelDestroy

4.生产者分组以及消费者分组，作用？类似jmq的appname。

5. nameserv无法像zk那样实时感知到生产者、消费者、broker的宕机，设计上由客户端来解决
