基于muduo的高性能RPC框架架构设计与消息流转详解

基于muduo的高性能RPC框架架构设计与消息流转详解

码云：间尺/基于muduo实现rpc

相关博客：基于muduo库实现RPC项目-优快云博客

项目概述

本项目基于muduo网络库实现了一个高性能的C++ RPC框架，支持服务注册发现、负载均衡、故障转移等分布式系统核心功能。框架采用分层架构设计，通过标准化的消息格式实现组件间的解耦通信。

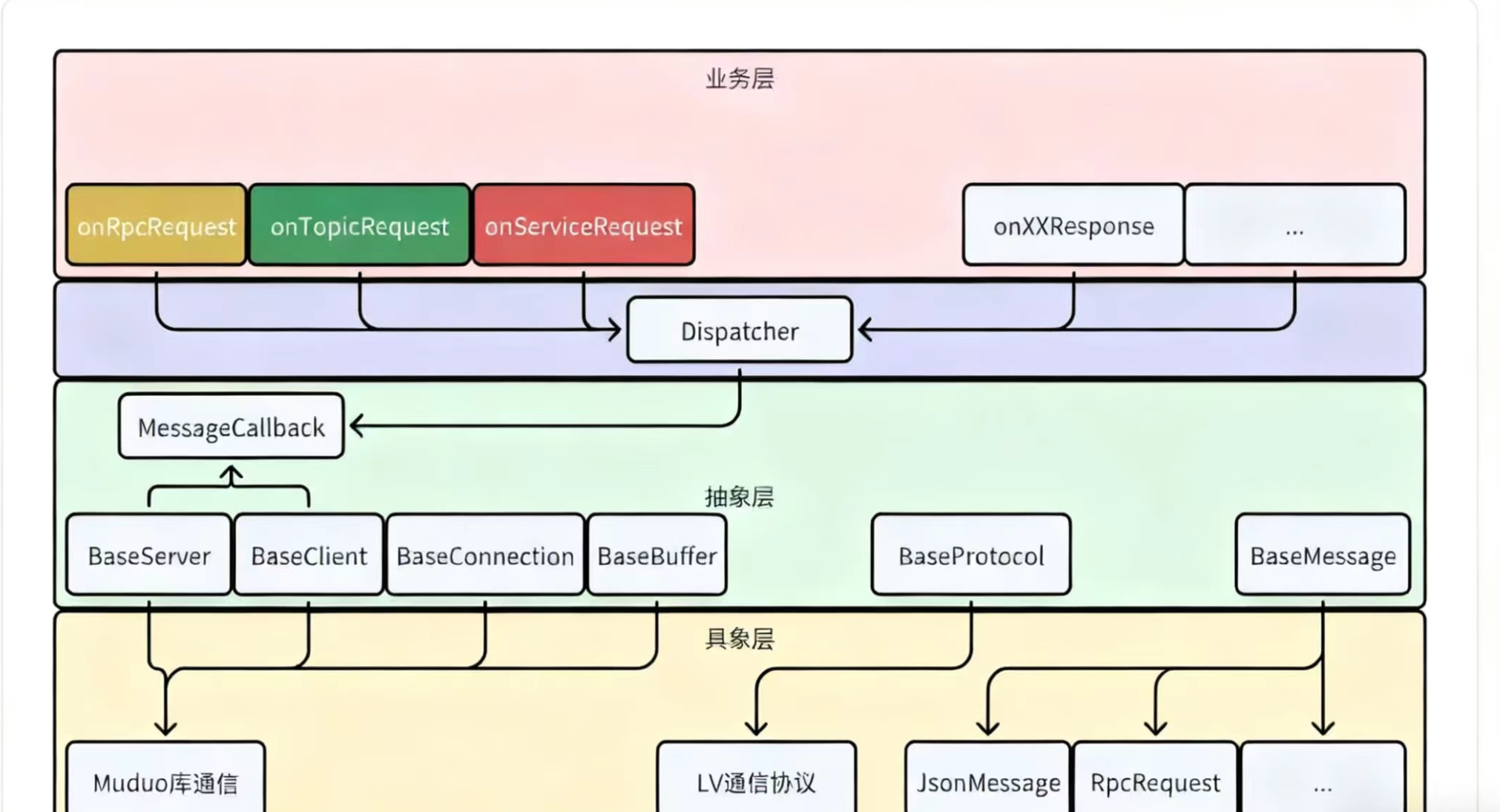

系统架构

整体架构图

┌─────────────────────────────────────────────────────────────────┐
│                         RPC 框架整体架构                          │
└─────────────────────────────────────────────────────────────────┘

┌─────────────────┐    ┌─────────────────┐    ┌─────────────────┐
│   RPC Client    │    │ Registry Server │    │   RPC Server    │
│                 │    │  (注册中心)      │    │  (服务提供者)    │
│ ┌─────────────┐ │    │                 │    │                 │
│ │RpcClient    │ │    │ ┌─────────────┐ │    │ ┌─────────────┐ │
│ │             │ │    │ │RegistryServer│ │    │ │RpcServer    │ │
│ │ ┌─────────┐ │ │    │ │             │ │    │ │             │ │
│ │ │Discovery│ │ │◄──►│ │ ┌─────────┐ │ │◄──►│ │ ┌─────────┐ │ │
│ │ │Client   │ │ │    │ │ │PDManager│ │ │    │ │ │RpcRouter │ │ │
│ │ └─────────┘ │ │    │ │ └─────────┘ │ │    │ │ └─────────┘ │ │
│ │ ┌─────────┐ │ │    │ │ ┌─────────┐ │ │    │ │ ┌─────────┐ │ │
│ │ │RpcCaller│ │ │    │ │ │Dispatcher│ │ │    │ │ │Dispatcher│ │ │
│ │ └─────────┘ │ │    │ │ └─────────┘ │ │    │ │ └─────────┘ │ │
│ └─────────────┘ │    │ └─────────────┘ │    │ └─────────────┘ │
└─────────────────┘    └─────────────────┘    └─────────────────┘

核心组件关系

1. 注册中心 (RegistryServer)

RegistryServer
├── PDManager (发布-发现管理器)
│   ├── ProviderManager (服务提供者管理器)
│   │   ├── 维护 conn -> Provider 映射
│   │   └── 维护 method -> Provider集合 映射
│   └── DiscovererManager (服务发现者管理器)
│       ├── 维护 conn -> Discoverer 映射
│       └── 维护 method -> Discoverer集合 映射
└── Dispatcher (消息分发器)
    └── 注册 MType::REQ_SERVICE -> PDManager::onServiceRequest

2. RPC服务端 (RpcServer)

RpcServer
├── RpcRouter (RPC路由器)
│   └── ServiceManager (服务管理器)
│       └── 维护 method -> ServerDescribe 映射
├── Dispatcher (消息分发器)
│   └── 注册 MType::REQ_RPC -> RpcRouter::onResponse
└── RegistryClient (注册客户端，可选)
    └── 向注册中心注册服务

3. RPC客户端 (RpcClient)

RpcClient
├── DiscoveryClient (服务发现客户端，可选)
│   ├── Discoverer (服务发现器)
│   │   ├── 维护 method -> MethodHost 缓存
│   │   └── 处理服务上线/下线通知
│   └── Requestor (请求器)
│       └── 维护 rid -> RequestDescribe 映射
├── RpcCaller (RPC调用器)
│   └── 发送RPC请求并处理响应
├── Dispatcher (消息分发器)
│   └── 注册 MType::RSP_RPC -> Requestor::onResponse
└── 连接池管理
    └── 维护 Address -> BaseClient 映射

消息流转详解

业务逻辑层类的关系图

                🌐 RpcClient
                    ↓ RPC请求
               📡 RpcServer
                    ↓ 消息分发
               📋 Dispatcher
                    ↓ 路由处理
               🔄 RpcRouter
                    ↓ 服务查找
               📚 ServiceManager
                    ↓ 方法调用
               🎯 ServiceDescribe
                    ↓ 业务处理
               💼 用户业务函数
                    ↓ 返回结果
               📤 响应客户端

详细的类关系表

类名	职责	与RpcServer的关系	主要功能
RpcServer	🏢 RPC服务主入口	核心类	统筹所有组件，提供RPC服务
RpcRouter	🔄 请求路由器	组合关系	处理RPC请求，路由到具体方法
ServiceManager	📚 服务管理器	被RpcRouter使用	管理所有注册的服务方法
ServiceDescribe	🎯 服务描述器	被ServiceManager管理	描述单个RPC方法的元信息和实现
Dispatcher	📋 消息分发器	组合关系	根据消息类型分发到对应处理器
RegistryClient	🔍 注册客户端	可选组合	向注册中心注册服务
BaseServer	📡 网络服务器	组合关系	处理网络连接和消息接收

1. 服务注册流程

当RPC服务器启动并注册服务时：

// RpcServer端代码
auto server = std::make_shared<rpc::server::RpcServer>(
    std::make_pair("127.0.0.1", 8080),  // 服务地址
    true,                               // 启用注册中心
    std::make_pair("127.0.0.1", 9090)  // 注册中心地址
);

// 注册加法服务
auto addService = std::make_shared<ServerDescribe>(
    "add",
    [](const Json::Value& params, Json::Value& result) -> bool {


        int a = params["a"].asInt();
        int b = params["b"].asInt();
        result["sum"] = a + b;
        return true;
    },
    {

   {

   "a", VType::INTEGRAL}, {

   "b", VType::INTEGRAL}},
    VType::OBJECT
);

server->registryMethod(addService);
server->start();

消息流转过程：

1. RpcServer::registryMethod()
   ↓
2. RegistryClient::registryMethod()
   ↓
3. Provider::registryMethod()
   ↓
4. 创建ServiceRequest(SERVICE_REGISTER)
   ↓
5. Requestor::send() -> 发送到注册中心
   ↓
6. RegistryServer接收 -> Dispatcher::onMessage()
   ↓
7. PDManager::onServiceRequest()
   ↓
8. ProviderManager::registerProvider() -> 记录服务提供者
   ↓
9. DiscovererManager::onlineNotify() -> 通知所有订阅者
   ↓
10. 返回ServiceResponse(RCODE_OK)

关键代码实现：

// 服务注册的核心实现
void PDManager::onServiceRequest(const BaseConnection::ptr &conn,
                                const ServiceRequest::ptr &msg) {


    ServiceOptype optype = msg->optype();
    if (optype == ServiceOptype::SERVICE_REGISTER) {


        // 1. 在ProviderManager中添加新的服务提供者
        _providers
