解决STM32引脚无法输出0V电压问题:深入探讨输出缓冲器(Output Buffer)

文章介绍了在嵌入式系统开发中,DAC模块的OutputBuffer可能导致无法输出0V的问题。禁用OutputBuffer可以达到输出0V,但会增加输出阻抗、影响电压稳定性和负载驱动能力。文章深入探讨了OutputBuffer的功能、输出电压范围和潜在问题,并提示存在不禁用OutputBuffer也能输出0V的解决方案。

        在嵌入式系统开发中,精确控制引脚输出电压是至关重要的。然而,有时会遇到DAC模块无法输出0V(接近)电压的情况,这往往是因为默认开启了Output Buffer(输出缓冲器)导致的。

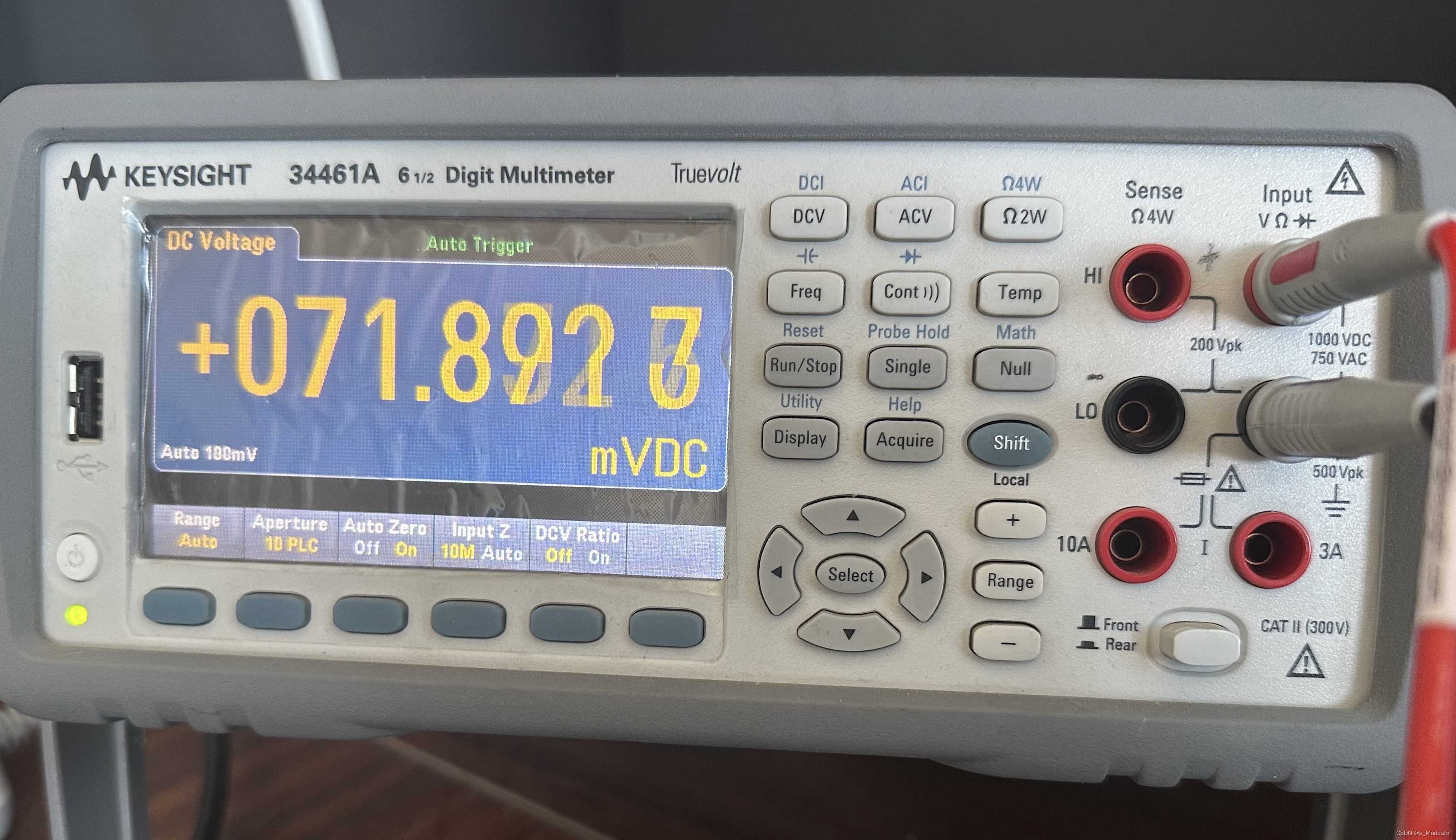

在程序中直接赋值为0——“DAC_SetChannel1Data(DAC_Align_12b_R,0);”,输出值为71mV

 一、直接解决

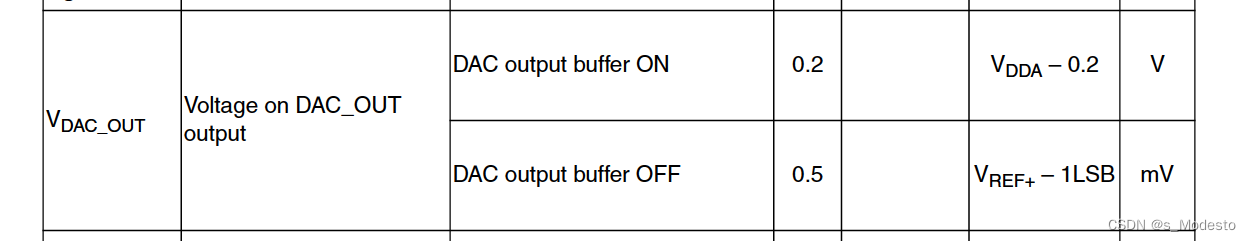

         在通过对芯片手册的查阅可知:当Output Buffer被使能时,最小输出值为0.2V,最大输出值为(VDDA - 0.2)V;当Output Buffer被禁用时,最小输出值为0.5mV,最大输出值为(VREF+ - LSB)mV,由此可以得出Output Bufferr并不是轨对轨输出驱动器。

 注:Output Buffer开启或关闭时,最小电压不一定是0.2V或0.5mV,这里只是给定了一个范围。

         因此若为使单片机引脚输出0V,最直接有效的方式就是禁用Output Buffer,我们在程序代码中找到DAC配置函数

<think>嗯,用户想知道怎么在STM32里配置DAC输出0V到5V的电压。首先,我得回忆一下STM32DAC模块相关知识。记得DAC输出范围通常跟参考电压有关,比如如果参考电压是3.3V的话,输出最大也就是3.3V。那用户想要输出到5V,可能需要外部电路或者调整参考电压源? 看用户提供的引用里提到输出缓冲器问题,比如默认开启Output Buffer可能导致无法输出0V,接近0V的时候会有几十mV的残余电压。所以配置的时候可能需要关闭输出缓冲器,这样可能才能得到更接近0V的输出。 然后,引用3里提到DAC引脚配置需要设置为模拟输入模式,以避免干扰。还有参考电压的设置,如果用户需要输出到5V,可能需要外部参考电压源,比如使用Vref+连接到5V,这样DAC输出范围就能达到0-5V了。不过STM32的Vref+通常和VDDA相连,默认是3.3V,所以可能需要外部电路来提升电压。 另外,引用2里提到使用CubeMX配置DAC,12位右对齐,设置值0-4095对应0到参考电压的值。所以如果参考电压是5V的话,每个LSB就是5V/4095≈1.22mV。但STM32的内部参考电压可能不支持5V,所以可能需要外部分压或者运放来调整电压范围。 步骤大概是:配置DAC的时钟、GPIO引脚为模拟输入,初始化DAC,关闭输出缓冲器,设置参考电压为外部5V,然后通过DAC的数据寄存器写入相应的值。如果使用内部参考电压无法达到5V,就需要外部运放电路把0-3.3V的信号放大到0-5V。 可能需要注意的问题输出缓冲器关闭会影响驱动能力,可能需要运放来缓冲;外部参考电压的稳定性;校准DAC的精度;代码中数据对齐方式是否正确,比如12位右对齐还是左对齐。 还有用户可能遇到的无法输出0V的问题,引用1里提到关闭Output Buffer可以解决,所以在配置时要确保这个选项被正确设置。同时,代码里设置DAC值为0时,是否真的对应0V,可能需要实际测量并微调。 总结步骤:硬件上可能需要外部参考或运放,软件配置DAC,关闭输出缓冲,设置对齐方式,写入对应数值。然后验证输出,用万用表测量,必要时调整代码或电路。</think>在STM32中配置DAC输出0V至5V电压需要结合硬件设计和软件配置,以下是具体实现步骤: ### 一、硬件设计要点 1. **参考电压选择** STM32DAC输出范围取决于参考电压($V_{REF+}$)。若需输出5V,需将$V_{REF+}$引脚连接至外部5V参考源(如精密电压基准芯片)[^3]。 - 默认VDDA通常为3.3V,无法直接输出5V - 外部运放电路:通过反相/同相放大电路将0-3.3V线性映射到0-5V[^1] 2. **引脚配置** DAC输出通道对应的GPIO(如PA4/PA5)需设置为模拟输入模式(`GPIO_Mode_AIN`),以避免寄生干扰[^3]。 ### 二、软件配置流程(以HAL库为例) ```c // CubeMX配置步骤: 1. 启用DAC通道(如DAC1_CH1) 2. 设置对齐方式为12位右对齐(DAC_ALIGN_12B_R) 3. 关闭输出缓冲器Output Buffer)以实现0V输出[^1] 4. 选择外部触发禁用(Trigger None) ``` ```c // 关键代码示例 HAL_DAC_Start(&hdac, DAC_CHANNEL_1); // 启动DAC通道 HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, 0); // 输出0V ``` ### 三、电压换算公式 当$V_{REF+}=5V$时,输出电压计算公式为: $$V_{out} = \frac{DAC_{value}}{4095} \times 5V$$ - 示例:输出3V时,$DAC_{value} = (3/5) \times 4095 = 2457$ ### 四、校准与验证 1. 使用万用表测量实际输出电压,微调DAC值[^2] 2. 若输出存在偏移,可添加软件补偿: ```c uint16_t calibrated_value = raw_value + offset; // offset通过实验确定 ``` ### 五、常见问题解决 1. **无法输出0V** - 关闭Output Buffer:`hdac.Instance->CR &= ~DAC_CR_BOFF1`[^1] - 检查参考电压是否稳定 2. **输出范围限制** - 若使用3.3V参考源,需通过运放电路实现0-5V输出(增益≈1.515)
