UML收货（3）-交互图

前言

前两篇博客总结了UML图中的静态图部分，那么接下来就要分享UML图中的交互图部分。

一.交互图

定义

是描述对象之间的关系以及对象之间信息传递的图，时序图、协作图、通信图和交互概览图统称为交互图。

个人理解：

该图是用于描述模型中不同元素之间的某种类型的交互，是系统动态行为的一部分。

目的

1.捕获系统的动态行为
2.描述系统中的消息流
3.描述对象的组织结构
4.描述对象之间的交互

交互方法

1.序列图捕获的是从一个对象到另一个对象的消息流的时间顺序
2.协作图描述了参与消息流中的系统对象组织。

如何使用交互图

1.按照时间顺序模拟控制流程
2.模拟结构组织的控制流程

二.时序图

定义

顺序图用来表示用例中的行为顺序，当执行一个用例行为时，顺序图中的每条消息对应了一个类操作或状态机中引起转换的事件。

个人理解：

时序图展示了对象之间的交互，这些交互是在场景和用例的事件流中发生，时序图属于动态建模。时序图的重点在于消息序列上，也就是说时序图描述了时序图如何在对象间发送和接受的，它表示了对象之间传送信息的时间顺序。

顺序图中的交互对象

参与者

与系统，子系统或类发生交互作用的外部用户

对象

顺序图横轴上是与序列有关的对象。对象的表示方法是：矩形框中写有对象和类名，且字下面有下划线。

生命线

坐标轴纵向的虚线表示对象在序列中的执行情况（即发送和接收的信息，对象的活动）这条虚线称为对象的"生命线"

消息符号

消息从一个对象的生命线到另一个对象的生命线的箭头表示，箭头以时间顺序从上到下排列

三.协作图

定义

协作图是一种交互图，强调的是发送和接受信息的对象之间的组织结构，使用协作图来说明系统的动态情况。

个人理解

协作图主要描述了协作对象的交互和链接，显示了对象间链接以及对象间如何发送信息。对象图可以表示类操作的实现。

交互图中的交互对象

参与者

发出主动操作的对象，负责发送初始信息，但是它们的侧重点不同。

对象

对象是类的实例，负责发送和接收信息，与顺序图中的符号相同，冒号前为对象名，冒号后为类名。

消息流

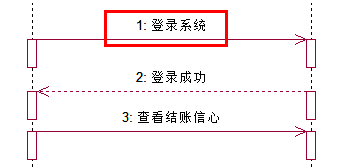

箭头指示消息的流向，从消息的发出者指向消息的接受者。标签对消息做说明，其中，顺序号指出消息的发生顺序，并且指明了消息的嵌套关系，冒号后面是消息的名字。

四.协作图与顺序图

相互转化

顺序图和协作图可以相互转化
1.双击顺序图名称，打开顺序图；
2.选择屏幕上方的菜单Browser——Create Collaboration Diagram
3.调整图中的对象和信息，使其美观。

侧重点

1.顺序图清楚地表示了交互作用中的时间顺序（强调时间），但没有明确表示对象间的关系
2.协作图清楚地表示了对象间的关系（强调空间），但时间顺序必须从序列号获得

四.机房协作图与顺序图

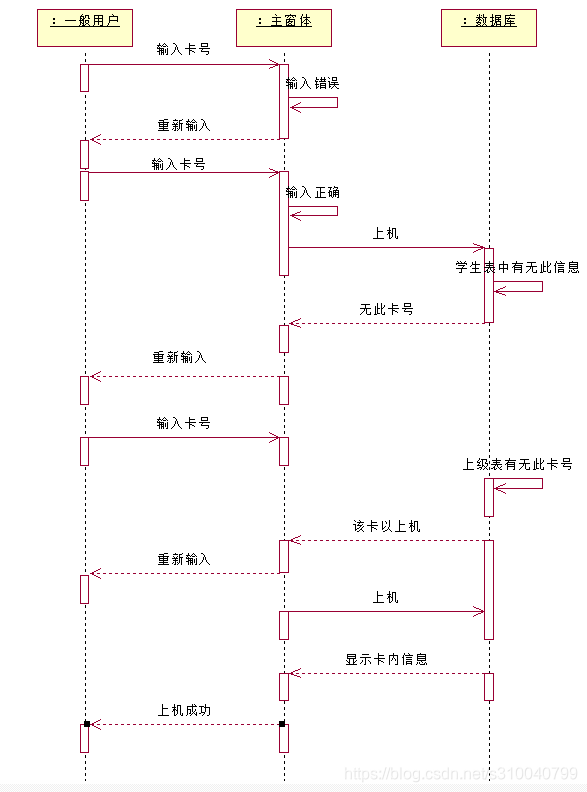

顺序图

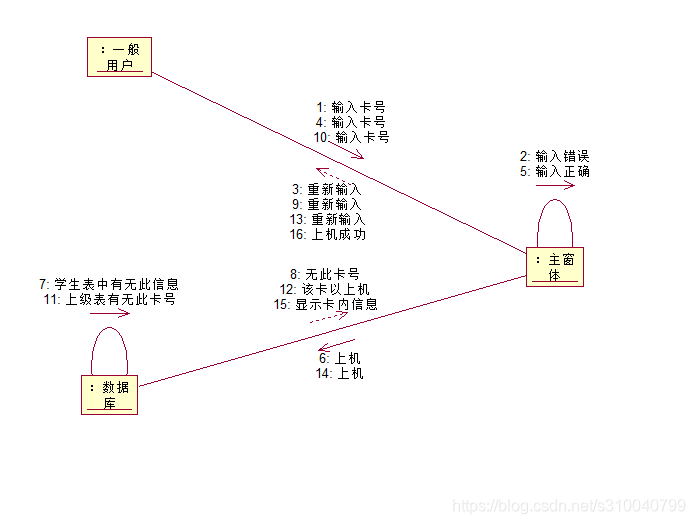

协作图
