Quartus 手动布局 PLL 的位置和方法

选择需要手动布局 location 的 PLL IP

右键 Locate Node/Locate in Chip Planner

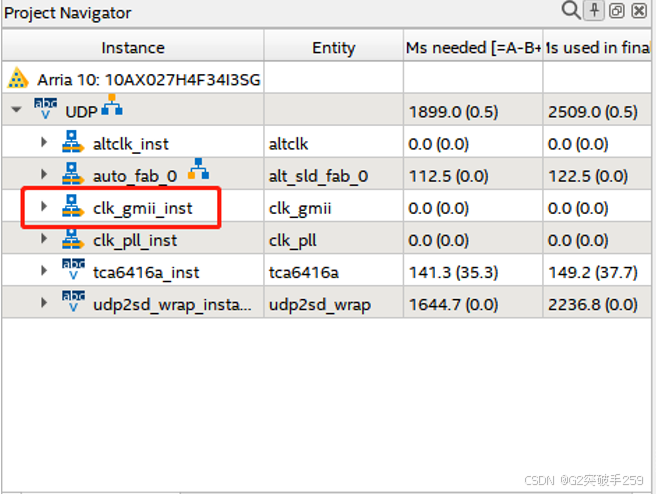

选中左上角 clk_gmii_inst，右边会出来一个窗口

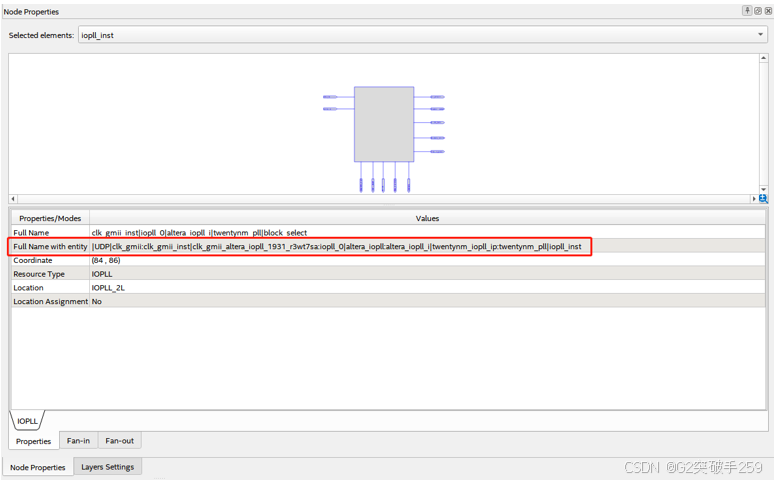

右键复制一下名字
然后在 *.qsf文件中添加如下指令，注意不是 *.sdc文件

set_location_assignment IOPLL_2L -to "clk_gmii:clk_gmii_inst|clk_gmii_altera_iopll_1931_r3wt7sa:iopll_0|altera_iopll:altera_iopll_i|twentynm_iopll_ip:twentynm_pll|iopll_inst"

注意，需要删掉 |UDP| 并且加上 ““，IOPLL_2L 即你需要手动布局的 PLL 资源的位置，即 FPGA 2L BANK。

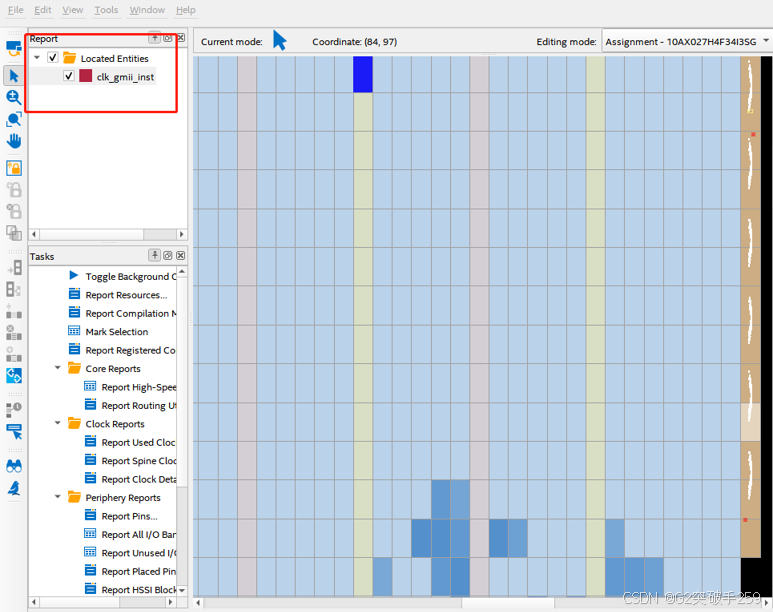

重新编译后查看 Chip Planner，确认是否正确布局。

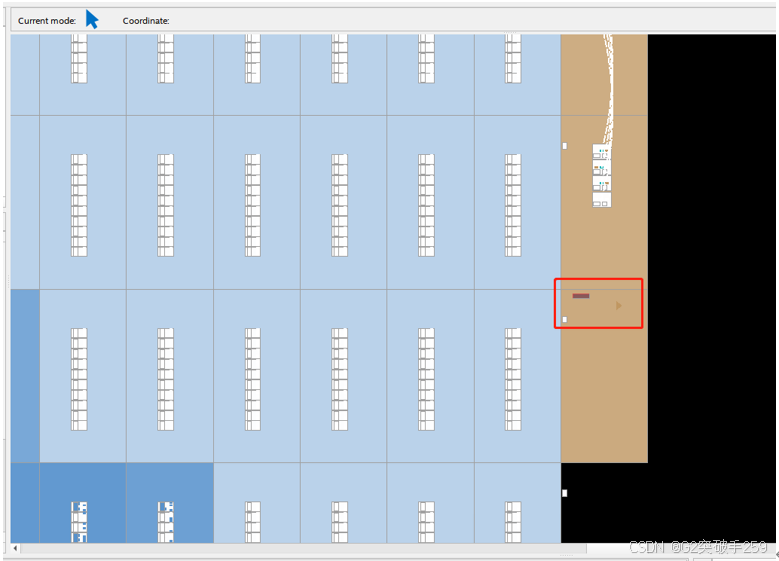

可以发现已经正确布局到 2L BANK 的 PLL 资源。

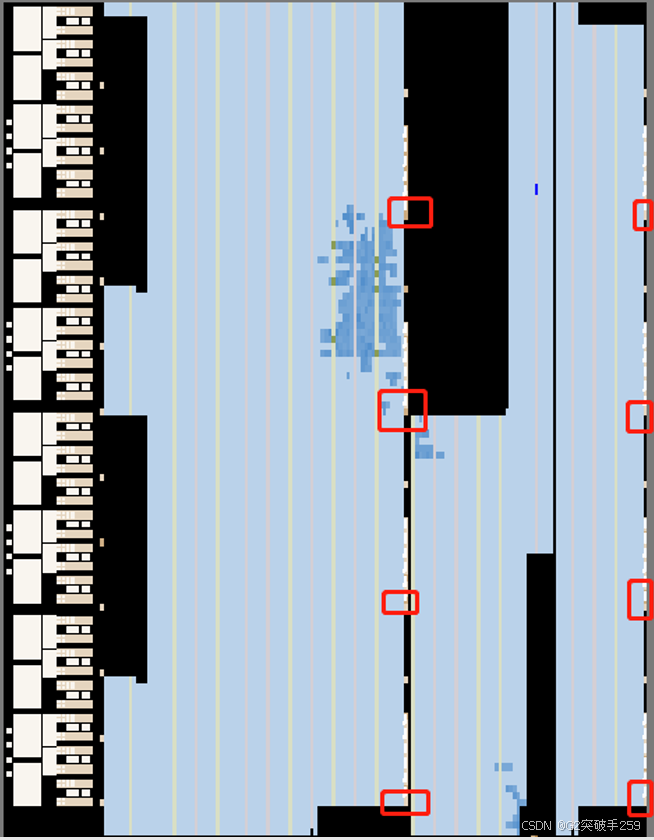

PLL 资源在如下位置，最左边是高速收发器，中间是 2BANK，右边是 3BANK。
