OSI七层参考模型和数据封装

一、网络基础原理

1、分层思想

1. 享用牛奶的人未必知道牛奶生产过程
2. 使用网络的人未必知道数据的传输过程
3. 将复杂的流程分解为几个功能相对单一的子过程
   整个流程更加清晰，复杂文通简单化
   更容易发现问题并针对性的解决问题

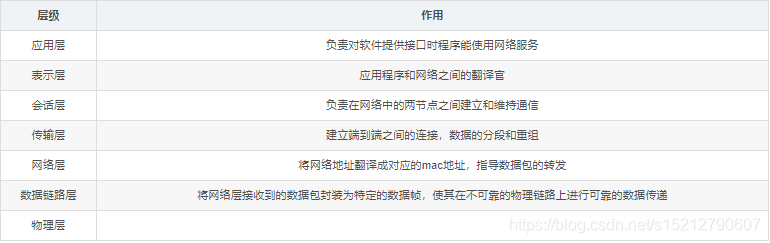

二、OSI七层参考模型

三、TCP/IP协议簇和OSI参考模型

1、TCP/IP五层模型常见协议

1. 应用层→HTTP、FTP、TFTP、SMTP、SNMP、DNS
2. 传输层→TCP、UDP
3. 网络层→ICMP、IGMP、IP、ARP、RARP
4. 数据链路层、物理层→由底层网络定义的协议

2、ARP是地址解析协议

工作原理.
ARP指的是已知目标IP未知目标MAC地址时用。举例:若PC1想发消息给PC2,但是只知道PC2的IP,未知PC2的MAC时就会通过ARP发送广播帧给交换机，交换机接收到广播帧时无条件作广播处理，此时连接到交换机上的所有主机都可收到此广播帧,它们会比较自己的IP与目标IP 是否一致，若不一致则丢弃处理，若一致则回复消息给发送方，在回包的过程中自然会加上自己的MAC和IP，当发送方接收到此数据时，查看接收方的MAC和IP地址，把它们一起放入ARP缓存表。

3、RARP是反地址解析协议

工作原理与ARP相反

四、PDU协议数据单元数据封装与解封装过程

数据封装（Data Encapsulation），笼统地讲，就是把业务数据映射到某个封装协议的净荷中，然后填充对应协议的包头，形成封装协议的数据包，并完成速率适配。

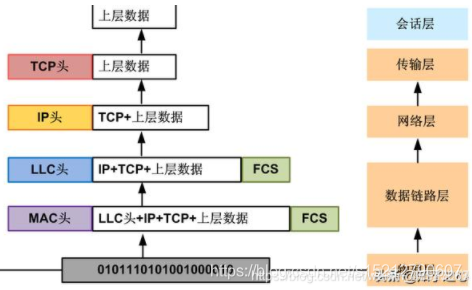

1、数据的封装过程

2、数据的解封装过程

3、TCP/IP五层与设备的对应关系

应用层→计算机
传输层→防火墙
网络层→路由器
数据链路层→交换机
物理层→网卡

五、TCP/IP层间通讯过程

应用层←应用层协议→应用层
传输层←传输层协议→传输层
网络层←网络层协议→网络层
数据链路层←数据链路层协议→数据链路层
物理层←物理层协议→物理层
