本文详细探讨了Hadoop的高可用性（HA）机制，包括NameNode的故障迁移过程，联盟原理，以及负载均衡策略。此外，还介绍了HDFS启动的四个阶段、日志合并过程，以及MapReduce、YARN调度、Shuffle、HDFS上传和下载的图解说明，帮助读者深入理解Hadoop数据仓库和免密登录的工作流程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

hadoop的HA

图解

在这里插入图片描述

失败迁移

当active状态的NameNode由于不可预知的原因突然挂掉时，ZK收不到心跳反馈，超过配置的最大等待时间后，将原来standby状态的NameNode置为Active状态，这时由新的Active的NameNode来想JurnalNode中写入日志文件，并响应客户端的请求

hadoop的联盟（Federation）

图解

联盟思想

负载均衡

每个NameNode 默认由1000M的缓存，多个NameNode可以加大这个缓存，从而提高查询速度

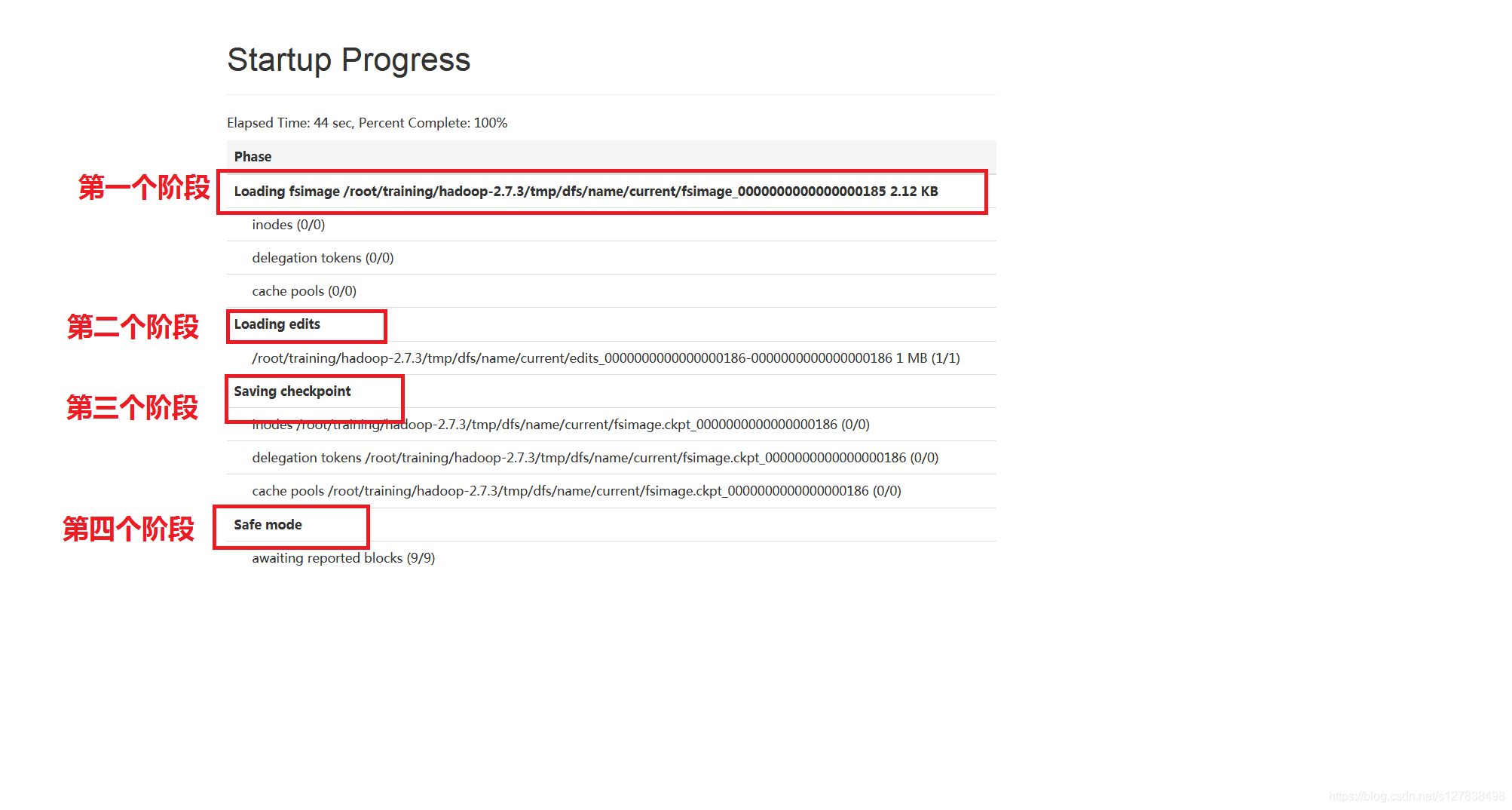

启动阶段

HDFS的启动有四个阶段

加载fsimage （nameNode完成）
加载edits (nameNode完成)
saving checkpoint (保存检查点，合并日志–有seconderyNameNode 来完成)
safemode 安全模式阶段,是hadoop的一种保护机制，DataNode会向NameNode上传它们数据块的列表，让 NameNode得到块的位置信息，并对每个文件对应的数据块副本进行统计。当最小副本条件满足时，即一定比例的数据块都达到最小副本数，系统就会退出安全模式，而这需要一定的延迟时间。当最小副本条件未达到要求时，就会对副本数不足的数据块安排DataNode进行复制，直至达到最小副本数。而在安全模式下，系统会处于只读状态，NameNode不会处理任何块的复制和删除命令

在这里插入图片描述

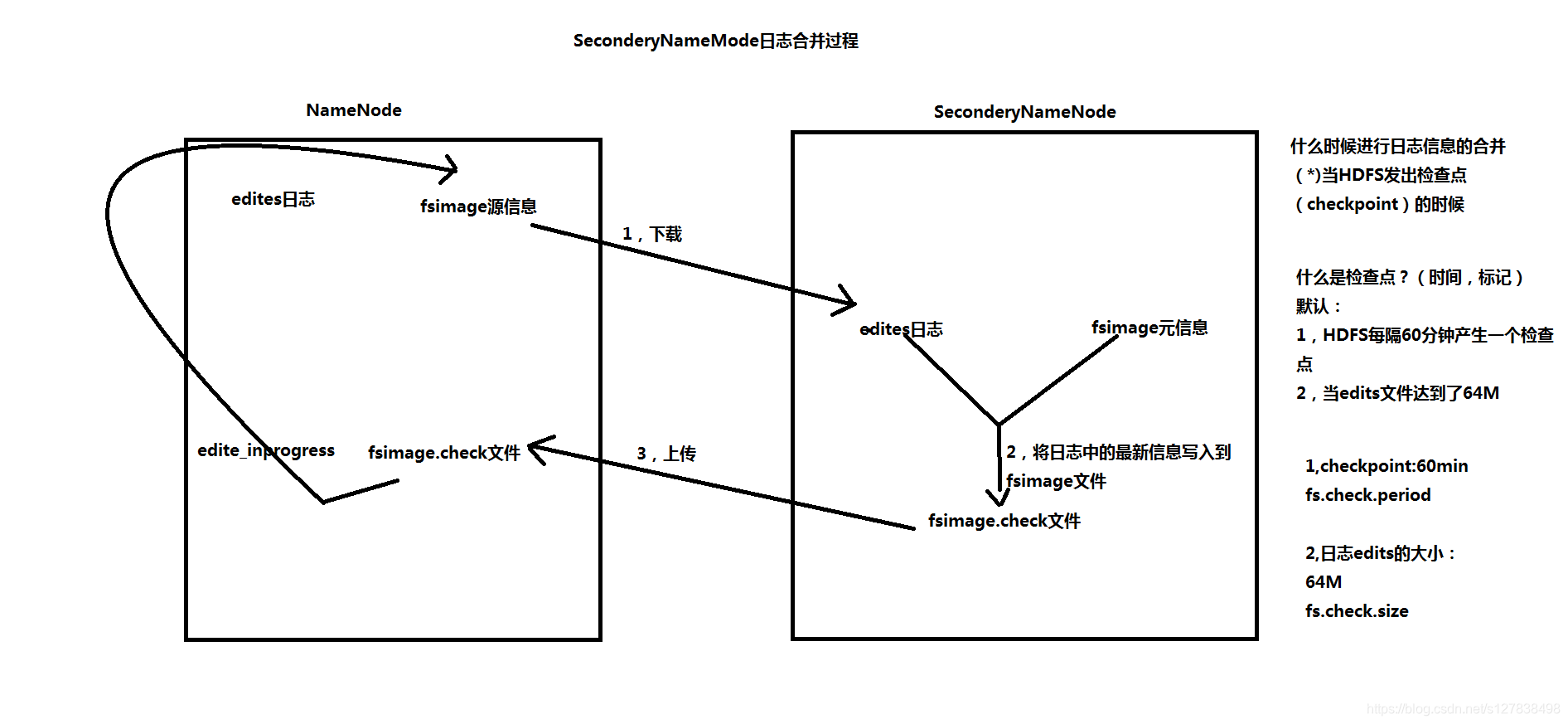

日志合并过程

在这里插入图片描述

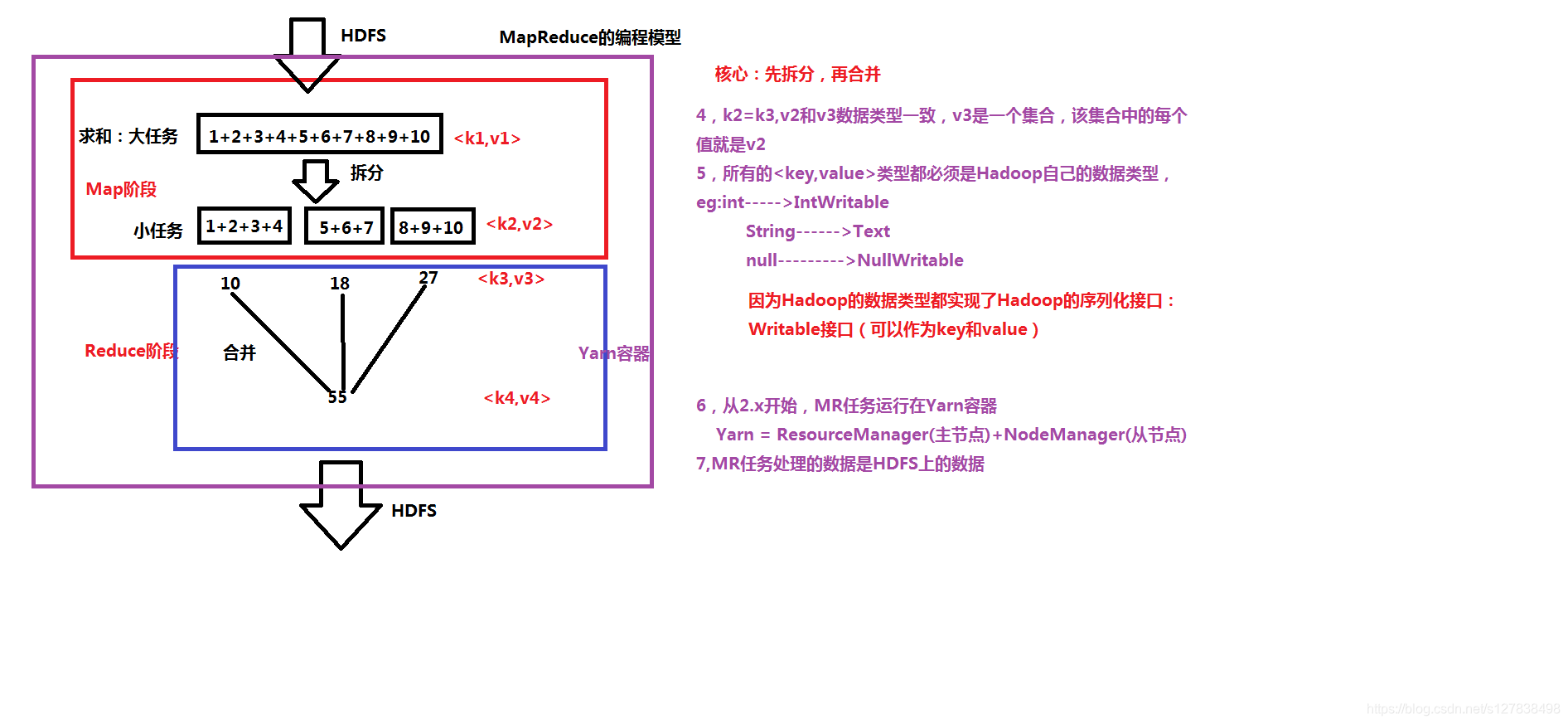

图解MapReduce

在这里插入图片描述

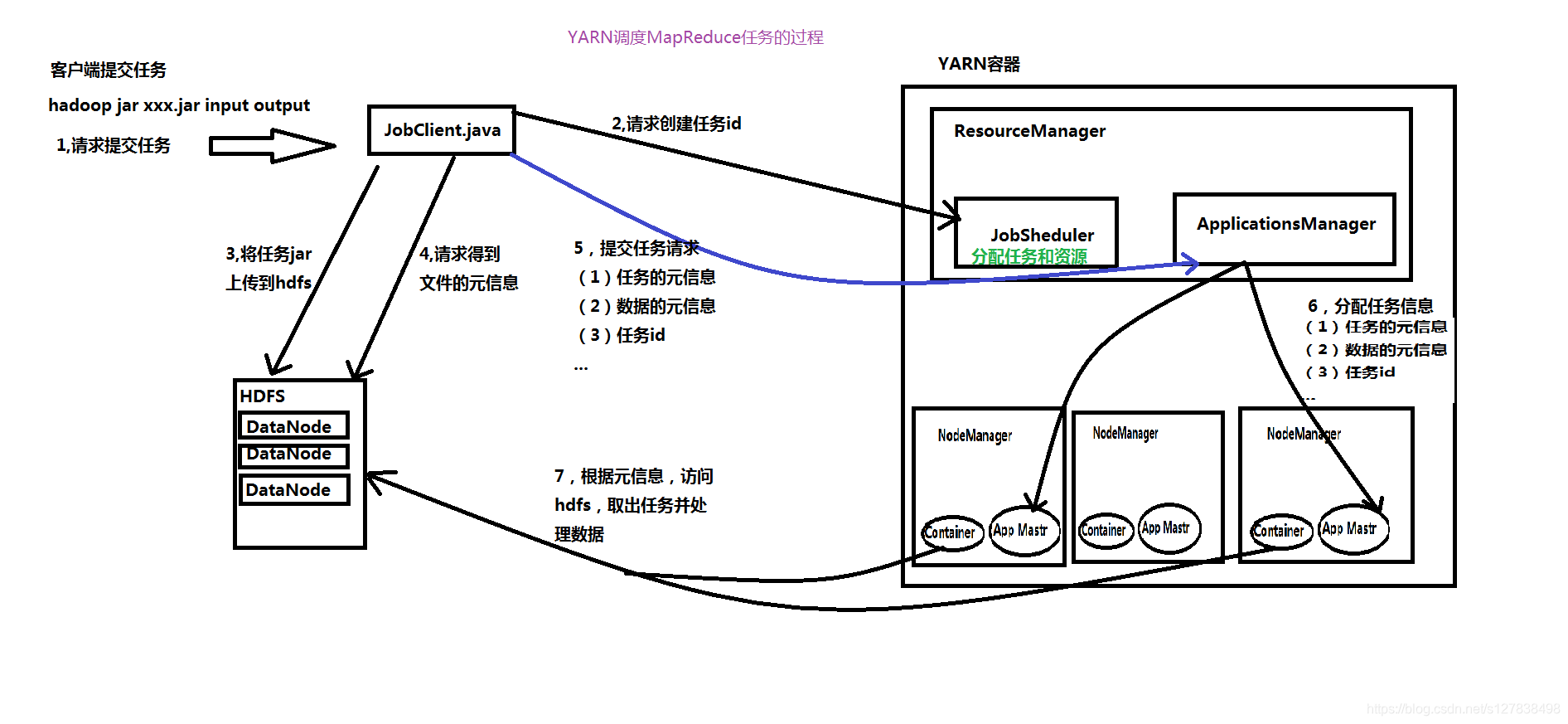

图解YARN的调度MR的过程

在这里插入图片描述

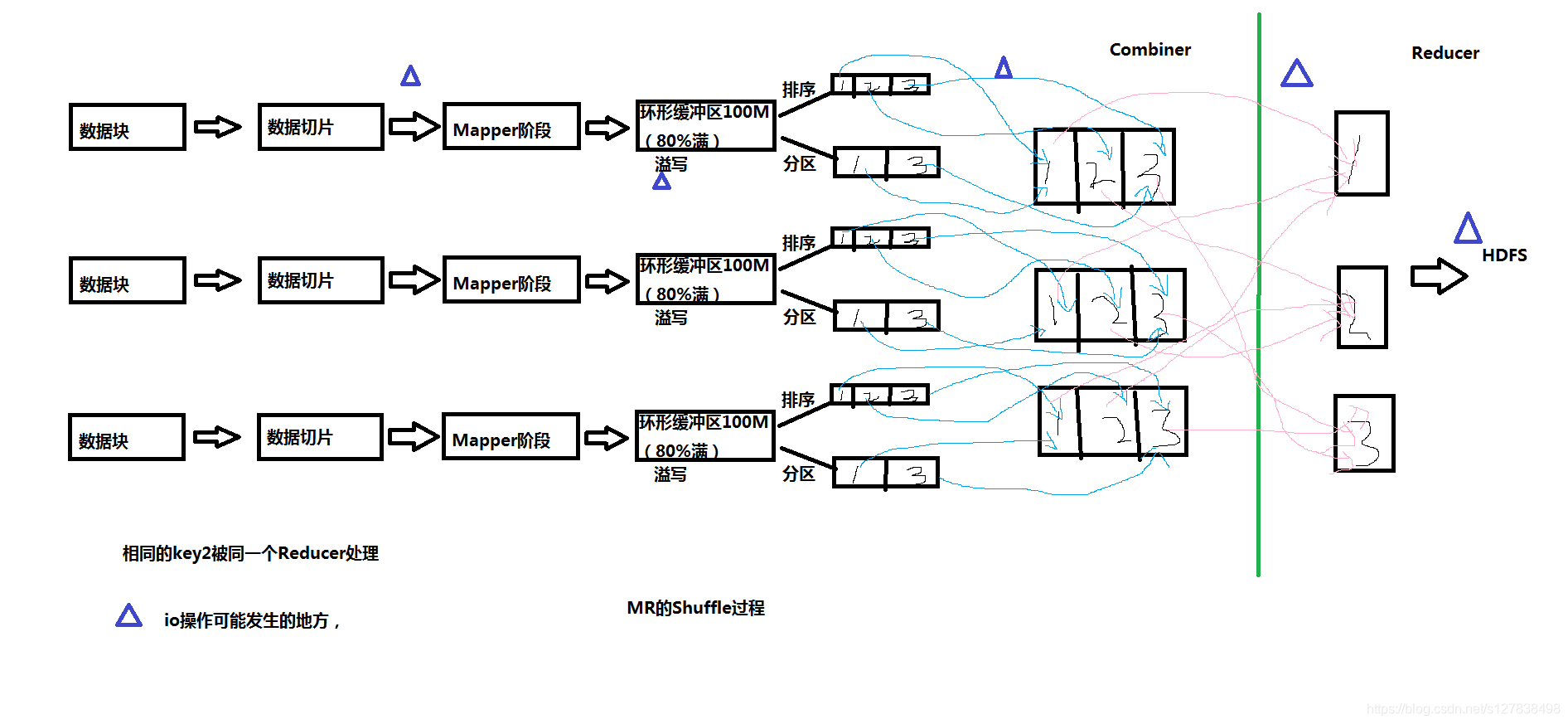

图解shuffle

在这里插入图片描述

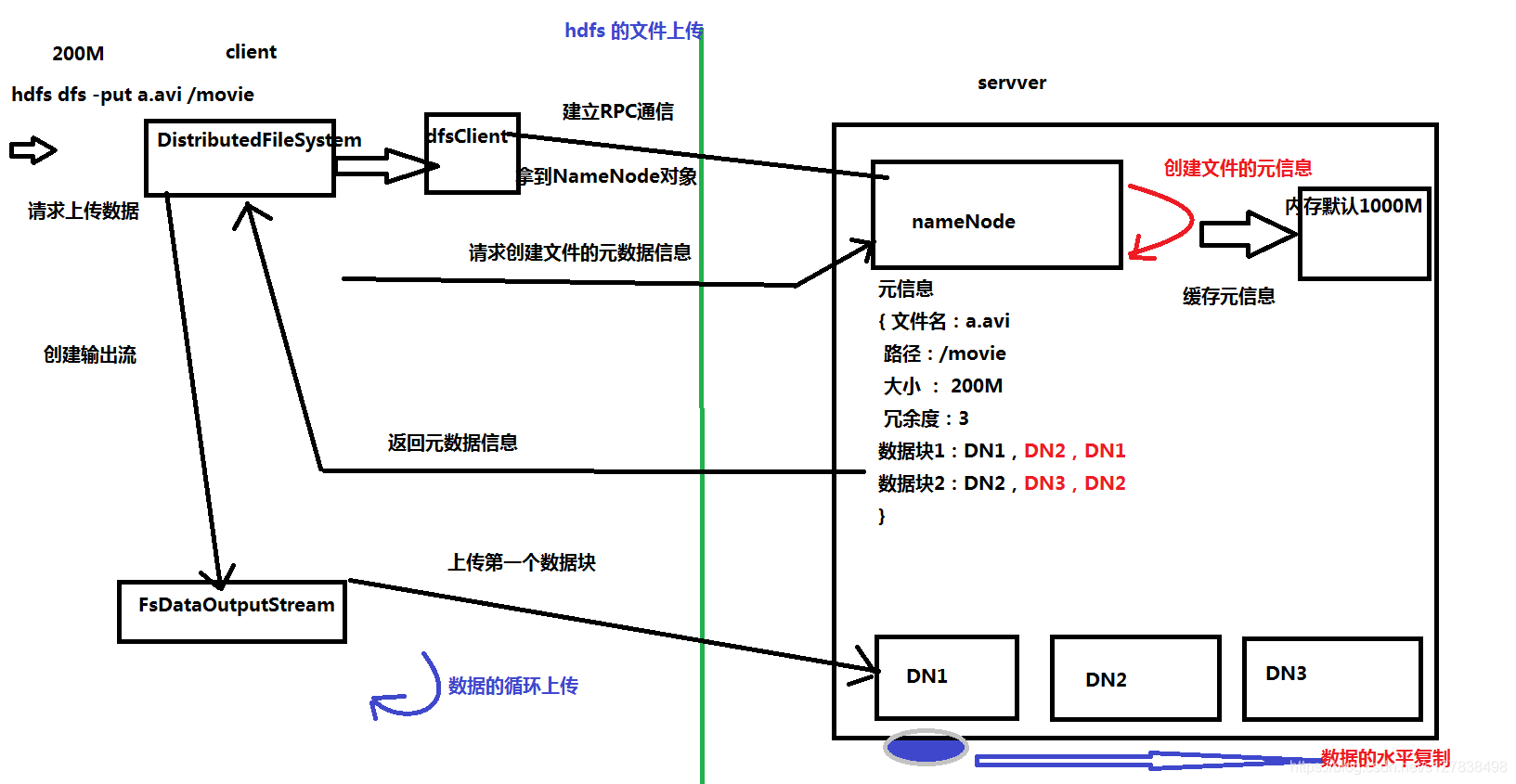

图解hdfs的上传

在这里插入图片描述

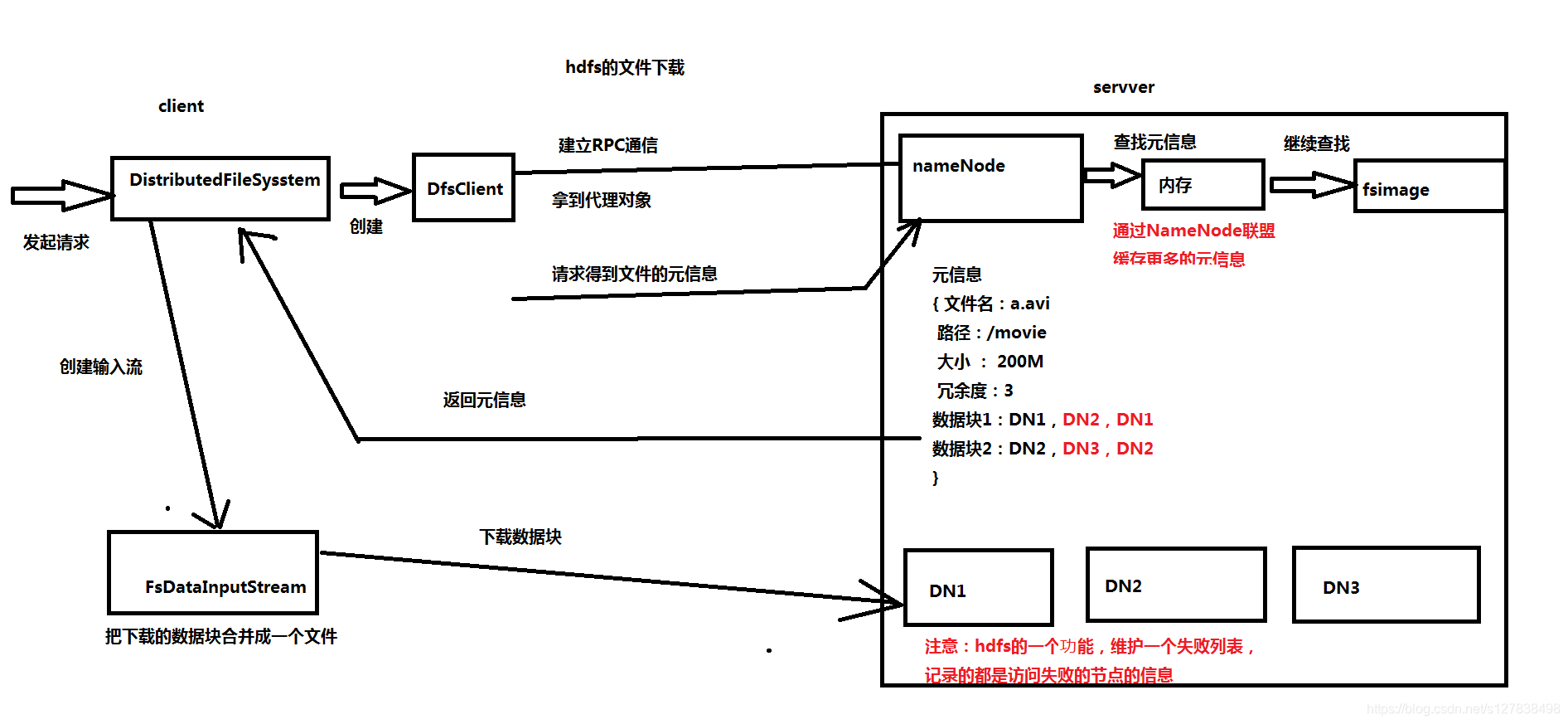

图解hdfs的下载

在这里插入图片描述

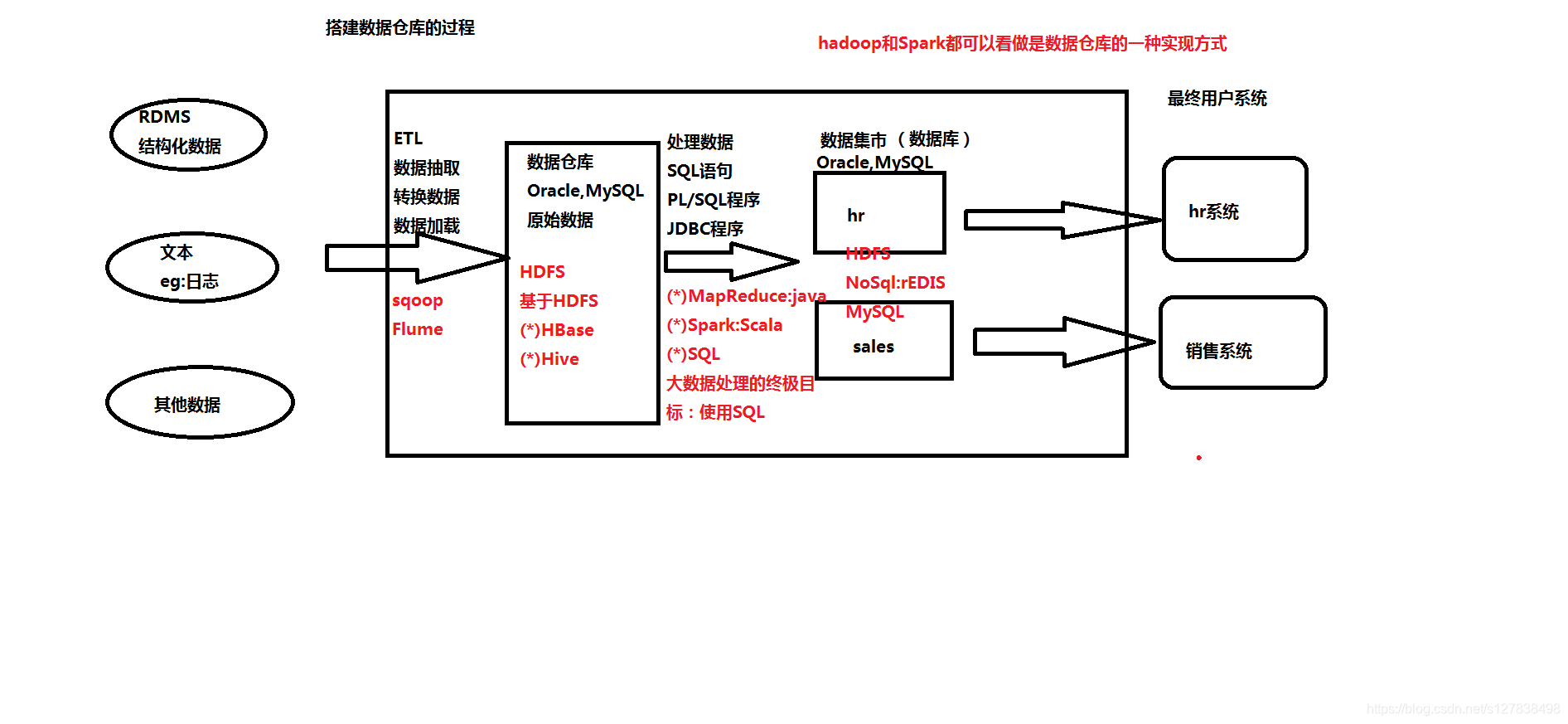

图解数据仓库

在这里插入图片描述

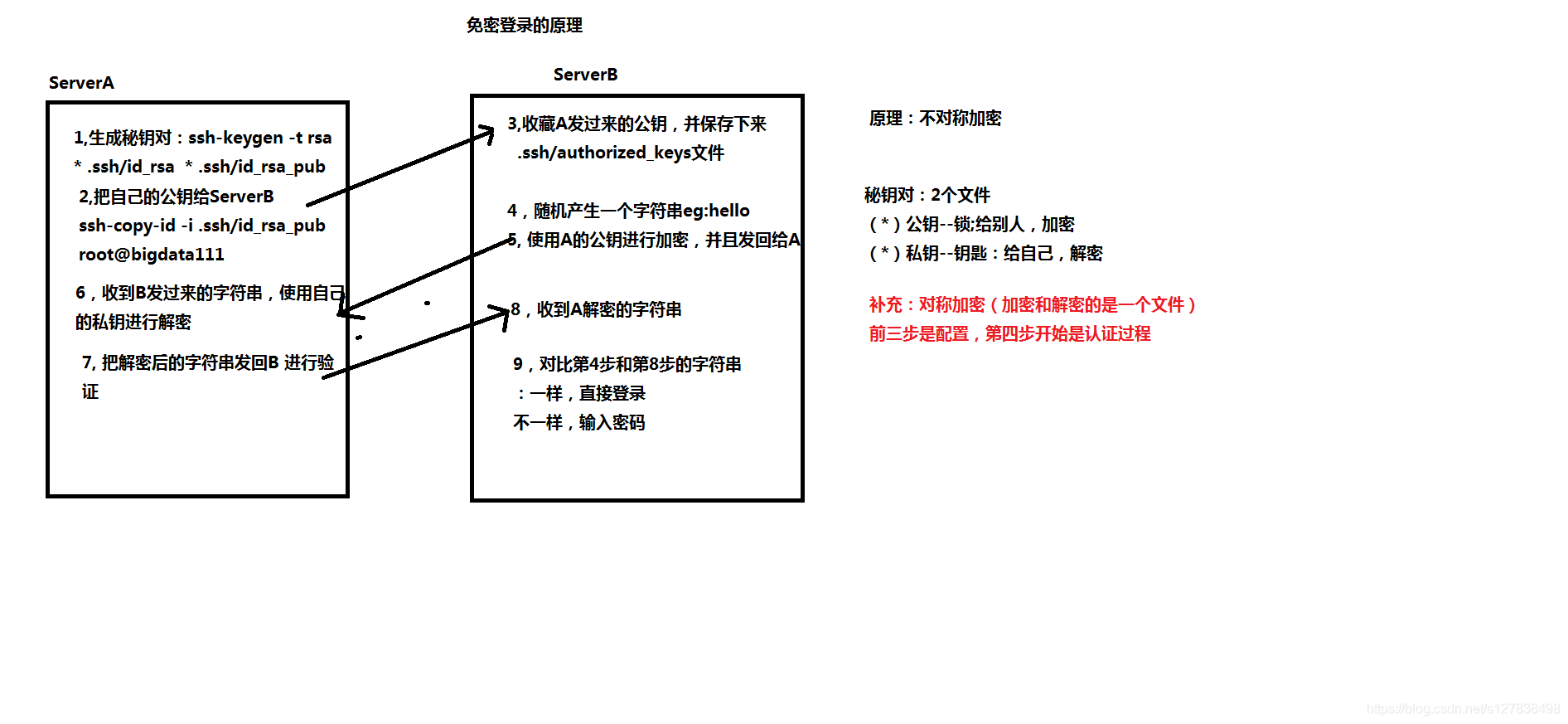

图解免密登录

在这里插入图片描述
