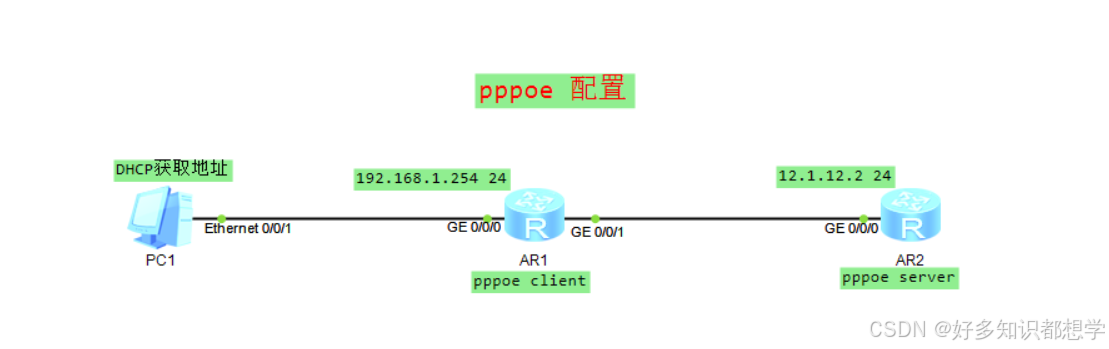

pppoe配置

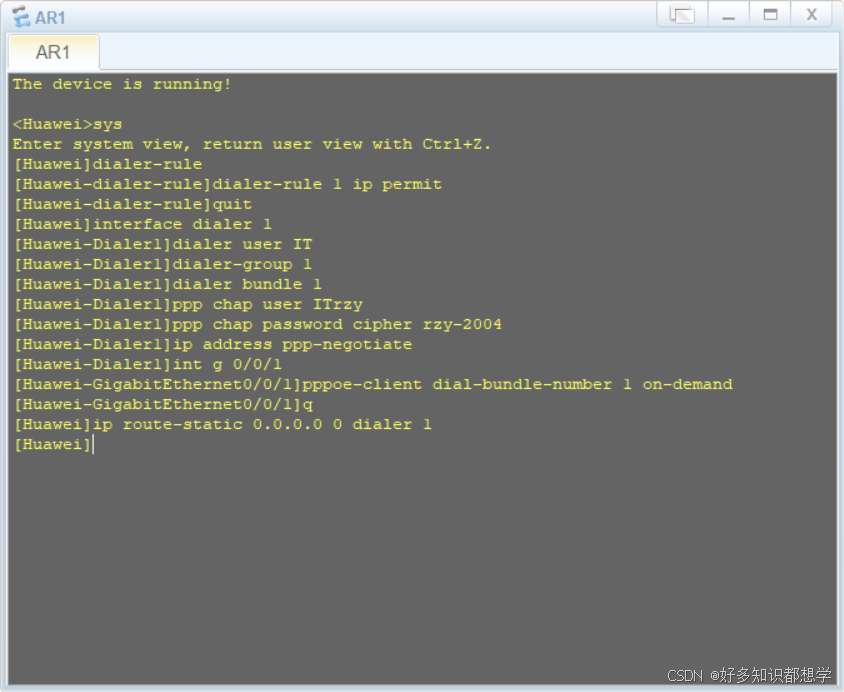

r1配置

命令解释：

dialer-rule命令用于进入Dialer-rule视图，在该视图下，可以通过拨号规则来配置发起PPPoE会话的条件。

interface dialer number命令用来创建并进入Dialer接口。

dialer user user-name命令用于配置对端用户名，这个用户名必须与对端服务器上的PPP用户名相同。

dialer-group group-number命令用来将接口置于一个拨号访问组。

dialer bundle number命令用来指定Dialer接口使用的Dialer bundle。设备通过Dialer bundle将物理接口与拨号接口关联起来

pppoe-client dial-bundle-number number命令来实现Dialer Bundle和物理接口的绑定

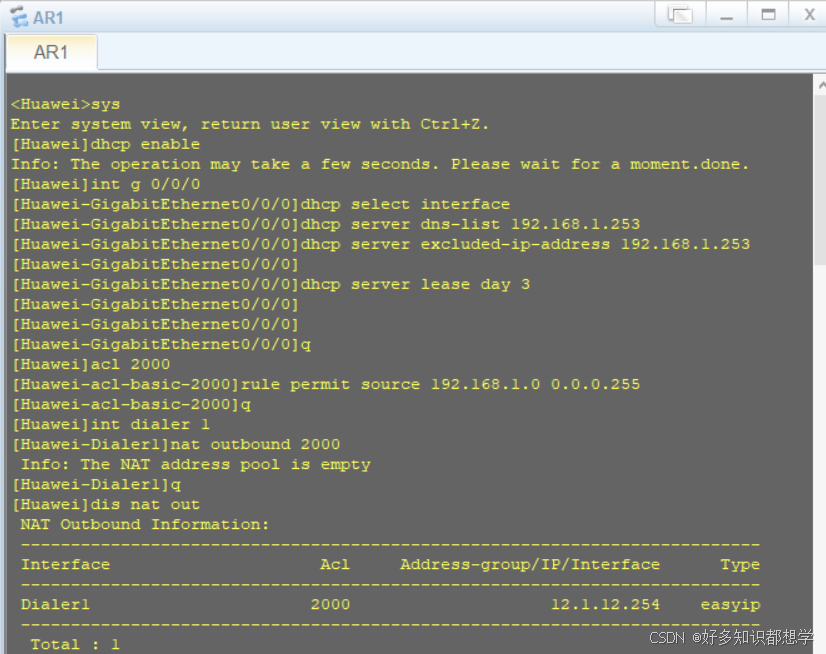

因为采用DHCP获取IP所以要在r1上配置DHCP接口地址池，配置nat是为了实现局域网访问pppoe服务端。

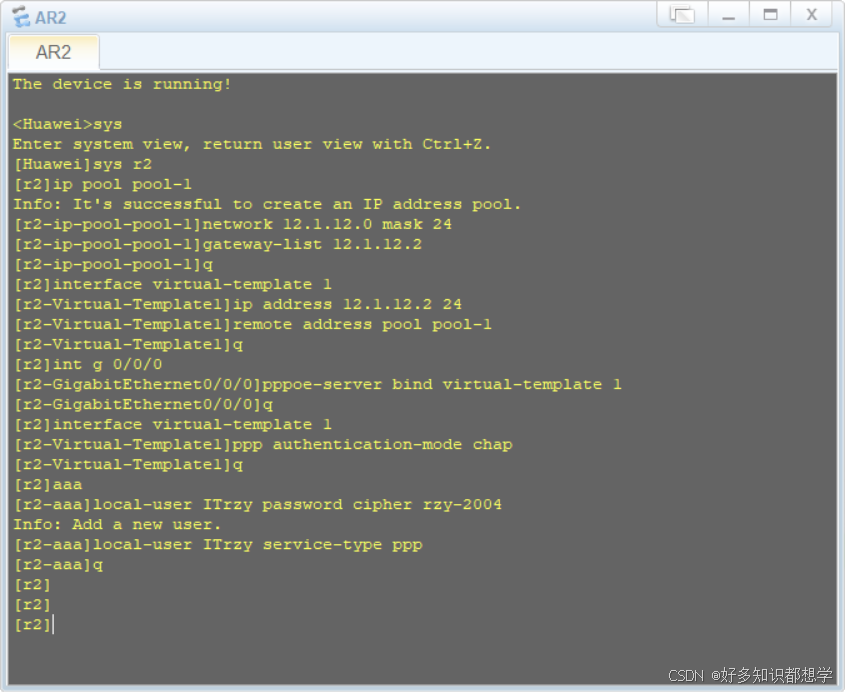

r2配置

命令解释：

[r2]ip pool poo1-1        创建地址池并命名为pool-1
Info: It's successful to create an Ip address pool.

[r2-ip-poo1-poo1-1]network 12.1.12.0 mask  24       指定地址池的IP地址范围

[r2-ip-poo1-poo1-l]gateway-list 12.1.12.2                指定pppoe客户端的出口网关
[r2-ip-p0o1-p001-1]q                                                退出

[r2linterface virtual-template 1                          进入虚拟模版（VT）接口视图，编号为1

[r2-Virtual-Templatel]ip address 12.1.12.2 24          配置VT接口IP地址，该地址pppoe客户端的网关

[r2-Virtual-Templatel]remote address pool pool-l    将VT接口关联地址池

[r2-Virtual-Templatel]q          退出

[r2]int g 0/0/0            进入接口

[r2-GigabitEthernet0/0/0]pppoe-server bind virtual-template l        在物理接口上前启用pppoe服务并绑定虚拟模版 1

[r2-GigabitEthernet0/0/0]q          退出

[r2linterface virtual-template 1                 进入虚拟模版（VT）接口视图

[r2-Virtual-Templatel]ppp authentication-mode chap    配置VT接口的ppp认证方式为CHAP

[r2-Virtual-Templatel]q           退出

[r2]aaa                     进入三a
[r2-aaa]local-user ITrzy password cipher rzy-2004       配置验证方的用户和密码，如果不一样会验证失败

Info: Add a new user.

[r2-aaa]local-user ITrzyservice-type ppp          配置指定的的本地服务类型为ppp
