【Markdown语法进阶】让你的博客更精彩(二：Latex公式与各种图)

Latex公式

在线测试网站：
  传送门
该网站可以直接通过点击已经存在的模板快速生成Latex语法，包括图片，代码等格式

官方文档

常用对照表：

希腊字母对照

序号	小写	LaTeX	读音	序号	大写	LaTeX	读音
1	α	\alpha	/ˈælfə/	31	Γ	\Gamma	/ˈɡæmə/
2	β	\beta	/ˈbiːtə/, US: /ˈbeɪtə/	32	Δ	\Delta	/ˈdɛltə/
3	γ	\gamma	/ˈɡæmə/	33	Θ	\Theta	/ˈθiːtə/
4	δ	\delta	/ˈdɛltə/	34	Λ	\Lambda	/ˈlæmdə/
5	ϵ	\epsilon	/ˈɛpsɪlɒn/	35	Ξ	\Xi	/zaɪ, ksaɪ/
6	ε	\varepsilon	/ˈɛpsɪlɒn/	36	Π	\Pi	/paɪ/
7	ζ	\zeta	/ˈzeɪtə/	37	Σ	\Sigma	/ˈsɪɡmə/
8	η	\eta	/ˈeɪtə/	38	Υ	\Upsilon	/ˈʌpsɪlɒn/
9	θ	\theta	/ˈθiːtə/	39	Φ	\Phi	/faɪ/
10	ϑ	\vartheta	/ˈθiːtə/	40	Ψ	\Psi	/psaɪ/
11	ι	\iota	/aɪˈoʊtə/	41	Ω	\Omega	/oʊˈmeɪɡə/
12	κ	\kappa	/ˈkæpə/
13	λ	\lambda	/ˈlæmdə/
14	μ	\mu	/mjuː/
15	ν	\nu	/njuː/
16	ξ	\xi	/zaɪ, ksaɪ/
17	o	o	/ˈɒmɪkrɒn/
18	π	\pi	/paɪ/
19	ϖ	\varpi	/paɪ/
20	ρ	\rho	/roʊ/
21	ϱ	\varrho	/roʊ/
22	σ	\sigma	/ˈsɪɡmə/
23	ς	\varsigma	/ˈsɪɡmə/
24	τ	\tau	/taʊ, tɔː/
25	υ	\upsilon	/ˈʌpsɪlɒn/
26	ϕ	\phi	/faɪ/
27	φ	\varphi	/faɪ/
28	χ	\chi	/kaɪ/
29	ψ	\psi	/psaɪ/
30	ω	\omega	/oʊˈmeɪɡə/

公式对照表

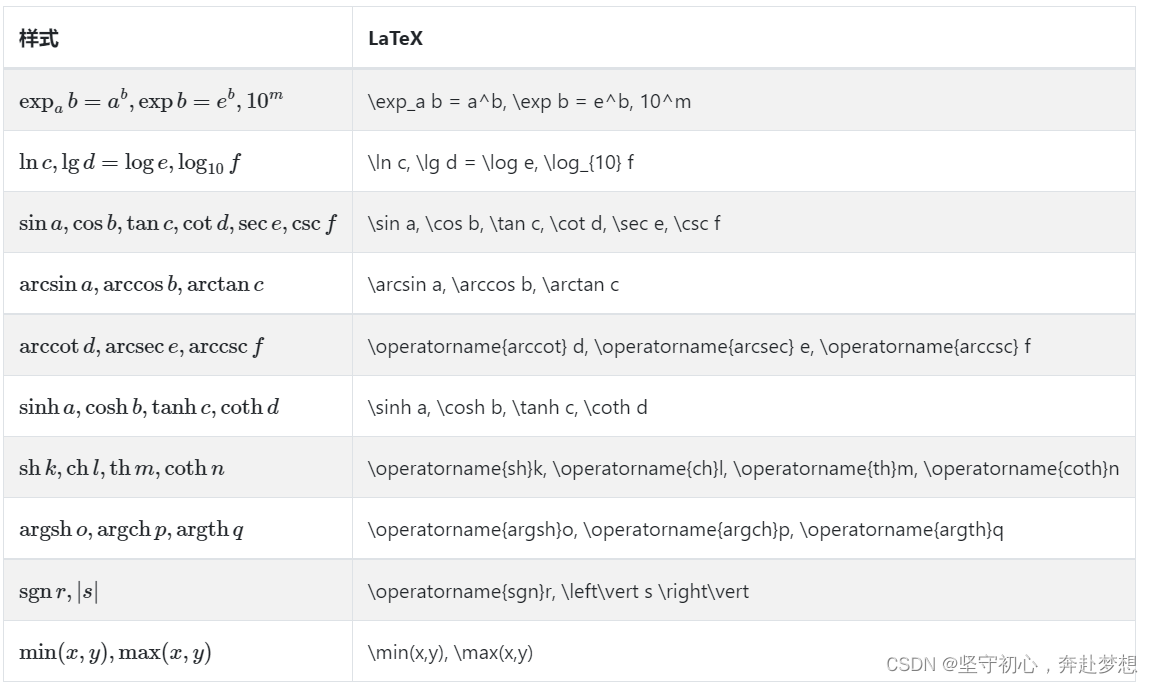

标准数值函数

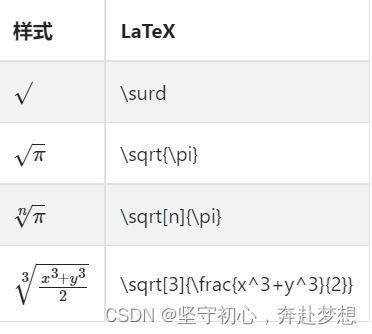

根式

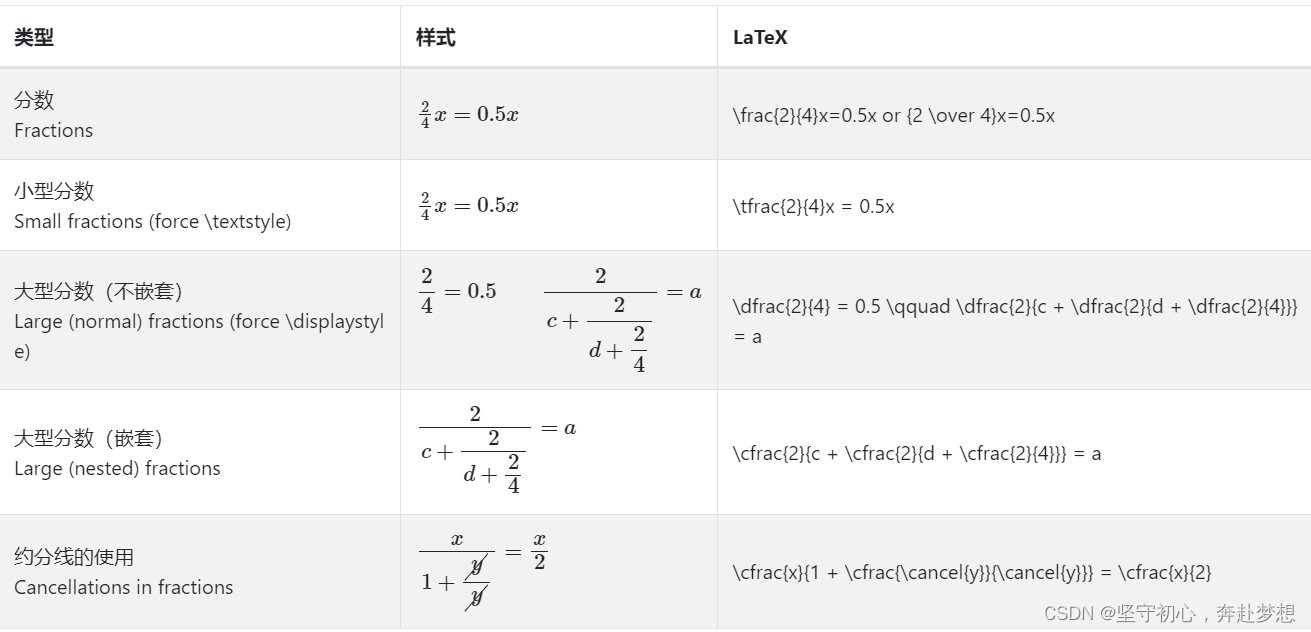

分数

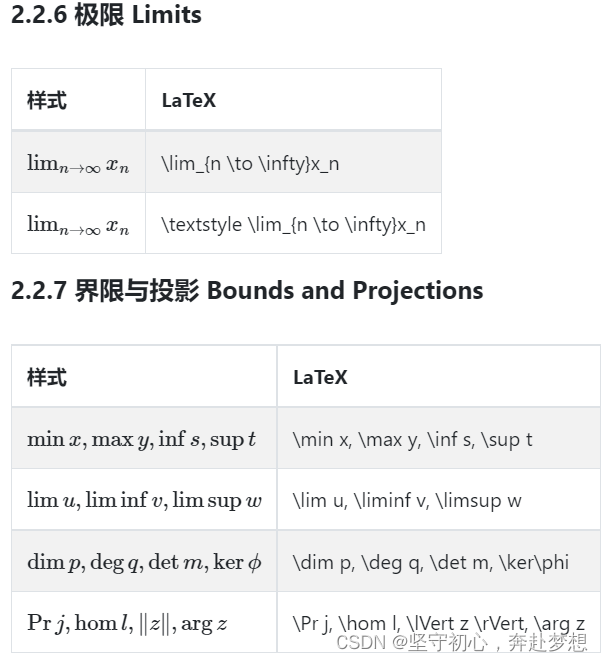

极限，界限与投影

微分与导数

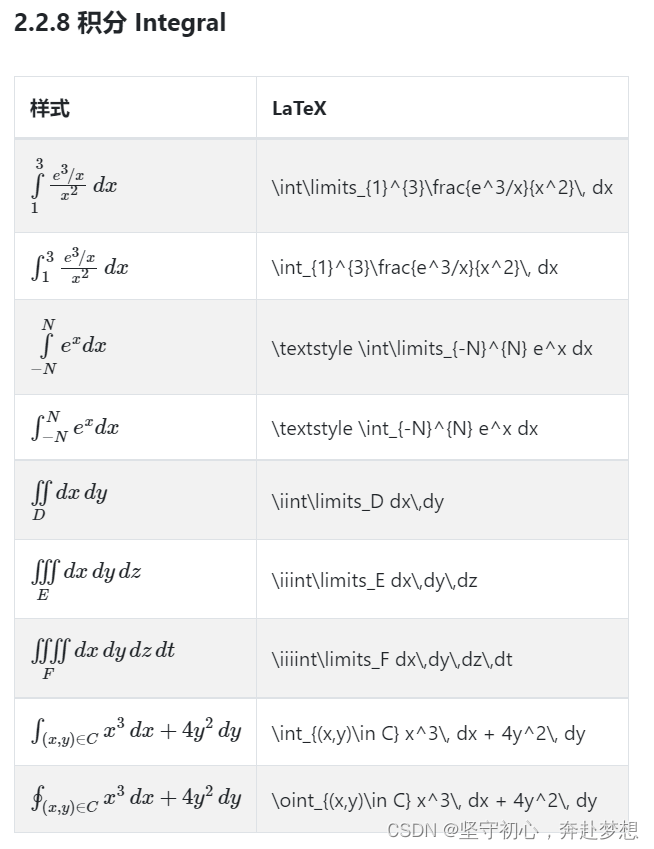

积分

图

插入Mermaid流程图

```mermaid
graph LR
A[长方形] -- 链接 --> B((圆))
A --> C(圆角长方形)
B --> D{菱形}
C --> D
``

插入甘特图

• 语法：

• 效果：

```mermaid
gantt
        dateFormat  YYYY-MM-DD
        title Adding GANTT diagram functionality to mermaid
        section 现有任务
        已完成               :done,    des1, 2014-01-06,2014-01-08
        进行中               :active,  des2, 2014-01-09, 3d
        计划中               :         des3, after des2, 5d
``

插入UML图

• 语法：

```mermaid
sequenceDiagram
张三 ->> 李四: 你好！李四, 最近怎么样?
李四-->>王五: 你最近怎么样，王五？
李四--x 张三: 我很好，谢谢!
李四-x 王五: 我很好，谢谢!
Note right of 王五: 李四想了很长时间, 文字太长了<br/>不适合放在一行.

李四-->>张三: 打量着王五...
张三->>王五: 很好... 王五, 你怎么样?
``

• 效果：

插入Flowchart流程图

• 语法：

• 效果：

```mermaid
flowchat
st=>start: 开始
e=>end: 结束
op=>operation: 我的操作
cond=>condition: 确认？

st->op->cond
cond(yes)->e
cond(no)->op
``

类图

• 语法：

classDiagram
    Class01 <|-- AveryLongClass : Cool
    <<interface>> Class01
    Class09 --> C2 : Where am i?
    Class09 --* C3
    Class09 --|> Class07
    Class07 : equals()
    Class07 : Object[] elementData
    Class01 : size()
    Class01 : int chimp
    Class01 : int gorilla
    class Class10 {
        >>service>>
        int id
        size()
    }
``

• 效果：
