一.实验目的
- 熟悉建模工具。
- 掌握简单工厂模式、工厂方法模式、抽象工厂模式,并进行设计应用。
二、实验内容
(1)、 简单工厂模式使用简单工厂模式模拟女娲(Nvwa)造人(Person),如果传入参数M,则返回一个Man对象,如果传入参数W,则返回一个Woman对象,请实现该场景。现需要增加一个新的Robot类,如果传入参数R,则返回一个Robot对象,对代码进行修改并注意女娲的变化。
(2)、 工厂方法模式海尔工厂(Haier)生产海尔空调(HaierAirCondition),美的工厂(Midea)生产美的空调(MideaAirCondition) 。使用工厂方法模式描述该场景,绘制类图并编程实现。
(3)、 抽象工程模式电脑配件生产工厂生产内存、CPU等硬件设备,这些内存、CPU的品牌、型号并不一定相同,根据下面的“产品等级结构-产品族”示意图,使用抽象工厂模式实现电脑配件生产过程并绘制相应的类图,绘制类图并编程实现。
三.简单工厂模式
1.题目分析:Human抽象产品类,它可以是一个接口,也可以是一个抽象类,其中包含了所有产品 具有的业务方法。具体产品类(Man、Women、Robot)是抽象产品类Human接口的子类,是一种具体产品,实现了在Human接口中定义的业务方法。
工厂类HumanFactory,是工厂类,它是整个系统的核心,它提供了静态工厂方法makeHuman()工厂方法中包含一个字符串类型的参数,在内部业务逻辑根据参数值的不同实例化不同的具体产品类,返回相应的对象。

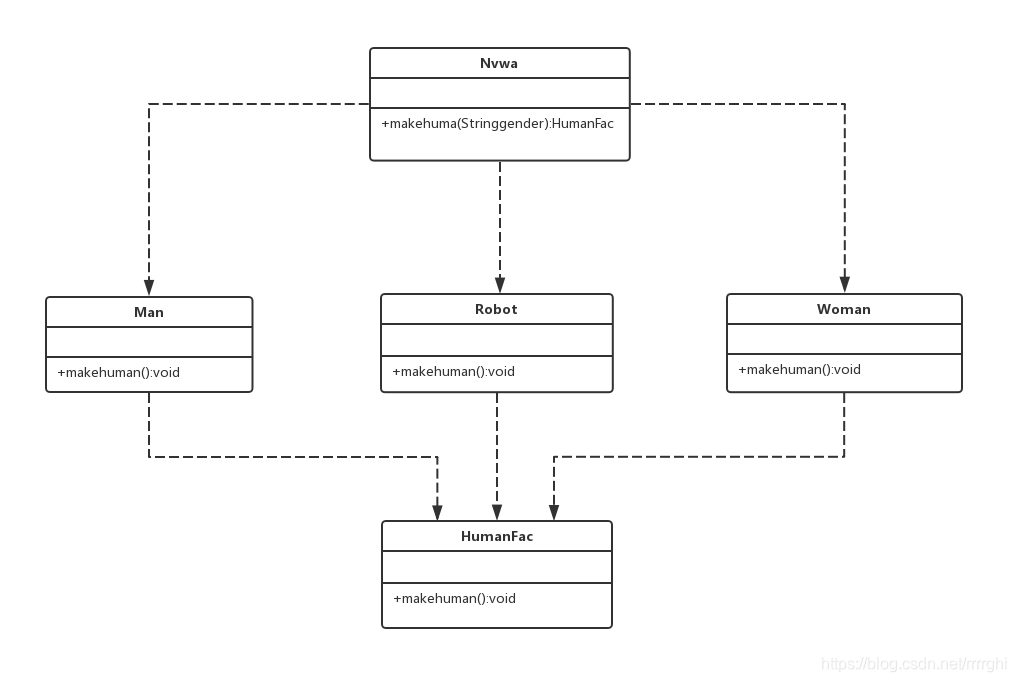

2.UML类图
3.程序实现
public class Client {
public static void main(String[] args) {
try{
HumanFac h = Nvwa.producehuman("M");
h.makehuman();
}catch(Exception e){
System.out.println(e.getMessage());
}
}
}
public interface HumanFac {
public void makehuman();
}
public class Nvwa {
public static HumanFac producehuman(String gender) throws Exception {
if (gender.equalsIgnoreCase("M")) {
System.out.println("女娲造出一个男孩!");
return new Man();
} else if (gender.equalsIgnoreCase("W")) {
System.out.println("女娲造出一个女孩!");
return new Woman();
} else if (gender.equalsIgnoreCase("R")) {
System.out.println("女娲造出一个机器人!");
return new Robot();
}else{
throw new Exception("女娲造人出错!");
}
}
}
public class Man implements HumanFac {
public void makehuman(){
System.out.println("女娲造人——男人!");
}
}
public class Woman implements HumanFac {
public void makehuman(){
System.out.println("女娲造人——女人!");
}
}
public class Robot implements HumanFac {
public void makehuman(){
System.out.println("女娲造人——机器人!");
}
}

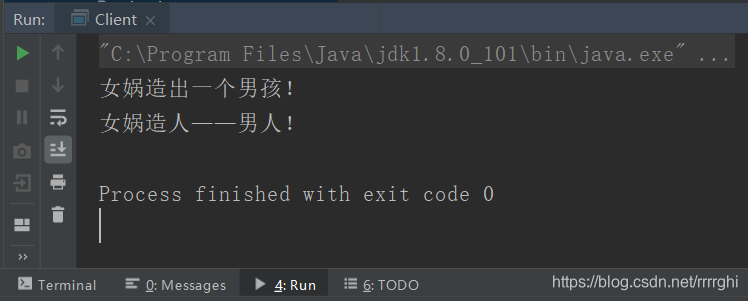

运行结果:
四.工厂方法模式
-
题目分析:
(1)创建抽象工厂:AirConditionFactory 抽象方法:productAirCondition()暗指工厂实现类功能为生产空调。
(2)创建抽象产品:AirCondition(空调) 抽象方法:produced()
(3)创建具体产品:HaierAirCondition(海尔空调)和MideaAirCondition (美的空调)实现抽象方法produced():这里可以输出一个信息,提示空调已生产或者正在使用,在后期控制台可以看。(4)创建具体工厂:HaierFactory(海尔工厂)和MideaFactory(美的工厂) 用来生产各自的空调;实现抽象方法:productAir() 返回类型是 Air(空调),各自工厂,返回的Air也不同。美的工厂返回MideaAirCondition,海尔工厂返回HaierAirCondition. -

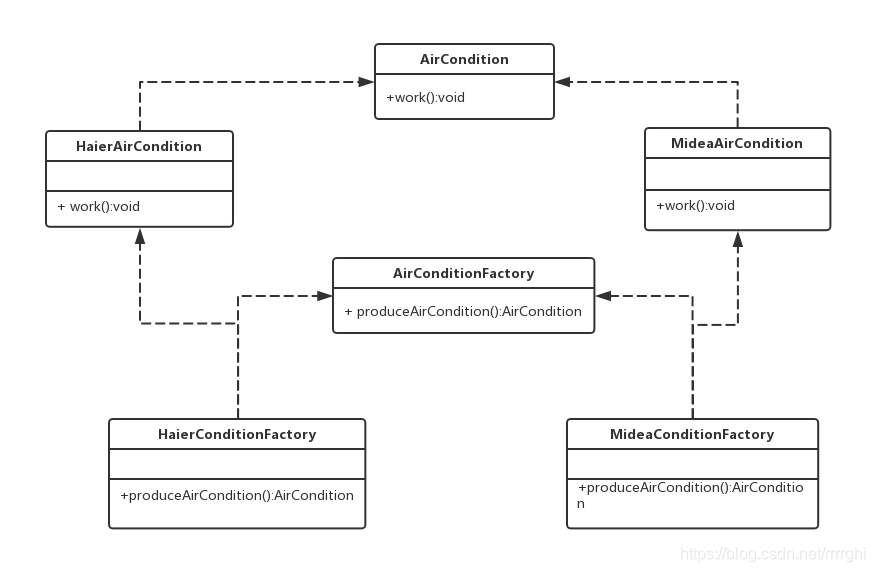

UML类图
-
程序实现
public interface AirConditionFactory {
AirCondition produceAirCondition();
}
public class HaierAirConditionFactory implements AirConditionFactory {
public HaierAirCondition produceAirCondition(){
System.out.println("Haier Air Condition produced!");
return new HaierAirCondition();
}
}
public class MideaAirConditionFactory implements AirConditionFactory{
public MideaAirCondition produceAirCondition(){
System.out.println("Midea Air Condition produced!");
return new MideaAirCondition();
}
}
public interface AirCondition {
void work();
}
public class HaierAirCondition implements AirCondition {
public void work(){
System.out.println("Haier AirCondition is working!");
}
}
public class MideaAirCondition implements AirCondition {
public void work(){
System.out.println("Midea Air Condition is working!");
}
}
public class AirConditionClient {
public static void main(String[] args) {
AirCondition haierCondition,mideaCondition;
AirConditionFactory haierConditionFactory = new HaierAirConditionFactory();
AirConditionFactory mideaConditionFactory = new MideaAirConditionFactory();
haierCondition = haierConditionFactory.produceAirCondition();
mideaCondition = mideaConditionFactory.produceAirCondition();
haierCondition.work();
System.out.println();
mideaCondition.work();
}
}

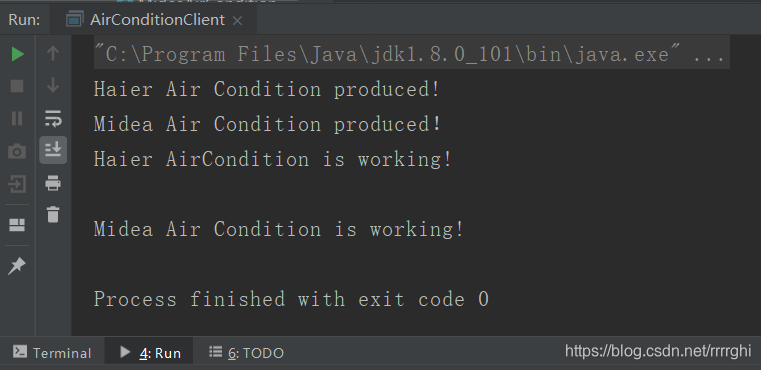

4.运行结果
五.抽象工程模式

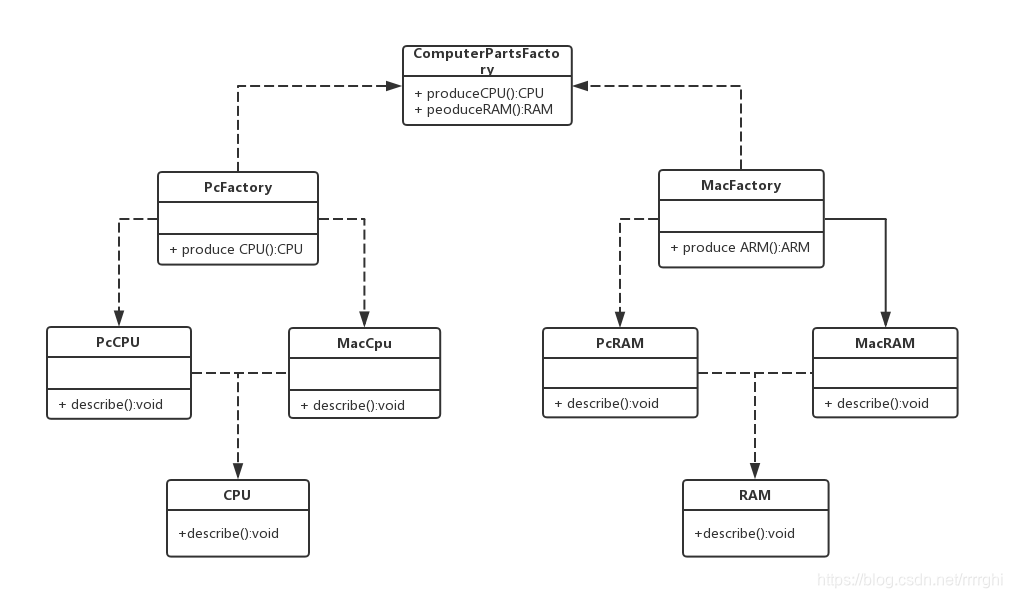

1.UML类图
2.程序实现
public interface CPU {
void describe();
}
public class PcCPU implements CPU {
public void describe(){
System.out.println("PcCPU");
}
}
public class MacCPU implements CPU {
public void describe(){
System.out.println("MacCPU");
}
}
public interface RAM {
void describe();
}
public class PcRAM implements RAM {
public void describe(){
System.out.println("PcRAM");
}
}
public class MacRAM implements RAM{
public void describe(){
System.out.println("MacRAM");
}
}
public interface ComputerPartsFactory {
CPU produceCPU();
RAM produceRAM();
}
abstract class PcFactory implements ComputerPartsFactory{
public PcCPU produceCPU(){
System.out.println("PcCPU produced!");
return new PcCPU();
}
public PcRAM produceRAM(){
System.out.println("PcRAM produced!");
return new PcRAM();
}
}
abstract class MacFactory implements ComputerPartsFactory {
public MacCPU produceCPU(){
System.out.println("MacCPU produced!");
return new MacCPU();
}
public MacRAM produceRAM(){
System.out.println("MacRAM produced!");
return new MacRAM();
}
public class ComputerPartsClient {
public static void main(String[] args) {
ComputerPartsFactory factory;
CPU cpu;
RAM ram;
factory = (ComputerPartsFactory) XMLUtil.getBean();
cpu = factory.produceCPU();
cpu.describe();
ram = factory.produceRAM();
ram.describe();
}
}
public class ComputerPartsClient {
public static void main(String[] args) {
try{
//ComputerPartsFactory factory = new MacFactory();
ComputerPartsFactory factory = new PcFactory();
RAM ram = factory.produceRAM();
CPU cpu = factory.produceCPU();
cpu.describe();
ram.describe();
}catch(Exception e){
System.out.println(e.getMessage());
}
}
}

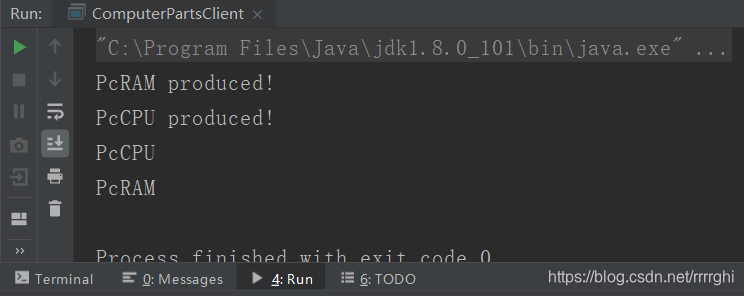

运行结果
