Cesium加载海量地下三维管线

最新推荐文章于 2025-10-17 21:11:40 发布
原创 最新推荐文章于 2025-10-17 21:11:40 发布 · 3.2k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了一种三维管线和管点的优化方案，通过合并至单一Command及使用I3DM技术来减少网络请求，实现了约20万条记录的高效渲染。在不同深度检测设置下，可以分别查看地下管网及地上的井盖、路灯等模型。

工具版本同波士顿，建模见另一篇文章
数据量
JS 36000
PS 52000
GD 18000
LD 44000
DX 18000
LT…
主要优化思路是
将管线和管点合并到一个Command，管点模型使用repeat合并为一个Command，多个管点使用I3DM，如果瓦片还有I3DM则用cpmt合并减少瓦片网络请求

数据量大概20万条记录（管点和管线），包含井、消防栓、路灯等模型还算比较流畅

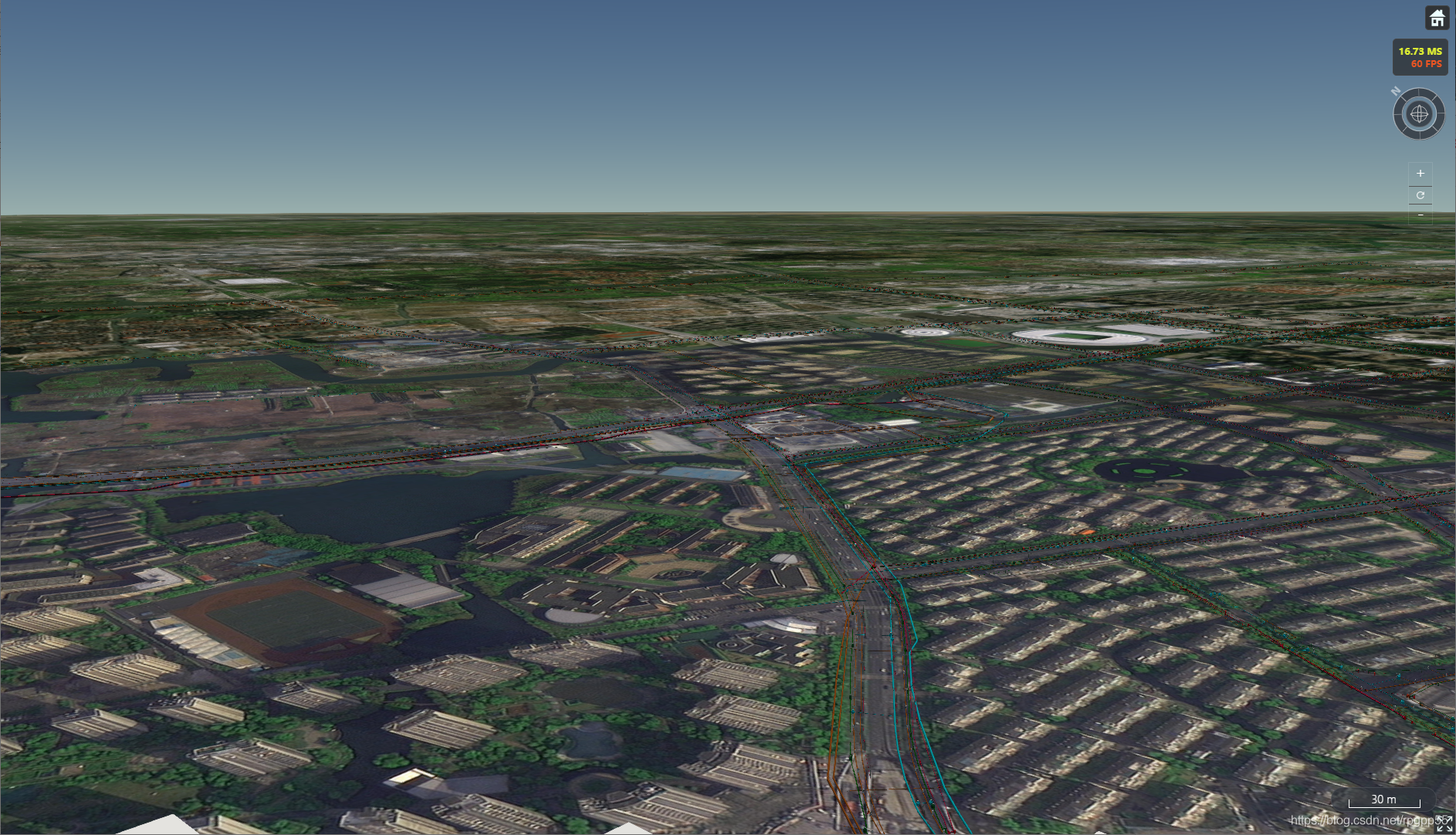

关闭深度检测看到地下管网
在这里插入图片描述

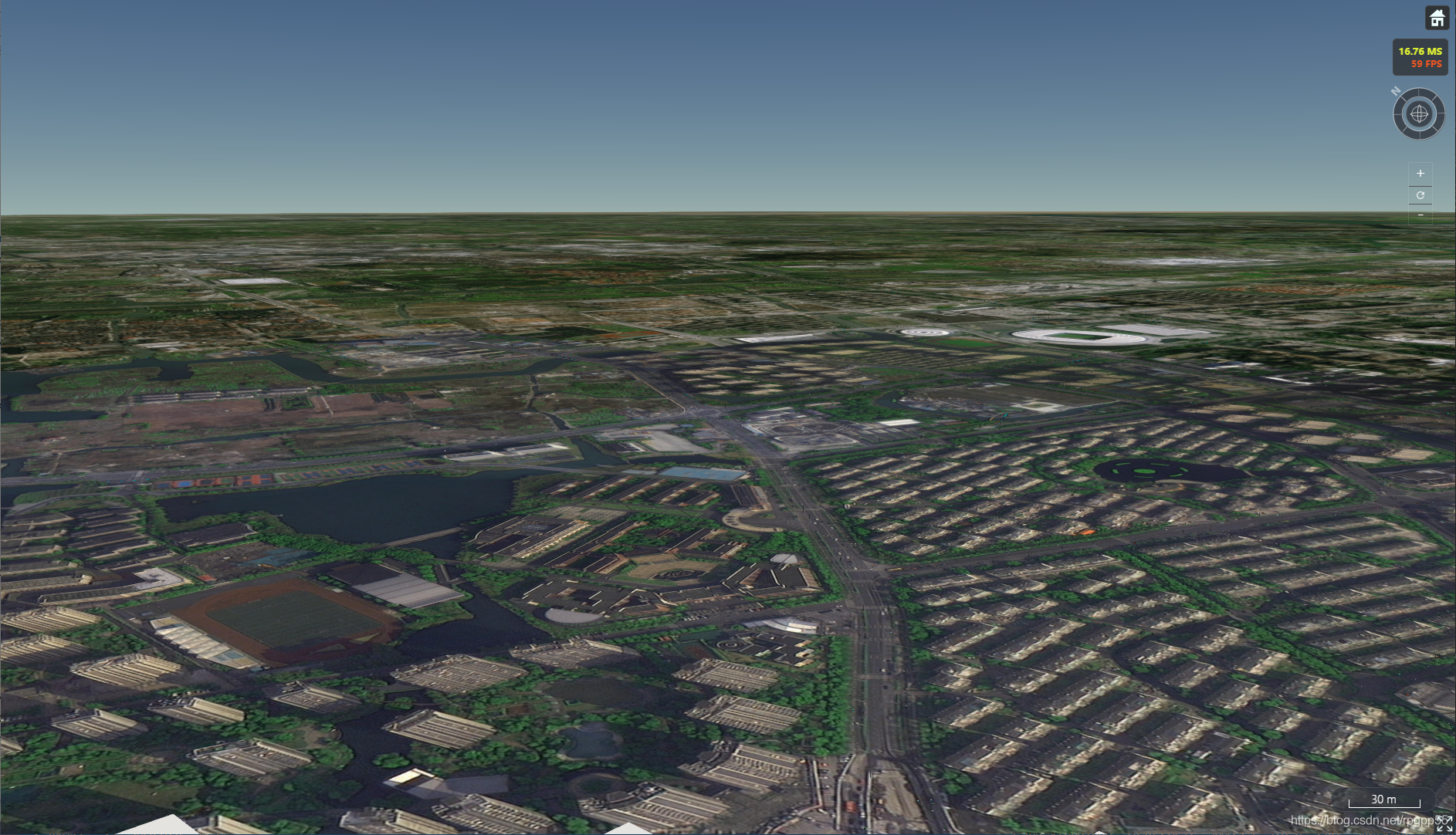

开启深度检测只看到井盖和路灯等地上模型
在这里插入图片描述

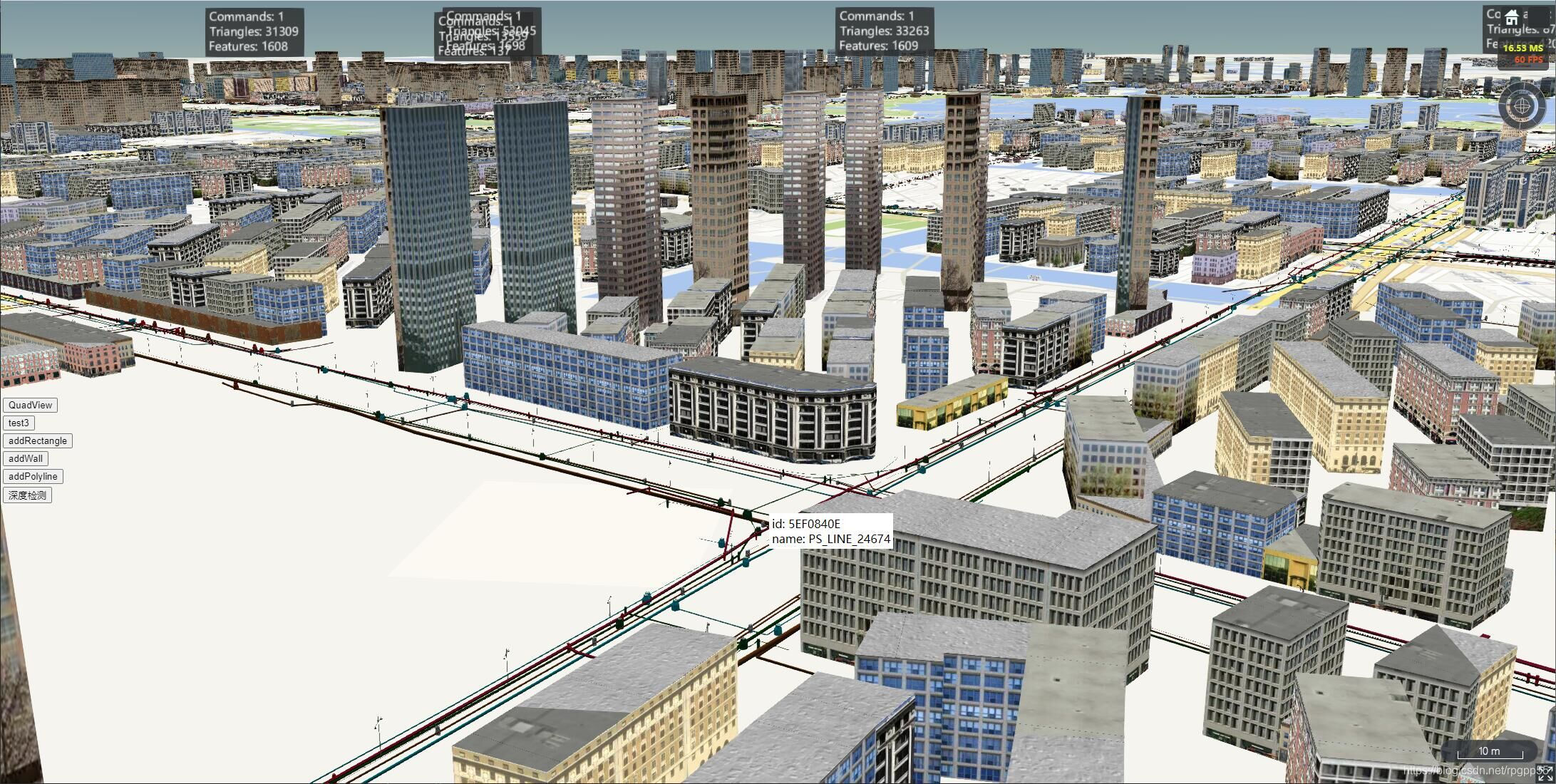

加上建筑还是有60帧
https://www.bilibili.com/video/BV1Sh411h74E
