都2021你还用PowerDesigner,快试试PDMan

在这里插入图片描述

我在软件项目中做数据库设计我用的是 PowerDesigner ,因为在之前认知各种产品中,没有任何一个软件工具可以替代它,谁让它的功能太强大。

前几天在论坛上看到一个朋友推荐一款 PDMan , 这是一款国内开源的数据库模型建模工具,PowerDesigner 中最常用功能在 PDMan 均已经实现,但 PDMan 的可视化界面很爽朗简洁,上手快,在官网介绍上看到它还提供了 WindowsMacLinux 三个平台版本。

这里我将我的体验向大家分享下。

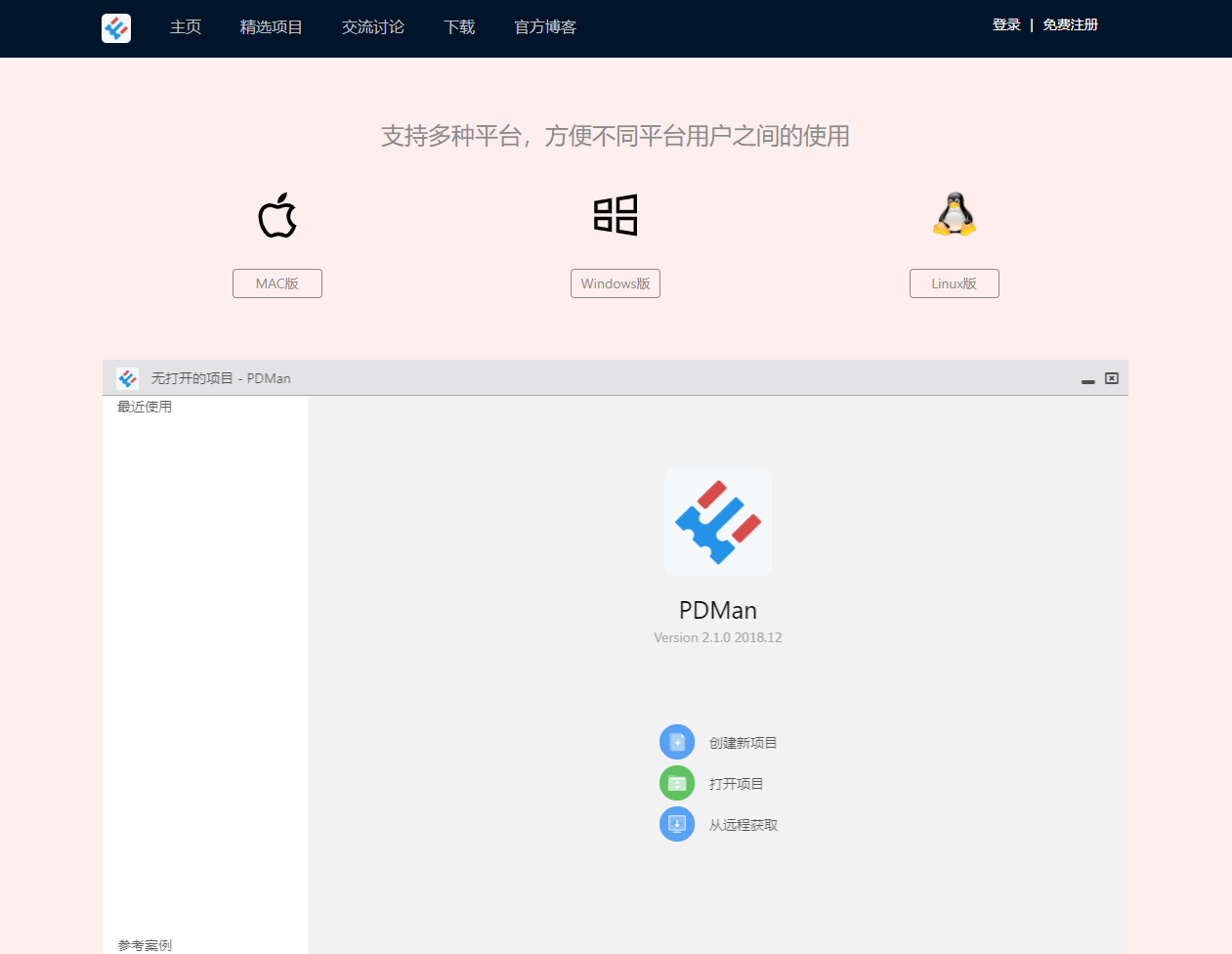

官网介绍

1. 下载

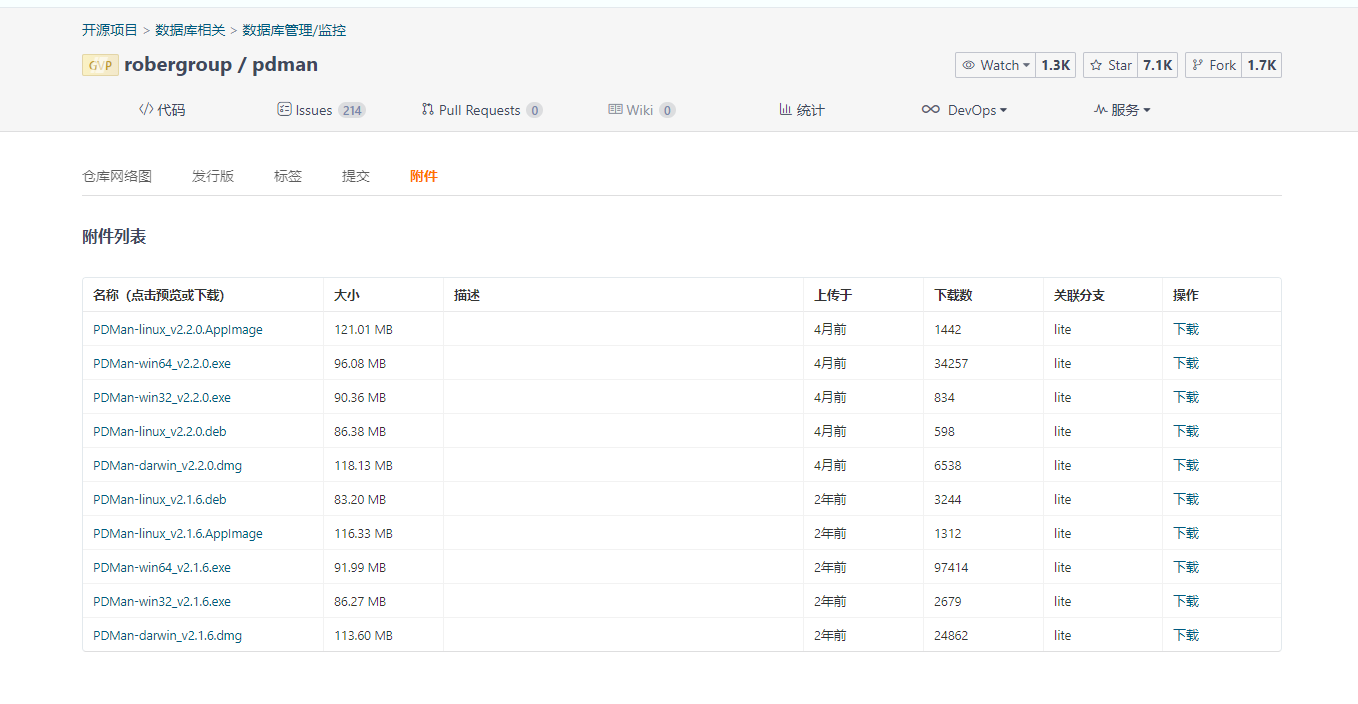

我们直接在官网中下载 PDMan-win64_x.x.x.exe,选择自己的操作系统对应的版本。

下载网页

安装文件比较简单,这里不多介绍啦。

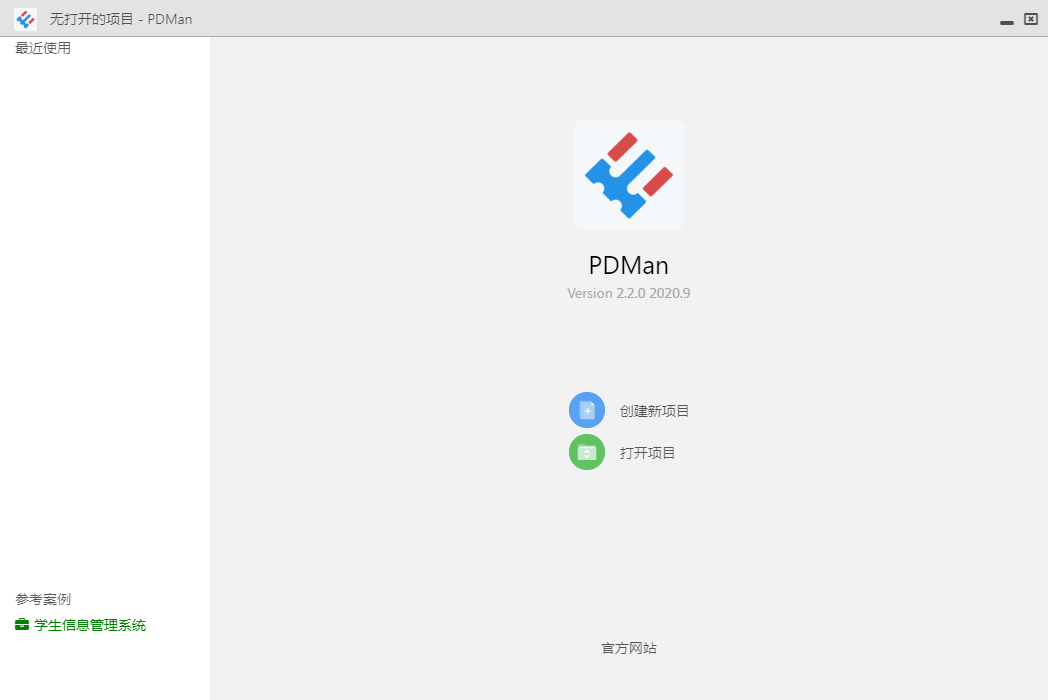

安装后打开 PDMan ,它默认提供一个案例,就是左下角这个 学生信息管理系统

20210104171220

2. 功能菜单

PDMan 使用的 JSON 文件,这里我连接本地 MySQL

创建项目1

创建项目2

创建项目3

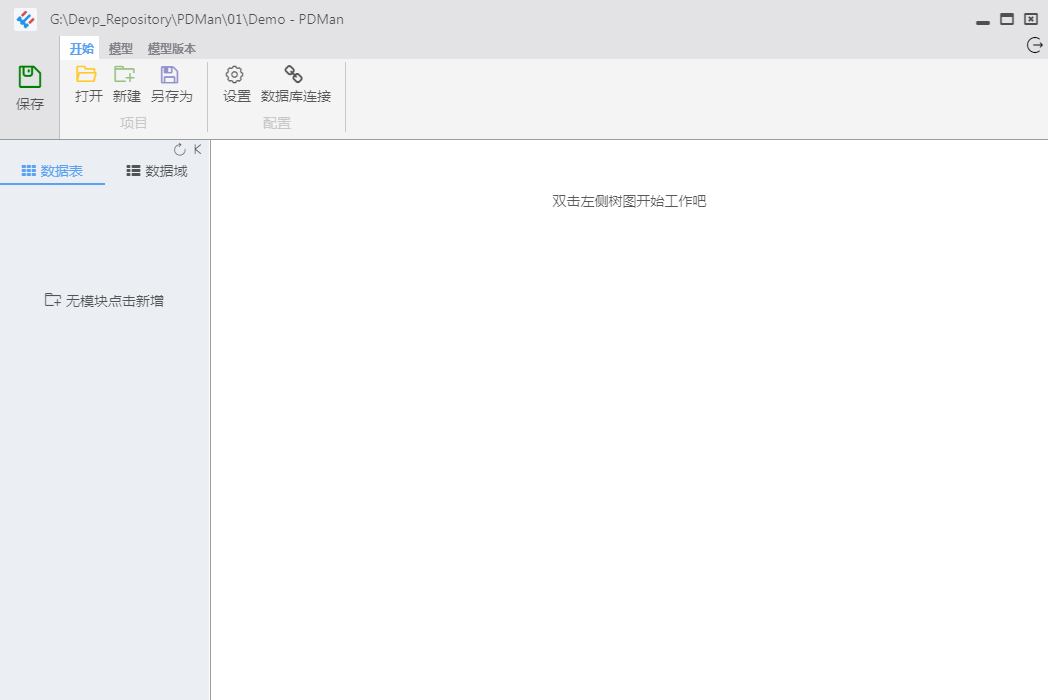

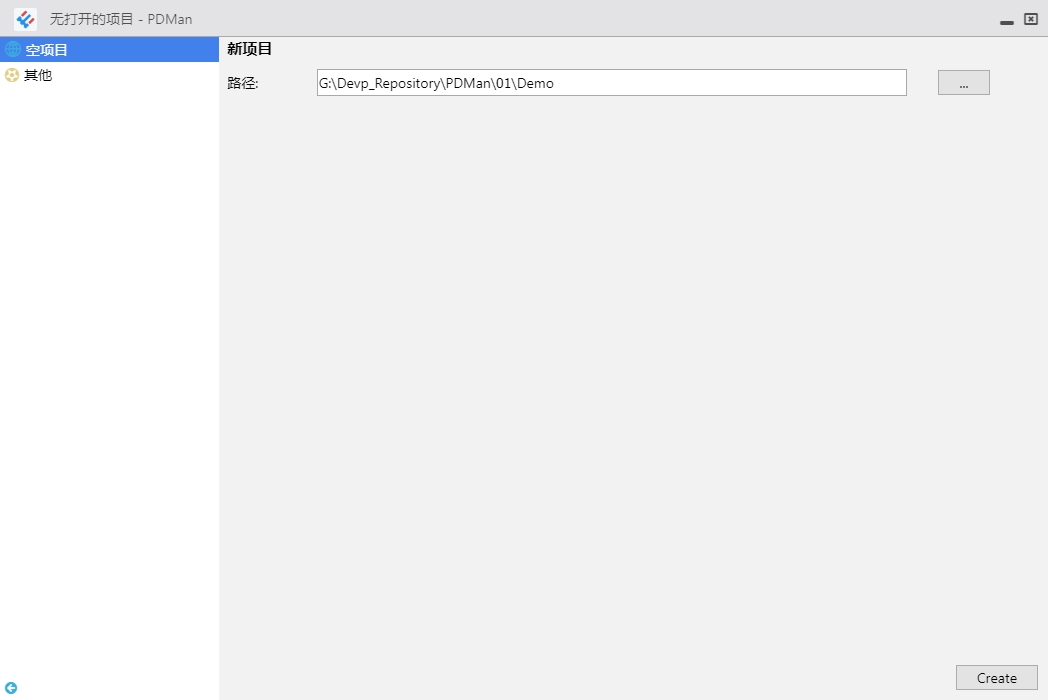

选择一个文件路径,点击右下角 create

2.1. 开始

2.1.1. 设置

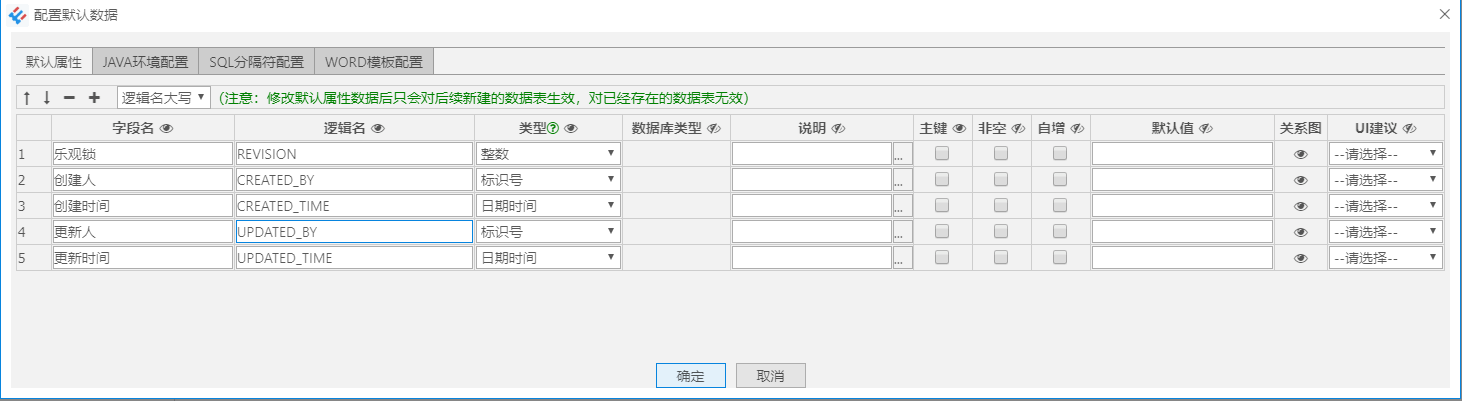

这块主要是全局个性化配置,这里默认有的列是 创建时间 create_time、更新时间 update_time、删除标记 delete_flag、乐观锁 revision ,配置后以后每创建一张表都会默认带上以上的字段。

20210104174815

2.1.2. 数据库连接

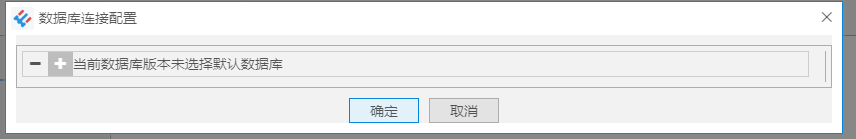

创建数据库连接

添加

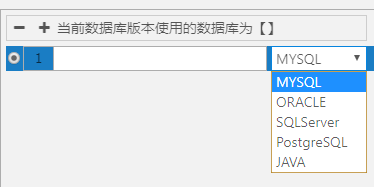

  • 选择需要连接的数据库类型

db type

  • 选择本地的一个数据库驱动

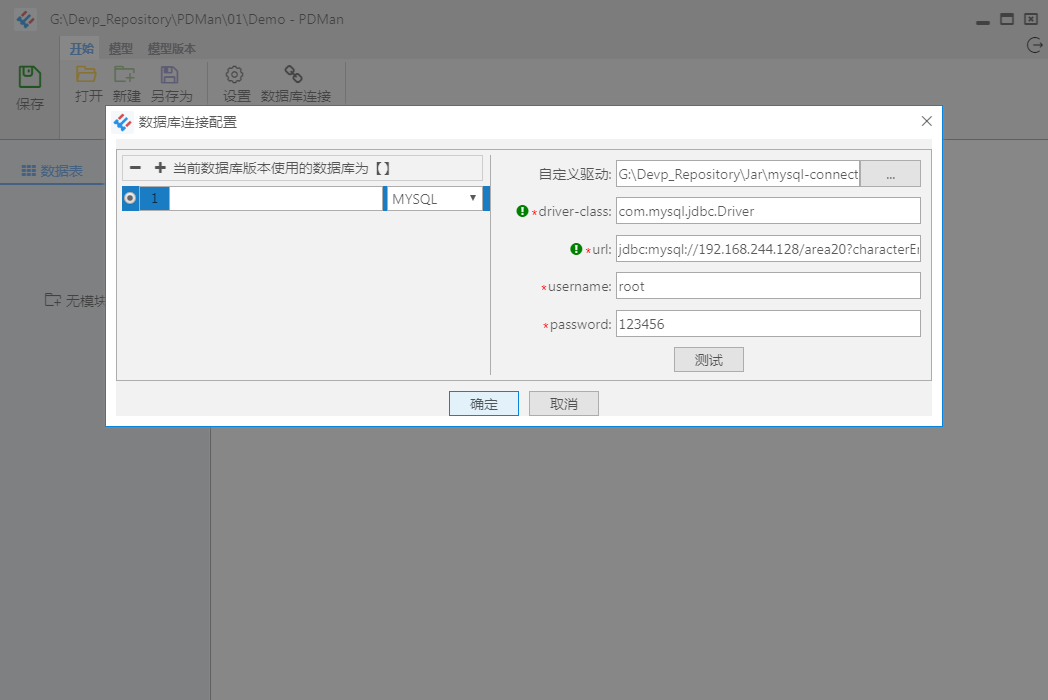

  • 填写数据库地址、数据库端口、数据库名以及密码

20210104172307

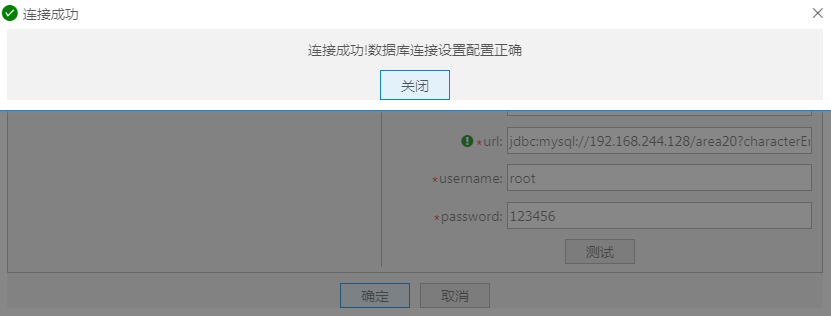

  • 点击 测试

测试

  • 确定提交后,这个连接就创建好

2.2. 模型

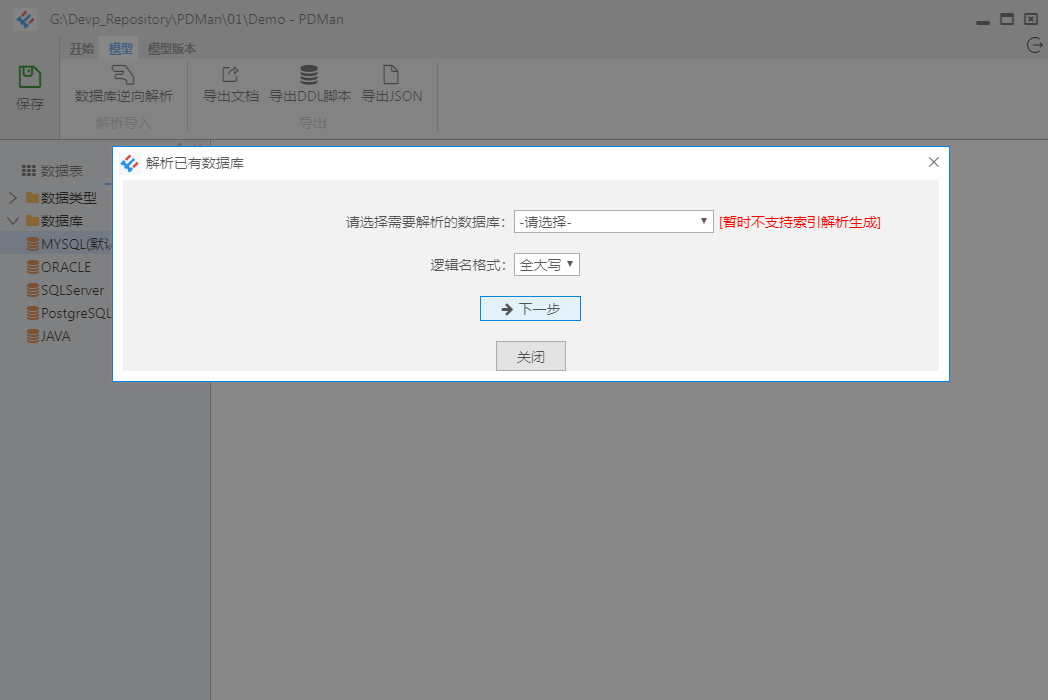

2.2.1. 数据库逆向解析

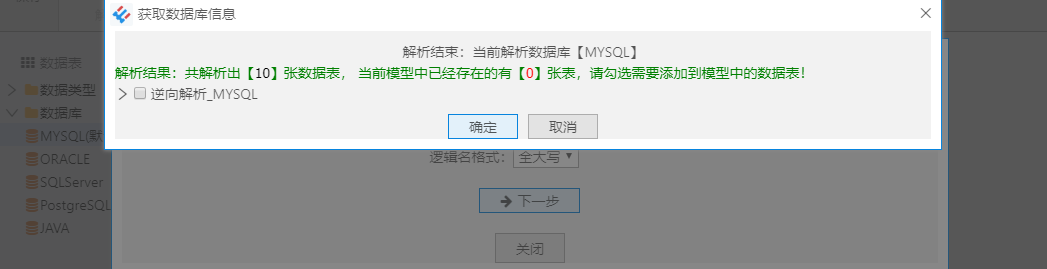

点击下一步生成。

20210104172946

20210104173051

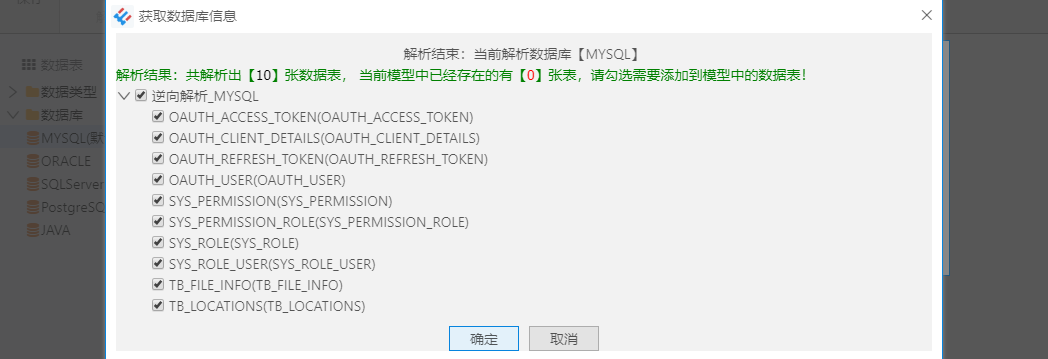

勾选需要逆向的表。

20210104173151

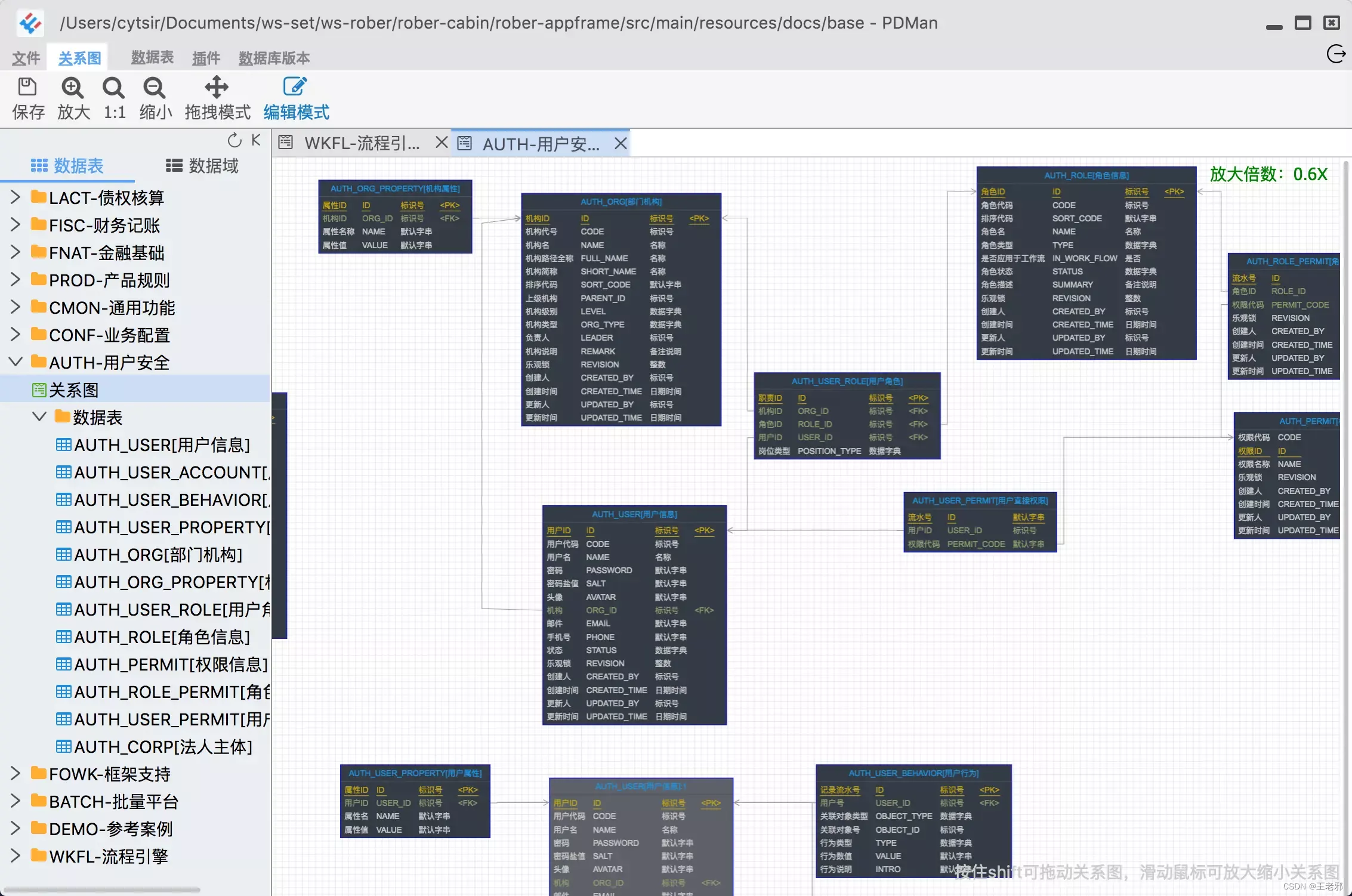

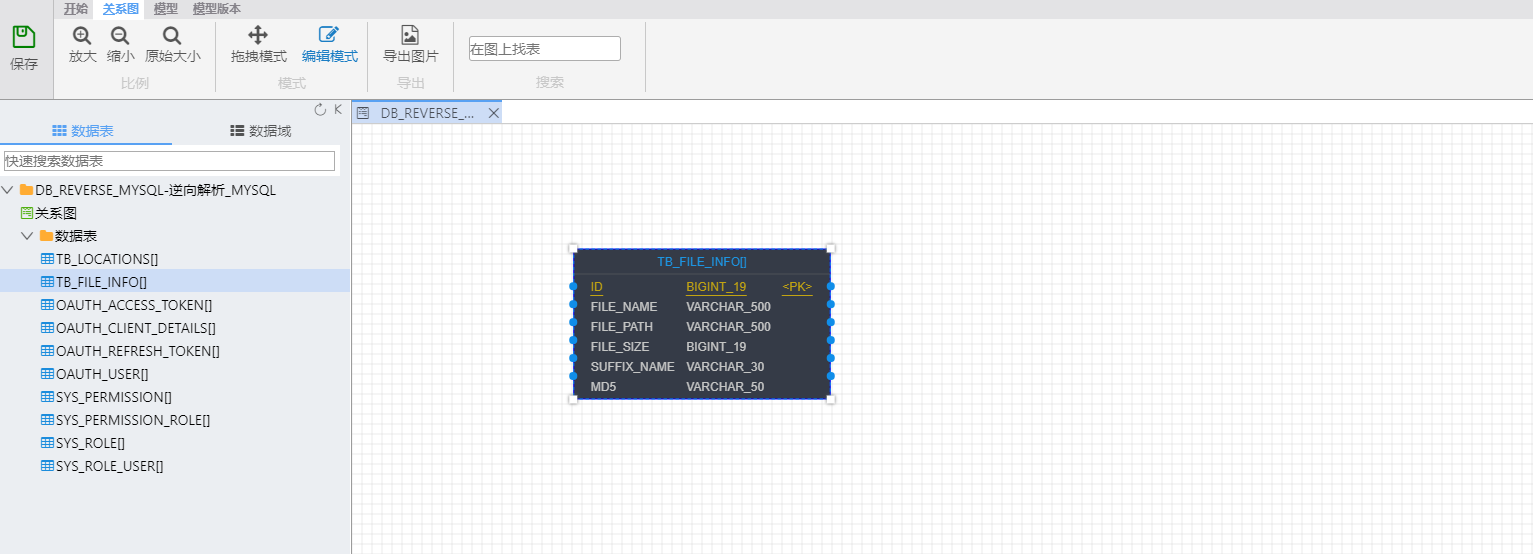

在数据表中我们可以看到逆向解析的表结构,坐标的这些表可以往右侧的网格处拖拽。

20210104173437

2.2.2. 导出文档

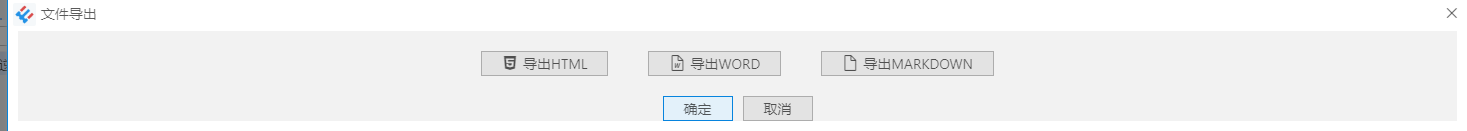

文档可以导出 HTMLWORDMARKDOWN 三种格式,文档内容包括各个表的字段属性,数据表间的关系图。

20210104173811

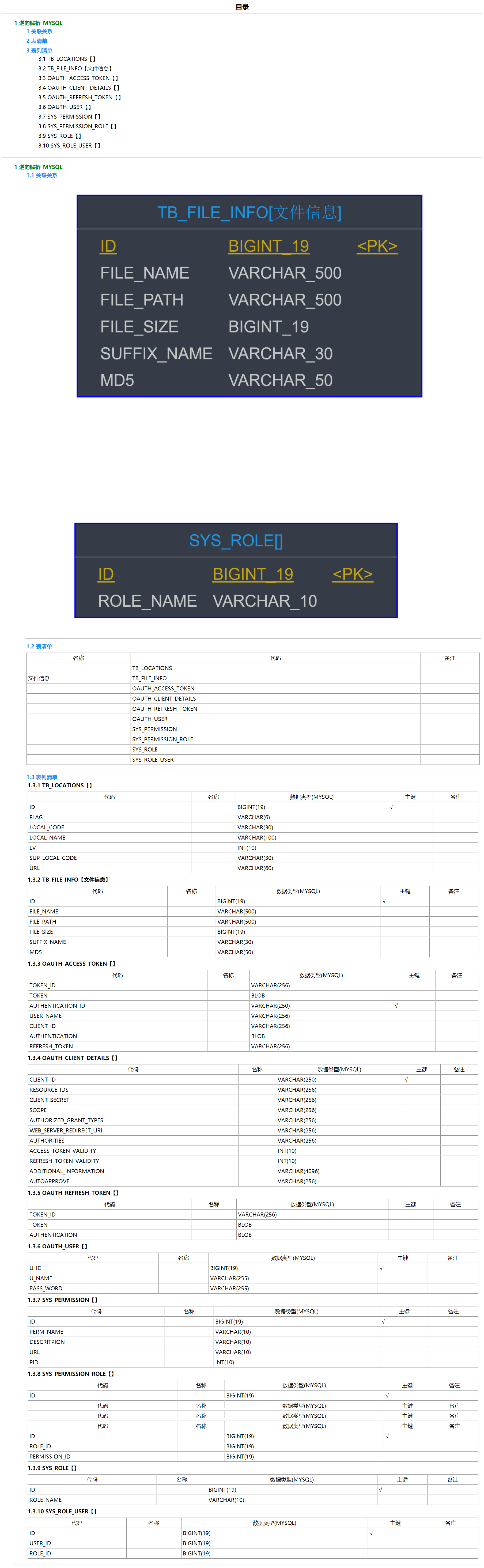

我用 HTML 导出做演示。

20210104174134

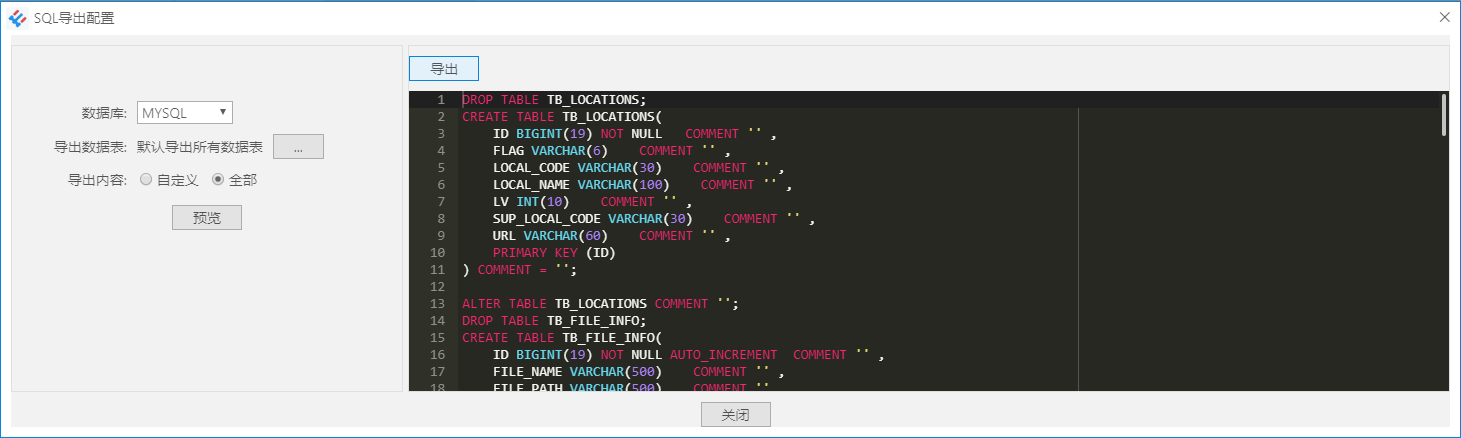

2.2.3. 导出DDL脚本

20210104174221

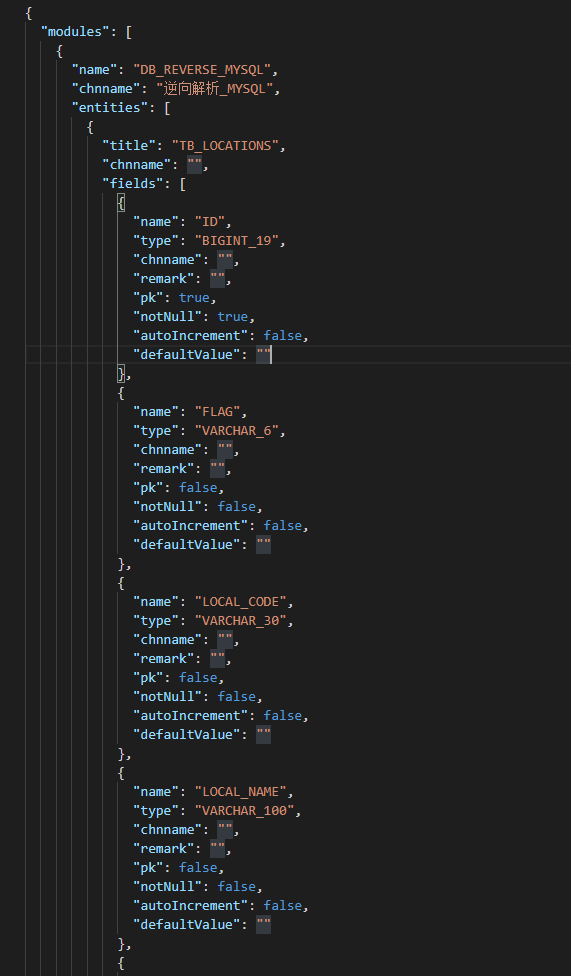

2.2.4. 导出JSON

20210104174359

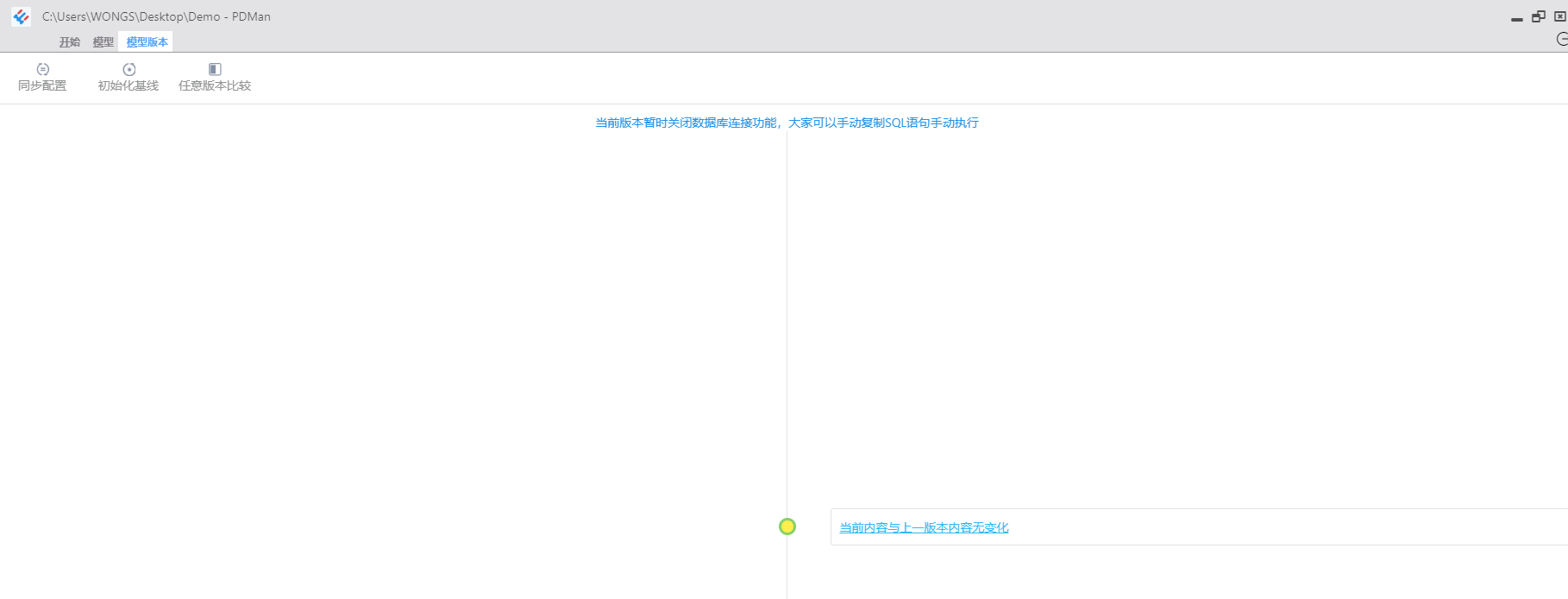

2.3. 模型版本

20210104174545

这个功能和 Git 相似,每次所修改的版本,以及对任意版本间的修改进行比对。
