I.问题现象、

2022年5月13日，接开发人员反馈，某仪表代码存在读取bug，当读取日，月冻结电度索引时，会导致频繁复位。也即发送01 03 29 00 00 01 CRCH，CRCL。报文时，仪表会产生复位现象。
经检查，仪表A会产生日冻结，月冻结，最值冻结数据错乱现象，仪表B 会导致复位现象。

II.问题分析

一、故障复现：

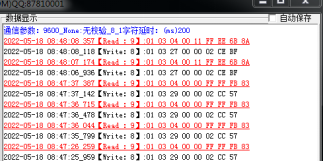

发送报文：

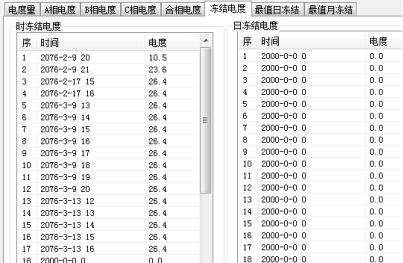

在这里插入图片描述报文正常应答。报文发送过后，日冻结，月冻结，最值冻结数据错误，EEPROM上电读取错误次数错误。其余数据正常。如下：日，月冻结。

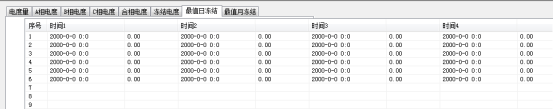

最值日冻结

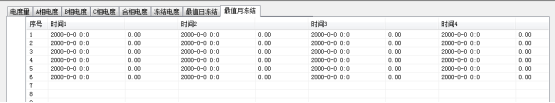

最值月冻结在这里插入图片描述
运行参数：

软件复位后：除了记录产生过错误，其他数据均正常。
错误次数不再增加，日月冻结及最值冻结数据恢复。

二、故障分析：

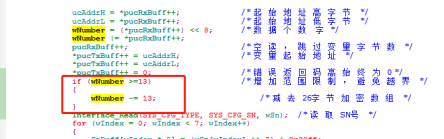

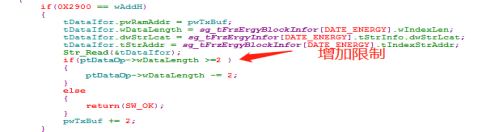

1、查看代码，发现代码存在范围越界bug，如下：

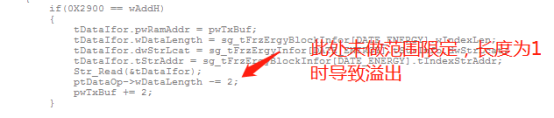

修改如下：
在这里插入图片描述

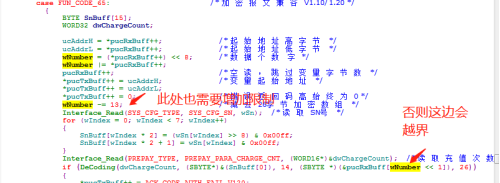

2、代码修改及举一反三。

修改如下：(2700 2900 均修改。)

3、仿真验证

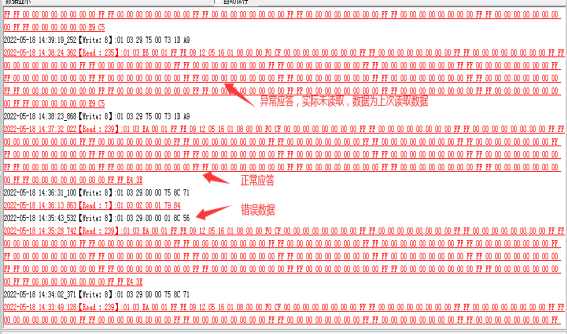

修改前：
发生溢出后，接口调用EEPROM读取指针为空。实际未读取，默认应答发送缓冲内数据，也即上次数据。

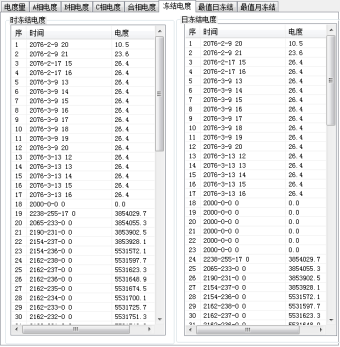

不发生错误，实际数据应该如下：
在这里插入图片描述
相关存储内存大小为124字。static WORD16 sg_awComBuf[124];
发生错误后，内存地址从2DA0开始，自2EC6地址溢出，发生错误。总计126字，溢出。最大地址到2FA2

查看MAP文件，查到相关地址分配为
sg_ptComReg 0x10002f88 0xe0 Data Lc modbus.o [1]
sg_ptDevList 0x10002e98 0xf0 Data Lc Interface.o [1]
sg_awComBuf 0x10002da0 0xf8 Data Lc modbus.o [1]
正是接口文件溢出地址。
在这里插入图片描述

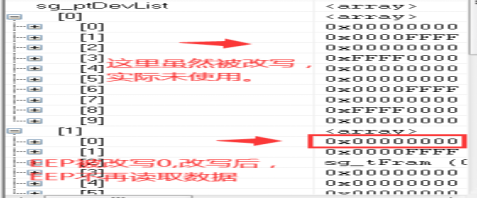

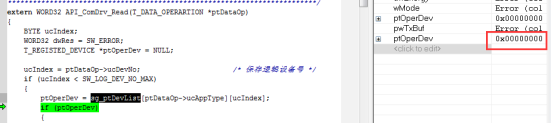

实际被错误改写的接口地址只有EEPROM。如下所示：

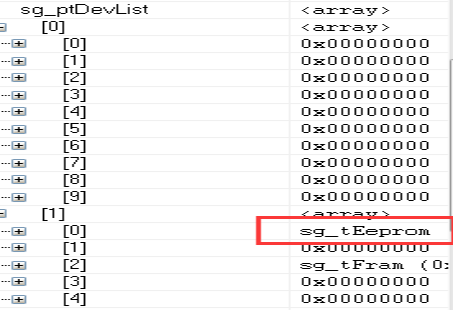

正常的分配如下图：

sg_ptDevList 数据被覆盖后，无法恢复。只能复位/重启进行恢复。
继续排查，上述数据被修改后，发生EEPROM存储也会一致失败，跟故障情况相符。

综上，数据只是显示错误，实际并未错误，设计上重要的数据存在FRAM中，EEPROM仅用作重要数据备份以及一些不重要的数据存储。

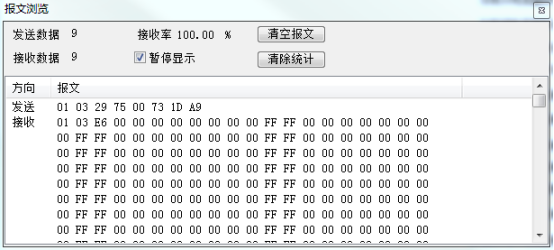

相关数据如下：
在这里插入图片描述
发生异常后，上述数据无法正常读写。

修改后：
验证功能正常。

III.解决措施

临时措施：
1、改bug实际使用中不会发生，测试存在bug，已出货产品，库存品均不处理。

   永久措施

1、代码修改，试流，变更。

IV.总结建议

  执行减操作时，需要避免溢出情况的发生。
