【PB案例学习笔记】-38设置数据窗口条件位图

写在前面

这是PB案例学习笔记系列文章的第33篇，该系列文章适合具有一定PB基础的读者。

通过一个个由浅入深的编程实战案例学习，提高编程技巧，以保证小伙伴们能应付公司的各种开发需求。

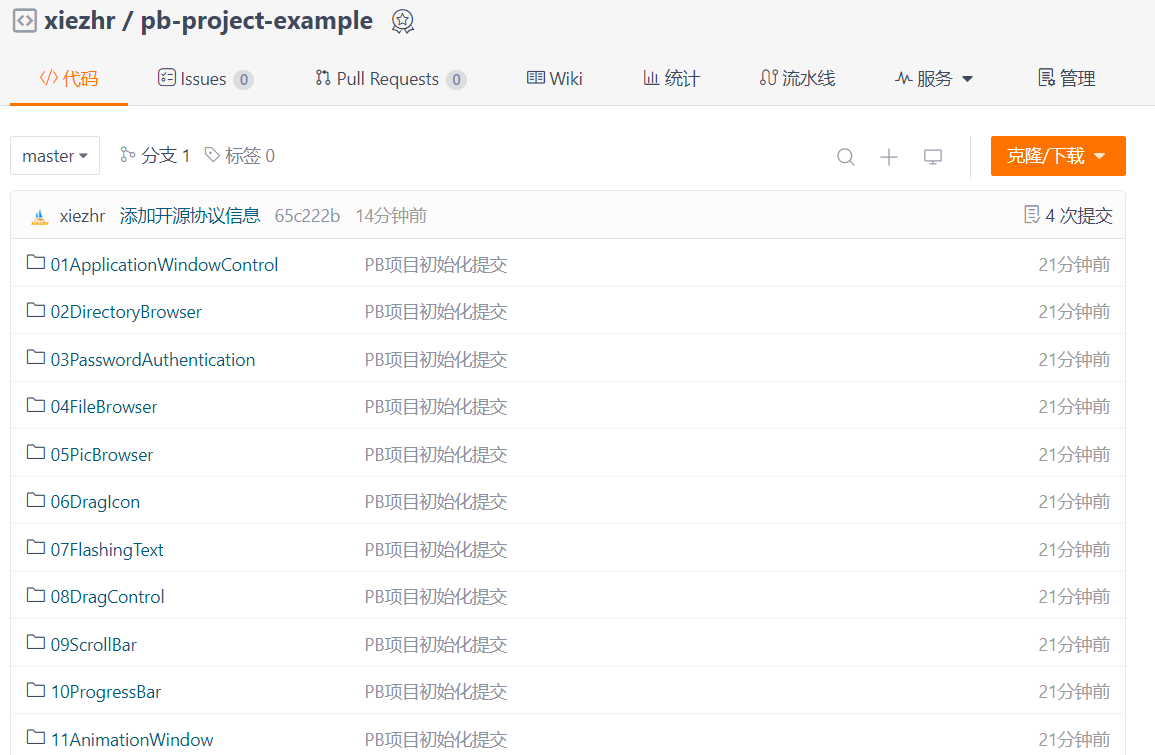

文章中设计到的源码，小凡都上传到了gitee代码仓库https://gitee.com/xiezhr/pb-project-example.git

需要源代码的小伙伴们可以自行下载查看，后续文章涉及到的案例代码也都会提交到这个仓库【pb-project-example】

如果对小伙伴有所帮助，希望能给一个小星星⭐支持一下小凡。

一、小目标

本案例中我们将在上一案例的基础上，在男生性别栏显示男生头像，女生性别栏显示女生头像。
通过条件位图，可以使得表格更加美观。

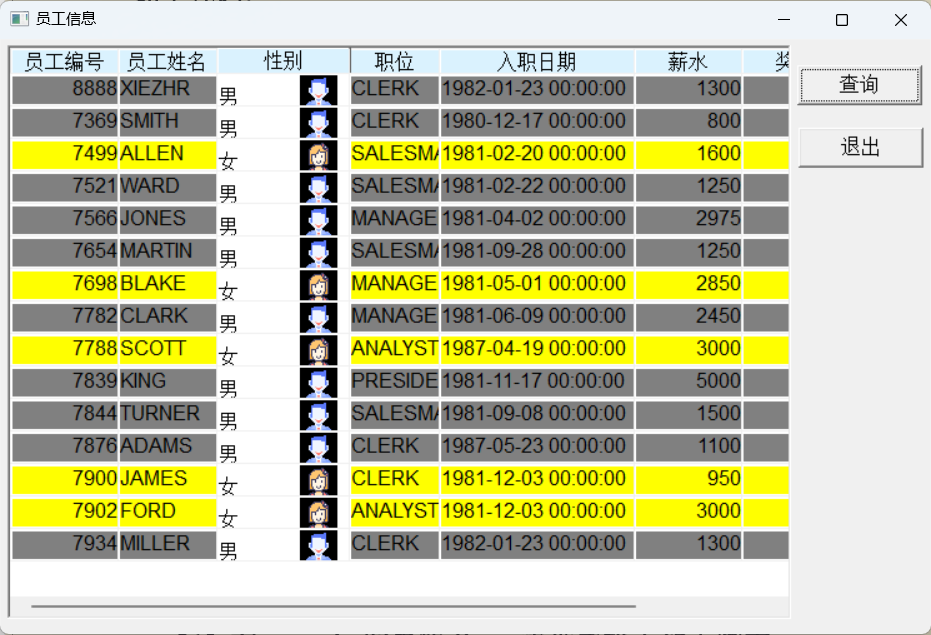

最终效果如下：

二、实现思路

通过向数据窗口中插入位图，然后有条件的设置位图的Visible属性，从而实现条件位图的显示与隐藏的效果。
是指位图的条件表达式为：

if(条件="?",1,0)

在满足条件="?" 的情况下，位图的Visible属性由中间的一个数字决定，否则位图的Visible属性由最后一个数字决定。
其中1表示显示，0表示隐藏。

三、创建程序基本框架

有了基本思路之后，我们就动起来开始写程序了

① 新建examplework 工作区

② 新建exampleapp应用

③ 新建w_main窗口，并将其Title设置为"设置数据窗条件位图"

由于文章篇幅的原因，以上步骤就不再赘述，如果忘记的小伙伴可以翻一翻该系列第一篇文章复习一下

④ 按照上一个案例设置数据窗背景颜色

四、设置条件位图

4.1 添加位图

① 单击选中picture 控件

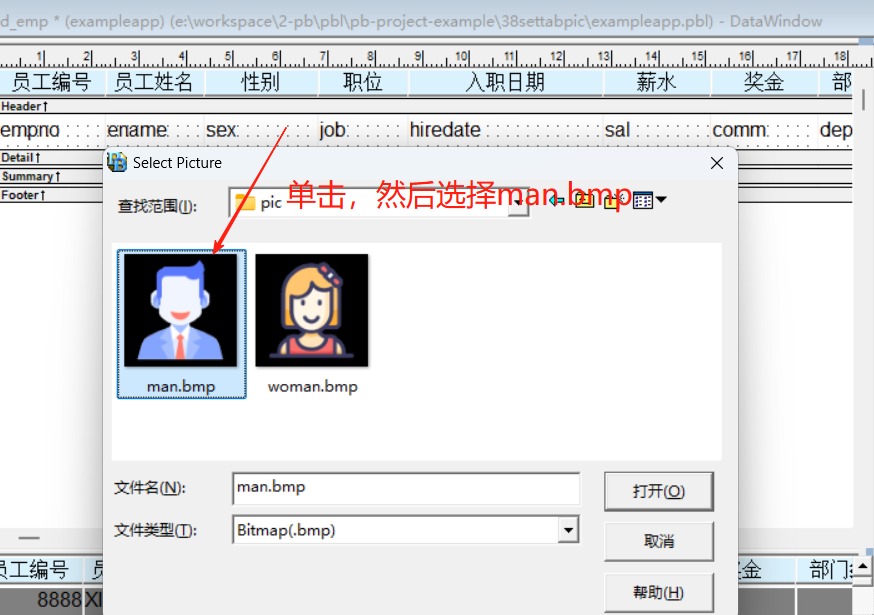

② 单击Header 和Detail两条带之间的sex字段，在弹出的对话框中选择man.bmp，单击“打开”按钮，添加到数据窗口中，

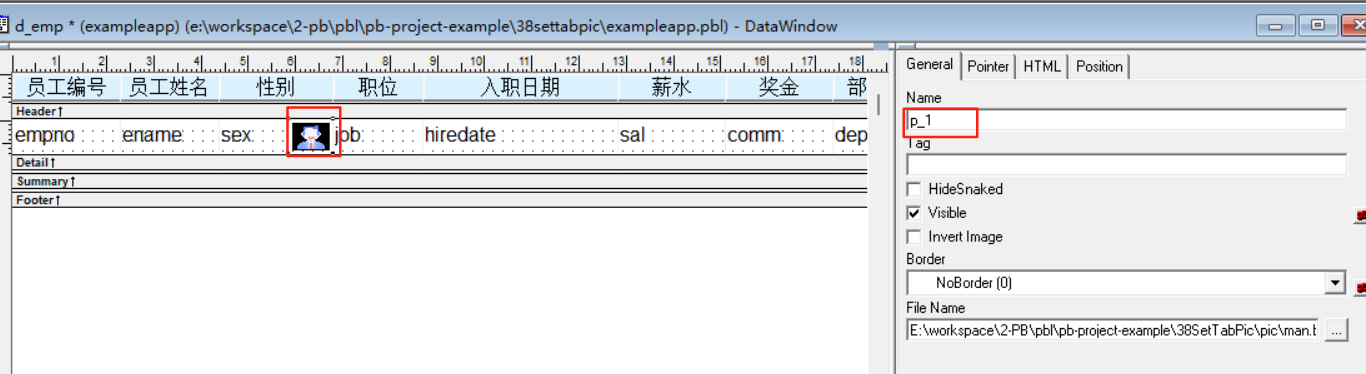

位图名为p_1


② 同样的方法，再将woman.bmp添加到数据窗口的sex字段中，位图名为p_2，调整合适的位置

4.2 设置位图p_1显示条件

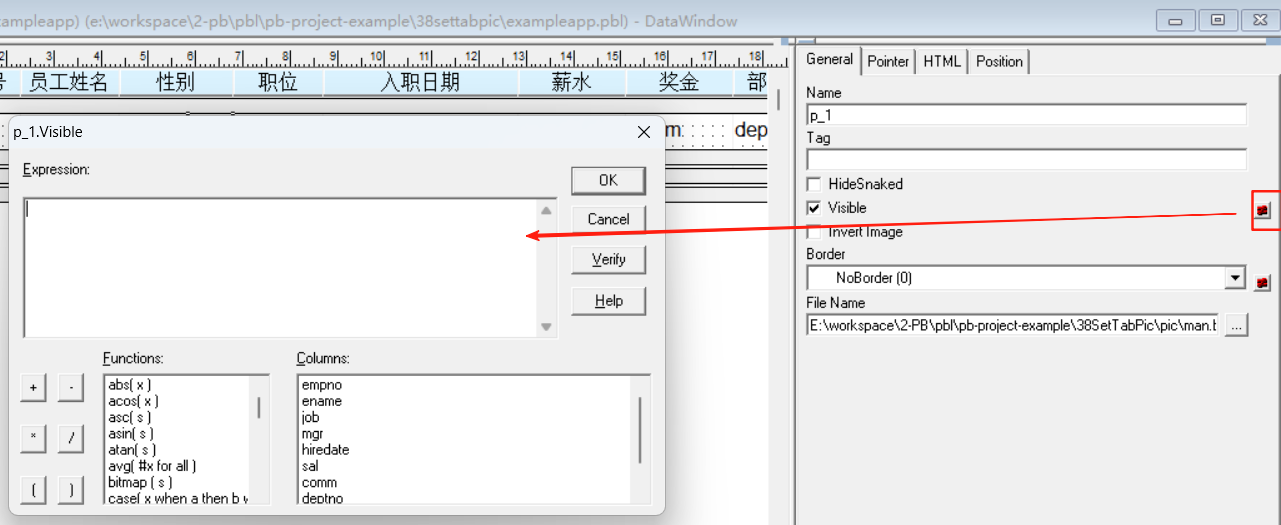

① 选择p_1位图，在属性编辑器中，单击Visible属性后的小按钮

② 在弹出设置窗口中输入如下代码

if(sex="1",1,0)

4.3 设置位图p_2显示条件

① 选择p_2位图，在属性编辑器中，单击Visible属性后的小按钮

② 在弹出设置窗口中输入如下代码

if(sex="2",1,0)

五、编写代码

① 在开发界面左边的System Tree 中双击exampleapp 应用对象，然后再open事件中添加如下代码

SQLCA.DBMS = "O90 Oracle9i (9.0.1)"
SQLCA.LogPass = 'tiger'
SQLCA.ServerName = "127.0.0.1:1521/orcl"
SQLCA.LogId = "scott"
SQLCA.AutoCommit = False
SQLCA.DBParm = "PBCatalogOwner='scott'"

connect;
open(w_main)

② 在开发界面左边的System Tree 中双击exampleapp 应用对象，然后再close事件中添加如下代码

disconnect;

③ 在w_main窗体中查询按钮cb_1中添加如下代码

dw_1.settransobject( sqlca)
dw_1.retrieve()

⑤ 在在w_main窗体中退出按钮cb_2中添加如下代码

close(w_main)

六、运行程序

运行程序,看看有没有达到预期效果
