进化论*熊飞（2017年11月9日）:

潘老师，能在EA中设置 业务用例 关联 关系设定时能自动带有起始→目标 （箭头）吗？

潘加宇:

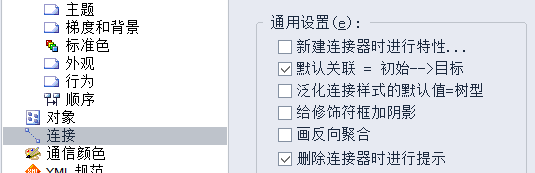

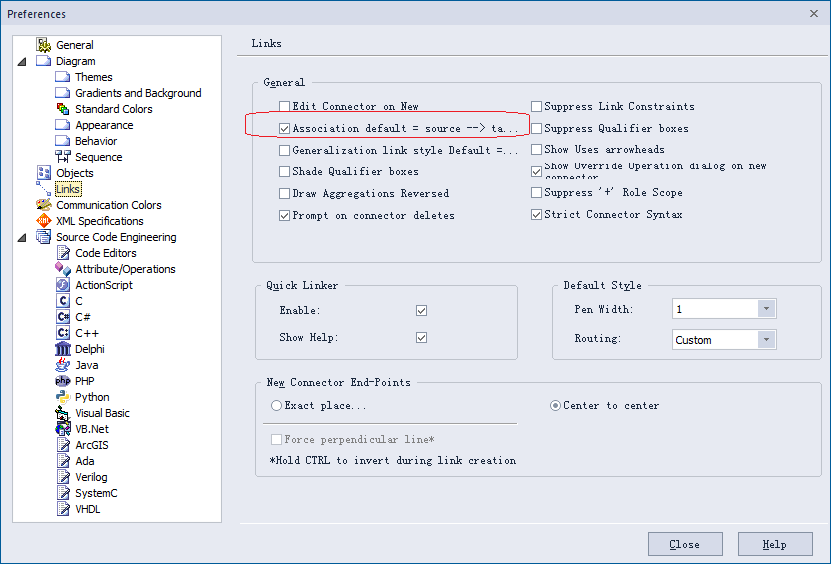

Start > Workspace > Preferences > Preferences > Links



进化论*熊飞:

好了，谢谢！
