Android Studio ndk-Jni开发 示例

Java Native Interface (JNI)标准是java平台的一部分，它允许Java代码和其他语言写的代码进行交互。JNI 是本地编程接口，它使得在 Java 虚拟机 (VM) 内部运行的 Java 代码能够与用其它编程语言(如 C、C++ 和汇编语言)编写的应用程序和库进行交互操作。
由于Android的应用层的类都是以Java写的，这些Java类编译为Dex型式的Bytecode之后，必须靠Dalvik虚拟机(VM: Virtual Machine)来执行。VM在Android平台里，扮演很重要的角色。
（多的咱不说了,介绍什么的 到处都有可以去搜一下）

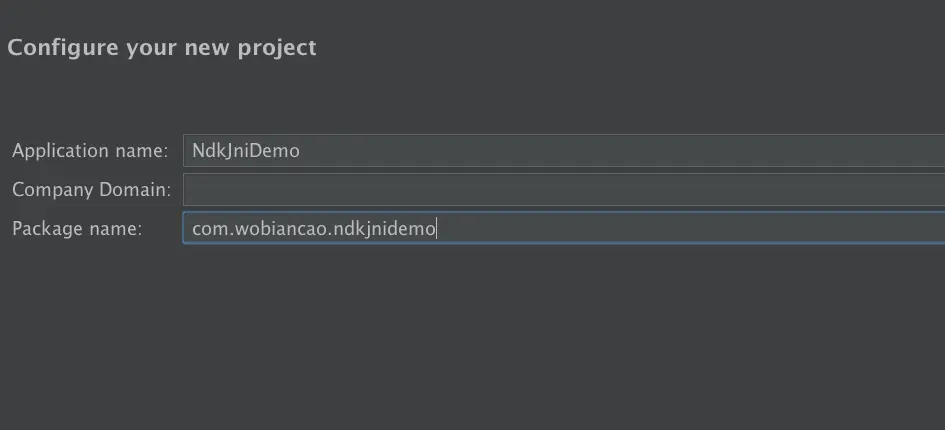

咱们先建一个NdkJniDemo的工程


新建JniUtils类实现native方法

public class JniUtils {
    public static native String getStringFormC();
}

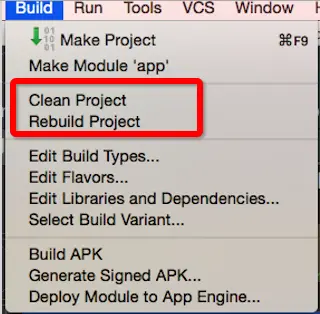

然后clean project 再rebuild project 生成class文件，

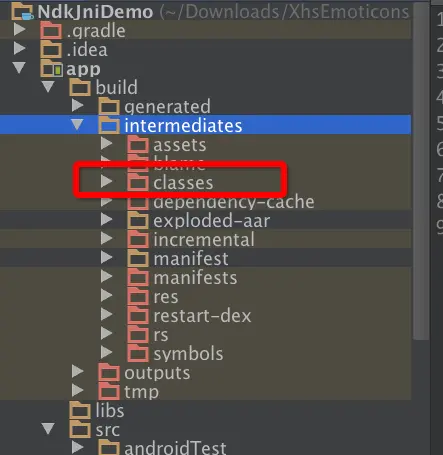

这时候打开如下图的文件夹看是否生成了classes文件夹，没有生成请重新来过。


再打开Terminal输入指令
cd app/build/intermediates/classes/debug
然后再输入指令
javah -jni com.wobiancao.ndkjnidemo.ndk.JniUtils
注意 这里javah -jni后面跟的是JniUtils类的全路径，如果javah报不存在之类的，是你的java环境没有配置好。


这时候打开classes/debug下面的文件发现多了一个文件
com_wobiancao_ndkjnidemo_ndk_JniUtils.h
然后在src/main下新建文件夹jni,把生成的.h文件复制或者剪切到jni文件夹下面去，新建一个c类随便取一个名字，添加代码如下

//// Created by XY on 16/1/4.//
#include "com_wobiancao_ndkjnidemo_ndk_JniUtils.h"
/*
* Class:     Java_com_wobiancao_ndkjnidemo_ndk_JniUtils
* Method:    getStringFormC
* Signature: ()Ljava/lang/String;
*/
JNIEXPORT jstring JNICALL Java_com_wobiancao_ndkjnidemo_ndk_JniUtils_getStringFormC
        (JNIEnv *env, jobject obj){
   return (*env)->NewStringUTF(env,"这里是来自c的string");

这里有一点需要注意，目前windows上android studio 下ndk编译有一个bug，就是如果你的源文件（.C和.cpp文件，不算.h）只有一个，那么最后也会有编译error，目前google还没有修复，暂时的解决办法是，新建一个空的.c文件放在那里，就可以编译通过了。。。。有点奇葩！！

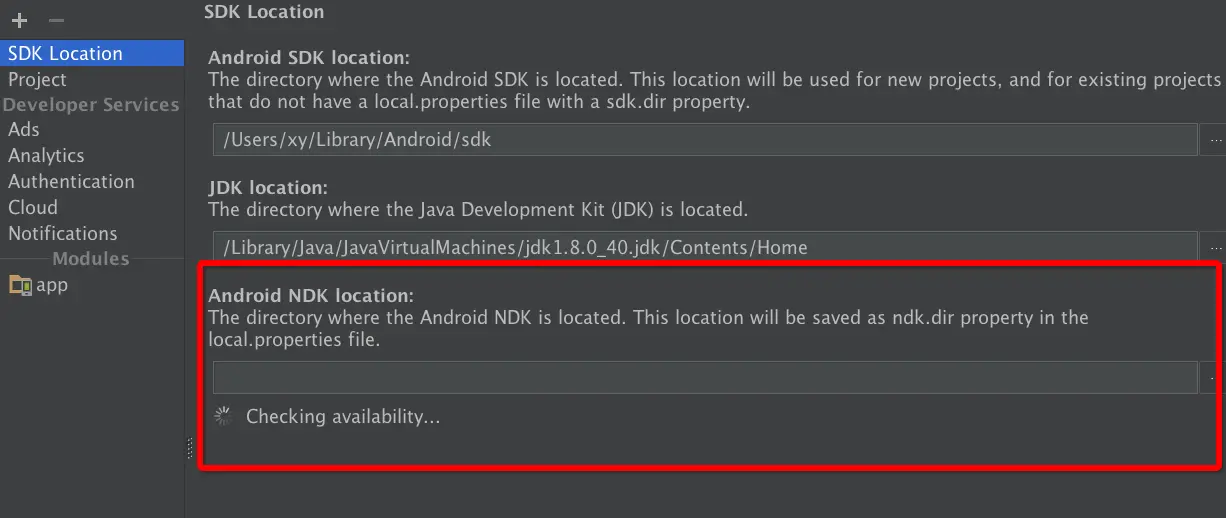

这里发现头文件#include <jni.h>报红色，是因为咱们还没有配置ndk环境，打开file->project structure
选择你所下载的ndk环境路径，如果没有ndk这里有个地址大家可以去下载 一个安卓工具集合的网站：http://androiddevtools.cn/


设置好了之后，发现头文件还是红色的，然后再build一下工程，就会有提示

Error: NDK integration is deprecated in the current plugin. Consider trying the new experimental plugin. For details, see http://tools.android.com/tech-docs/new-build-system/gradle-experimental. Set "android.useDeprecatedNdk=true" in gradle.properties to continue using the current NDK integration.

按着提示做就行了 在gradle.properties文件末尾添加android.useDeprecatedNdk=true就ok啦
然后在app文件下得build.gradle ->defaultConfig括号内添加如下代码

ndk {
   moduleName "NdkJniDemo"          //生成的so名字
   abiFilters "armeabi", "armeabi-v7a", "x86" //输出指定三种abi体系结构下的so库，目前可有可无。}

到了这一步重新build项目，发现已经没有变红了。接下来就是运用了，在JniUtils类里面添加如下代码

static {
   System.loadLibrary("NdkJniDemo");//之前在build.gradle里面设置的so名字，必须一致
}

然后简单调用就行了,MainActivity代码如下

public class MainActivity extends AppCompatActivity {
   TextView textView;
@Override    protected void onCreate(Bundle savedInstanceState) {
       super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        textView = (TextView) findViewById(R.id.ndk_text);
        textView.setText(JniUtils.getStringFormC());
    }
}

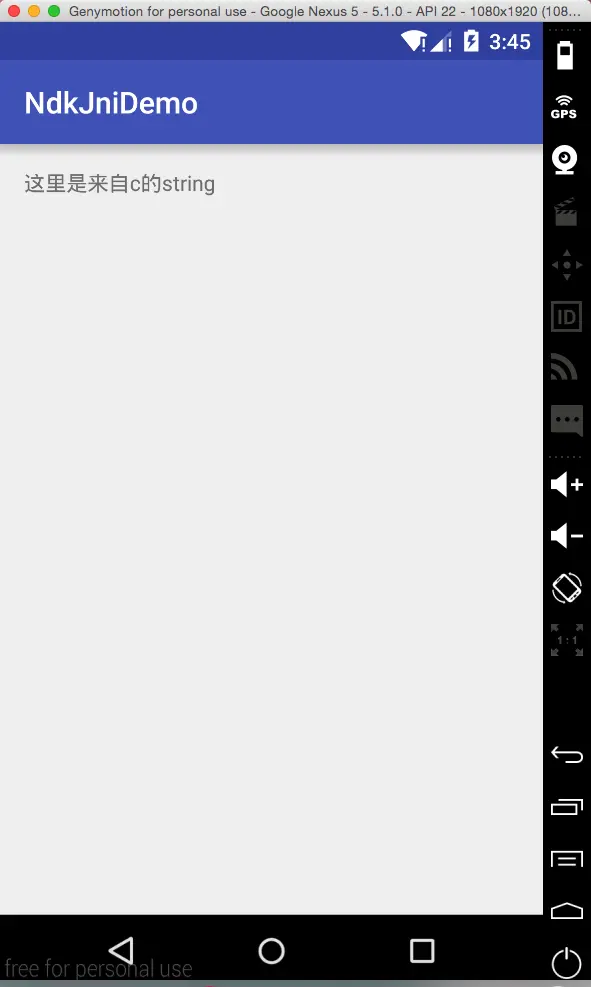

运行结果如图


咱们打开app->intermediates-ndk-debug发现生成了三个文件夹，并且对应了之前我们在build.gradle配置的abiFilters
大功告成。

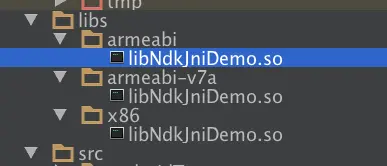

新建libs文件夹把这三个文件夹放进去


然后删除咱们的jni文件试试，是否工程还能运用？

/*********************************************************************/

补充：

在android studio中引入so的方法

1.把so文件拷贝到工程的libs文件夹中去（如放到src\main\jniLibs中可省略第3步）

2.调用so的java代码中加入如下一段：

static {
   System.loadLibrary("NdkJniDemo");//NdkJniDemo 是so的名字
}

3.把.SO文件打包到APK的lib文件夹中，新版Gradle已经自动实现了.SO文件的打包.只需要修改模块的build.gradle文件，在配置的android节点下加入下面的内容就ok：

sourceSets {

        main {

            jniLibs.srcDirs = ['libs']

        }

    }

其他地方无需修改，整个项目的配置文件如下：

apply plugin: 'android'



android {

    compileSdkVersion 19

    buildToolsVersion "19.0.0"



    defaultConfig {

        minSdkVersion 16

        targetSdkVersion 19

        versionCode 1

        versionName "1.0"

    }

    buildTypes {

        release {

            runProguard false

            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.txt'

        }

    }

    sourceSets {

        main {

            jniLibs.srcDirs = ['libs']

        }

    }

}



dependencies {

    compile fileTree(dir: 'libs', include: ['*.jar'])

}
