通过Arduino Uno，结合蜂鸣器、按钮开关和LEDs，打造一款集警铃和警灯功能于一体的创意玩具。项目包括材料清单、接线图和Arduino IDE的编程代码。

警灯，警铃四合一【Arduino玩具】

功能：
1.只有警灯工作。警铃不工作。
2.警灯警铃同时工作。
3.喇叭(由最右侧的按钮开关控制)。
4.第二种警铃(由第二个按钮开关控制)。
*第2，3，4模式中警灯的点亮方式也不同。

[演示视频+拼装]

警铃，警灯四合一【Arduino玩具】

Bill of Material:
Arduino Uno x1; 蜂鸣器 x1; 按钮开关 x2; LEDs x 6（红,蓝,白,至少各两个); 电阻(220 x1, 100 x6, 10K x2); 面包板还有面包板线。

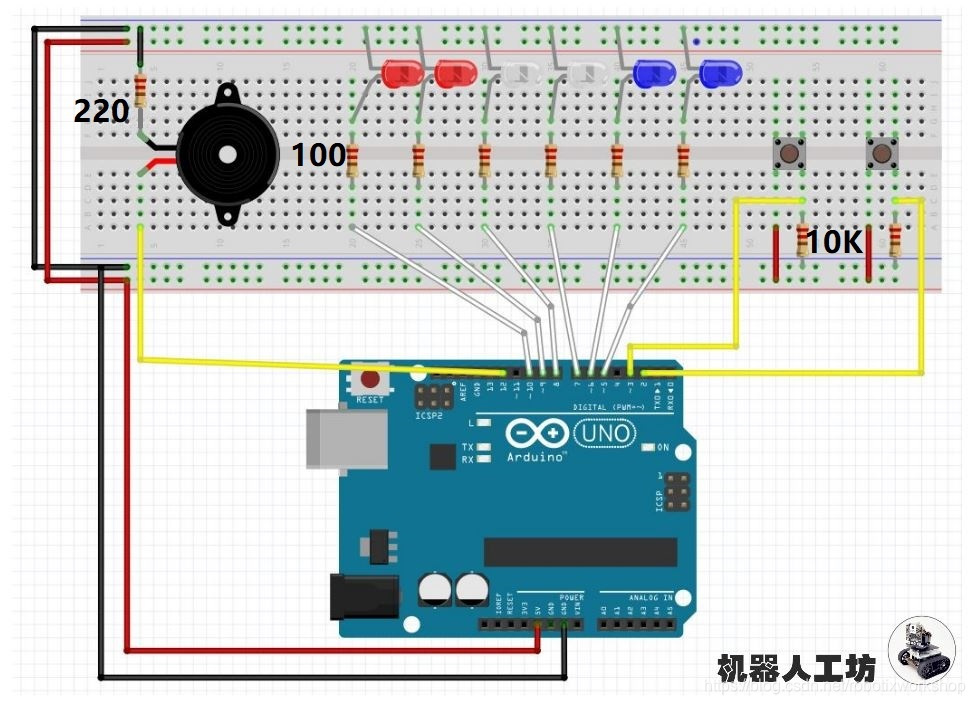

接线图：
在这里插入图片描述
Arduino IDE 代码：

/*
 * Project: Toy Police Siren 项目：玩具警灯+警铃四合一
 *
 * Last Edited: Jan.11th.2021 by Mun Kim 神勇老金
*/

int freq, dur; //Define buzzer tone frequency and duration of each tone. 喇叭的频率与时长
const int buzzer = 12;// Buzzer on pin D12 喇叭接到D12

void setup() {


  pinMode(buzzer, OUTPUT);
  pinMode(5,OUTPUT); //Blue LED 蓝灯
  pinMode(6,OUTPUT); //Blue LED
  pinMode(7,OUTPUT); //White LED 白灯
  pinMode(8,OUTPUT); //White LED
  pinMode(9,OUTPUT); //Red LED 红灯
  pinMode(10,OUTPUT);//Red LED
}

void loop() {




  //Rising Pitch**************************************************************************************************************警铃的前半段
     for(freq=635;freq<=912;freq++){


         tone(buzzer,freq);
         delay(dur);

          // LED Control 警灯的控制。
         if(freq<670){

     //Top 2 Red LEDs light up. 点亮最上方的两个红色LED
            digitalWrite(10,HIGH); digitalWrite(9, HIGH); digitalWrite(8, LOW); digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, LOW);}

         if( (freq>=670)&&(freq<700)){

    //Red to White transition 点亮第二个红色LED和第一个白色LED
            digitalWrite(10, LOW); digitalWrite(9, HIGH); digitalWrite(8, HIGH);digitalWrite(7, LOW); digitalWrite(6, LOW); digitalWrite(5, LOW);}

         if( (freq>=700)&&(freq<730)){

    //Middle 2 White LEDs light up. 中间两个白色LED
            digitalWrite(10,LOW
