制作自己的数据集并且在caffe-ssd下运行

一.VOC2007格式数据集制作
1.数据集简介
解压VOC2007数据集后可以看到VOC2007文件夹下有以下5个文件夹：
Annotations文件夹
该文件下存放的是xml格式的标签文件，每个xml文件都对应于JPEGImages文件夹的一张图片。
JPEGImages文件夹
改文件夹下存放的是数据集图片，包括训练和测试图片。
ImageSets文件夹
该文件夹下存放了三个文件，分别是Layout、Main、Segmentation。在这里我们只用存放图像数据的Main文件，其他两个暂且不管。
SegmentationClass文件和SegmentationObject文件。
这两个文件都是与图像分割相关。
2.开始制作
制作自己的VOC2007格式数据集其实不需要上述那么多内容，我们只要做三个部分即可：Annotations文件夹、JPEGImages文件夹、ImageSets文件夹下的Main文件。
***第一步：***我们参照原始VOC2007数据集的文件层次创建上述四个文件夹，也就是创建一个VOCdevkit文件夹，下面再创建Annotations、JPEGImages、ImageSets三个文件夹，最后在ImageSets文件夹下再创建一个Main文件夹。
创建好所有文件夹后，我们将自己的数据集图片都放到JPEGImages文件夹下(使用的是高分辨率遥感影像数据集，NWPH)。按照习惯，我们将图片的名字修改为000001.jpg这种格式的（参照原始数据集图片命名规则），统一命名方法网络上有很多，使用以下的代码，将原始数据集图片重命名：
import os
#以下换成图片所在的路径

path = "F:\caffe\py-faster-rcnn-master\data\VOCdevkit\VOC2007\JPEGImages"
filelist = os.listdir(path) #该文件夹下所有的文件（包括文件夹）
count=0
for file in filelist:
    print(file)
for file in filelist:   #遍历所有文件
    Olddir=os.path.join(path,file)   #原来的文件路径
    if os.path.isdir(Olddir):   #如果是文件夹则跳过
        continue
    filename=os.path.splitext(file)[0]   #文件名
    filetype=os.path.splitext(file)[1]   #文件扩展名
    Newdir=os.path.join(path,str(count).zfill(6)+filetype)  #用字符串函数zfill 以0补全所需位数
    os.rename(Olddir,Newdir)#重命名
    count+=1

另外强调两点：第一点是图片的格式，图片需是JPEG或者JPG格式，其他格式需要转换一下。第二点是图片的长宽比，图片长宽比不能太大或太小，这个参考原始VOC2007数据集图片即可。

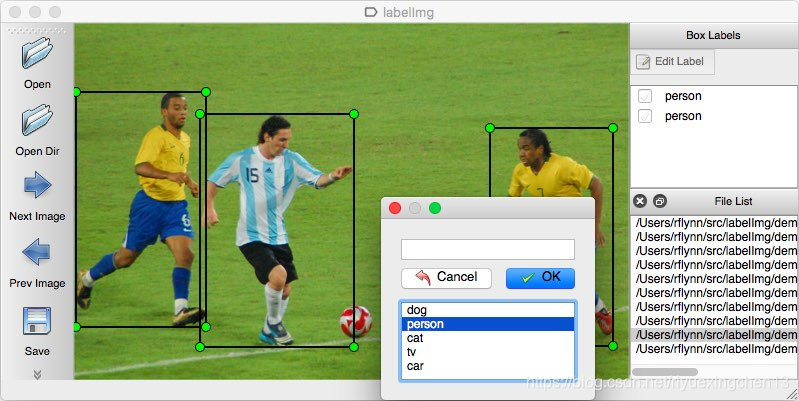

第二步：我们来制作Annotations文件夹下所需要存放的xml文件。这里我们需要借助大神带给我们的福利了LabelImg工具
1）下载LabelImg
使用git命令

git clone https://github.com/tzutalin/labelImg

下载后是自动在home目录下解压好的，文件名为LabelImg
2）安装
$ sudo apt-get install pyqt4-dev-tools # 安装PyQt4
$ sudo pip install lxml # 安装lxml，如果报错，可以试试下面语句
$ sudo apt-get install python-lxml
然后打开终端，进入LabelImg目录后使用make编译
cd LabelImg
make all
完成
3）使用
在labelImg目录下使用终端执行
python labelImg.py

第三步：我们来制作ImageSets文件夹下Main文件夹中的4个文件（test.txt、train.txt、trainval.txt、val.txt）。
首先我们先来了解下这四个文件到底是干什么用的，当然从文件的命名上我们也都能大体猜得上来他们的作用，不过这里还是简单的说明一下吧。
test.txt：测试集
train.txt：训练集
val.txt：验证集
trainval.txt：训练和验证集

在原始VOC2007数据集中，trainval大约占整个数据集的50%，test大约为整个数据集的50%；train大约是trainval的50%，val大约为trainval的50%。所以我们可参考以下代码来生成这4个txt文件：

import os
import random
trainval_percent = 0.5
train_percent = 0.5
xmlfilepath = 'Annotations'
txtsavepath = 'ImageSets/Main'
total_xml = os.listdir(xmlfilepath)

num=len(total_xml)
list=range(num)
tv=int(num*trainval_percent)
tr=int(tv*train_percent)
trainval= random.sample(list,tv)
train=random.sample(trainval,tr)

ftrainval = open(txtsavepath+'/trainval.txt', 'w')
ftest = open(txtsavepath+'/test.txt', 'w')
ftrain = open(txtsavepath+'/train.txt', 'w')
fval = open(txtsavepath+'/val.txt', 'w')

for i  in list:
    name=total_xml[i][:-4]+'\n'
    if i in trainval:
        ftrainval.write(name)
        if i in train:
            ftrain.write(name)
        else:
            fval.write(name)
    else:
        ftest.write(name)

ftrainval.close()
ftrain.close()
fval.close()
ftest .close()

注意：上述代码中涉及到的路径要写全，另外各个数据集所占比例根据实际数据集的大小调整比例。
至此，我们自己的VOC2007格式数据集就全部制作完成了。
二.VOC数据集转换为lmdb格式
1.首先看到caffe-SSD/data目录下，其中有我们新建的VOCdevkit文件夹还有一个VOC0712文件夹：

进入VOC0712文件夹内，可以看到：
create_data.sh, create_list.sh, labelmap_voc.prototxt三个文件

create_list.sh: 用于生成训练集，测试集的文件路径txt文件和一个测试集目录名和图片大小的txt
create_data.sh: 用于生成lmdb格式的训练数据集和测试集
labelmap_voc.prototxt: 里头是标签的信息
将这三个文件复制到自己新建的VOCdevkit/VOC2007文件夹内：复制后VOC2007文件夹内文件如下

然后要准备修改复制过来的这三个文件

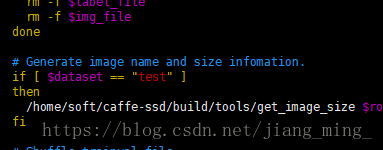

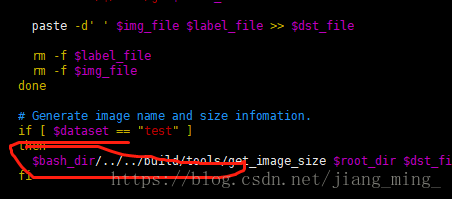

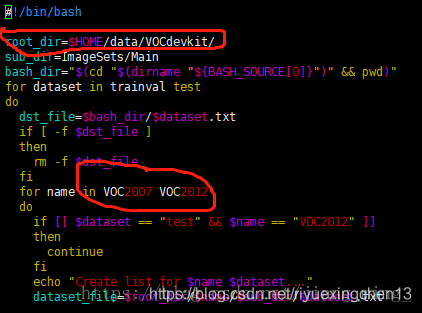

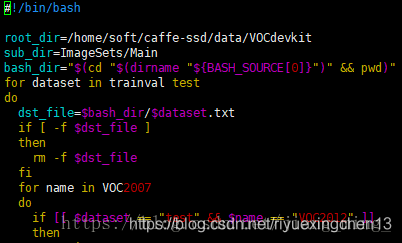

首先修改create_list.sh（改成自己的目录就行）




总共需要改三处。

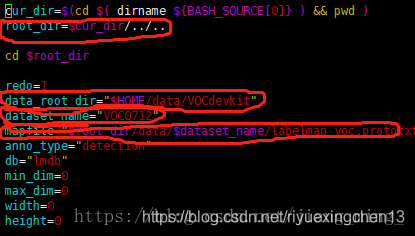

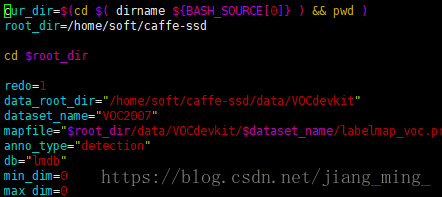

然后改create_data.sh（改成自己的目录就行）




总共需要修改五处。
最后修改labelmap_voc.prototxt文件：

除了第一个背景标签部分不要改，其他改成自己的标签就行，多的删掉，少了添加进去就行
最后，再在caffe-ssd/examples文件夹内新建一个VOC2007文件夹就行（空的）：新建后examples目录内文件如下：

2. 要开始生成lmdb的最后步骤了
cd caffe
./data/VOCdevkit/VOC2007/create_list.sh

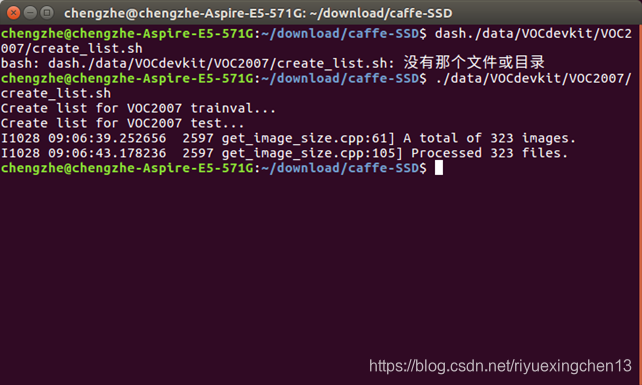

结果图

运行完后，会在自己建的VOCdevkit/VOC2007目录内生成trainval.txt, test.txt, test_name_size.txt
sudo ./data/VOCdevkit/VOC2007/create_data.sh
结果图
运行完后，会在会在自己建的VOCdevkit/VOC2007目录内生成lmdb文件夹
三.数据集转化出现的错误

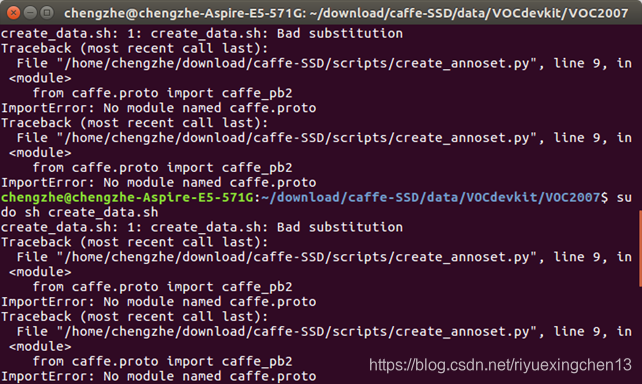

1.

解决方法
将caffe-ssd的路径加到creat_annoset中，添加代码
import sys
sys.path.insert(0, ‘/home/chengzhe/download/caffe-SSD/python’)
sys.path.append("/home/chengzhe/download/caffe-SSD/python")
将caffe-SSD的路径加入到.bashrc
source ~/.bashrc

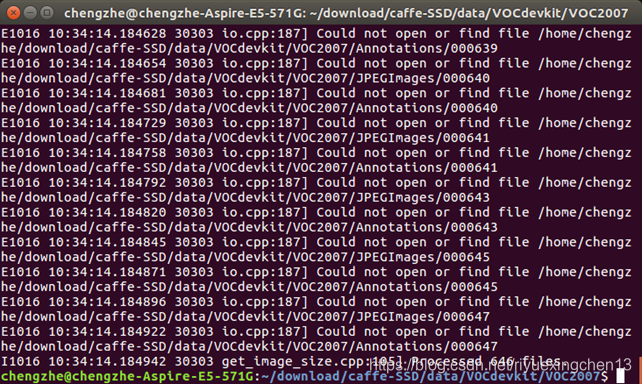

2.

出错原因
/ImageSets/Main/下的训练文件 test.txt,trainval.txt（我在windows下用程序生成的）的分行符是windows格式的换行(0d0a)(\r\n)，而create_list.sh则按unix格式换行(0a)(\n)来处理的，导致生成的临时文件(caffe/data/VOC0712/test.txt,val.txt)的换行都是错的。
解决方法：在ubuntu环境下再把Main下的几个文件内容复制一遍到新文件里
原文链接：https://blog.youkuaiyun.com/Bankeey/article/details/76595884

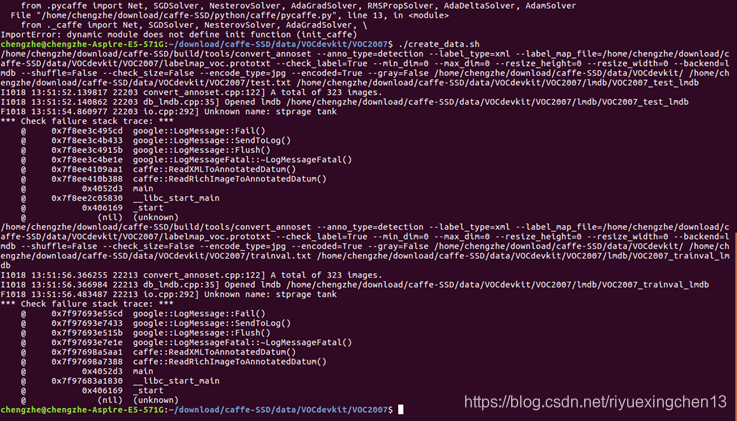

3.运行create_data.sh出错

主要原因是：标签有误，修改标签后问题解决
四.用caffe-ssd训练标签后的数据

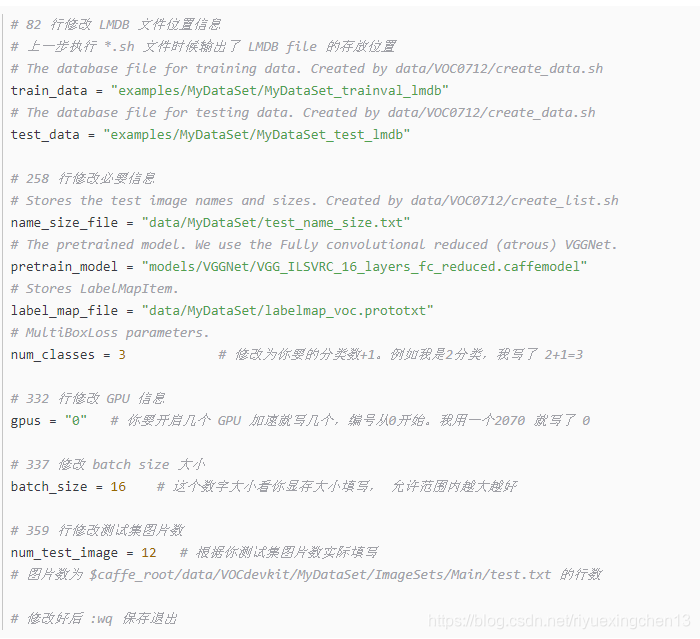

1.运行命令之前，先对数据进行修改，python examples/ssd/ssd_pascal.py

2.进行训练
cd ~/caffe
python example/ssd/ssd_pascal.py
3.遇到的错误

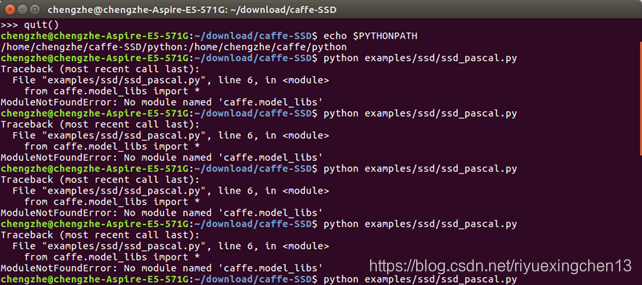

1）
出现此错误，在ssd-pascal.py中添加两行
import sys
sys.path.insert(0,"/home/chengzhe/download/caffe-SSD/python")

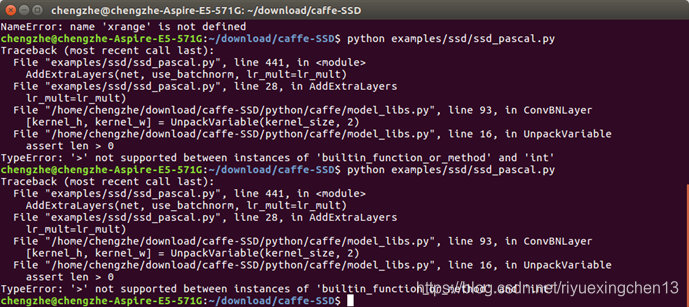

2）

解决方法：删除assert len > 0

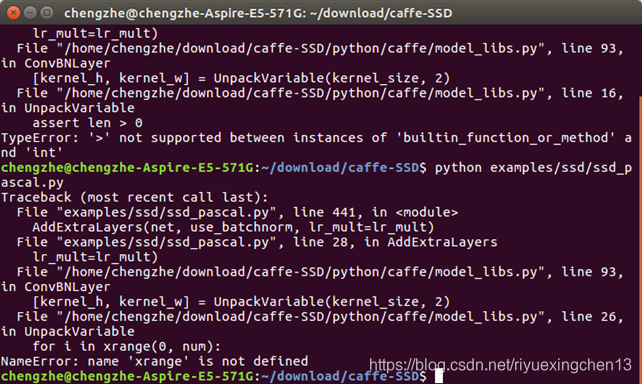

3）

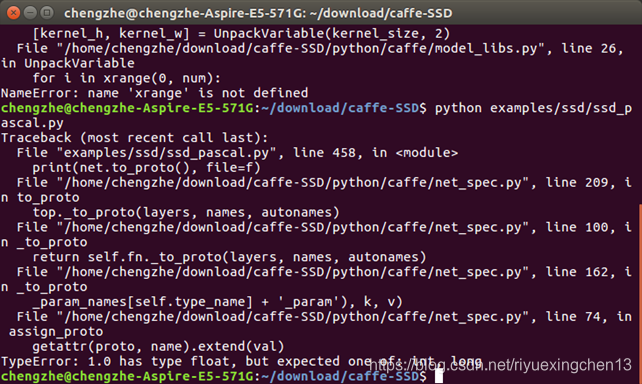

解决方法：将xrange变成range
4）

解决方法：
将pad = int((3 + (dilation - 1) * 2) - 1) / 2 改为pad = int((3 + (dilation - 1) * 2) - 1) // 2.
注意在 model_libs.py 中有三处
链接：https://blog.youkuaiyun.com/dihe874981/article/details/86622906
4）
提醒xrange的错误，将其改成range
提醒print的错误，在print后加上括号

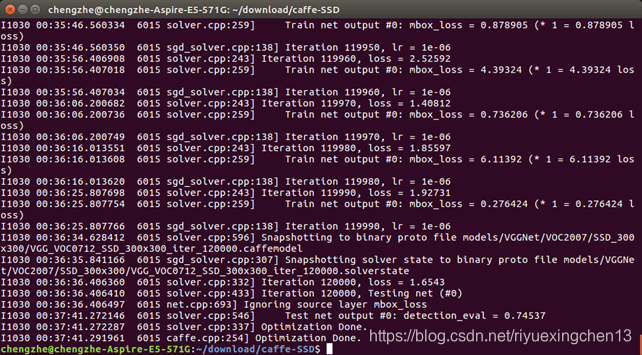

5）运行后的结果

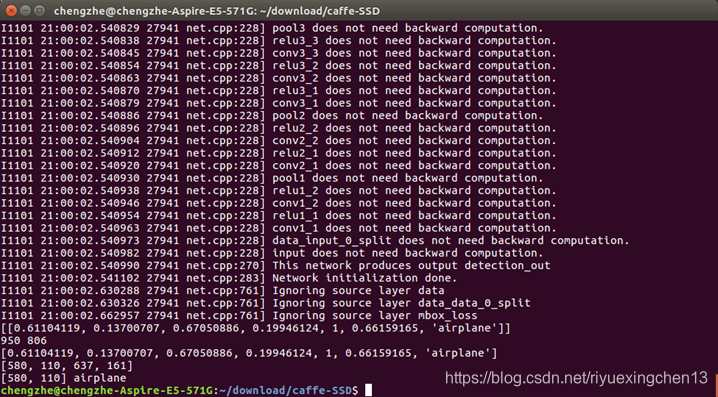

6）运行单张相片
python examples/ssd/score_ssd_pascal.py
