本文介绍了FPGA按键消抖的工作原理，通过持续检测下降沿，等待最后一个下降沿后进行20ms的延时处理，以此消除按键操作中的抖动问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

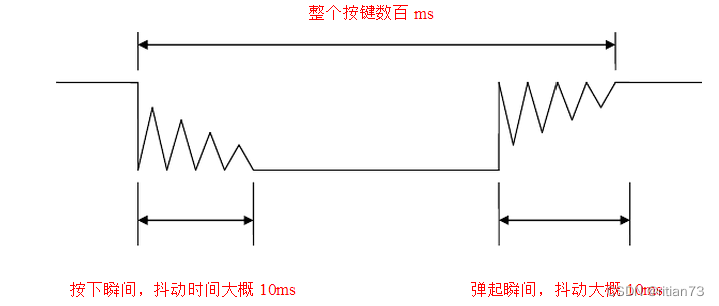

工作原理：

消抖思路：一直检测下降沿，直到检测到最后一个下降沿然后延时20ms。

/***************************************************************
 * Copyright(C), 2010-2022, YOUR CORP/INC/COMPANY/LTD/LIMITED.
 * ModuleName : key_filter.v
 * Date       : 2022年5月30日
 * Time       : 14:05:46
 * Author     : Ritian73
 * Function   : key_filter
 * Version    : v1.0
 * ----------------------------------
 * v1.0    .....
 ***************************************************************/
module key_filter(
    //Inputs
    input 			clk			,      // 50MHz
    input 			rst_n		,
    input			key			,
    //Outputs
    output 	reg		key_value
    //Inouts
);
//-------------------------------------------------------------------
parameter	TIME	=	20'd10000000;
reg	[19:0]	cnt				;
reg			key_reg1		;
reg			key_reg2		;
reg			flag			;
wire		add_cnt			;
wire		end_cnt			;
wire
