hcip课堂小结17

 梦用_-1，接口关闭情况下;2，接口禁用生成树协议

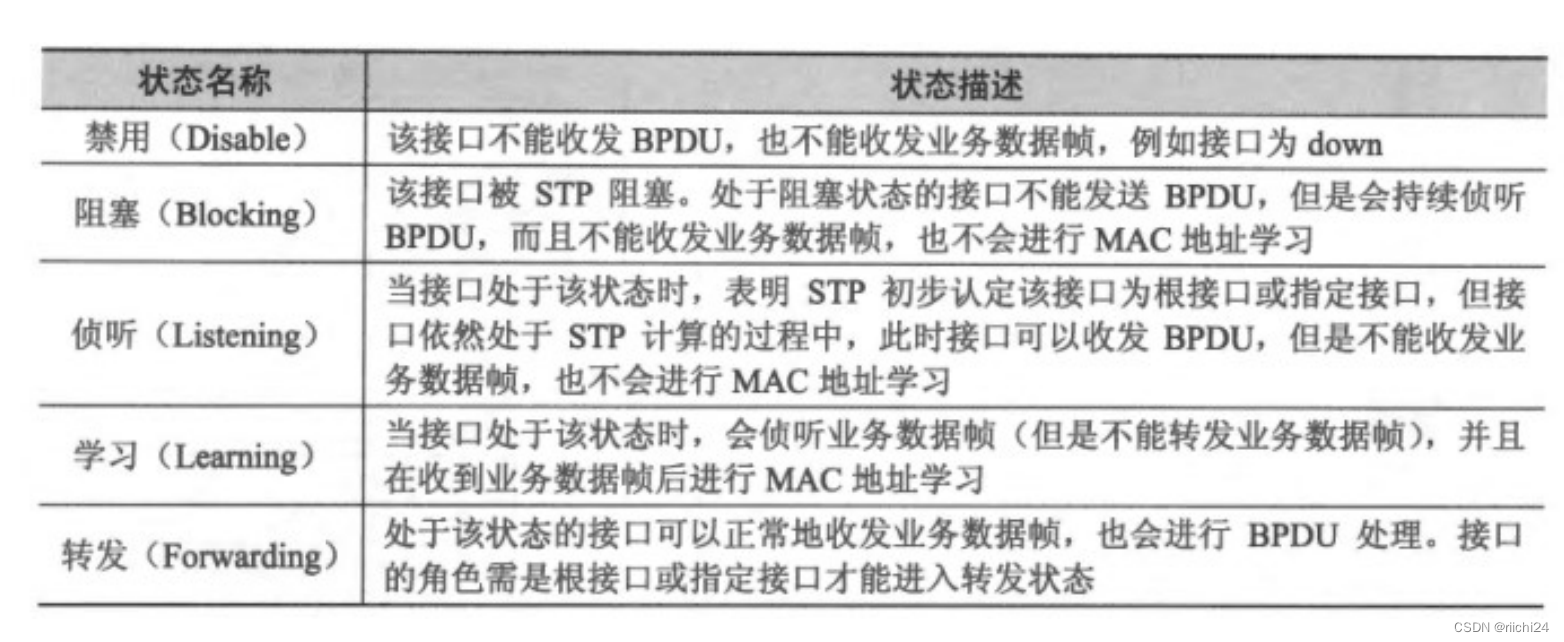

2，阻塞 ---生成树协议激活接口后进入的第一个状态。该状态下，接口只能侦听
BPDU，不能转发BPDU和业务帧，也不能学习MAC地址
开始所有接口都进入阻寒状态，则都不发送配置BPDU，这样，所有接口都侦听
不到BPDU，则20S老化时间后将进入下一个阶段。
3，侦听---STP角色选举阶段，这个状态下可以收发BPDU，但是不能转发业务数据，
也不能学习MAC地址
这个状态下不允许转发业务数据，主要是因为为了防止在角色没有完全选出来时，
可能出现临时环路，导致业务流量入环。
侦听状态需要停留一个转发延迟时间，默认为15S，这个时间就是用来选举的时
间。即使，角色选举提前结束，也需要等到时间到达再进入下一个状态。
角色选举完成后，不是所有的接口都进入下一个学习状态，而是根端口和指定端口
可以继续进行，非指定端口则将退回到阳塞状态。
4，学习---该状态需要停留15S，只学习业务数据帧中的MAC地址，但是不进行转
发
其目的在于减少在MAC地址没有记录时，末知单播泛洪操作。
5，转发
-可以正常的接受发送BPDU及业务数据
802.1D收敛时间---30S或50S
首次收敛：50S
结构突变：
分区 7.SHCIP中心暑假 的第 1 页
根网桥故障：50S
2,
直连链路故障：30S
非直连发生故障：50S

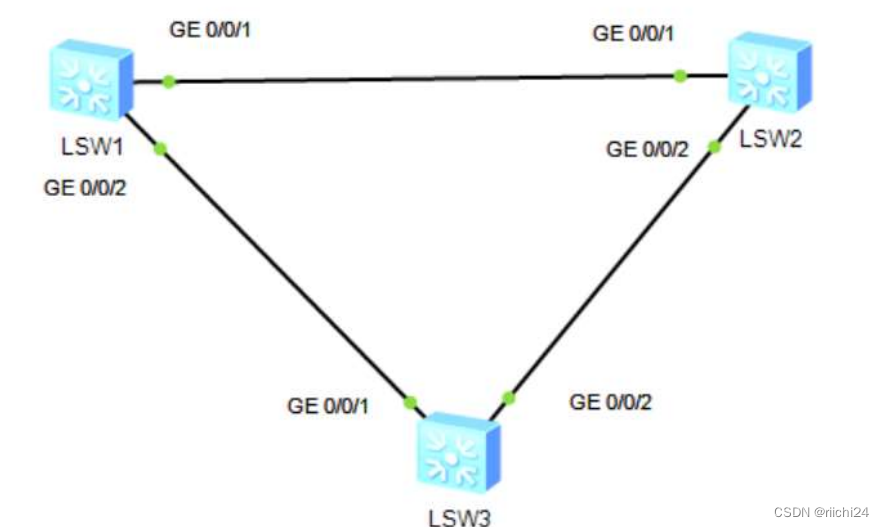

STP的配置
Isw1Jstp mode ？---修改STP选择的协议版本 ---华为设备默认选择的是MSTP协议
mstp Multiple Spanning Tree Protocol (MSTP) mode
rstp Rapid Spanning Tree Protocol (RSTP) mode
std spanning Iree Protocol sir, mode
[sw1]stp mode stp
IsW1Jstp enable--- 华为设备默认激活了STP，所以，这一步可以不用写
【sw6Jdisplay stp--- 查看STP信息
Isw31display stp brief--- 查看STP接口的角色和状态信息
[sw5Jstp priority 28672--- 修改优先级的命令，必须按照4096的倍数来修改
注意：STP根网桥的选举是抢占模式的
[sw6-GigabitEtherneto/0/1/stp port priority？---修改接口优先级的命令，必须按照
INTEGER<0-240> Port priority, in steps of 16
Isw1 isto root orimary
---13
• 台交
置成为根网桥•
--实质上是将该设备的
BID中的优先级修改为0。
Isw2lstp root secondary
设备的BID中的优先级修改为4096.

802.1D生成树协议的缺陷：
收敛速度慢
2,
链路利用率低
PVST--- 基于VLAN的生成树协议一．
一个VLAN一棵树---PVST的问题是如果交换网络
中存在大量VLAN时，则需要大量树，每棵树都需要通过配置BPDU来来维护树形结构，
则造成资源占用过大。
RSTP--- 快速生成树--- 802.1W ---
802.1D，需要按照802.1D的规则来执行。
个交换网路中只有一棵树---RSTP可以向下兼容
改进点1：变更了端口角色
802.1D--- 根端口，指定端口，非指定端口
802.1W---根端口，指定端口，替代 (Alternate）端口，备份 (Backup）端口
分区 7.5HCIP中心暑假 的第2页
替代端口 ---主要目的是成为根端口的备份。由于学习到其他网桥发送的配置
BPDU报文而阳寒的端口，他提供的是从指定桥到根桥的另一条路径，作为根端口
的备份。当一个根端口失效后，则最优的替代端口可以直接成为根端口，直接进入
转发状态。
备份端口--主要目的是成为指定端口的备份，由千学习到自己发送的配置BPDU
报文而阳塞的端口。如果指定端口失效后，则将第一时间替代指定端口，直接进入
转发状态。
改进点2：修改了端口的状态类型
802.1D---禁用，阻塞，侦听，学习，转发
802.1W---DISCARDING•丢弃状态 --接口不转发业务流量也不学习MAC地址
学习一--接口可以学习MAC地址，但是不转发业务流量
转发---接口即可以学习MAC地址，也可以转发业务流量
改进点3：对配置BPDU的报文内容进行修改

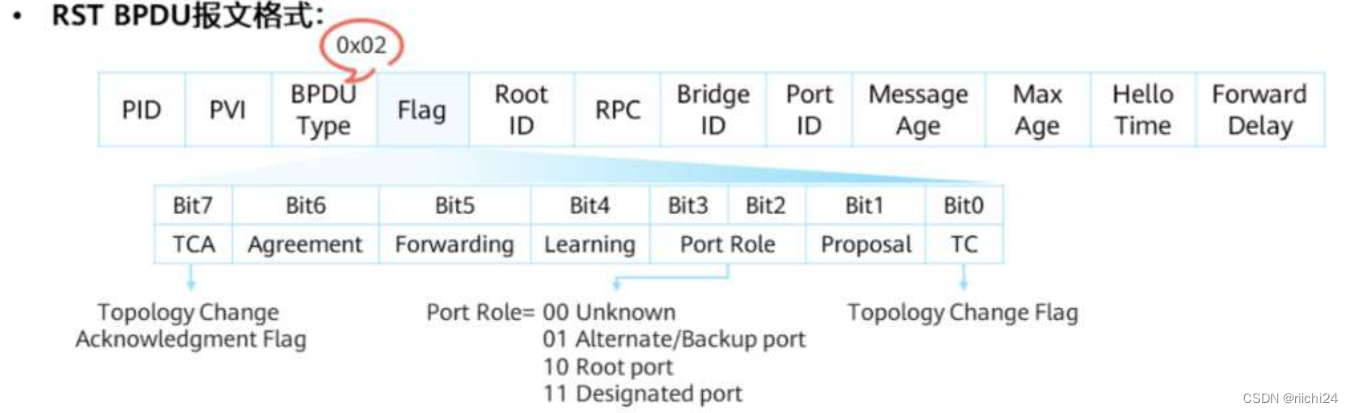

在RSTP当中，构建及维护树形结构使用BPDU被称为RST BPDU，其BPDU的类型使用0x02
来表示，相当于802.1D当中的配置BPDU.
p/A机制--- 加快收敛
RSTP通过P/A机制来保证一个指定端口得以从丢弃状态快速的进入到转发状态，
而加速了生成树的收敛。在P/A机制当中，存在一个“同步状态〞，实际上就是将
其他所有接口进行堵塞，防止临时环路的产生。
Age
Hello Forward
Time
Delay
当拓扑结构稳定后，配置BPDU的发送方式发生变化
802.1D---只有根网桥每隔2S主动发送配置BPDU，其他非根网桥只被动转
发
802.1W--- 所有非根网桥，也可以每隔2S主动的发送根网桥的配置BPDU.
802.1D---B/Hi---205
分区 7.5HICIP中心署假 的第3页
802.1W.
为邻居协商失败
- 个接口在超时时间（三个周期---6S） 内未收到BPDU,
改进点5：快速收敛机制
根端口和指定端口的快速切换 --利用替代端口和备份端口
2，设置边缘接口
在802.1W当中，我们可以将交换机连接终端的接口手工配置称为边缘接口，
其作用时这些接口将不参与STP生成树角色的选举，之后，这些接口断开
也不会触发结构拓扑变更。
[sw 5-GigabitEtherneto/0/1Jstp edged-port enable---边缘接口配置命令
[sw 5-GigabitEtherneto/0/1/stp bpdu-filter enable---开启BPDU的过滤功能，
一般结合边缘接口一起使用。
边缘接口存在保护机制，即当这个接口接收到其他交换设备发送BPDU，
则将
转换成普通接口.
3， P/A机制
改进点6：拓扑变更机制的改进
802.1D：拓扑变更需要通过TCN逐级上报到根网桥，之后，由根网桥逐级下发TC
置整个交换网络，将MAC地址表从300S老化时间改为15S老化。
802.1W：拓扑变更设备直接发送TC标记位配置BPDU，之后传递给所有设备，所
有设备收到后将直接清空MAC地址表

MSTP--- 多生成树协议--- 802.1S
在MSTP当中，我们引入了instance实例的概念一--可以理解为时一个或多个
VLAN的集合
为了区分和标定不同的instance，我们设计 了instance-1D---12位二进制构成 -
其取值范围为0-4094 --- 华为设备默认会生成instance 0， 并且， 所有的VLAN
一开始都默认属于instance 0.
在BID当当中，前2个字节为优先级，这个优先级，实际只使用了前4位。后面12位
被称为扩展系统ID，这个拓展系统ID其作用就是用来携带instance 1D的。用来区
分不同树发送BPDU。
-个实例一棵树，
Region •
•-域---类似于OSPF当中的区域，当一个交换网络规模较大时，可以将其
划分为多个MST 域，当然，如果一个交换网络规模较小，则只划分一个MST 域也
TILL.
具有相同的域名--- Region name
必须具备相同修订等级----revision level
3，相同的VLAN和instance的映射关系



交换网络中存在10个VLAN，其中VLAN1 - 5将走以SW1作为根生成树的链路，
van 6 - 10走以SW2为根的树。并且两台设备互为备份，
EILEVLAN
2，配置trunk千道
更改生成树的模式
IsW1]stp mode mstp---可以不用改，因为华为设备默认使用MSTP协议
配置MST域
[sw1Jdisplay stp region-configuration--- 查看STP域配置信息
Region name
:4c1fcc3210c3
--- 交换机默认会存在在一个以自己SV接口
对应的MAC地址命名的域中
Isw1Jstp region-configuration---进入域视图
sw1-mst-region
Isw1-mstregionjregion-name aa--- 定义域名
[sw 1-mst-regionjrevision-level 1---修改修订等级
Isw1-mst-regionlinstance 1 vlan 1 to 5--- 配置实例和VLAN的对应关系
sw1-mst-region active region
-configuration
- - 注意，这个配置必须要做，其
作用是激活域配置，如果不执行该命令，则所有配置将不生效。
千涉选举
[sw1lsto instance 1 root primarv
sw2lsto instance 1 root secondarv
- 将该设备设置为实例1的根网桥
•将该设备设置为实例1的备份根网桥
