RTMP数据流格式

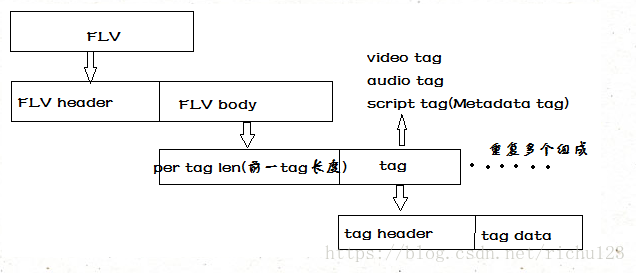

FLV是由一个FLV Header 和 若干tag(Video Tag, Audio Tag, Script Tag(也叫 Metadata Tag )三种，分别代表视频流，音频流和脚本流)组成的二进制文件。

FLV Header:

文件类型: 固定为 "FLV" (3 bytes) 版本信息: 一般为0x01 (1 byte) 流信息: 0x05 此flv文件包含视音频, 0x01 此flv文件包含视频 0x04 包含音频 (1 byte) 头长度: FLV文件头长度,一般为 3+1+1+4=9 bytes (4bytes)

FLV Body:

。

剩下的部分全部是FLV Body内容。FLV Body 由一系列pre tag length 和 tag组成，每个tag又分为tag heaer和tag data组成 一个一个的Tag构成，格式为：

Tag0的长度 | Tag1 | tag1的长度 | tag2 | tag2的长度 | ... | tagN | tagN的长度

+-----------------------------------------------------------------------+

| Pre Tag Length | Tag Header | Tag Data | .... | Pre Tag Length | ... |

+-----------------------------------------------------------------------+

Pre Tag Length:4字节

如上图，第一个 Pre Tag Length为0，因为上一个tag不存在

Tag:tag header + tag data

tag header:共11字节

+-----------------------------------------------------------------------+

| Tag Type(1 byte) | Tag Data Length(3 bytes) | Timestap(3 bytes) | TimestapExt(1 byte) |

+-----------------------------------------------------------------------+

| StreamID(3 bytes) | +--------------------+

Tag Type: Tag 类型 1 byte

    0x08 音频

    0x09 视频

    0x12 脚本

Tag Data Length: Tag Data 长度 3 bytes

Timestamp: 时间戳(单位ms) 3 bytes

TimestampExt: 扩展时间戳 1 byte

StreamID: 流ID 总是0 3 bytes

tag data（音频）：1字节信息+数据 tag data如果是音频数据，第一个byte记录audio信息：前4bits表示音频格式（全部格式请看官方文档）:

hex	comment
0	未压缩
1	ADPCM
2	MP3
4	Nellymoser 16-kHz mono
5	Nellymoser 8-kHz mono
10	AAC

下面两个bits表示samplerate：

hex	comment
0	5.5KHz
1	11kHz
2	22kHz
3	44kHz

下面1bit表示采样长度：

hex	comment
0	snd8Bit
1	snd16Bit

下面1bit表示类型：

hex	comment
0	sndMomo
1	sndStereo

之后是数据。

tag data（视频）：1字节信息+数据

如果是视频数据，第一个byte记录video信息：

hex	comment
1	keyframe
2	inner frame
3	disposable inner frame （h.263 only）
4	generated keyframe

后4bits表示解码器ID：

hex	comment
2	seronson h.263
3	screen video
4	On2 VP6
5	On2 VP6 with alpha channel
6	Screen video version 2
7	AVC (h.264)

之后是数据

tag script（Metadata）：略
