本文介绍在保护模式下中断机制的变化，包括中断向量表由IDT代替，以及中断门和陷入门的区别。此外，还详细讲解了外部中断的处理流程，分页机制的实现方法，并给出了一段具体的汇编代码示例。

中断和异常

中断门和陷进门的区别：中断允许标志IF不同。

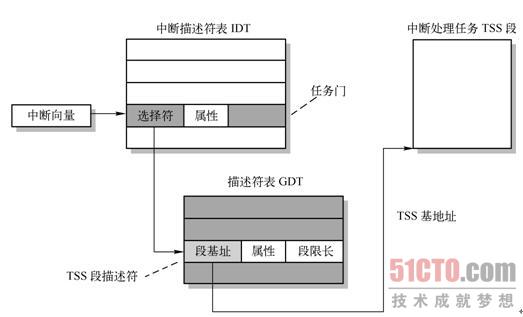

在保护模式下，中断机制发生了变化。中断向量表由IDT来代替。

每一种中断对应一个中断向量号，这个向量号通过IDT与对应的中断处理程序对应起来。处理器接受三类异常。 Faults，可以被更正，并且更正后连续执行原来的指令。Traps，可以被更正，更正后执行产生trap之后的那条指令。Aborts，严重错误，无法更正。

中断产生的两种原因：外部中断（由硬件产生的中断），int n指令产生的中断。

外部中断需要建立硬件中断与向量号直接的对应关系，外部中断分为不可屏蔽中断NMI和可屏蔽中断两种。可屏蔽中断与CPU关系中通过可编程中断控制器8259A建立起来的（两片级联）。我们只需要在相应的端口写入特定的ICW Initialization Command Word就可以控制8259A，主8259A对应的端口地址是20A和21A，从8259A对应的端口是A0和A1h，ICW的格式可以自己查找到。OCW Operation Control Word基本只在两种情况下用到：屏蔽或打开外部中断；发送EOI给8259A以通知它中断处理结束，OCW的结构也可以自己找到。

; ==========================================
; pmtest9.asm
; 编译方法：nasm pmtest9.asm -o pmtest9.com
; ==========================================

%include	"pm.inc"	; 常量, 宏, 以及一些说明

PageDirBase0		equ	200000h	; 页目录开始地址:	2M
PageTblBase0		equ	201000h	; 页表开始地址:		2M +  4K
PageDirBase1		equ	210000h	; 页目录开始地址:	2M + 64K
PageTblBase1		equ	211000h	; 页表开始地址:		2M + 64K + 4K

LinearAddrDemo	equ	00401000h
ProcFoo		equ	00401000h
ProcBar		equ	00501000h

ProcPagingDemo	equ	00301000h

org	0100h
	jmp	LABEL_BEGIN

[SECTION .gdt]
; GDT
;                                         段基址,       段界限     , 属性
LABEL_GDT:		Descriptor	       0,                 0, 0				; 空描述符
LABEL_DESC_NORMAL:	Descriptor	       0,            0ffffh, DA_DRW			; Normal 描述符
LABEL_DESC_FLAT_C:	Descriptor             0,           0fffffh, DA_CR | DA_32 | DA_LIMIT_4K; 0 ~ 4G
LABEL_DESC_FLAT_RW:	Descriptor             0,           0fffffh, DA_DRW | DA_LIMIT_4K	; 0 ~ 4G
LABEL_DESC_CODE32:	Descriptor	       0,  SegCode32Len - 1, DA_CR | DA_32		; 非一致代码段, 32
LABEL_DESC_CODE16:	Descriptor	       0,            0ffffh, DA_C			; 非一致代码段, 16
LABEL_DESC_DATA:	Descriptor	       0,	DataLen - 1, DA_DRW			; Data
LABEL_DESC_STACK:	Descriptor	       0,        TopOfStack, DA_DRWA | DA_32		; Stack, 32 位
LABEL_DESC_VIDEO:	Descriptor	 0B8000h,            0ffffh, DA_DRW			; 显存首地址
; GDT 结束

GdtLen		equ	$ - LABEL_GDT	; GDT长度
GdtPtr		dw	GdtLen - 1	; GDT界限
		dd	0		; GDT基地址

; GDT 选择子
SelectorNormal		equ	LABEL_DESC_NORMAL	- LABEL_GDT
SelectorFlatC		equ	LABEL_DESC_FLAT_C	- LABEL_GDT
SelectorFlatRW		equ	LABEL_DESC_FLAT_RW	- LABEL_GDT
SelectorCode32		equ	LABEL_DESC_CODE32	- LABEL_GDT
SelectorCode16		equ	LABEL_DESC_CODE16	- LABEL_GDT
SelectorData		equ	LABEL_DESC_DATA		- LABEL_GDT
SelectorStack		equ	LABEL_DESC_STACK	- LABEL_GDT
SelectorVideo		equ	LABEL_DESC_VIDEO	- LABEL_GDT
; END of [SECTION .gdt]

[SECTION .data1]	 ; 数据段
ALIGN	32
[BITS	32]
LABEL_DATA:
; 实模式下使用这些符号
; 字符串
_szPMMessage:			db	"In Protect Mode now. ^-^", 0Ah, 0Ah, 0	; 进入保护模式后显示此字符串
_szMemChkTitle:			db	"BaseAddrL BaseAddrH LengthLow LengthHigh   Type", 0Ah, 0	; 进入保护模式后显示此字符串
_szRAMSize			db	"RAM size:", 0
_szReturn			db	0Ah, 0
; 变量
_wSPValueInRealMode		dw	0
_dwMCRNumber:			dd	0	; Memory Check Result
_dwDispPos:			dd	(80 * 6 + 0) * 2	; 屏幕第 6 行, 第 0 列。
_dwMemSize:			dd	0
_ARDStruct:			; Address Range Descriptor Structure
	_dwBaseAddrLow:		dd	0
	_dwBaseAddrHigh:	dd	0
	_dwLengthLow:		dd	0
	_dwLengthHigh:		dd	0
	_dwType:		dd	0
_PageTableNumber:		dd	0
_SavedIDTR:			dd	0	; 用于保存 IDTR
				dd	0
_SavedIMREG:			db	0	; 中断屏蔽寄存器值
_MemChkBuf:	times	256	db	0

; 保护模式下使用这些符号
szPMMessage		equ	_szPMMessage	- $$
szMemChkTitle		equ	_szMemChkTitle	- $$
szRAMSize		equ	_szRAMSize	- $$
szReturn		equ	_szReturn	- $$
dwDispPos		equ	_dwDispPos	- $$
dwMemSize		equ	_dwMemSize	- $$
dwMCRNumber		equ	_dwMCRNumber	- $$
ARDStruct		equ	_ARDStruct	- $$
	dwBaseAddrLow	equ	_dwBaseAddrLow	- $$
	dwBaseAddrHigh	equ	_dwBaseAddrHigh	- $$
	dwLengthLow	equ	_dwLengthLow	- $$
	dwLengthHigh	equ	_dwLengthHigh	- $$
	dwType		equ	_dwType		- $$
MemChkBuf		equ	_MemChkBuf	- $$
SavedIDTR		equ	_SavedIDTR	- $$
SavedIMREG		equ	_SavedIMREG	- $$
PageTableNumber		equ	_PageTableNumber- $$

DataLen			equ	$ - LABEL_DATA
; END of [SECTION .data1]


; IDT
[SECTION .idt]
ALIGN	32
[BITS	32]
LABEL_IDT:
; 门                                目标选择子,            偏移, DCount, 属性
%rep 32
			Gate	SelectorCode32, SpuriousHandler,      0, DA_386IGate
%endrep
.020h:			Gate	SelectorCode32,    ClockHandler,      0, DA_386IGate
%rep 95
			Gate	SelectorCode32, SpuriousHandler,      0, DA_386IGate
%endrep
.080h:			Gate	SelectorCode32,  UserIntHandler,      0, DA_386IGate

IdtLen		equ	$ - LABEL_IDT
IdtPtr		dw	IdtLen - 1	; 段界限
		dd	0		; 基地址
; END of [SECTION .idt]


; 全局堆栈段
[SECTION .gs]
ALIGN	32
[BITS	32]
LABEL_STACK:
	times 512 db 0

TopOfStack	equ	$ - LABEL_STACK - 1

; END of [SECTION .gs]


[SECTION .s16]
[BITS	16]
LABEL_BEGIN:
	mov	ax, cs
	mov	ds, ax
	mov	es, ax
	mov	ss, ax
	mov	sp, 0100h

	mov	[LABEL_GO_BACK_TO_REAL+3], ax
	mov	[_wSPValueInRealMode], sp

	; 得到内存数
	mov	ebx, 0
	mov	di, _MemChkBuf
.loop:
	mov	eax, 0E820h
	mov	ecx, 20
	mov	edx, 0534D4150h
	int	15h
	jc	LABEL_MEM_CHK_FAIL
	add	di, 20
	inc	dword [_dwMCRNumber]
	cmp	ebx, 0
	jne	.loop
	jmp	LABEL_MEM_CHK_OK
LABEL_MEM_CHK_FAIL:
	mov	dword [_dwMCRNumber], 0
LABEL_MEM_CHK_OK:

	; 初始化 16 位代码段描述符
	mov	ax, cs
	movzx	eax, ax
	shl	eax, 4
	add	eax, LABEL_SEG_CODE16
	mov	word [LABEL_DESC_CODE16 + 2], ax
	shr	eax, 16
	mov	byte [LABEL_DESC_CODE16 + 4], al
	mov	byte [LABEL_DESC_CODE16 + 7], ah

	; 初始化 32 位代码段描述符
	xor	eax, eax
	mov	ax, cs
	shl	eax, 4
	add	eax, LABEL_SEG_CODE32
	mov	word [LABEL_DESC_CODE32 + 2], ax
	shr	eax, 16
	mov	byte [LABEL_DESC_CODE32 + 4], al
	mov	byte [LABEL_DESC_CODE32 + 7], ah

	; 初始化数据段描述符
	xor	eax, eax
	mov	ax, ds
	shl	eax, 4
	add	eax, LABEL_DATA
	mov	word [LABEL_DESC_DATA + 2], ax
	shr	eax, 16
	mov	byte [LABEL_DESC_DATA + 4], al
	mov	byte [LABEL_DESC_DATA + 7], ah

	; 初始化堆栈段描述符
	xor	eax, eax
	mov	ax, ds
	shl	eax, 4
	add	eax, LABEL_STACK
	mov	word [LABEL_DESC_STACK + 2], ax
	shr	eax, 16
	mov	byte [LABEL_DESC_STACK + 4], al
	mov	byte [LABEL_DESC_STACK + 7], ah

	; 为加载 GDTR 作准备
	xor	eax, eax
	mov	ax, ds
	shl	eax, 4
	add	eax, LABEL_GDT		; eax <- gdt 基地址
	mov	dword [GdtPtr + 2], eax	; [GdtPtr + 2] <- gdt 基地址

	; 为加载 IDTR 作准备
	xor	eax, eax
	mov	ax, ds
	shl	eax, 4
	add	eax, LABEL_IDT		; eax <- idt 基地址
	mov	dword [IdtPtr + 2], eax	; [IdtPtr + 2] <- idt 基地址

	; 保存 IDTR
	sidt	[_SavedIDTR]

	; 保存中断屏蔽寄存器(IMREG)值
	in	al, 21h
	mov	[_SavedIMREG], al

	; 加载 GDTR
	lgdt	[GdtPtr]

	; 关中断
	;cli

	; 加载 IDTR
	lidt	[IdtPtr]

	; 打开地址线A20
	in	al, 92h
	or	al, 00000010b
	out	92h, al

	; 准备切换到保护模式
	mov	eax, cr0
	or	eax, 1
	mov	cr0, eax

	; 真正进入保护模式
	jmp	dword SelectorCode32:0	; 执行这一句会把 SelectorCode32 装入 cs, 并跳转到 Code32Selector:0  处

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

LABEL_REAL_ENTRY:		; 从保护模式跳回到实模式就到了这里
	mov	ax, cs
	mov	ds, ax
	mov	es, ax
	mov	ss, ax
	mov	sp, [_wSPValueInRealMode]

	lidt	[_SavedIDTR]	; 恢复 IDTR 的原值

	mov	al, [_SavedIMREG]	; ┓恢复中断屏蔽寄存器(IMREG)的原值
	out	21h, al			; ┛

	in	al, 92h		; ┓
	and	al, 11111101b	; ┣ 关闭 A20 地址线
	out	92h, al		; ┛

	sti			; 开中断

	mov	ax, 4c00h	; ┓
	int	21h		; ┛回到 DOS
; END of [SECTION .s16]


[SECTION .s32]; 32 位代码段. 由实模式跳入.
[BITS	32]

LABEL_SEG_CODE32:
	mov	ax, SelectorData
	mov	ds, ax			; 数据段选择子
	mov	es, ax
	mov	ax, SelectorVideo
	mov	gs, ax			; 视频段选择子

	mov	ax, SelectorStack
	mov	ss, ax			; 堆栈段选择子
	mov	esp, TopOfStack

	call	Init8259A

	int	080h
	sti
	jmp	$

	; 下面显示一个字符串
	push	szPMMessage
	call	DispStr
	add	esp, 4

	push	szMemChkTitle
	call	DispStr
	add	esp, 4

	call	DispMemSize		; 显示内存信息

	call	PagingDemo		; 演示改变页目录的效果

	call	SetRealmode8259A

	; 到此停止
	jmp	SelectorCode16:0

; Init8259A ---------------------------------------------------------------------------------------------
Init8259A:
	mov	al, 011h
	out	020h, al	; 主8259, ICW1.
	call	io_delay

	out	0A0h, al	; 从8259, ICW1.
	call	io_delay

	mov	al, 020h	; IRQ0 对应中断向量 0x20
	out	021h, al	; 主8259, ICW2.
	call	io_delay

	mov	al, 028h	; IRQ8 对应中断向量 0x28
	out	0A1h, al	; 从8259, ICW2.
	call	io_delay

	mov	al, 004h	; IR2 对应从8259
	out	021h, al	; 主8259, ICW3.
	call	io_delay

	mov	al, 002h	; 对应主8259的 IR2
	out	0A1h, al	; 从8259, ICW3.
	call	io_delay

	mov	al, 001h
	out	021h, al	; 主8259, ICW4.
	call	io_delay

	out	0A1h, al	; 从8259, ICW4.
	call	io_delay

	mov	al, 11111110b	; 仅仅开启定时器中断
	;mov	al, 11111111b	; 屏蔽主8259所有中断
	out	021h, al	; 主8259, OCW1.
	call	io_delay

	mov	al, 11111111b	; 屏蔽从8259所有中断
	out	0A1h, al	; 从8259, OCW1.
	call	io_delay

	ret
; Init8259A ---------------------------------------------------------------------------------------------


; SetRealmode8259A ---------------------------------------------------------------------------------------------
SetRealmode8259A:
	mov	ax, SelectorData
	mov	fs, ax

	mov	al, 017h
	out	020h, al	; 主8259, ICW1.
	call	io_delay

	mov	al, 008h	; IRQ0 对应中断向量 0x8
	out	021h, al	; 主8259, ICW2.
	call	io_delay

	mov	al, 001h
	out	021h, al	; 主8259, ICW4.
	call	io_delay

	mov	al, [fs:SavedIMREG]	; ┓恢复中断屏蔽寄存器(IMREG)的原值
	out	021h, al		; ┛
	call	io_delay

	ret
; SetRealmode8259A ---------------------------------------------------------------------------------------------

io_delay:
	nop
	nop
	nop
	nop
	ret

; int handler ---------------------------------------------------------------
_ClockHandler:
ClockHandler	equ	_ClockHandler - $$
	inc	byte [gs:((80 * 0 + 70) * 2)]	; 屏幕第 0 行, 第 70 列。
	mov	al, 20h
	out	20h, al				; 发送 EOI
	iretd

_UserIntHandler:
UserIntHandler	equ	_UserIntHandler - $$
	mov	ah, 0Ch				; 0000: 黑底    1100: 红字
	mov	al, 'I'
	mov	[gs:((80 * 0 + 70) * 2)], ax	; 屏幕第 0 行, 第 70 列。
	iretd

_SpuriousHandler:
SpuriousHandler	equ	_SpuriousHandler - $$
	mov	ah, 0Ch				; 0000: 黑底    1100: 红字
	mov	al, '!'
	mov	[gs:((80 * 0 + 75) * 2)], ax	; 屏幕第 0 行, 第 75 列。
	jmp	$
	iretd
; ---------------------------------------------------------------------------

; 启动分页机制 --------------------------------------------------------------
SetupPaging:
	; 根据内存大小计算应初始化多少PDE以及多少页表
	xor	edx, edx
	mov	eax, [dwMemSize]
	mov	ebx, 400000h	; 400000h = 4M = 4096 * 1024, 一个页表对应的内存大小
	div	ebx
	mov	ecx, eax	; 此时 ecx 为页表的个数，也即 PDE 应该的个数
	test	edx, edx
	jz	.no_remainder
	inc	ecx		; 如果余数不为 0 就需增加一个页表
.no_remainder:
	mov	[PageTableNumber], ecx	; 暂存页表个数

	; 为简化处理, 所有线性地址对应相等的物理地址. 并且不考虑内存空洞.

	; 首先初始化页目录
	mov	ax, SelectorFlatRW
	mov	es, ax
	mov	edi, PageDirBase0	; 此段首地址为 PageDirBase
	xor	eax, eax
	mov	eax, PageTblBase0 | PG_P  | PG_USU | PG_RWW
.1:
	stosd
	add	eax, 4096		; 为了简化, 所有页表在内存中是连续的.
	loop	.1

	; 再初始化所有页表
	mov	eax, [PageTableNumber]	; 页表个数
	mov	ebx, 1024		; 每个页表 1024 个 PTE
	mul	ebx
	mov	ecx, eax		; PTE个数 = 页表个数 * 1024
	mov	edi, PageTblBase0	; 此段首地址为 PageTblBase
	xor	eax, eax
	mov	eax, PG_P  | PG_USU | PG_RWW
.2:
	stosd
	add	eax, 4096		; 每一页指向 4K 的空间
	loop	.2

	mov	eax, PageDirBase0
	mov	cr3, eax
	mov	eax, cr0
	or	eax, 80000000h
	mov	cr0, eax
	jmp	short .3
.3:
	nop

	ret
; 分页机制启动完毕 ----------------------------------------------------------


; 测试分页机制 --------------------------------------------------------------
PagingDemo:
	mov	ax, cs
	mov	ds, ax
	mov	ax, SelectorFlatRW
	mov	es, ax

	push	LenFoo
	push	OffsetFoo
	push	ProcFoo
	call	MemCpy
	add	esp, 12

	push	LenBar
	push	OffsetBar
	push	ProcBar
	call	MemCpy
	add	esp, 12

	push	LenPagingDemoAll
	push	OffsetPagingDemoProc
	push	ProcPagingDemo
	call	MemCpy
	add	esp, 12

	mov	ax, SelectorData
	mov	ds, ax			; 数据段选择子
	mov	es, ax

	call	SetupPaging		; 启动分页

	call	SelectorFlatC:ProcPagingDemo
	call	PSwitch			; 切换页目录，改变地址映射关系
	call	SelectorFlatC:ProcPagingDemo

	ret
; ---------------------------------------------------------------------------


; 切换页表 ------------------------------------------------------------------
PSwitch:
	; 初始化页目录
	mov	ax, SelectorFlatRW
	mov	es, ax
	mov	edi, PageDirBase1	; 此段首地址为 PageDirBase
	xor	eax, eax
	mov	eax, PageTblBase1 | PG_P  | PG_USU | PG_RWW
	mov	ecx, [PageTableNumber]
.1:
	stosd
	add	eax, 4096		; 为了简化, 所有页表在内存中是连续的.
	loop	.1

	; 再初始化所有页表
	mov	eax, [PageTableNumber]	; 页表个数
	mov	ebx, 1024		; 每个页表 1024 个 PTE
	mul	ebx
	mov	ecx, eax		; PTE个数 = 页表个数 * 1024
	mov	edi, PageTblBase1	; 此段首地址为 PageTblBase
	xor	eax, eax
	mov	eax, PG_P  | PG_USU | PG_RWW
.2:
	stosd
	add	eax, 4096		; 每一页指向 4K 的空间
	loop	.2

	; 在此假设内存是大于 8M 的
	mov	eax, LinearAddrDemo
	shr	eax, 22
	mov	ebx, 4096
	mul	ebx
	mov	ecx, eax
	mov	eax, LinearAddrDemo
	shr	eax, 12
	and	eax, 03FFh	; 1111111111b (10 bits)
	mov	ebx, 4
	mul	ebx
	add	eax, ecx
	add	eax, PageTblBase1
	mov	dword [es:eax], ProcBar | PG_P | PG_USU | PG_RWW

	mov	eax, PageDirBase1
	mov	cr3, eax
	jmp	short .3
.3:
	nop

	ret
; ---------------------------------------------------------------------------


; PagingDemoProc ------------------------------------------------------------
PagingDemoProc:
OffsetPagingDemoProc	equ	PagingDemoProc - $$
	mov	eax, LinearAddrDemo
	call	eax
	retf
; ---------------------------------------------------------------------------
LenPagingDemoAll	equ	$ - PagingDemoProc
; ---------------------------------------------------------------------------


; foo -----------------------------------------------------------------------
foo:
OffsetFoo	equ	foo - $$
	mov	ah, 0Ch				; 0000: 黑底    1100: 红字
	mov	al, 'F'
	mov	[gs:((80 * 17 + 0) * 2)], ax	; 屏幕第 17 行, 第 0 列。
	mov	al, 'o'
	mov	[gs:((80 * 17 + 1) * 2)], ax	; 屏幕第 17 行, 第 1 列。
	mov	[gs:((80 * 17 + 2) * 2)], ax	; 屏幕第 17 行, 第 2 列。
	ret
LenFoo	equ	$ - foo
; ---------------------------------------------------------------------------


; bar -----------------------------------------------------------------------
bar:
OffsetBar	equ	bar - $$
	mov	ah, 0Ch				; 0000: 黑底    1100: 红字
	mov	al, 'B'
	mov	[gs:((80 * 18 + 0) * 2)], ax	; 屏幕第 18 行, 第 0 列。
	mov	al, 'a'
	mov	[gs:((80 * 18 + 1) * 2)], ax	; 屏幕第 18 行, 第 1 列。
	mov	al, 'r'
	mov	[gs:((80 * 18 + 2) * 2)], ax	; 屏幕第 18 行, 第 2 列。
	ret
LenBar	equ	$ - bar
; ---------------------------------------------------------------------------


; 显示内存信息 --------------------------------------------------------------
DispMemSize:
	push	esi
	push	edi
	push	ecx

	mov	esi, MemChkBuf
	mov	ecx, [dwMCRNumber]	;for(int i=0;i<[MCRNumber];i++) // 每次得到一个ARDS(Address Range Descriptor Structure)结构
.loop:					;{
	mov	edx, 5			;	for(int j=0;j<5;j++)	// 每次得到一个ARDS中的成员，共5个成员
	mov	edi, ARDStruct		;	{			// 依次显示：BaseAddrLow，BaseAddrHigh，LengthLow，LengthHigh，Type
.1:					;
	push	dword [esi]		;
	call	DispInt			;		DispInt(MemChkBuf[j*4]); // 显示一个成员
	pop	eax			;
	stosd				;		ARDStruct[j*4] = MemChkBuf[j*4];
	add	esi, 4			;
	dec	edx			;
	cmp	edx, 0			;
	jnz	.1			;	}
	call	DispReturn		;	printf("\n");
	cmp	dword [dwType], 1	;	if(Type == AddressRangeMemory) // AddressRangeMemory : 1, AddressRangeReserved : 2
	jne	.2			;	{
	mov	eax, [dwBaseAddrLow]	;
	add	eax, [dwLengthLow]	;
	cmp	eax, [dwMemSize]	;		if(BaseAddrLow + LengthLow > MemSize)
	jb	.2			;
	mov	[dwMemSize], eax	;			MemSize = BaseAddrLow + LengthLow;
.2:					;	}
	loop	.loop			;}
					;
	call	DispReturn		;printf("\n");
	push	szRAMSize		;
	call	DispStr			;printf("RAM size:");
	add	esp, 4			;
					;
	push	dword [dwMemSize]	;
	call	DispInt			;DispInt(MemSize);
	add	esp, 4			;

	pop	ecx
	pop	edi
	pop	esi
	ret
; ---------------------------------------------------------------------------

%include	"lib.inc"	; 库函数

SegCode32Len	equ	$ - LABEL_SEG_CODE32
; END of [SECTION .s32]


; 16 位代码段. 由 32 位代码段跳入, 跳出后到实模式
[SECTION .s16code]
ALIGN	32
[BITS	16]
LABEL_SEG_CODE16:
	; 跳回实模式:
	mov	ax, SelectorNormal
	mov	ds, ax
	mov	es, ax
	mov	fs, ax
	mov	gs, ax
	mov	ss, ax

	mov	eax, cr0
	and	al, 11111110b
	mov	cr0, eax

LABEL_GO_BACK_TO_REAL:
	jmp	0:LABEL_REAL_ENTRY	; 段地址会在程序开始处被设置成正确的值

Code16Len	equ	$ - LABEL_SEG_CODE16

; END of [SECTION .s16code]

先建立IDT段：

; IDT
[SECTION .idt]
ALIGN	32
[BITS	32]
LABEL_IDT:
; 门                                目标选择子,            偏移, DCount, 属性
%rep 32
			Gate	SelectorCode32, SpuriousHandler,      0, DA_386IGate
%endrep
.020h:			Gate	SelectorCode32,    ClockHandler,      0, DA_386IGate
%rep 95
			Gate	SelectorCode32, SpuriousHandler,      0, DA_386IGate
%endrep
.080h:			Gate	SelectorCode32,  UserIntHandler,      0, DA_386IGate

IdtLen		equ	$ - LABEL_IDT
IdtPtr		dw	IdtLen - 1	; 段界限
		dd	0		; 基地址
; END of [SECTION .idt]

通过lgdt指令加载GDT表

lgdt	[GdtPtr]

初始化8259A 并int 80h

	call	Init8259A

	int	080h
	sti
	jmp	$

根据

.080h:			Gate	SelectorCode32,  UserIntHandler,      0, DA_386IGate

执行到：

_UserIntHandler:
UserIntHandler	equ	_UserIntHandler - $$
	mov	ah, 0Ch				; 0000: 黑底    1100: 红字
	mov	al, 'I'
	mov	[gs:((80 * 0 + 70) * 2)], ax	; 屏幕第 0 行, 第 70 列。
	iretd

iretd指令是中断或异常返回的指令。
sti打开中断后，触发时钟中断：

; int handler ---------------------------------------------------------------
_ClockHandler:
ClockHandler	equ	_ClockHandler - $$
	inc	byte [gs:((80 * 0 + 70) * 2)]	; 屏幕第 0 行, 第 70 列。
	mov	al, 20h
	out	20h, al				; 发送 EOI
	iretd

中断或异常发生时的堆栈变化：

若果中断或异常发生时没有特权级变换，那么eflags，cs，eip将依次被压入堆栈，如果有errorcode的话，那么errorcode最后被压栈。有特权级变换的情况下同样会发生堆栈切换，此时ss和esp将被压入内层堆栈，然后是eflags，cs，eip，（errorcode）。

保护模式下的I/O：

保护模式下需要对I/O的控制权限进行控制，需要IOPL和I/O许可位图。I/O许可位图位于TSS偏移102字节，它的每一位表示一个字节的端口地址是否可用，0可用，1不可用。每一个任务都可以有单独的TSS，所以每一个任务可以有它单独的I/O许可位图。
