使用supermap destopX 11i 管线建模

一、数据准备

1. 把cad文件导入supermap，选择简单数据集导入，就是线面等导入
2. 选择管线图层，是个简单线图层，可能是三维类型的线。
3. 如果是三维类型的线，要导出，只能选择 FileGDBVector。
4. 选择FileGDBVector 导出的是gdb。其他csv、excel之类的格式不要选。
5. 在导出的二维线层里面增加管径字段，字符串类型，圆的写如300，方的写300*300

         增加线高度字段如elav或者gaodu名字，类型为整形，在高度里面填高度，如1890

二、线生成管道三维模型

1、将准备好的二维线图层在 supermap destopX 11i

 打开或者导入后打开。

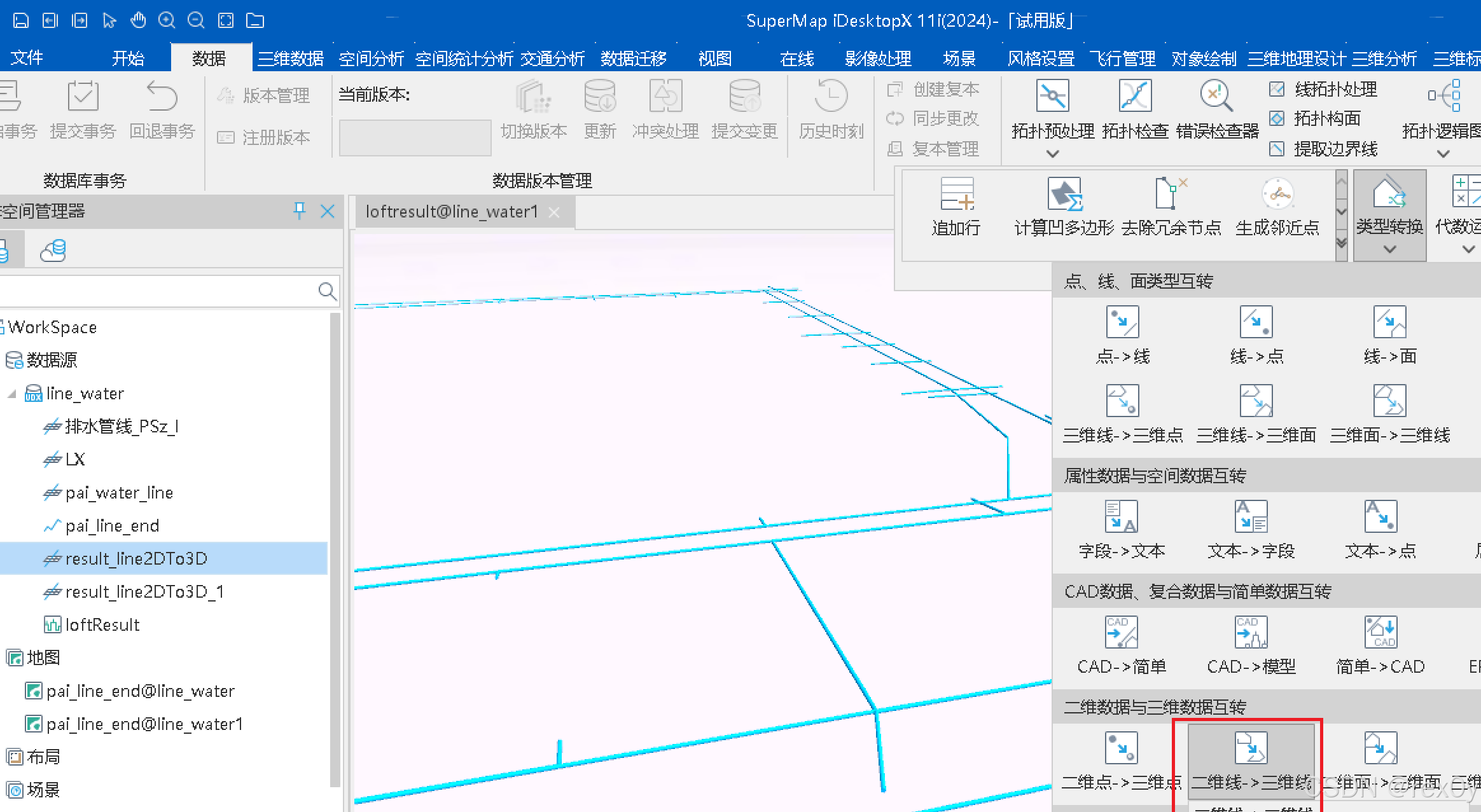

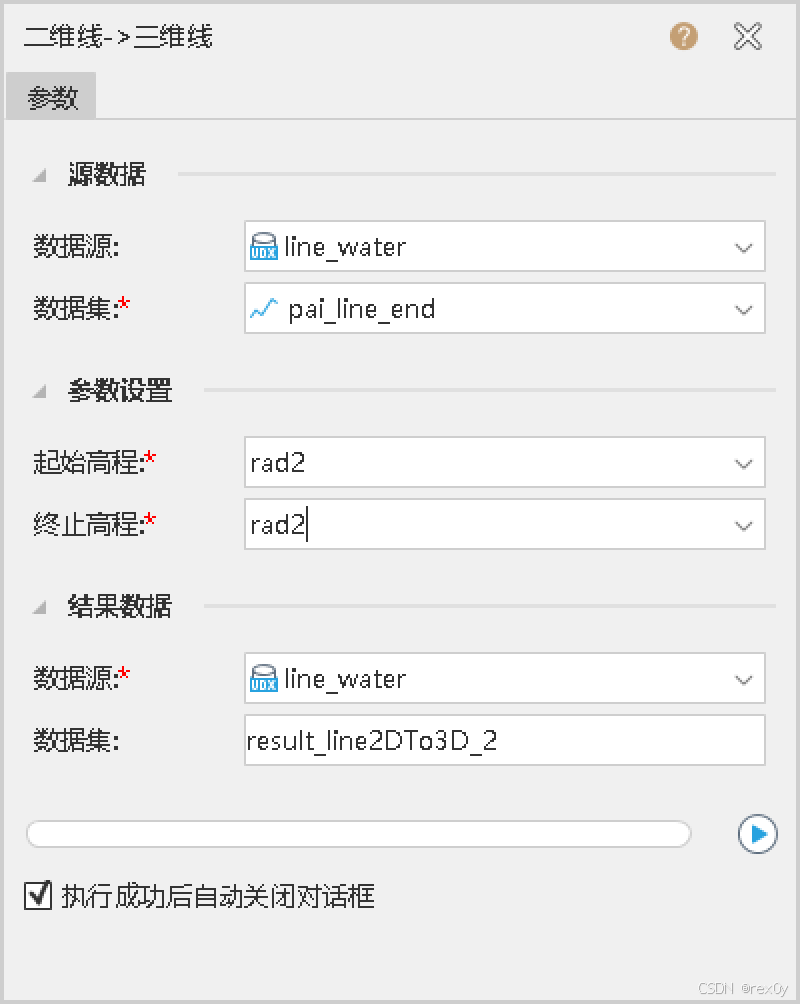

2、二维线转三维线

二维线转三维线，高程字段要选择正确

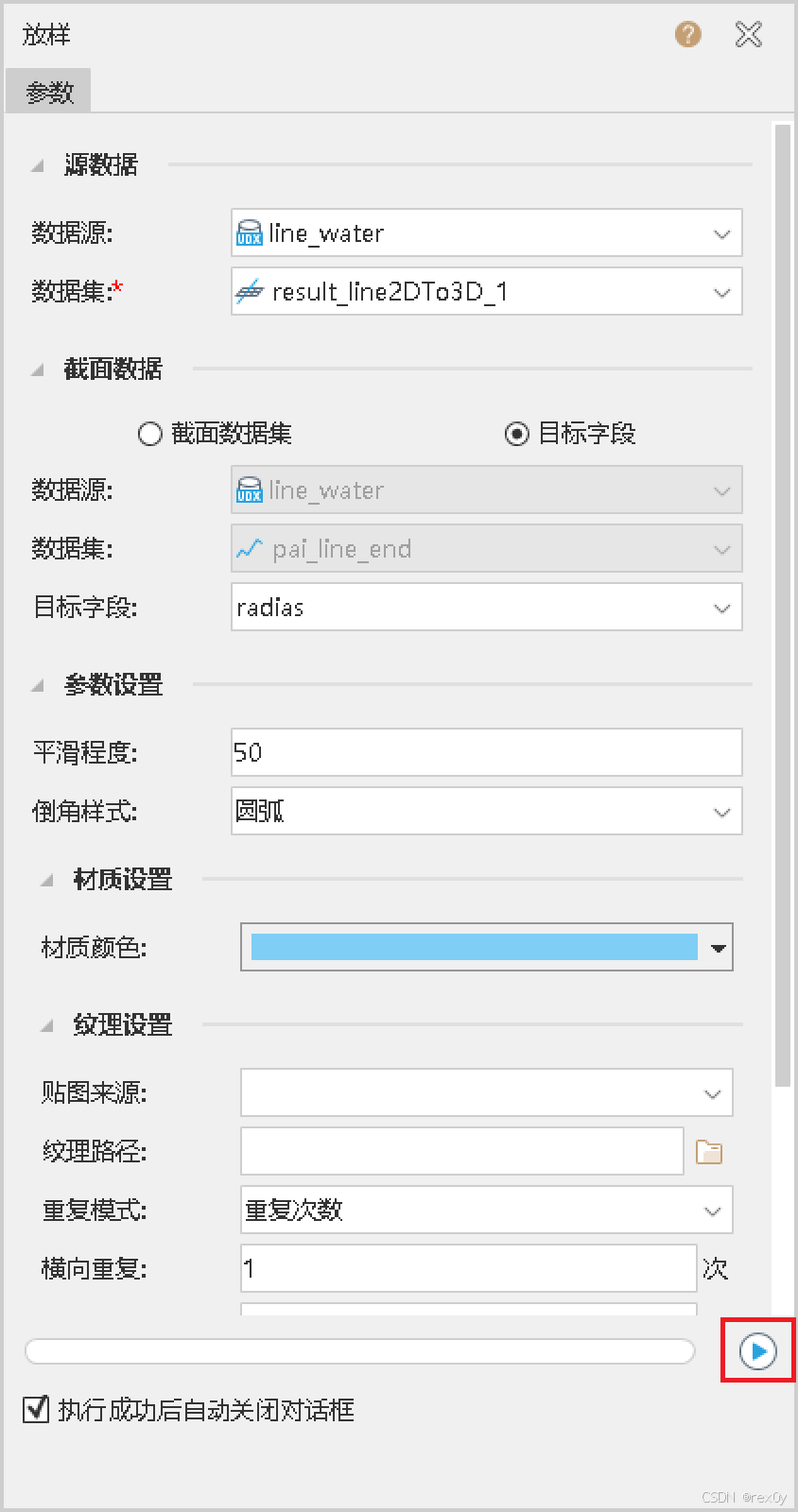

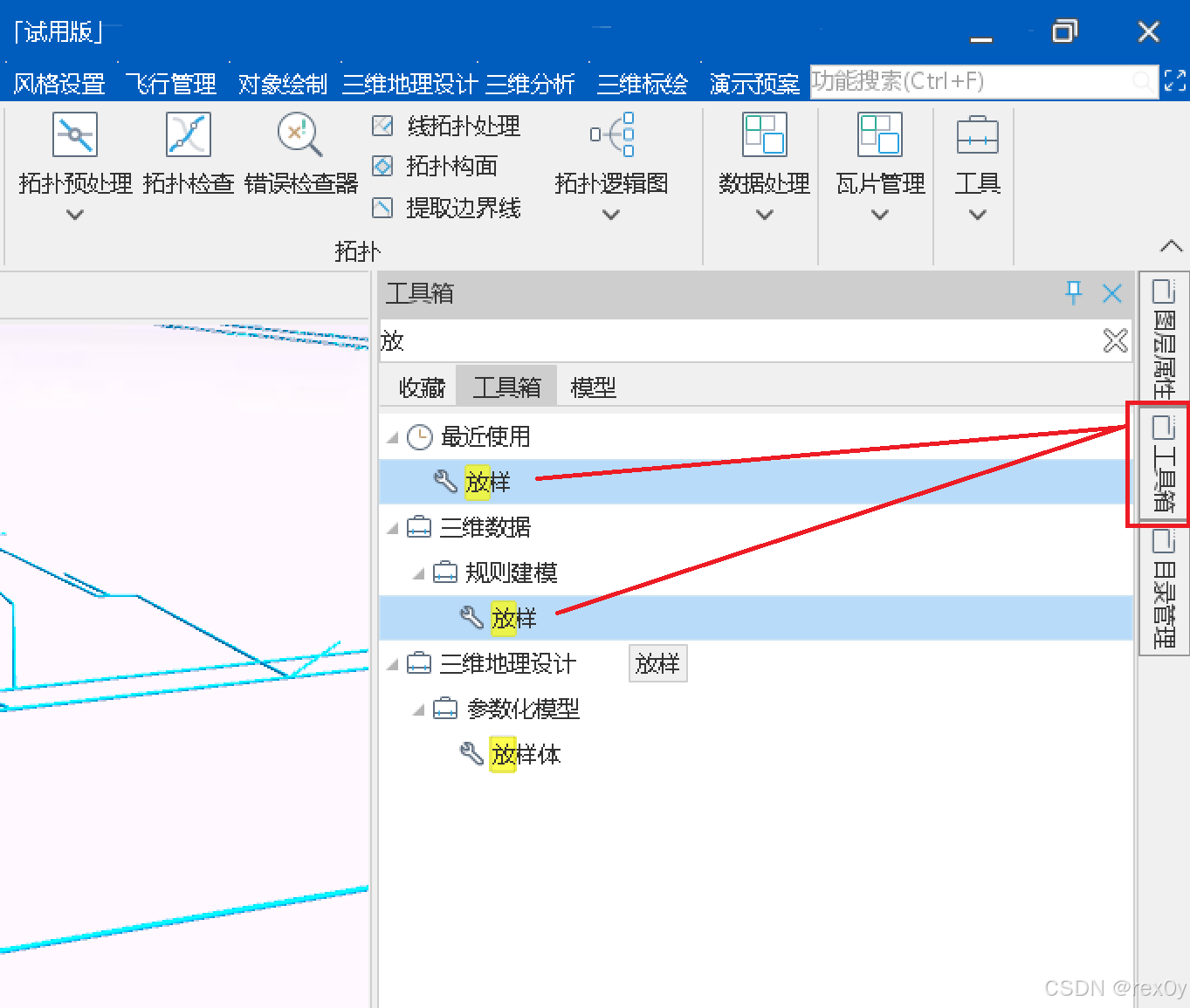

2、通过放样工具转三维管道

数据集是刚转的三维线，目标字段是增加的管径字段，材质如果找到材质png图片可以用。

选择用直接用各颜色做材质。

选择颜色作为材质，如果能找到png图片材质，需要在上面的三维线图层增加材质字段，将图片材质路径写入。本次以颜色材质演示操作。

运行该放样工具生成三维管道数据

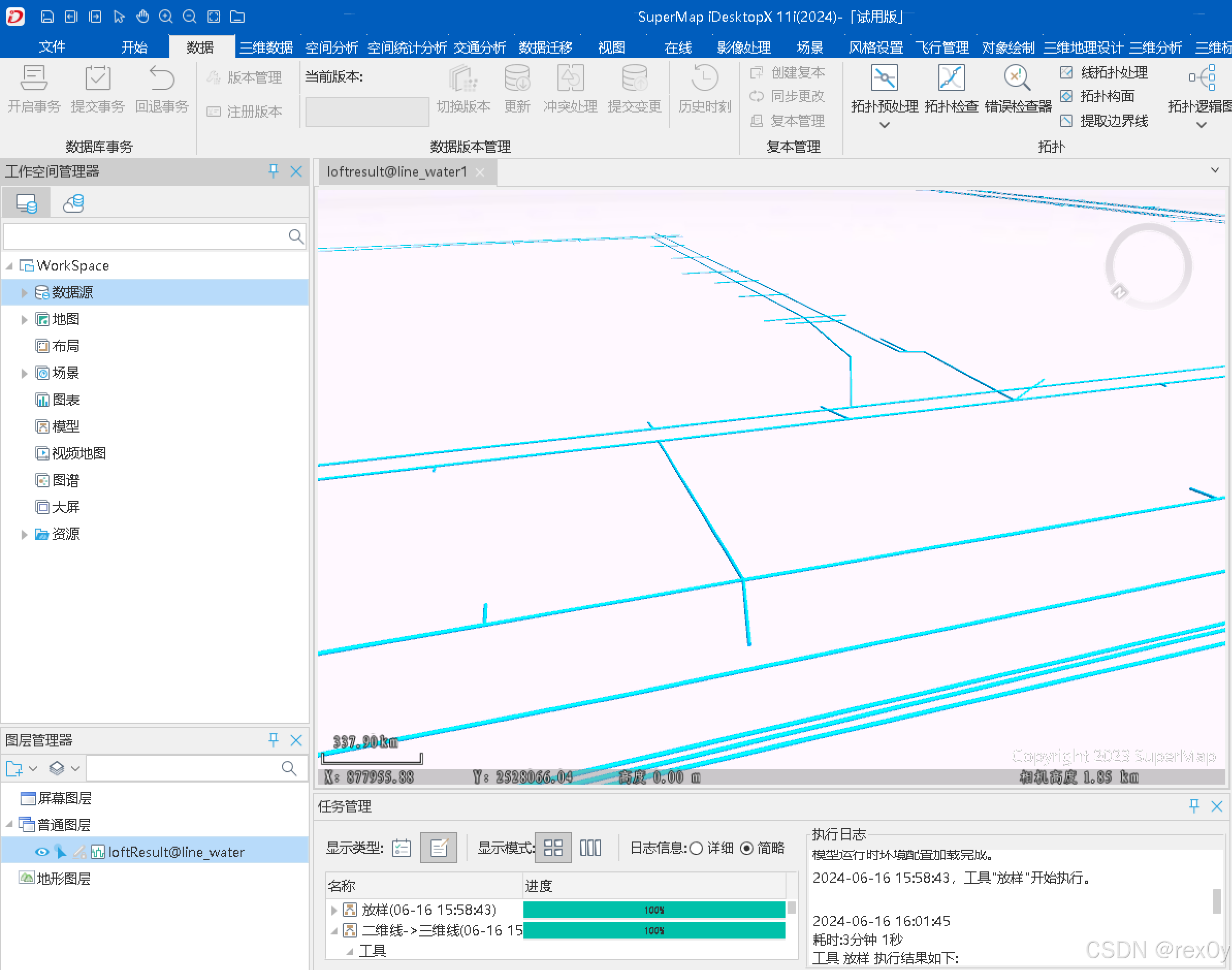

运行完成后得到类似loftResult名字的数据集，整个图层就是三维数据了，可以加到场景显示效果。如果数据是平面坐标，建平面场景。
