查找EMM和ECM

CA_system_ID : 表示适用于相关ECM和EMM流的相关的CA系统类型(CA厂家标识符).



CA_PID : PMT表中的该描述信息为ECM的PID,CAT 表中的该描述信息为EMM的PID.

一般来说，ecm table id为0x80/0x81，emm table id为0x82~0x8F这个值是由ca厂家决定的。





ca_descriptor 描述字值为0x09, 下面给个加扰流的具体表数据：

 CAT表中的ca_pid 0x500指的EMM pid，码流分析仪中可查看到该EMM pid

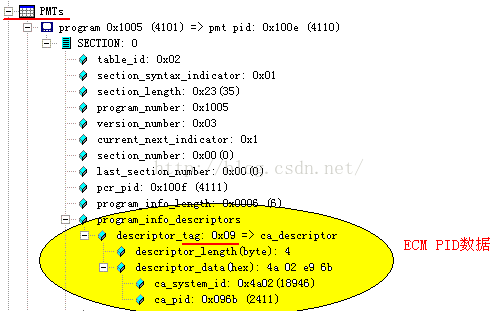

PMT表中的ca_pid 0x96b指的ECM pid，码流分析仪中可查看到该ECM pid

完整接收及播放流程：
1、锁定指定频点
2、搜索PAT表
3、搜索CAT及PMT表
4、解析PMT表得到ECM PID值，解析CAT表得到EMM PID值
5、将ECM及EMM送到智能卡解密
6、智能卡返回CW值，机顶盒将CW值设到demux descrambler解扰模块，还原原始码流
7、设定音频pid，视频pid进行解码和播放

-------------- 补充一下判断节目是否加扰 -------------

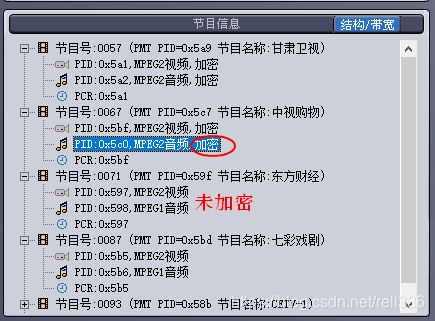

从上图中可以看出，节目“中视购物”的视频和音频都加扰的了，而“东方财经”则视频和音频都没加扰。

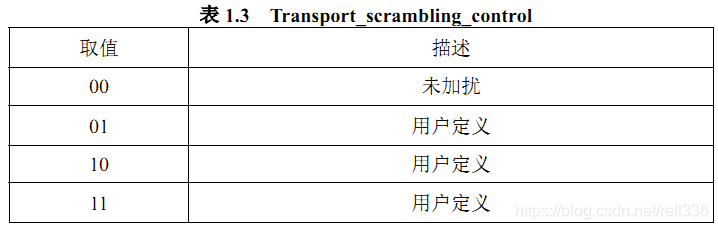

判断的依据其实就是：音视频流的包头的Transport_scrambling_control位（2b），除了0外，剩余算作加扰。

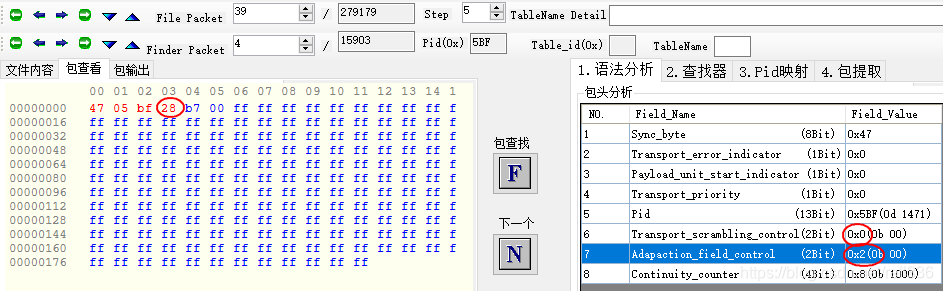

需注意：adapaction_field_control（2b）>1为适配域控制，这时，该包内容不可以用Transport_scrambling_control来判断加扰，即跳过该包，如下图所示。

上图不能判断该pid=0x5bf是否加扰，因是适配域内容。



综述：寻找一个含adapaction_field_control<=1的音视频包，提取Transport_scrambling_control，Transport_scrambling_control>0，则该音视频被加扰。



表 1.1  TS 流包头

语    法                                            位数    助记符

Transport_packet(){
         Sync_byte                               8    bslbf
        Transport_error_indicator        1    bslbf
        Payload_unit_start_indicator    1    bslbf
        Transport_priority                     1    bslbf
        PID                                            13    uimsbf
        Transport_scrambling_control    2    bslbf
        Adapaction_field_control            2    bslbf
        Continuity_counter                     4    uimsbf
       If (adapaction_field_control= =’10’ ||
           adapaction_field_control= =’11’)
           adapcation_field()
        If (adapaction_field_control= =’01’ ||
          adapaction_field_control= =’00’)
          data_byte()
     }
