三：蓝牙之SoC - Blinky代码函数与框架
上一次评测了解了蓝牙协议的分层与主机主协议层说明，对蓝牙BLE之LED灯服务之读写有了认识，我们这次对例程即SoC - Blinky实例进行代码函数与框架进行说明
代码函数与框架的说明
我们打开SoC - Blinky工程，其机构如下图所示，包含内如下几个文件夹：
对这几个文件夹先介绍如下：
Autogen:自动构建驱动文件夹。
Config:配置文件夹：包含应为文件夹、硬件配置文件、平台配置文件、蓝牙协议栈文件。
App应用文件和主函数文件。

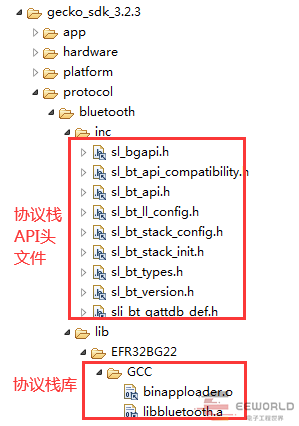

我们要注意，任何的商用的蓝牙协议栈都是不开源的，因此在EF32的蓝牙文件夹中的协议栈文件也只给出了明文的API函数，其具体的协议栈代码以库文件的形式加入在工程中，如下图所示：
因此，实现蓝牙的基本工程在于协议栈的API函数的调用。主函数的结构和一般的蓝牙应用类似，包含如下几个部分：

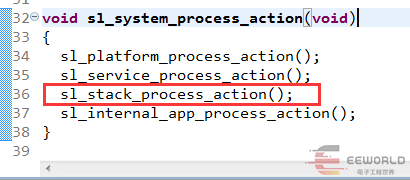

其中，我们主要探讨组件动作处理这个函数，打开这个函数，进去，有4个函数，只有第三个函数有内容，继续进入。

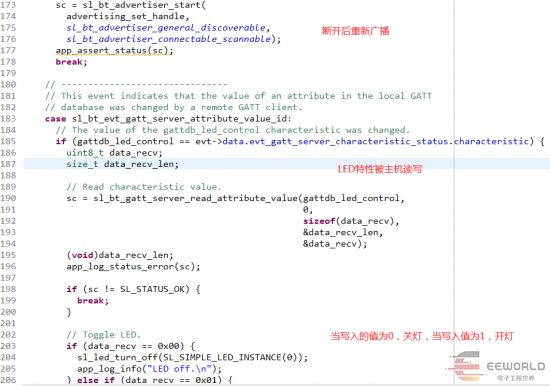

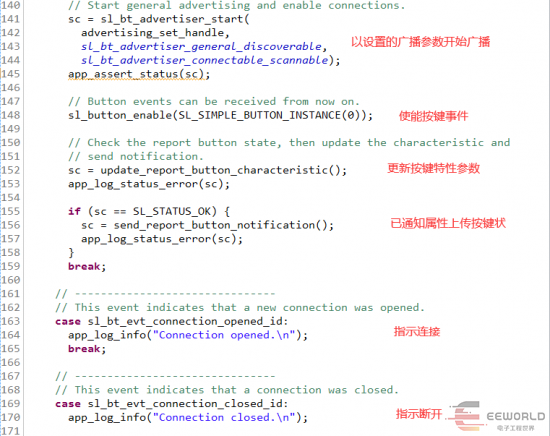

进入到SL_bt_on_event函数后，就可以停下来分析了，这个是这个蓝牙芯片运行的主要部分。包含了从机设备广播的发起，以及连接状态的判断。两个特性：LED灯读写和按键通知特性的应用。解释如下图所示：

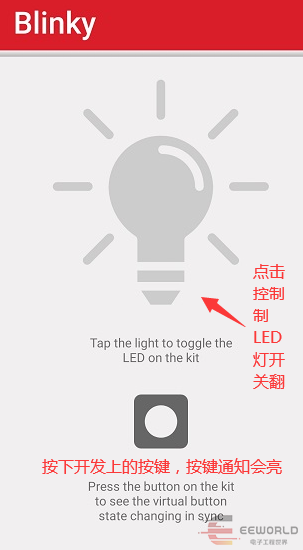

实验现象：
实现了一个按键通知控制属性，一个LED灯读写的通知属性。
