使用Altium Designer18绘制STM32最小系统原理图

本文详细介绍了如何使用Altium Designer 18绘制STM32最小系统原理图,包括查找STM32原理图样式,建立元件库,创建芯片封装,绘制原理图,并添加元器件,如电源、地线和电阻。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、查找STM32最小系统原理图样式

在这里插入图片描述

二、建立stm32最小系统元件库

1、新建一个元件库工程

点击file—>new—>project—>integrated library
在这里插入图片描述

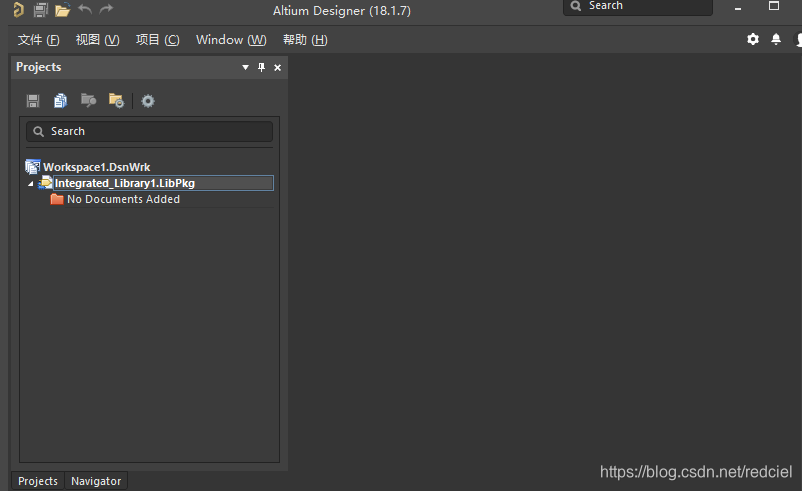

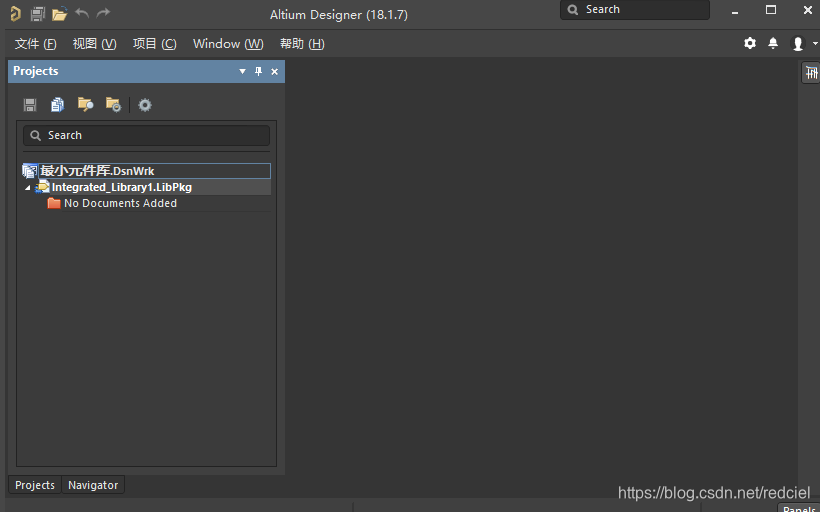

工程改名保存
在这里插入图片描述

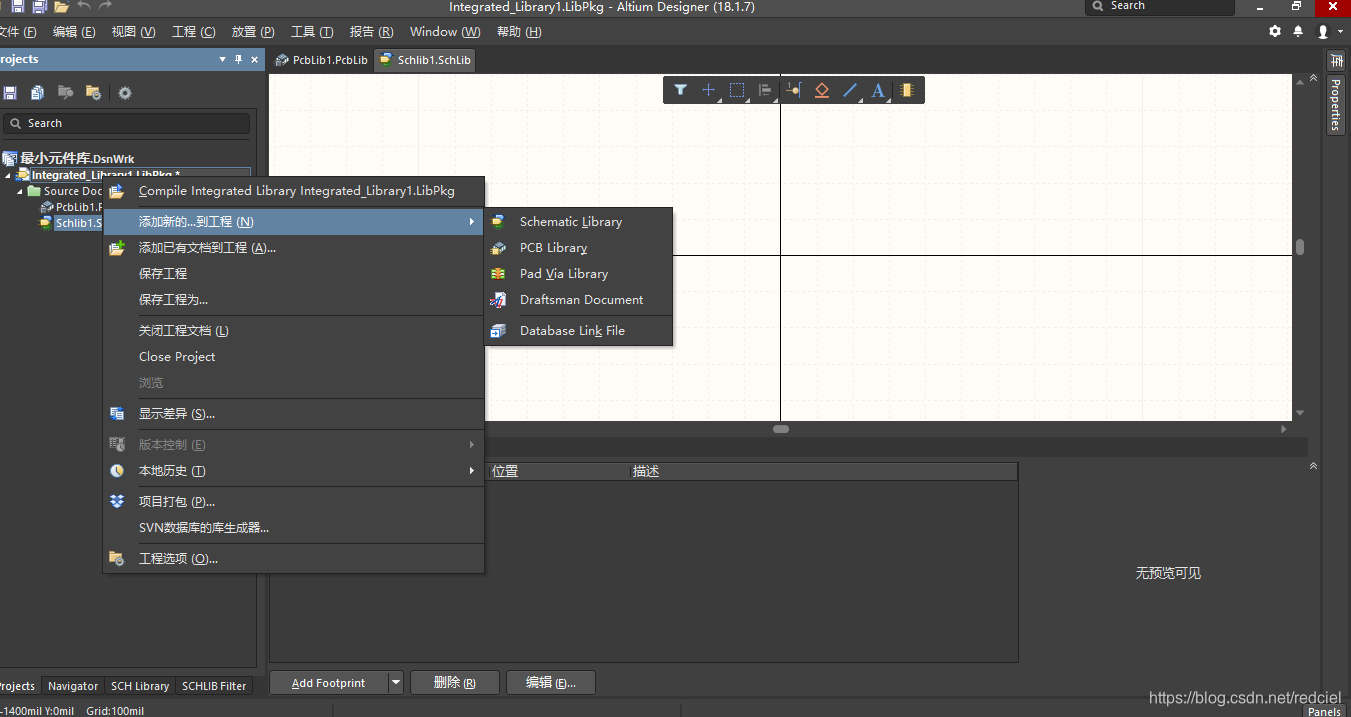

新建PCB元件库和SCH元件库
在这里插入图片描述

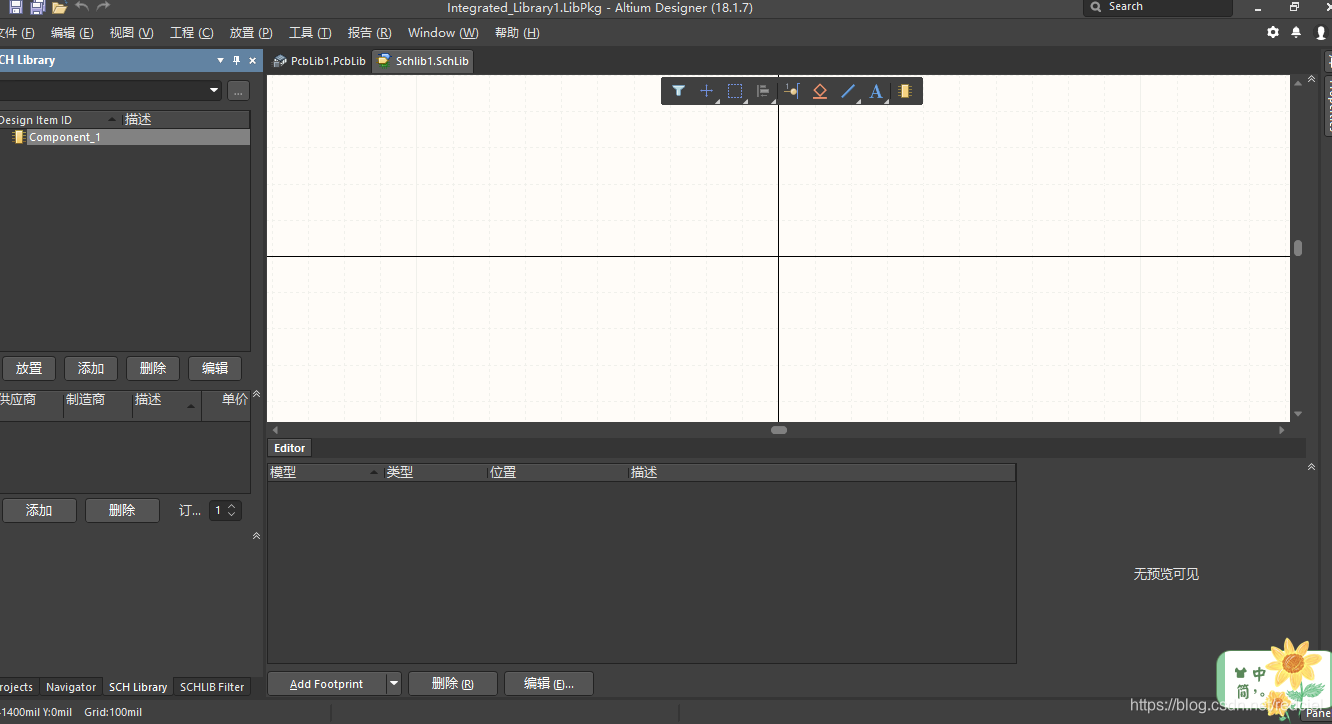

添加完成后页面自动弹出如下,可以点击页面底部的左下角进行选择”project"
在这里插入图片描述
在这里插入图片描述
添加完成,保存工程

2、芯片PCB的封装

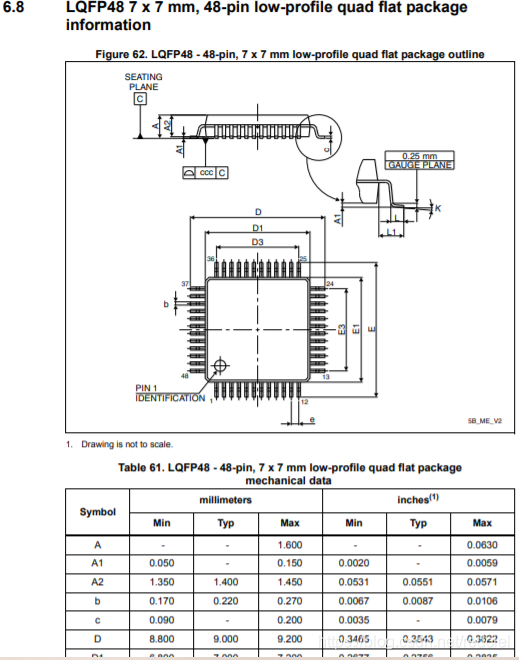

芯片封装使用系统自带的封装。如下

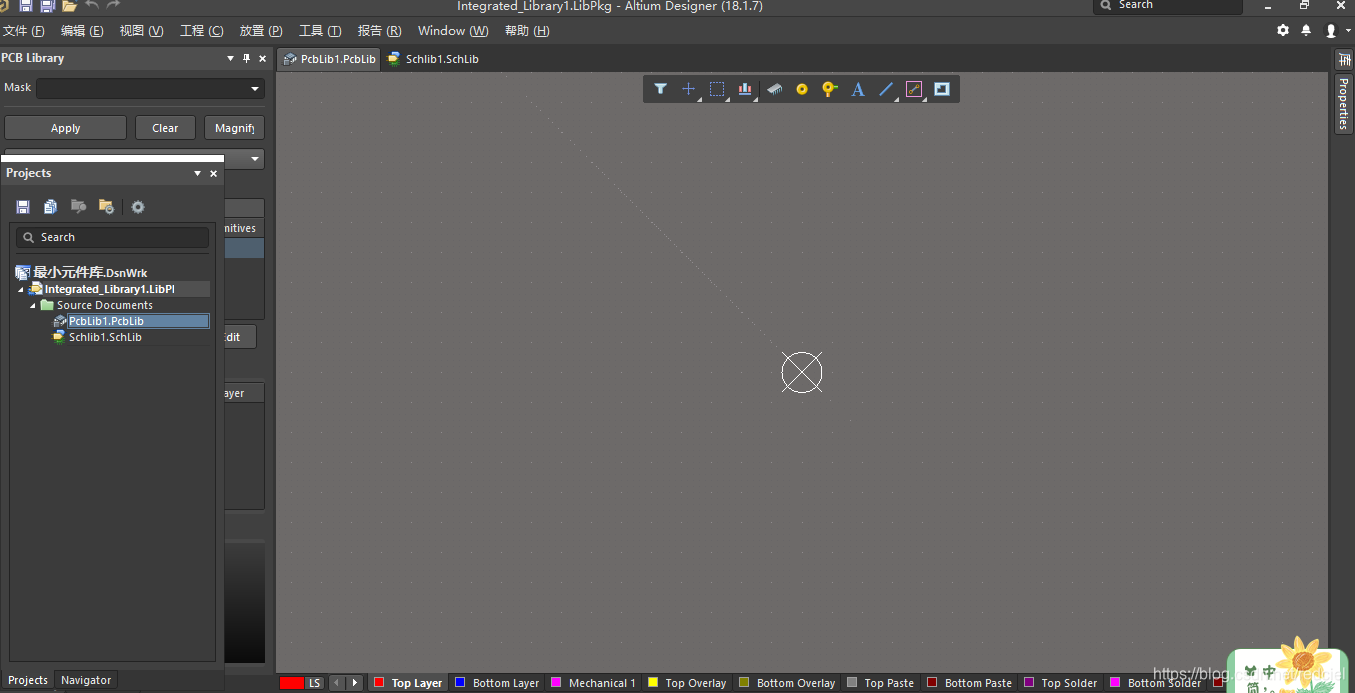

打开“PCB Library"窗口在这里插入图片描述
选择工具
