前言

Acty

1. 作用

计算视图（View）的位置

即计算View的四个顶点位置：Left、Top、Right 和 Bottom

2. 知识储备

请参考文章：自定义View基础

3. layout过程详解

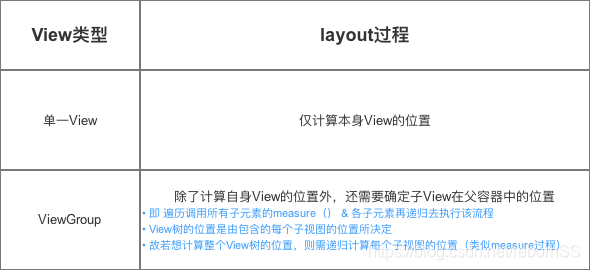

类似measure过程，layout过程根据View的类型分为2种情况：
在这里插入图片描述
接下来，我将详细分析这2种情况下的layout过程

3.1 单一View的layout过程

3.1.1 应用场景

在无现成的控件View满足需求、需自己实现时，则使用自定义单一View
特征：继承自View、SurfaceView 或其他View；不包含子View

如：制作一个支持加载网络图片的ImageView控件

注：自定义View在多数情况下都有替代方案：图片 / 组合动画，但二者可能会导致内存耗费过大，从而引起内存溢出等问题。

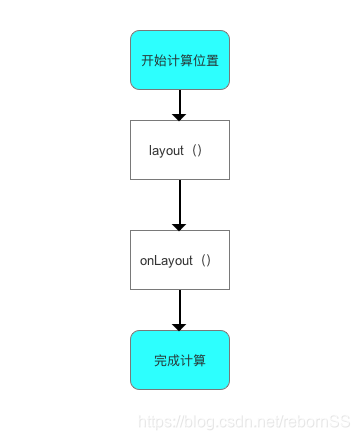

3.1.2 具体流程

在这里插入图片描述
下面我将一个个方法进行详细的源码分析
layout过程的入口 = layout()，具体如下：

/**
  * 源码分析：layout（）
  * 作用：确定View本身的位置，即设置View本身的四个顶点位置
  */
  public void layout(int l, int t, int r, int b) {


    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // 1. 确定View的位置：setFrame（） / setOpticalFrame（）
    // 即初始化四个顶点的值、判断当前View大小和位置是否发生了变化 & 返回
    // ->>分析1、分析2
    boolean changed = isLayoutModeOptical(mParent) ?
            setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 2. 若视图的大小 & 位置发生变化
    // 会重新确定该View所有的子View在父容器的位置：onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {


        onLayout(changed, l, t, r, b);
        // 对于单一View的laytou过程：由于单一View是没有子View的，故onLayout（）是一个空实现->>分析3
        // 对于ViewGroup的laytou过程：由于确定位置与具体布局有关，所以onLayout（）在ViewGroup为1个抽象方法，需重写实现（后面会详细说）
  ...

}

/**
  * 分析1：setFrame（）
  * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
  * 即：最终确定View本身的位置
  */
  protected boolean setFrame(int left, int top, int right, int bottom) {

        ...
    // 通过以下赋值语句记录下了视图的位置信息，即确定View的四个顶点
    // 从而确定了视图的位置
    mLeft = left;
    mTop = top;
    mRight = right;
    mBottom = bottom;

    mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);

    }

/**
  * 分析2：setOpticalFrame（）
  * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
  * 即：最终确定View本身的位置
  */
  private boolean setOpticalFrame(int left, int top, int right, int bottom) {


        Insets parentInsets = mParent instanceof View ?
                ((View) mParent).getOpticalInsets() : Insets.NONE;

        Insets childInsets = getOpticalInsets();

        // 内部实际上是调用setFrame（）
        return setFrame(
                left   + parentInsets.left - childInsets.left,
                top    + parentInsets.top  - childInsets.top,
                right  + parentInsets.left + childInsets.right,
                bottom + parentInsets.top  + childInsets.bottom);
    }
    // 回到调用原处

/**
  * 分析3：onLayout（）
  * 注：对于单一View的laytou过程
  *    a. 由于单一View是没有子View的，故onLayout（）是一个空实现
  *    b. 由于在layout（）中已经对自身View进行了位置计算，所以单一View的layout过程在layout（）后就已完成了
  */
 protected void onLayout(boolean changed, int left, int top, int right, int bottom) {


   // 参数说明
   // changed
