本文详细介绍了如何使用MODBUSTCP/IP协议在睿尔曼机械臂上进行通信，包括连接设置、ModScan32应用的使用步骤以及寄存器操作实例，帮助用户掌握MODBUSTCPSlave地址的配置和设备控制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.1 协议描述

1.1.1 总体通信结构

MODBUS TCP/IP 的通信系统可以包括不同类型的设备：

（1）连接至 TCP/IP 网络的 MODBUS TCP/IP 客户机和服务器设备；

（2）互连设备，例如：在 TCP/IP 网络和串行链路子网之间互连的网桥、路由器或网关，联接，该子网允许将 MODBUS 串行链路客户机和服务器终端设备连接起来。

MODBUS 通信需要建立客户机与服务器之间的 TCP 连接。

连接的建立可以由用户应用模块直接实现，也可以由 TCP 连接管理模块自动完成。

2. 使用方法

以下是睿尔曼机械臂采用Modbus -tcp的使用方法：

➩modbus TCP_slave地址对应表相关文件，如有需要请@睿尔曼技术支持

准备工作：ModScan32应用程序、一根网线、一台电脑

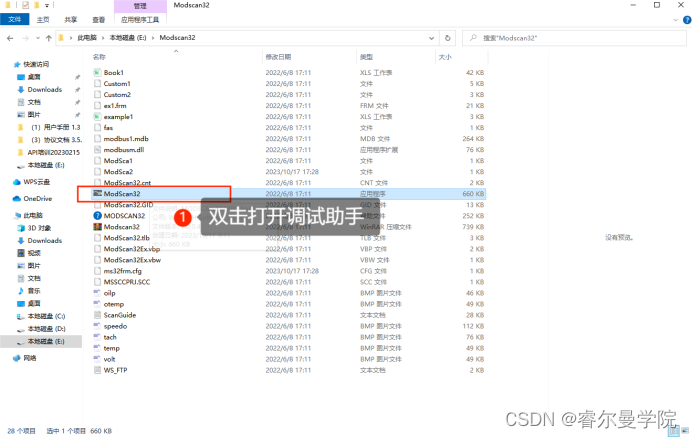

  • 步骤一：点击进入ModScan32应用程序。

  1. 步骤二：选择modbus tcp 协议

进行连接前需将本地电脑通过网线与机械臂相连

本地电脑ip：192.168.1.xx，机械臂默认ip：192.168.1.18；

“Connect Using”选择Remote modbus TCP Server；“IP Address”为192.168.1.18；“
