TD4 4-bit CPU

原创 已于 2025-01-22 22:17:53 修改 · 225 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

于 2025-01-22 21:51:00 首次发布

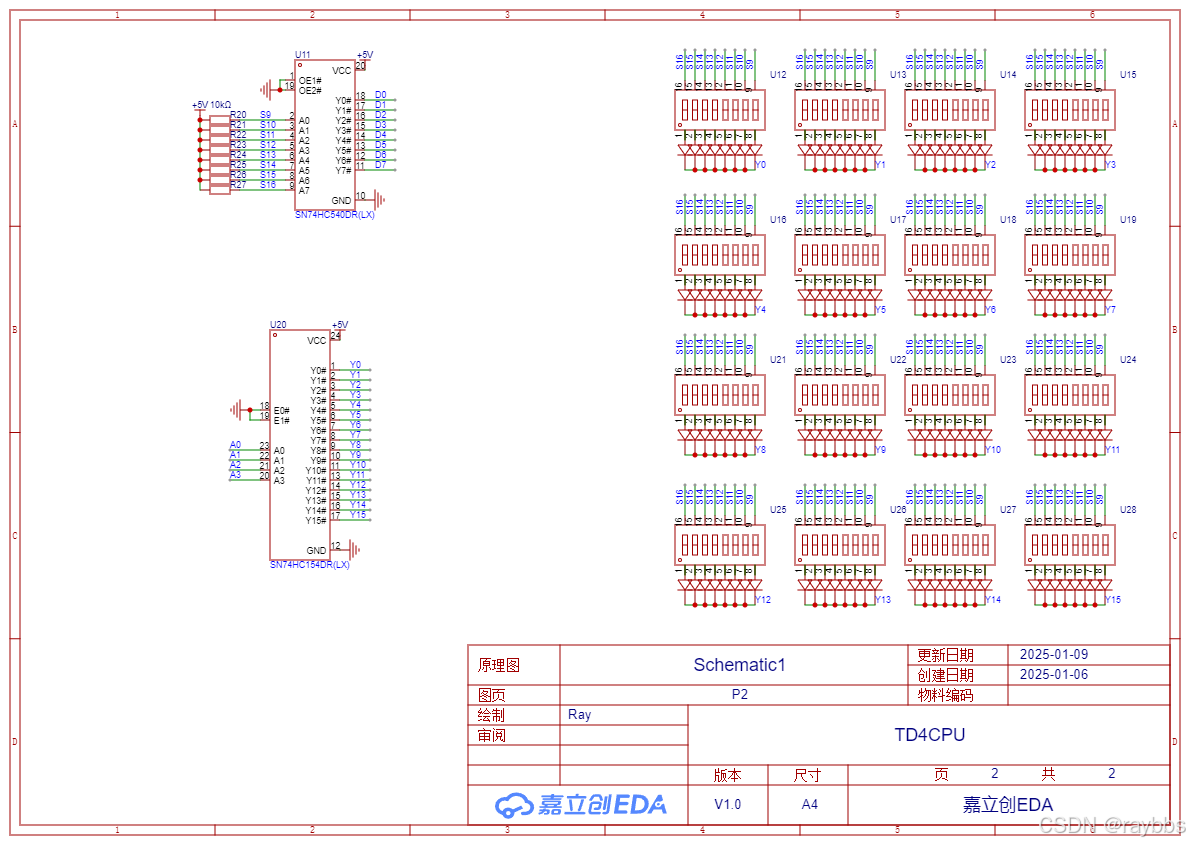

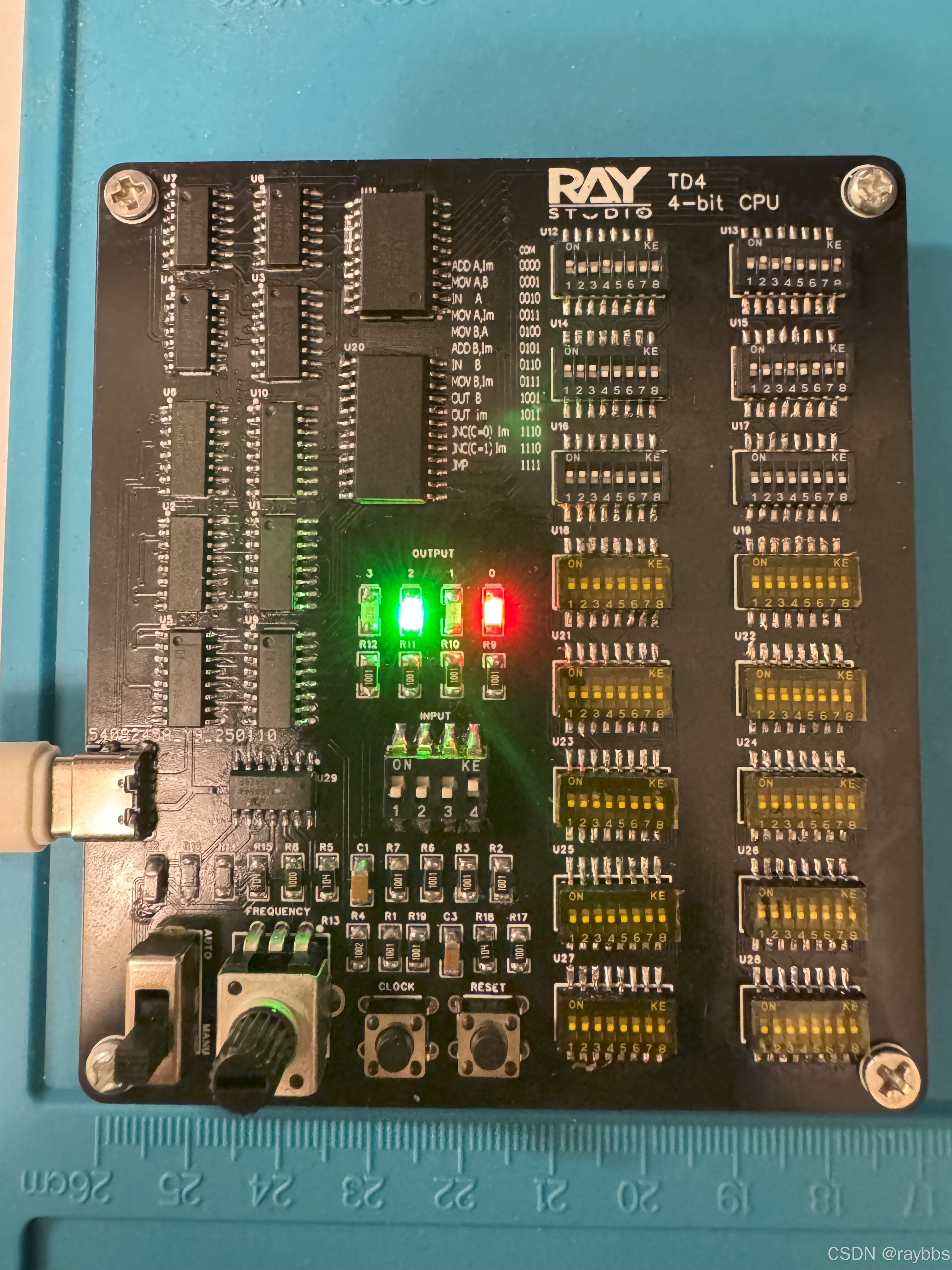

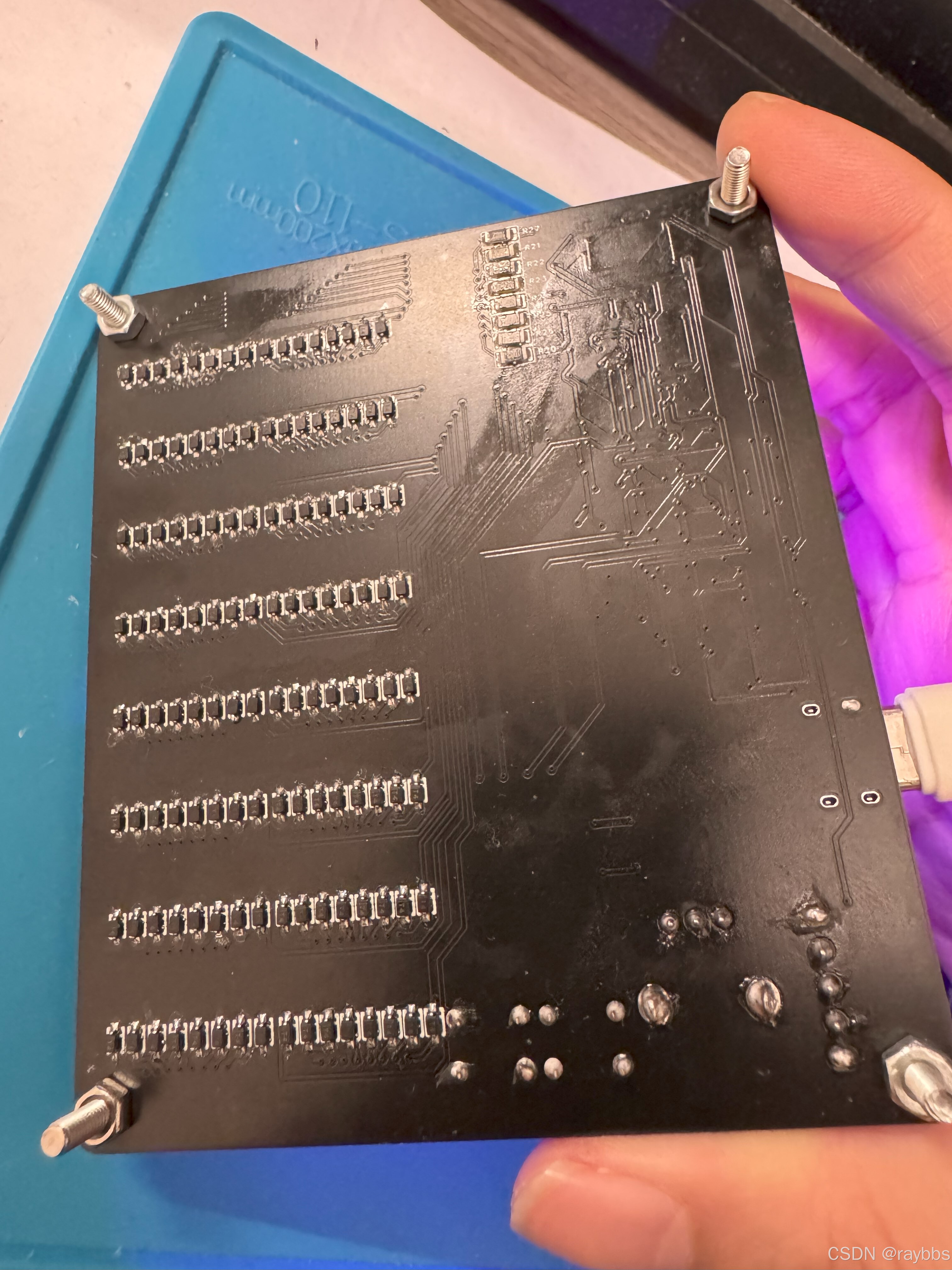

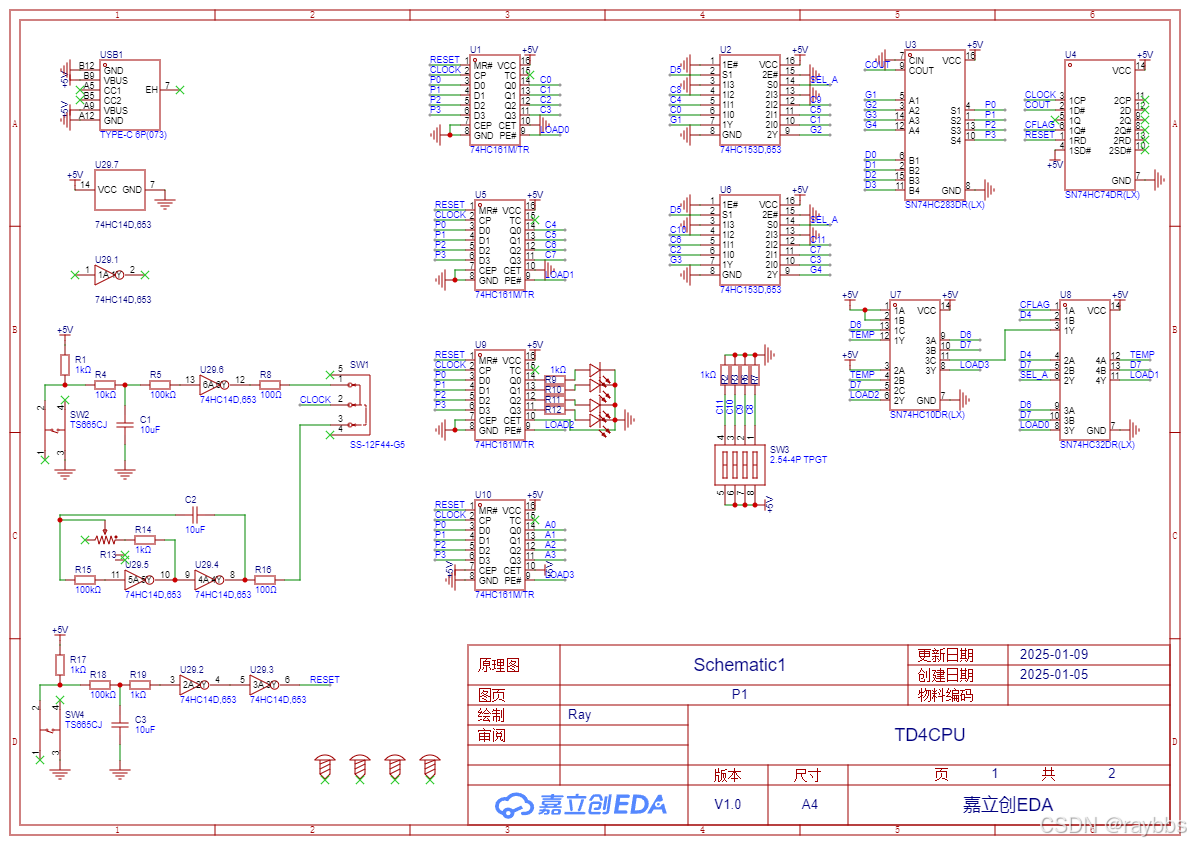

参考网上教程自己画板做了个4-bit cpu。因为用了较小的元件，整个板子大小控制在10*10cm之内，能够在嘉立创免费打样。不过拨动开关太小了，必须要借用镊子才能扳动。另外128个二极管贴起来也挺费事，幸好有锡膏和加热台，不然用电烙铁简直不敢想。

最后做出来还挺有成就感的，纪念一下。

IMG_8743

raybbs
关注
TD4-4BIT-CPU:简单的带有74序列芯片的4位CPU，由Kaoru Tonami在他的书“ How to build a CPU”中提出
05-10
#LOAD0 = D6 | D7 #LOAD1 = #D6 | D7 #LOAD2 = #(#D6 & D7) #LOAD3 = #(D6 & D7 & (#C | D4)) SEL_A = D4 | D7 SEL_B = D5 A. 先焊接尺寸小，低的元器件，再焊接高的元器件，推荐焊接顺序如下: 1. 发光LED，二极管1N4148，直插电阻，USB接口。 2. IC插座 3. 8位拨码开关、4位拨码开关 4. 按键开关，电解电容，拨动开关 B. 注意芯片插座，8位拨码开关和4位拨码开关的焊接方向 自己动手做CPU 之 TD4 焊接测试1-[焊接] 自己动手做CPU 之 TD4 焊接测试2-[测试] 自己动手做CPU 之 TD4 后记 架构 RAM 4bit -> 8bit ALU 中断 指令 算术逻辑指令 寻址方式（立即数寻址、相对寻址、寄存器寻址等） call push
