OPC通讯

系统平台

•操作系统

        Windows 7 专业版及以上。

•框架

        TIA Portal STEP 7 Professional WinCC Professional V15.1。

        SIMATIC_NET_PC_Software_V16。

•样例

       TIA Portal V15.1建立OPC与S7-1500通讯连接

结构

服务端设置

        在TIA Portal V15.1插入S7-1500及PC站点，配置网络把站点挂在同一子网中，在Network View中配置S7连接，如图所示：

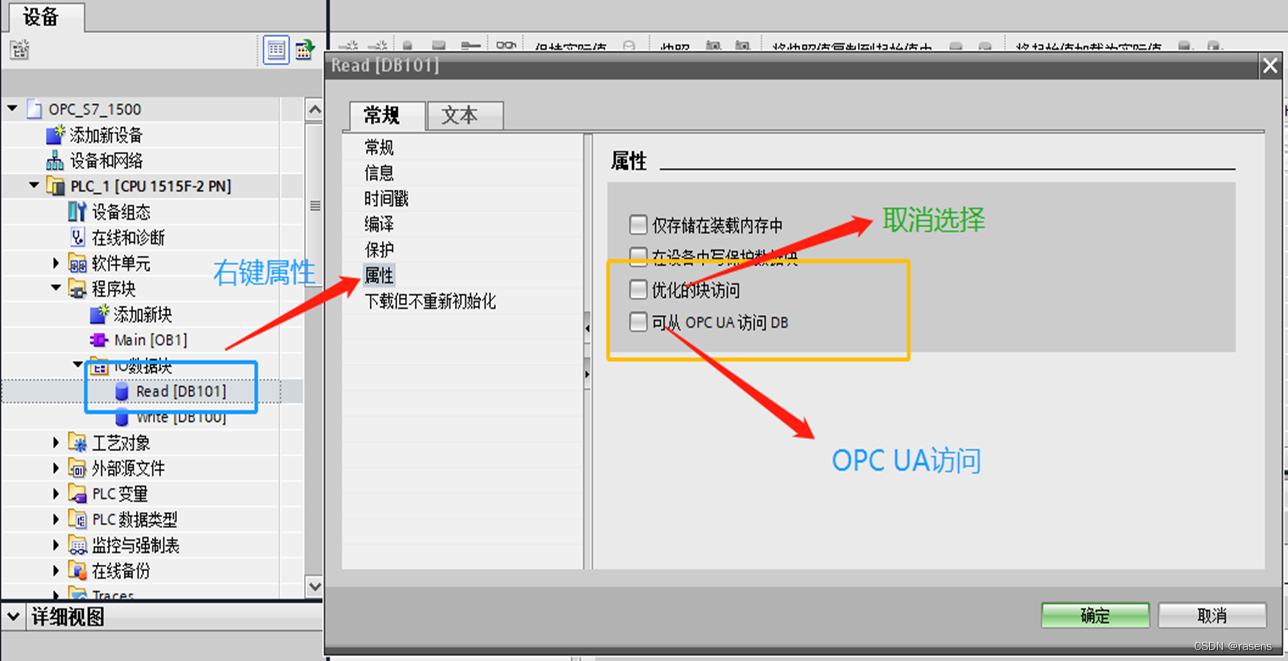

         在PLC中定义读与写的数据DB块，在属性中取消“优化块访问”选择与取消“可从OPC UA访问DB”，如图所示：

         在PLC中CPU属性，“防护与安全”->“连接机制”->“选择”允许来自远程对象的PUT/GET通讯访问”，如图所示：

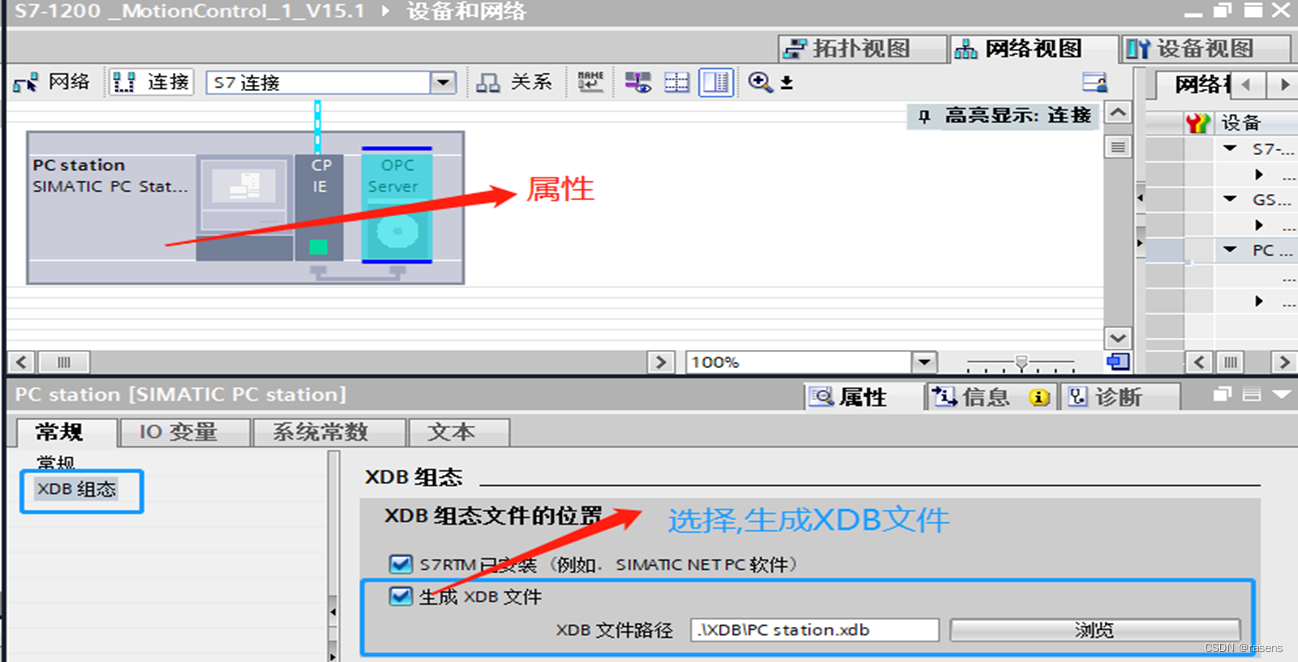

        在PLC中PC Station属性，“常规”->“XDB组态”->选择”生成XDB文件”，如图所示：

客户端设置

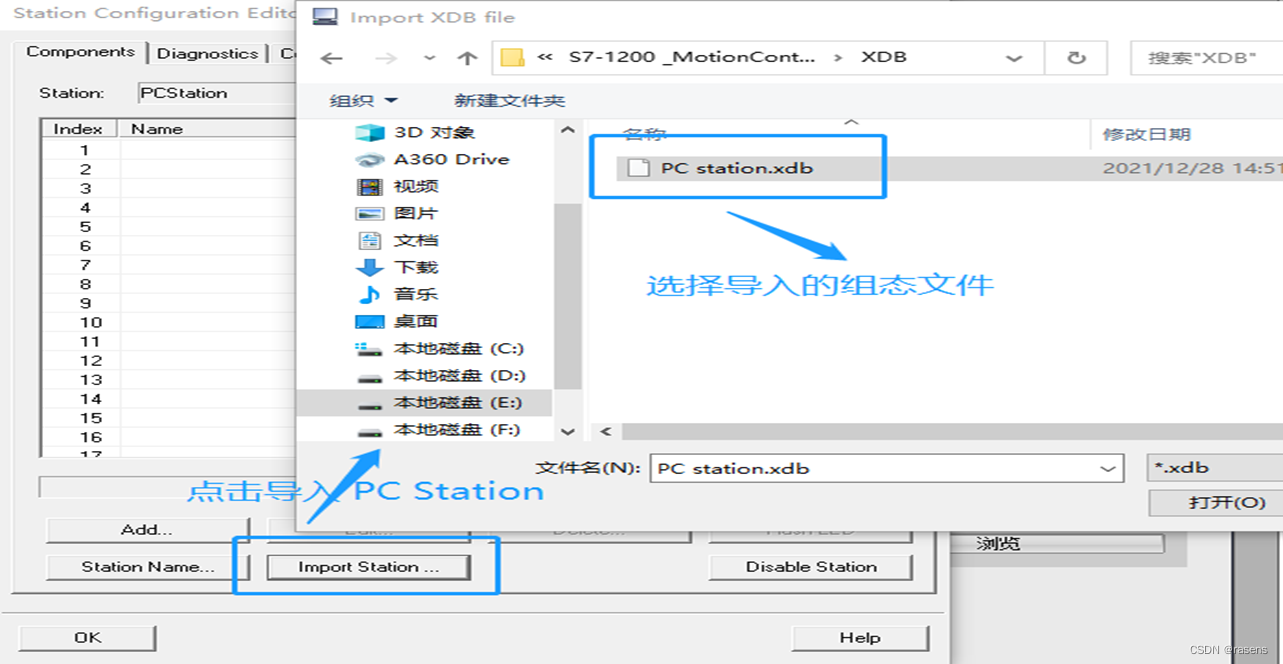

        导入“PC-station.xdb”文件

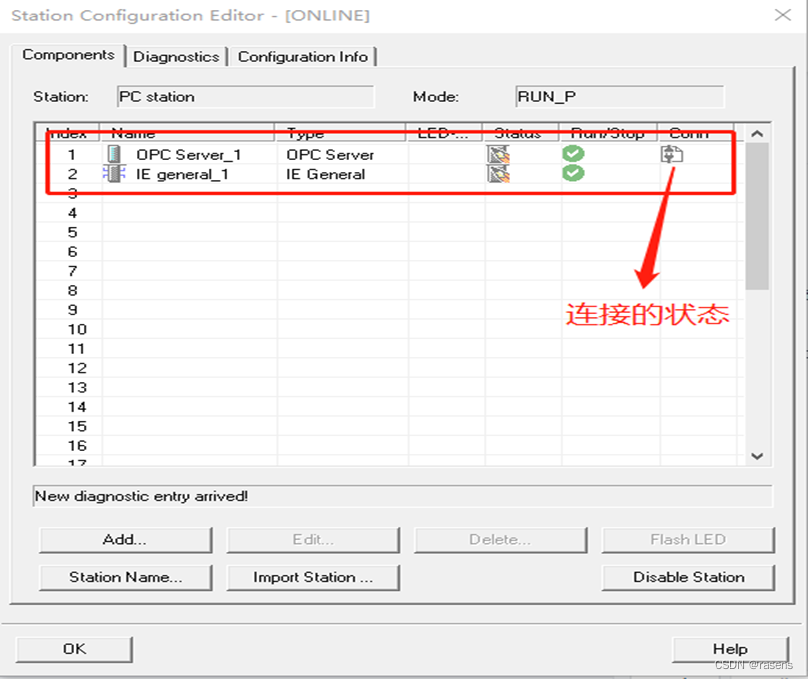

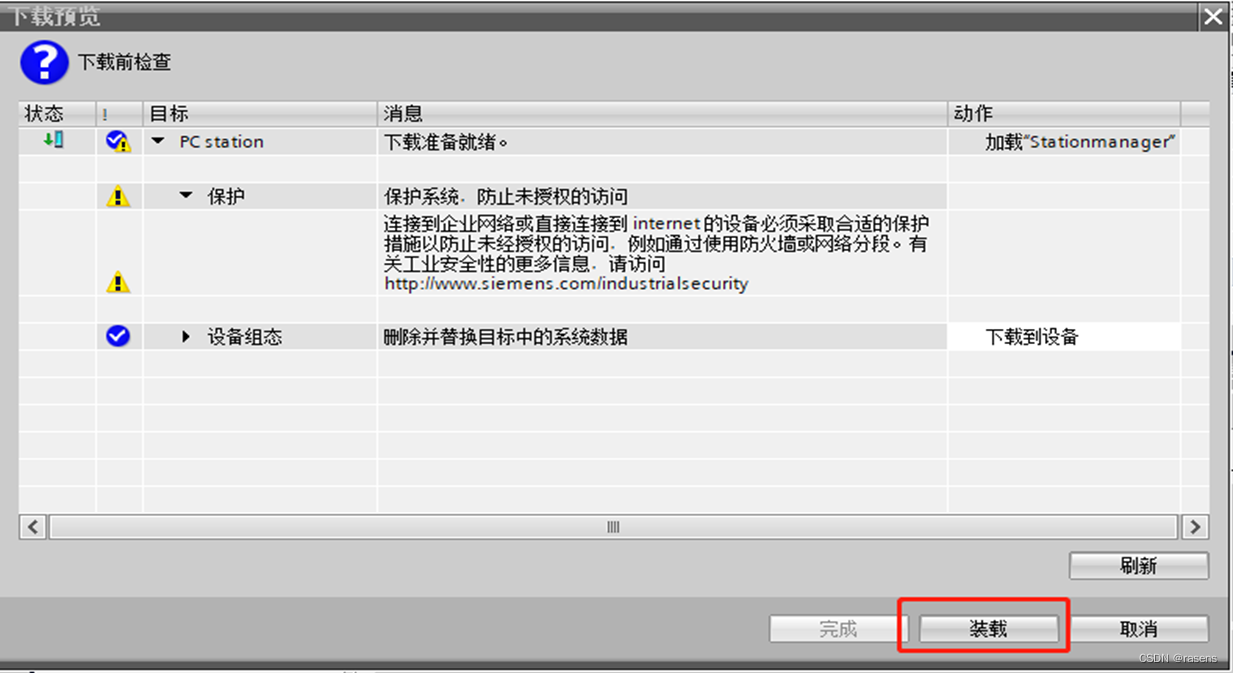

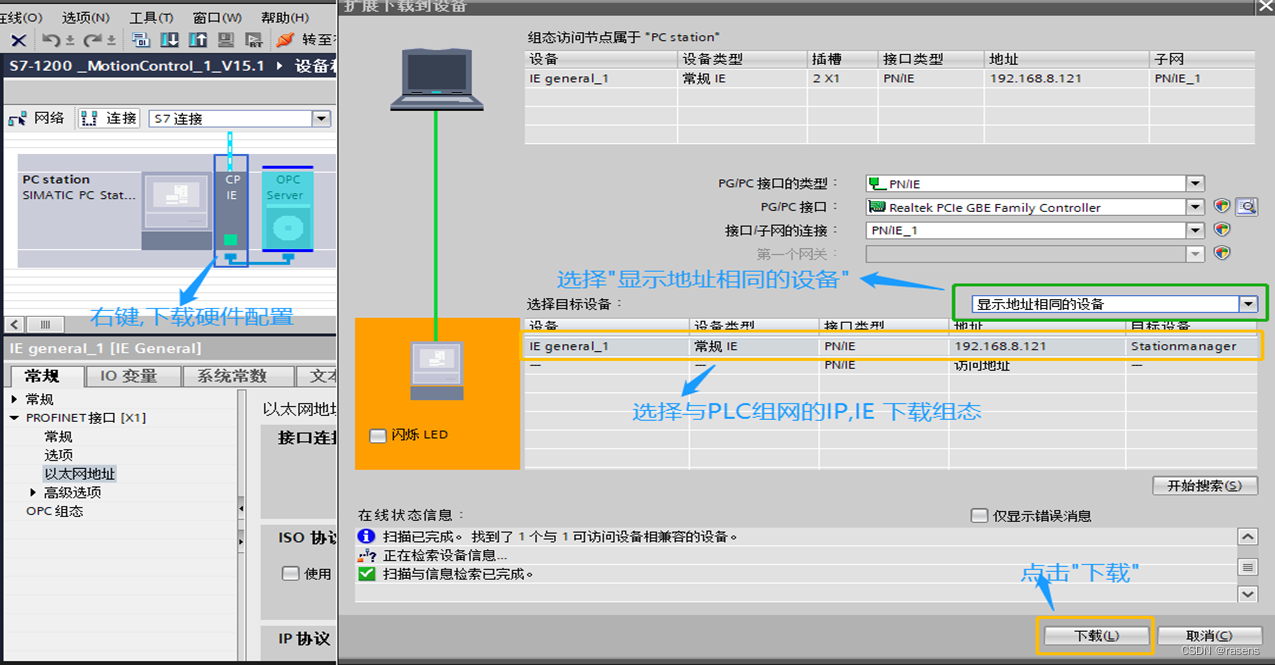

       在PC Station 选择OPC服务，选择与PLC组网的网卡，IP地址与IE General中设置的IP一致，并下载硬件配置。

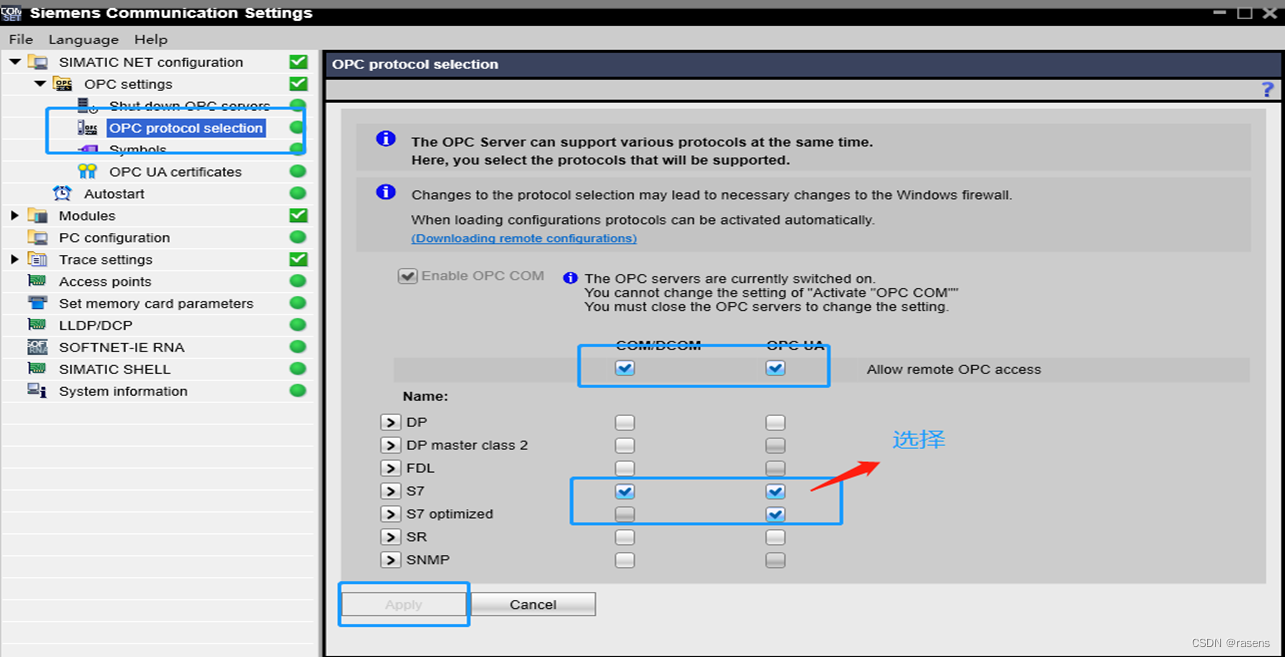

       Siemens Communication Settings设置：“SIMATIC NET configuration”->“OPC settings”->“OPC protocol selection”中选择“S7”的“COM/DCOM”与“OPC UA”。

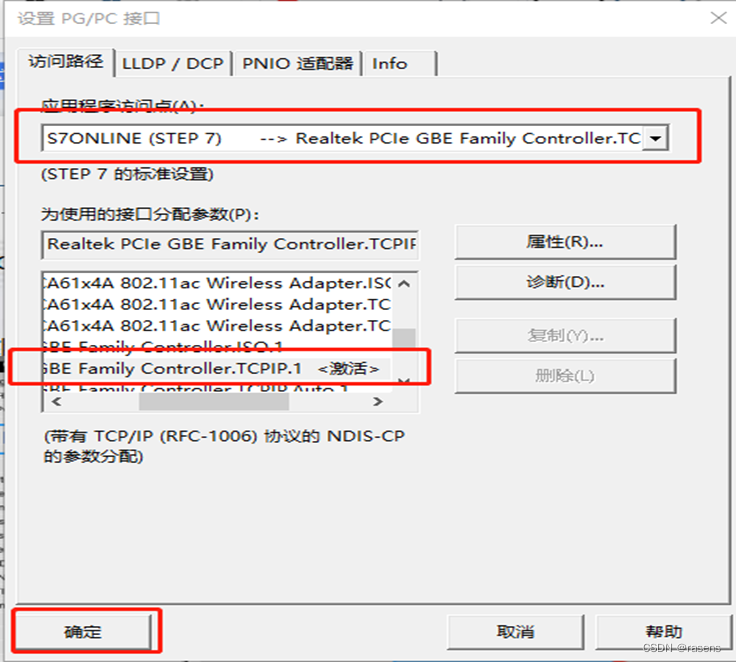

       Set PG-PC Interface 设置：选择与PLC组网的网卡（TCPIP.1）





 验证

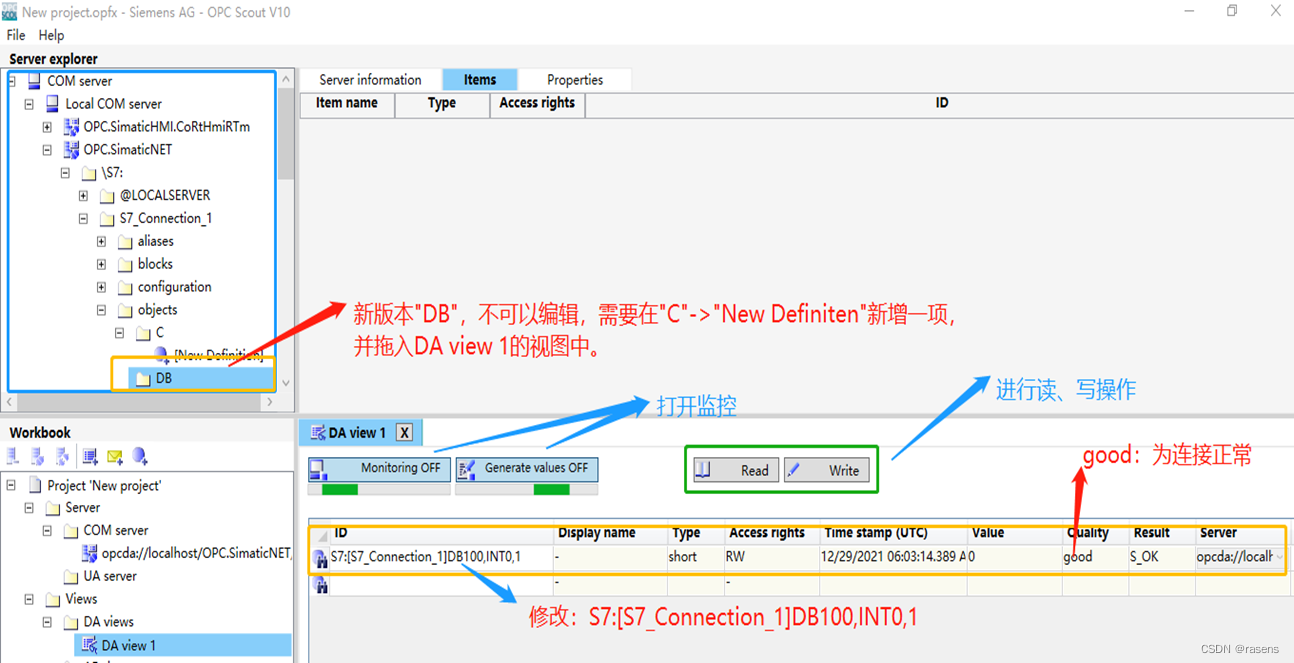

        打开 OPC Scout V10视图

       在路径“COM server”->“Local COM server”->“OPC.SimaticNET”->“S7”->“S7_Connection_1”->“objects”->“DB”下添加“S7:[S7_Connection_1]DB100,INT0,1”，如图所示：
