记录维修ST-LINK V2的经过

这个坏掉的ST-LINK V2有好多年了，因为各种原因，放在一边很久。
最近又用到ST-LINK了，于是想起了它。突然想它会不会还能用呢，只是当时误以为它坏了呢？于是尝试了网上的各种解决方案，都无效。

试过的方案：
1.软件设置
https://blog.youkuaiyun.com/qq_33346442/article/details/120306911?spm=1001.2014.3001.5506

2.连接复位PIN和按复位键
https://blog.youkuaiyun.com/panxianzhan/article/details/104798641?spm=1001.2014.3001.5506

3.BOOT0接高

4.用ST-LinkUpgrade更新固件

试验更新固件，非常顺利的完成固件升级，这说明主芯片工作正常，但还是不能连接，于是我觉得可能是PA13或者PA14哪个口烧掉了，准备着拆开壳子换IC了。
于是我参考这个帖子把它拆开了
https://www.stmcu.org.cn/module/forum/forum.php?mod=viewthread&tid=610708&extra=page=&page=1

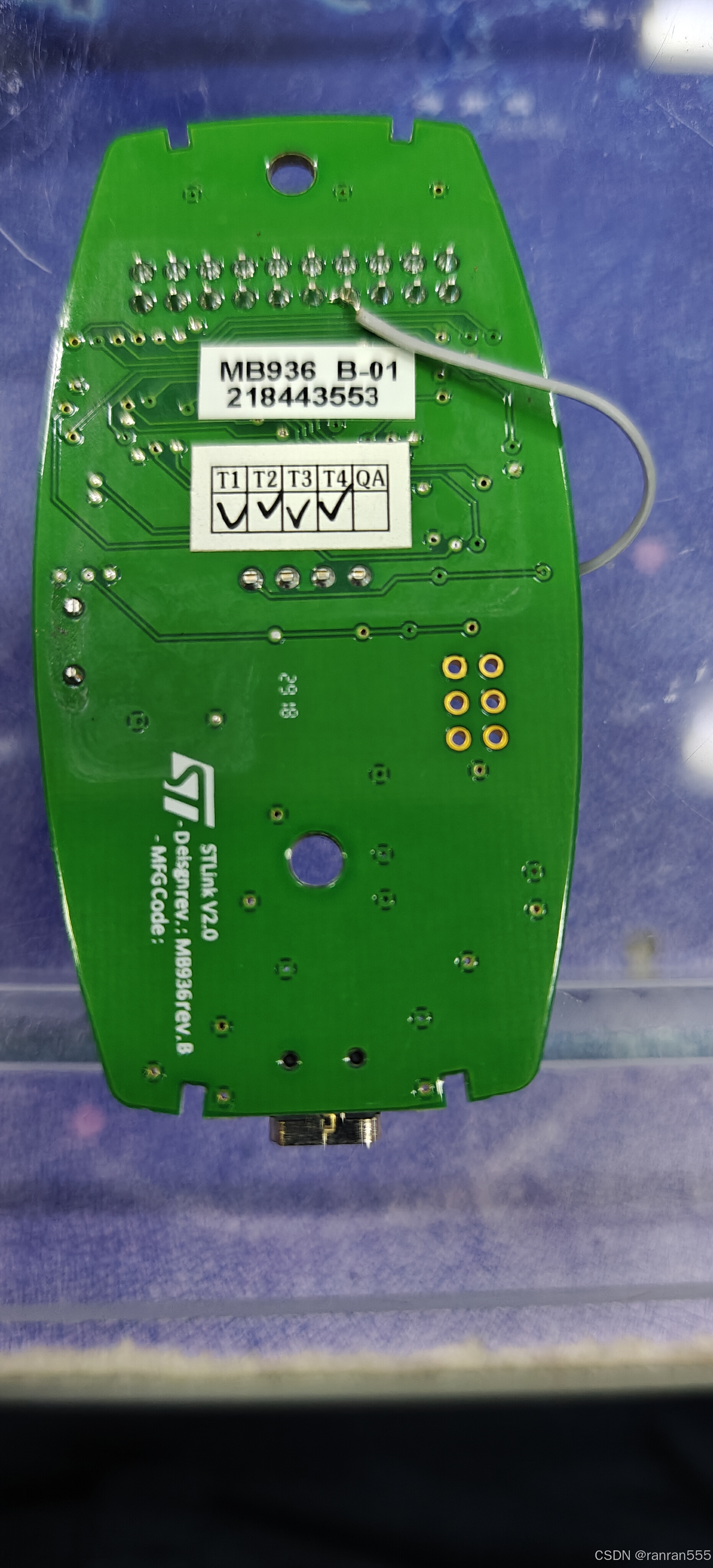

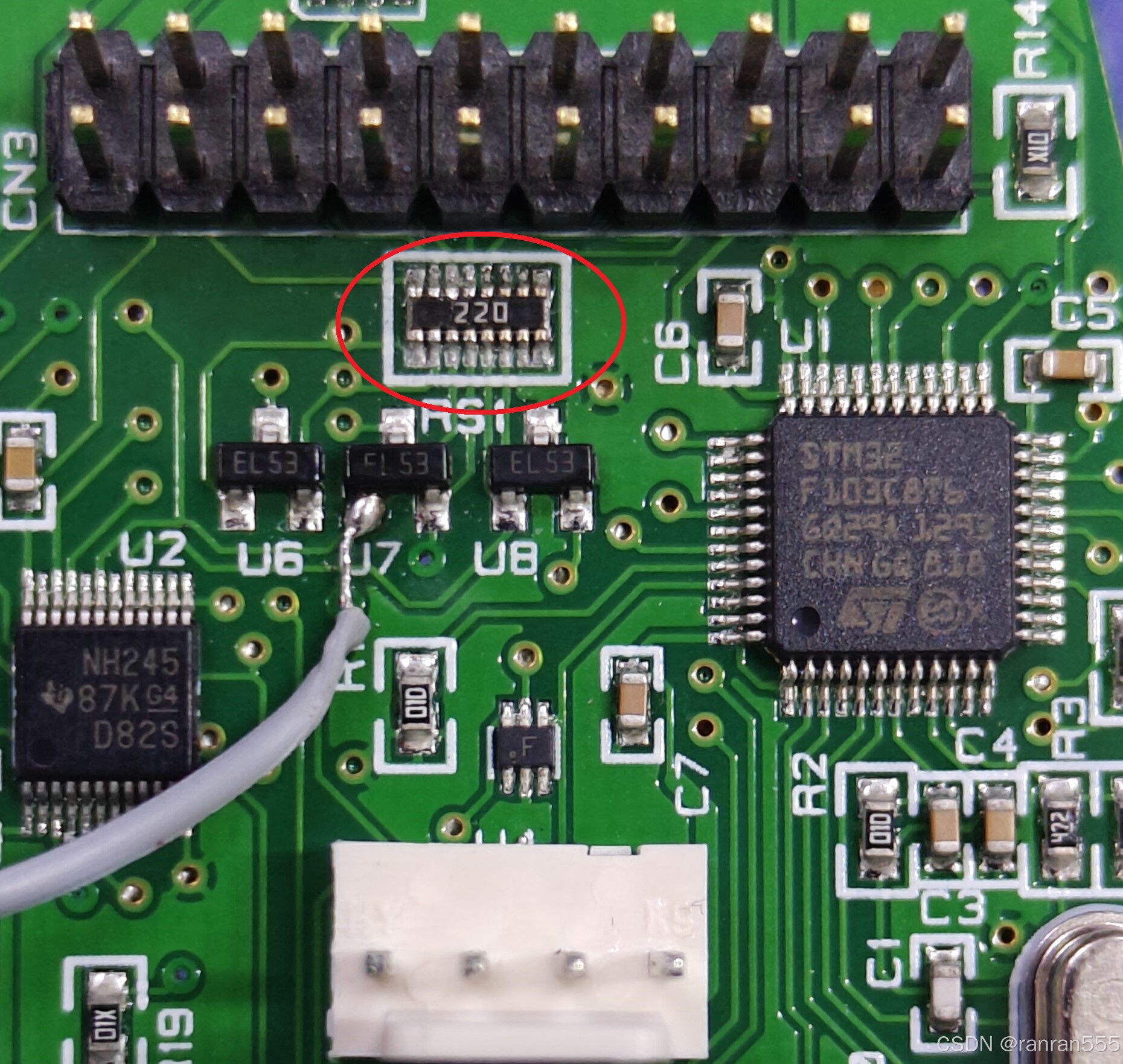

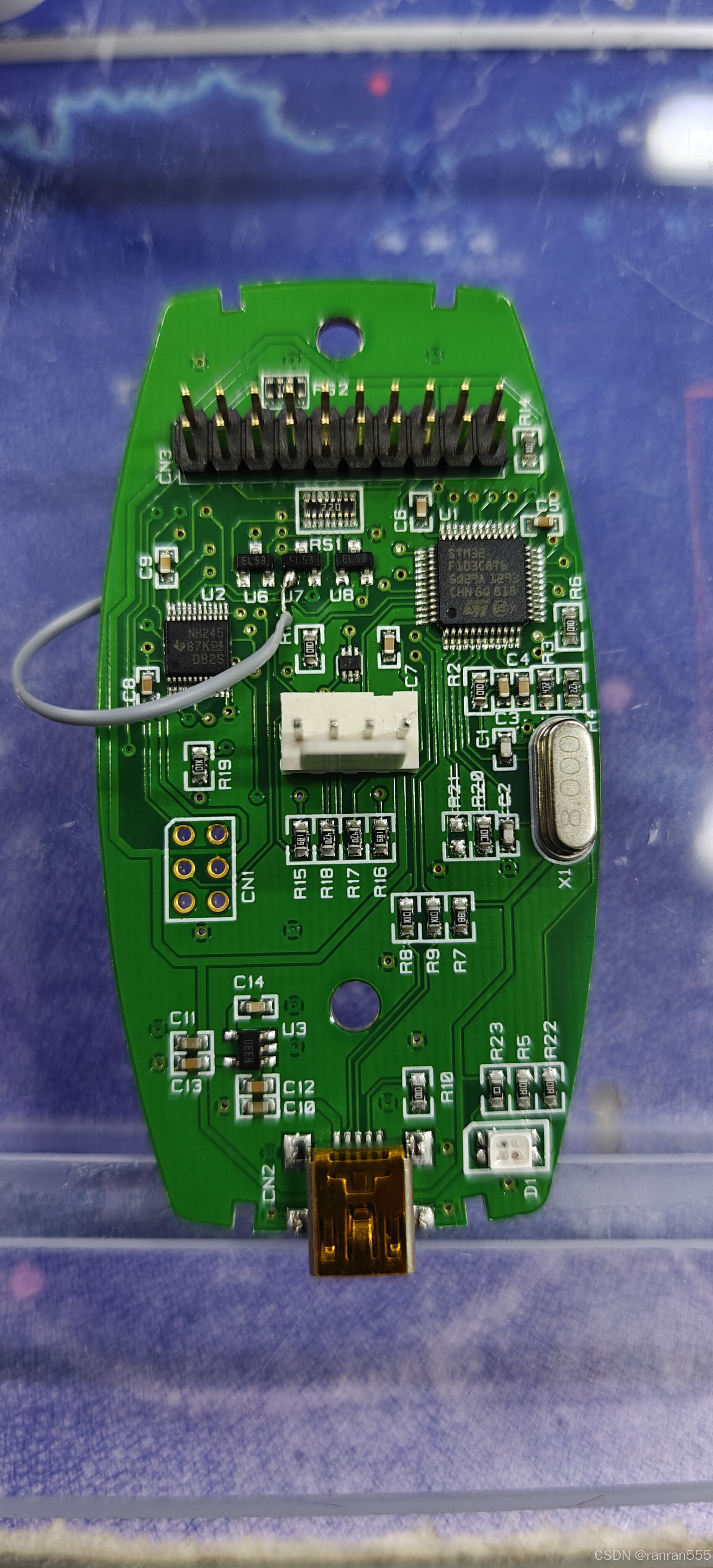

我在找到解决方案的时候，没有见过网上有它的原理图。我就想先测测这两个口的二极管特性吧。在插针处测不到，仔细一看，好像有一个限流电阻排（红圈里面）。测量了一下，PA13和PA14确实连到电阻左起第3和4脚了，其他电阻都可测量，第三个却测不到了。电阻没有直接连接到IC的PA13，而是连接到U7的左下脚，如灰色连线的脚，我直接用线把它与插针短接上了。测试一下就可以连接了。找个电阻串上会更好一点，刚好手里有一个20欧的电阻，串上试验一下，也是可以连接的。
把东西修好的感觉，挺好，哈哈哈。

---

`
