STM32F407工程模板

前言

根据官方给的固件库创建自己的工程模板，文中所使用的为STM32F407ZGT6核心板。以STM32F407为例创建标准函数库工程模板。

一、下载官方固件库文件

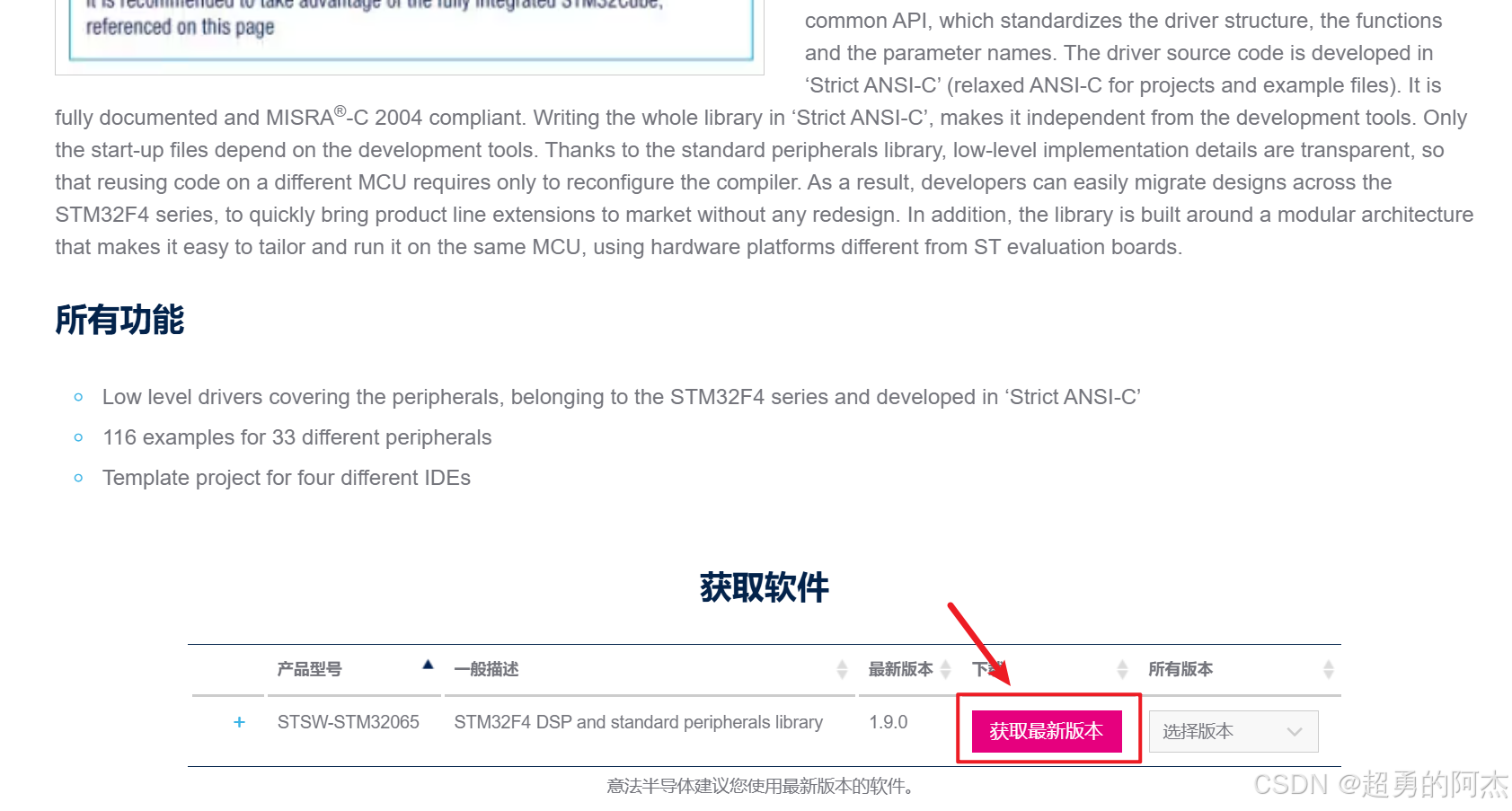

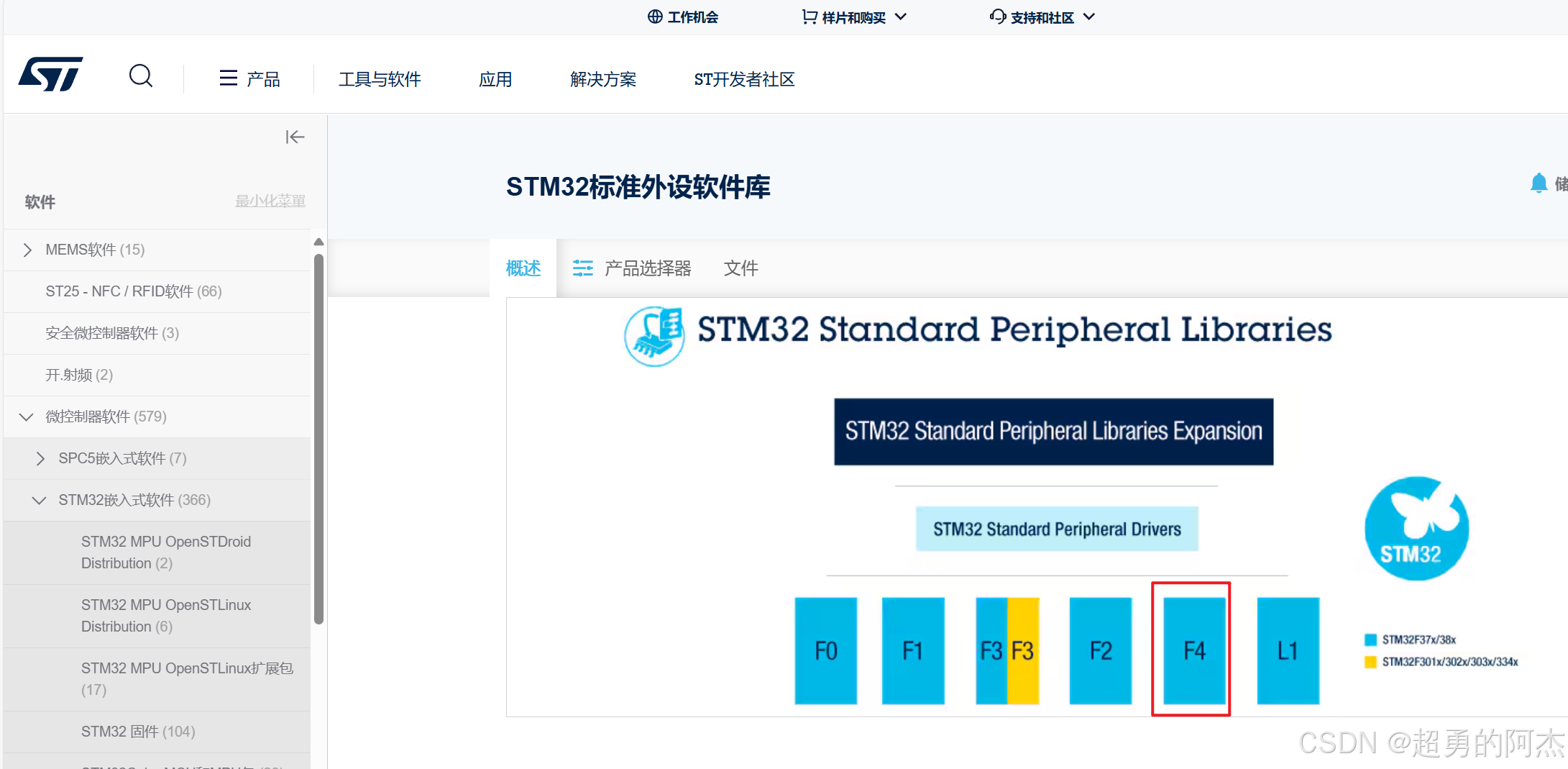

进入STM32标准外设软件库官网后，找到F4系列并点击。

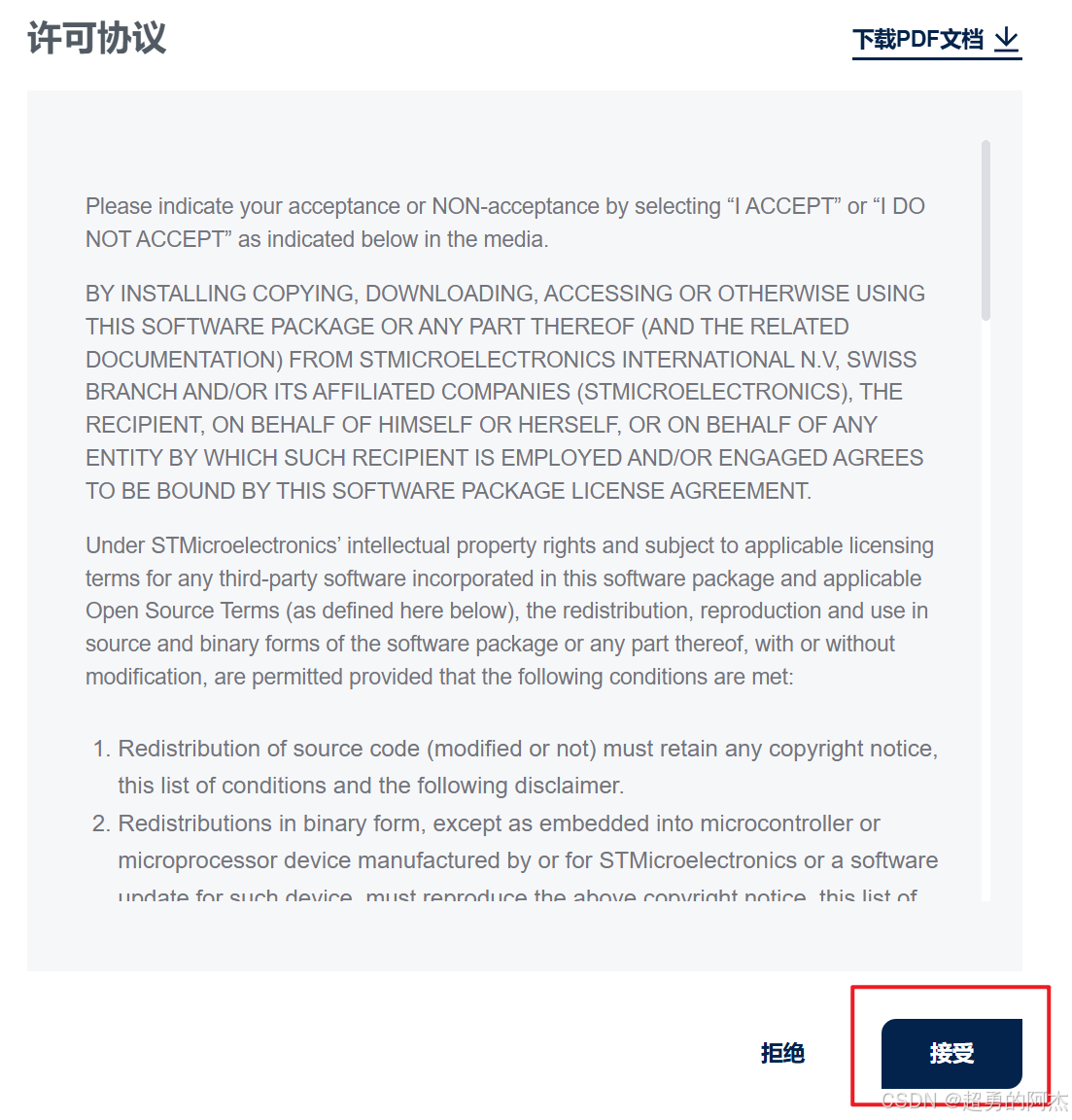

滑动到最下面，点击获取最新版本（Get latest）。然后在弹出的许可协议中点击接受。

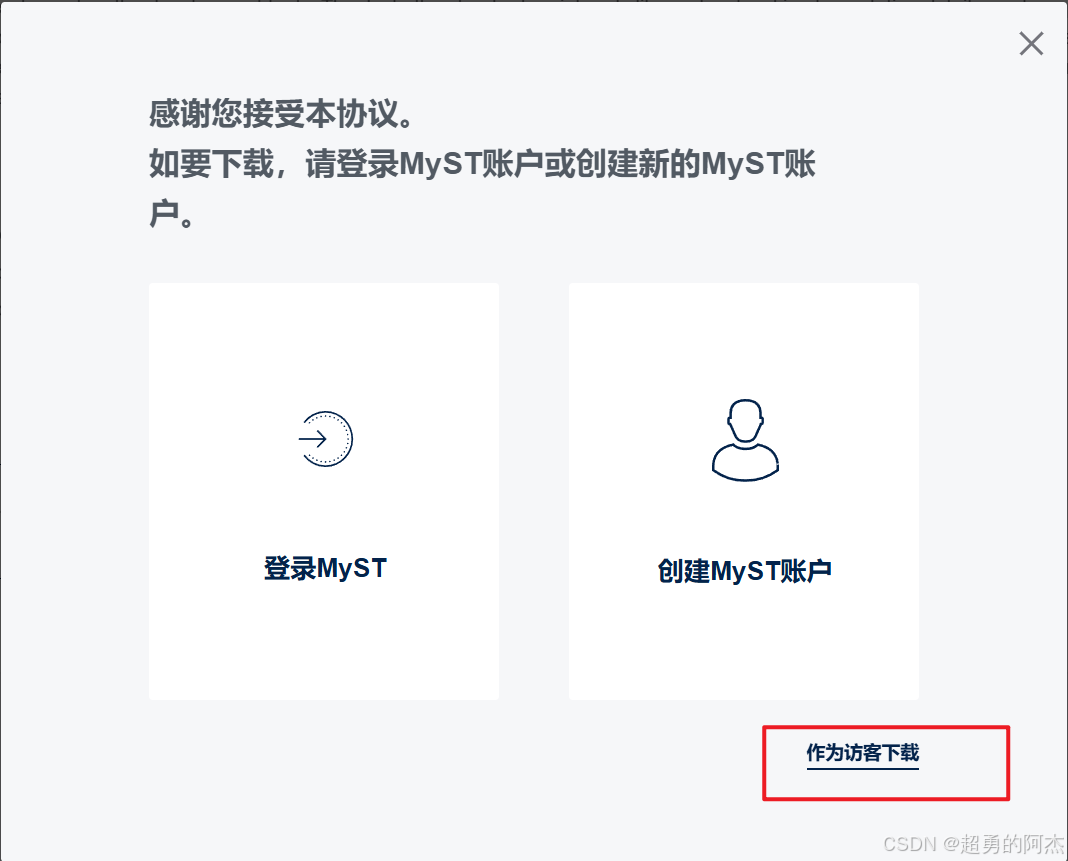

然后他会让你创建或登录以此来下载，或者以访客身份下载，大家有兴趣可以创建一个账号，这样就可以直接在网页下载了。我这里演示访客下载，点击访客下载。

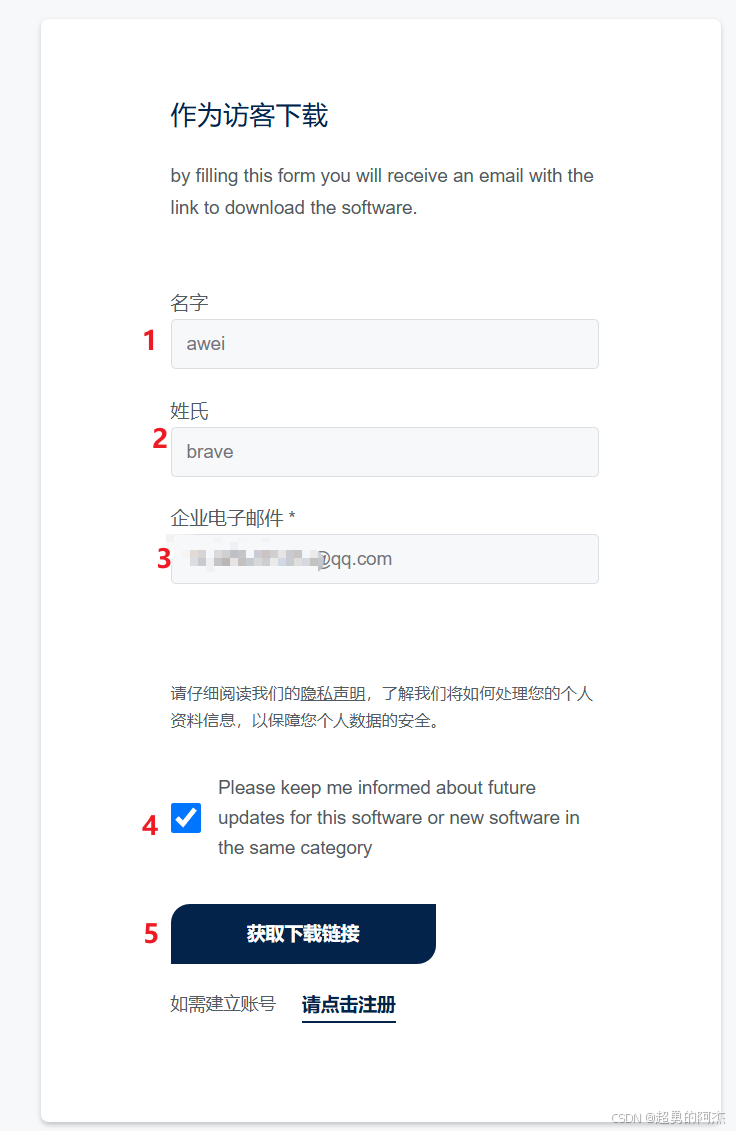

然后他会让你填写你的信息，姓名可以乱填，然后填写自己的邮箱。

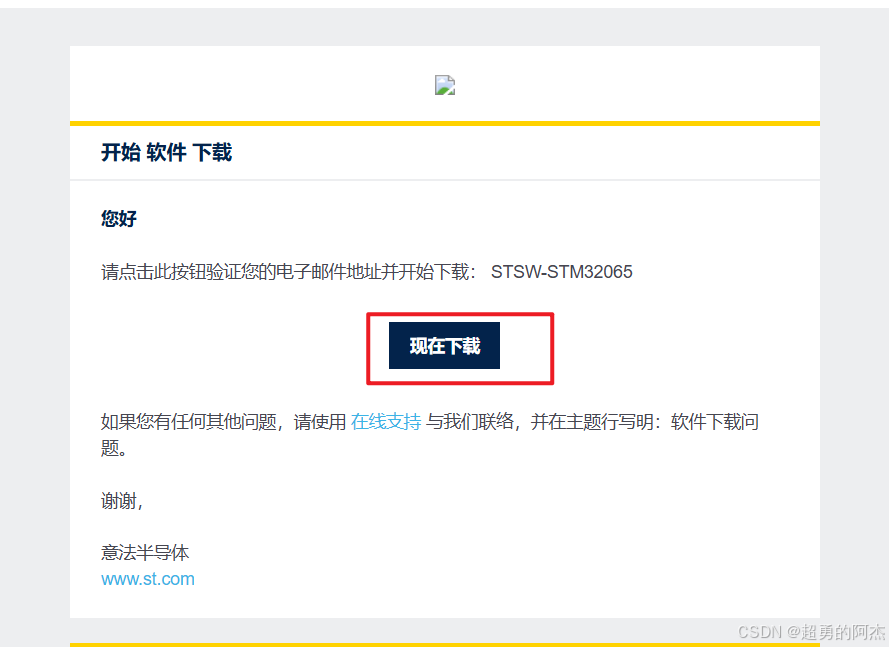

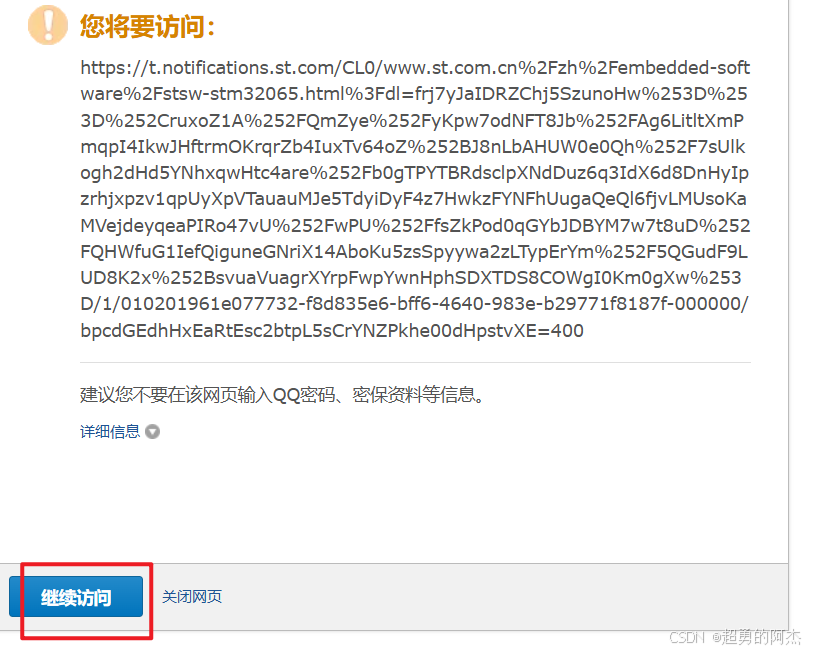

然后过一会你的邮箱中就会有一封邮件，在邮箱中找到并点击下载链接，就可以下载了。

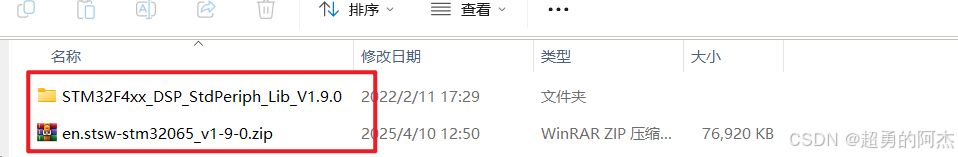

在文件中找到下载的压缩包并解压即可。后面我们的模板工程需要的文件在这里面可以找到。

二、配置工程模板文件

工程文件树我将参照使用江协科技的工程文件树。

DebugConfig — 调试相关的文件夹
Libraries — 存放标准库函数
Listing — 存放编译的中间文件
Objects — 存放输出文件
Start — 存放启动文件
User — 存放用户编写文件
keilkill.bat — 删除编译产生的中间文件

1.新建工程

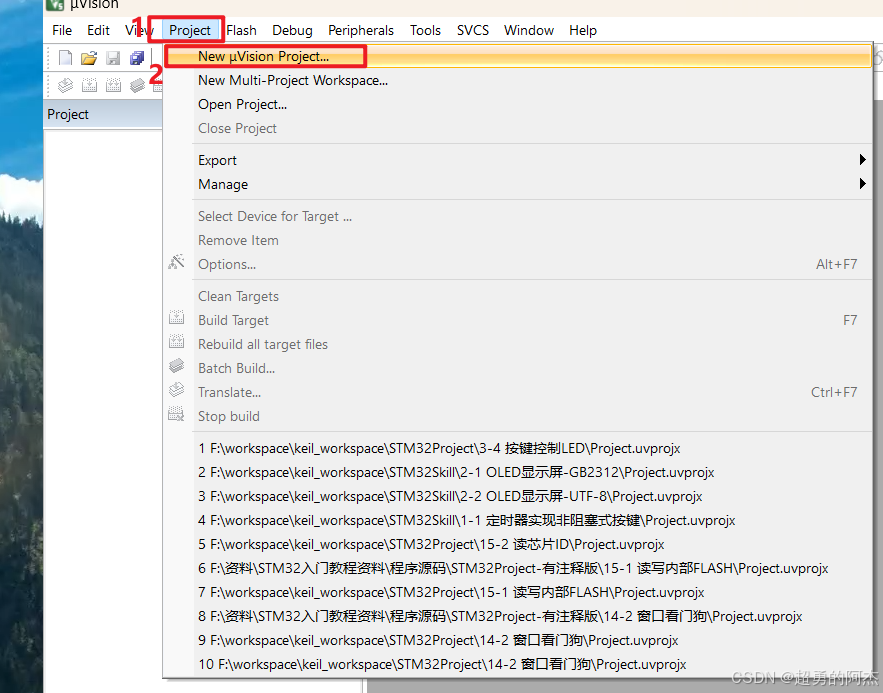

使用Keil，点击new uVision Project。

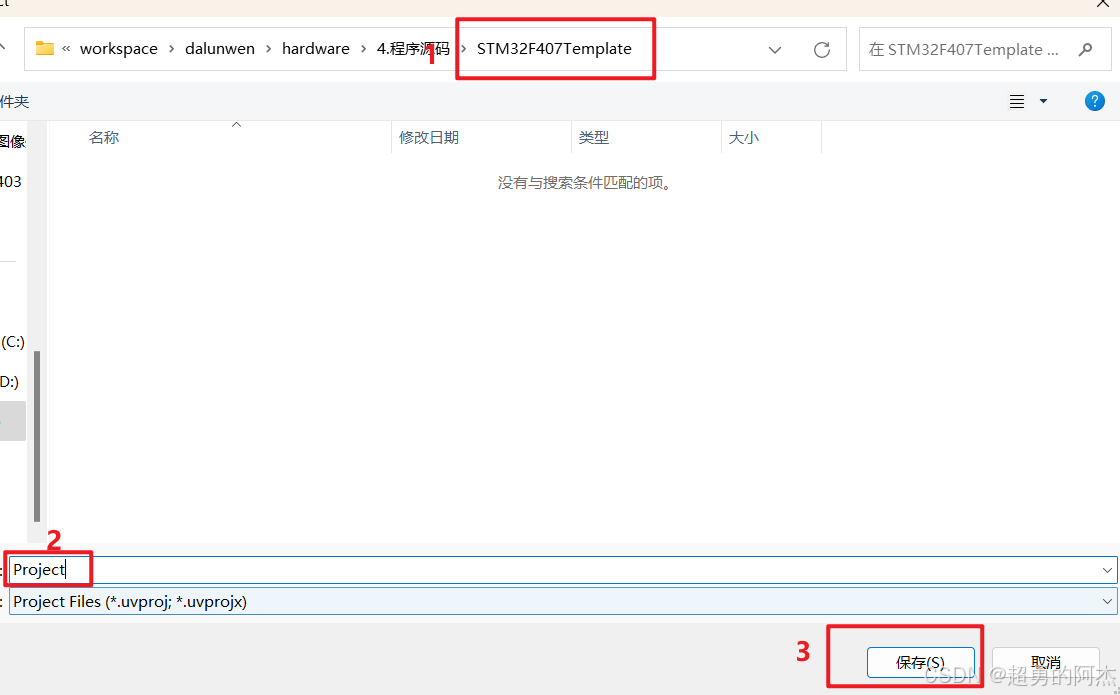

然后新建文件夹STM32F407Template，用来存放工程模板。新建工程名为Project，点击保存。

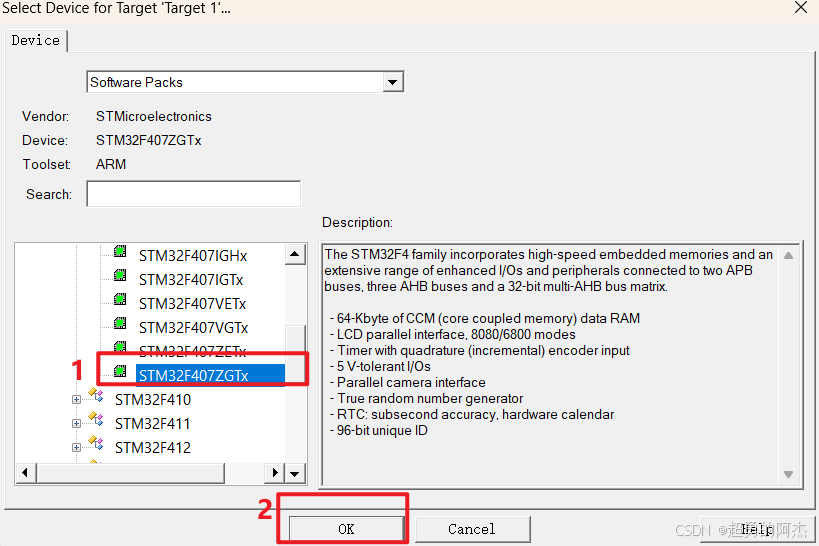

选择自己对应的开发板的器件包，因为我使用的核心板是STM32F407ZGT6，所以我在这应该选择STM32F407ZGTx，然后点击OK。

在这里插入图片描述

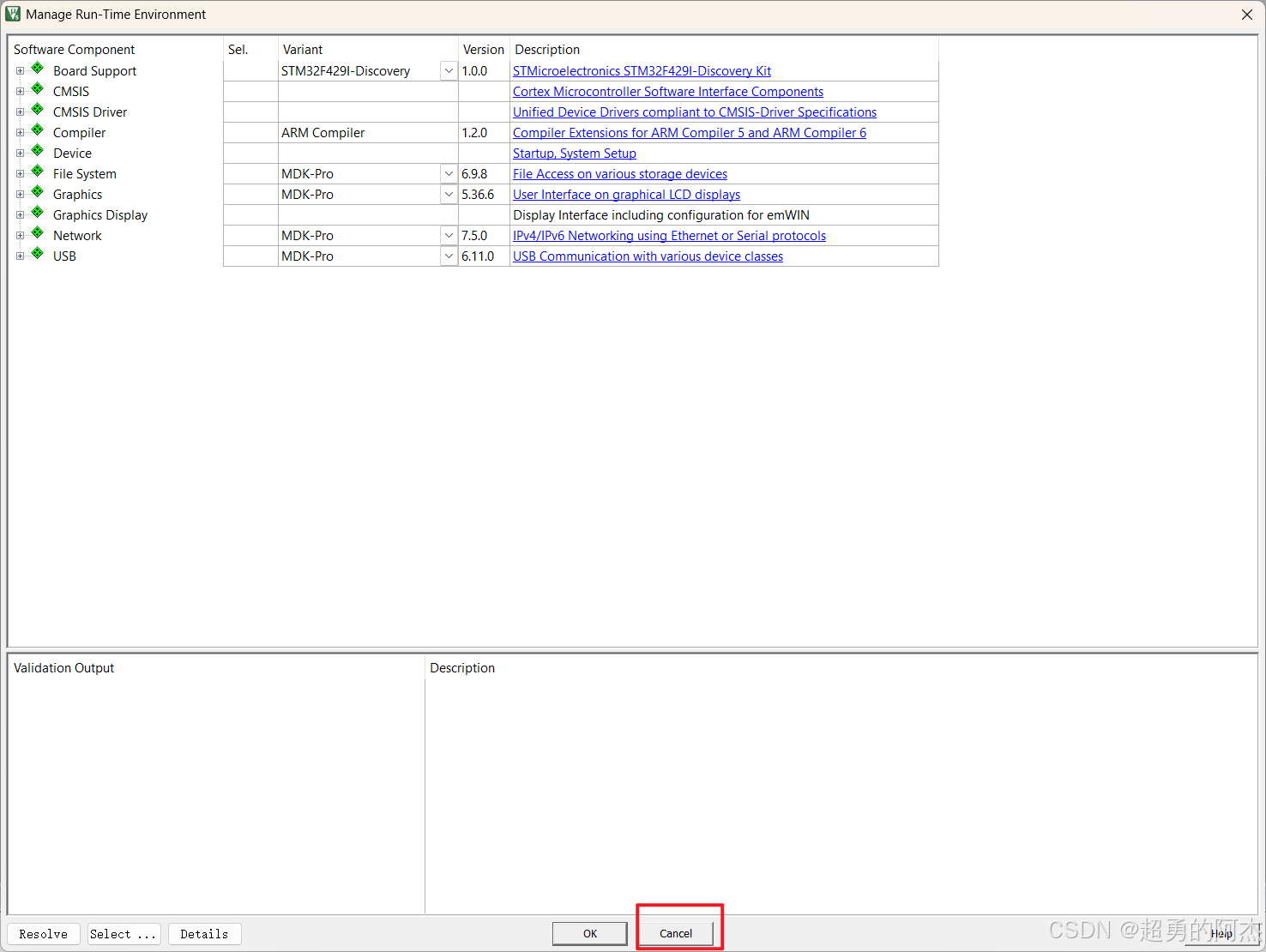

MDK会跳出Manage Run-Time Environment 的界面，这时MDK5新增的功能，在这个界面，我们可以添加自己需要的组件，从而方便构建开发环境。在这里我们直接点Cancel即可。

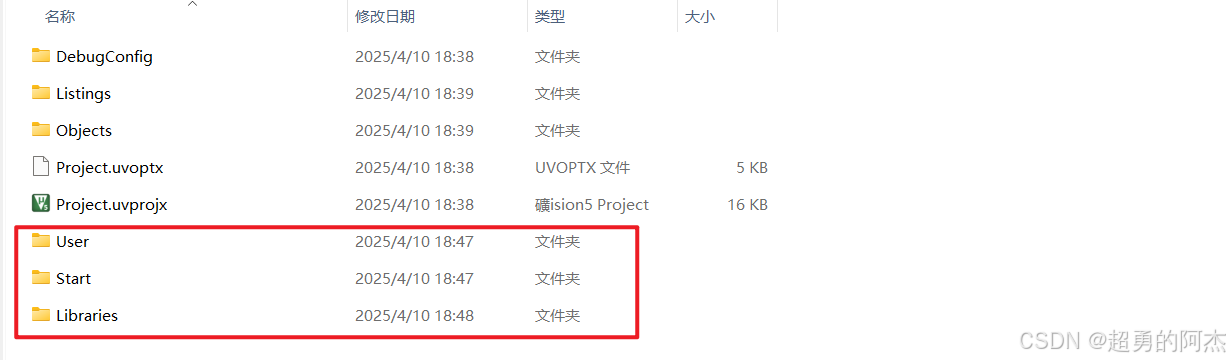

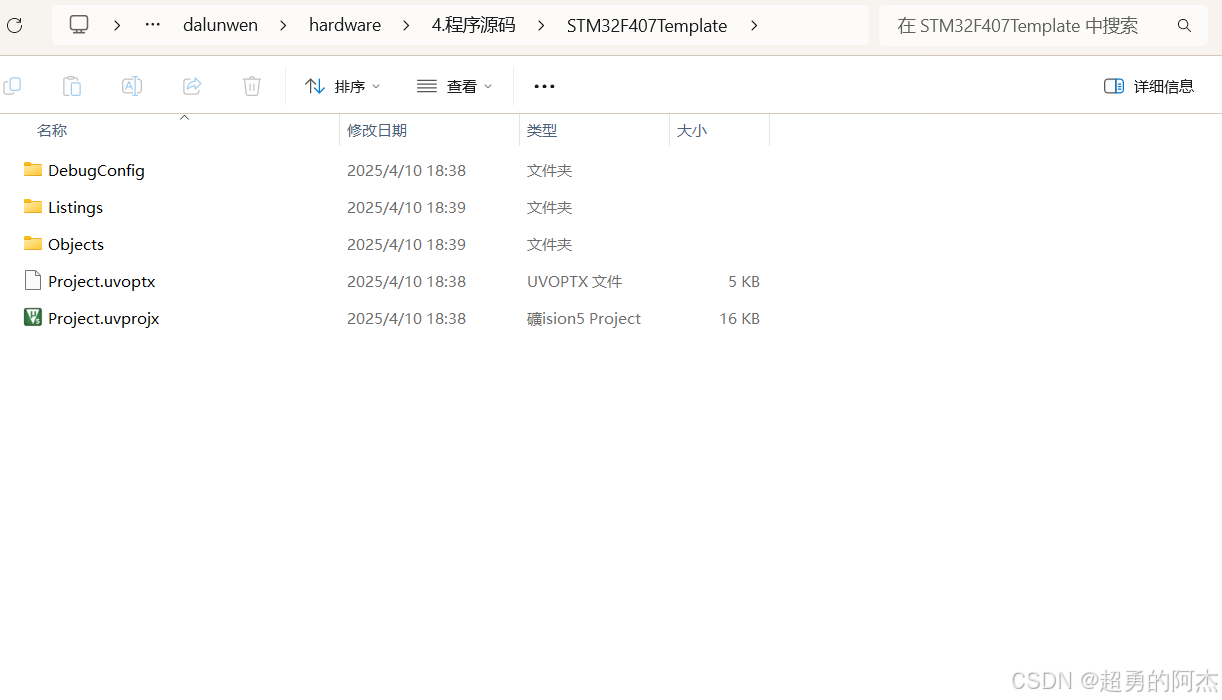

创建新工程结束后，我们文件夹中的目录树如下，然后我们创建3个新的文件夹，User，Start，Libraries。

2.配置User文件夹

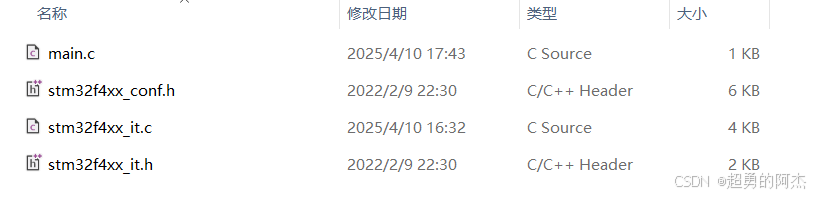

User文件夹中需要存放下面这4个文件。

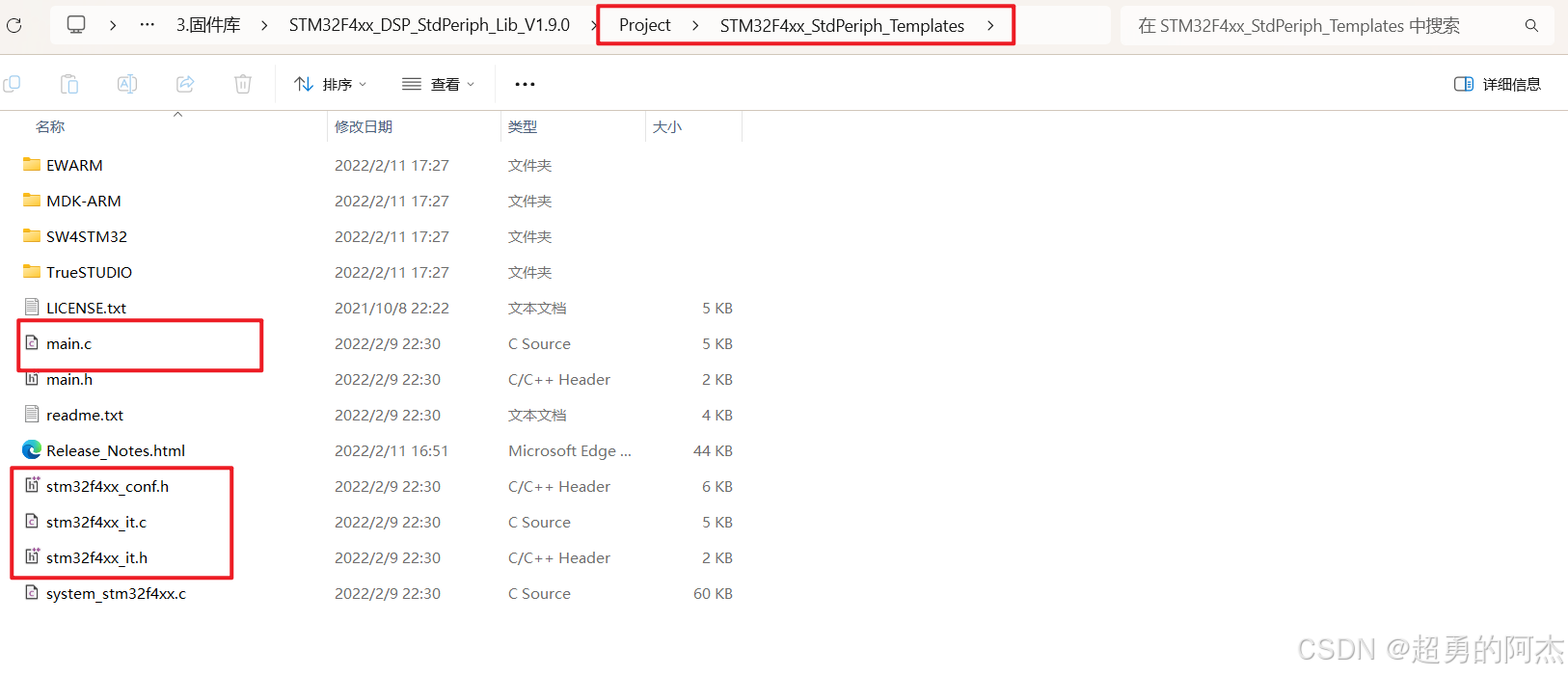

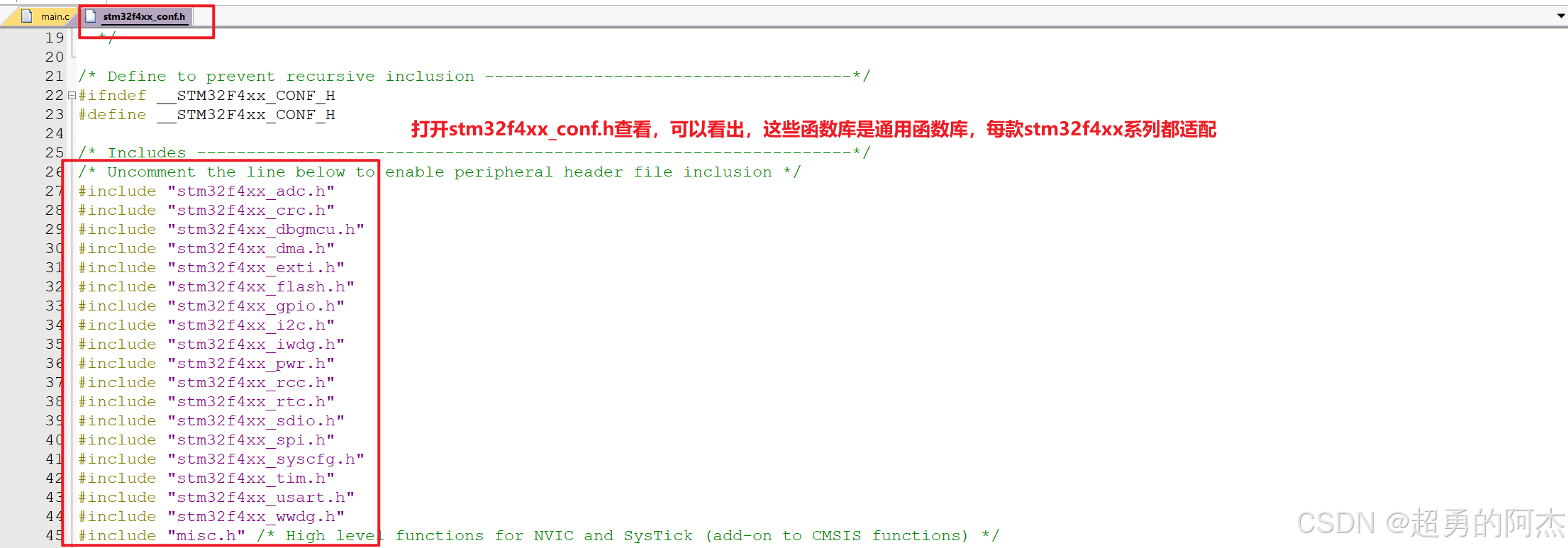

main.c，stm323f4xx_conf.h，stm32f4xx_it.c，stm32f4xx_it.h文件在

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Project\STM32F4xx_StdPeriph_Templates

在这里插入图片描述

3.配置Start文件夹

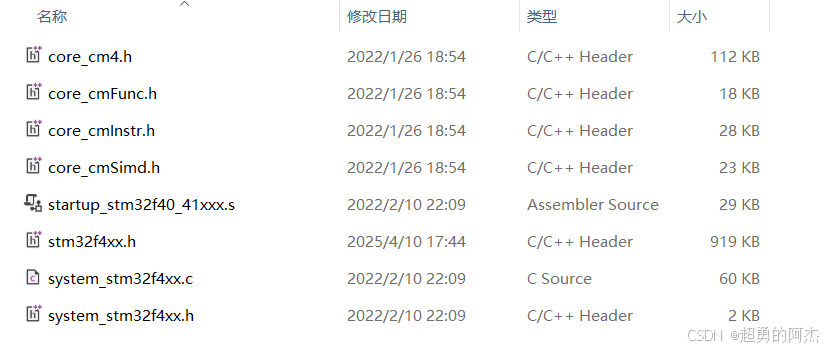

Start文件夹下存放这些文件

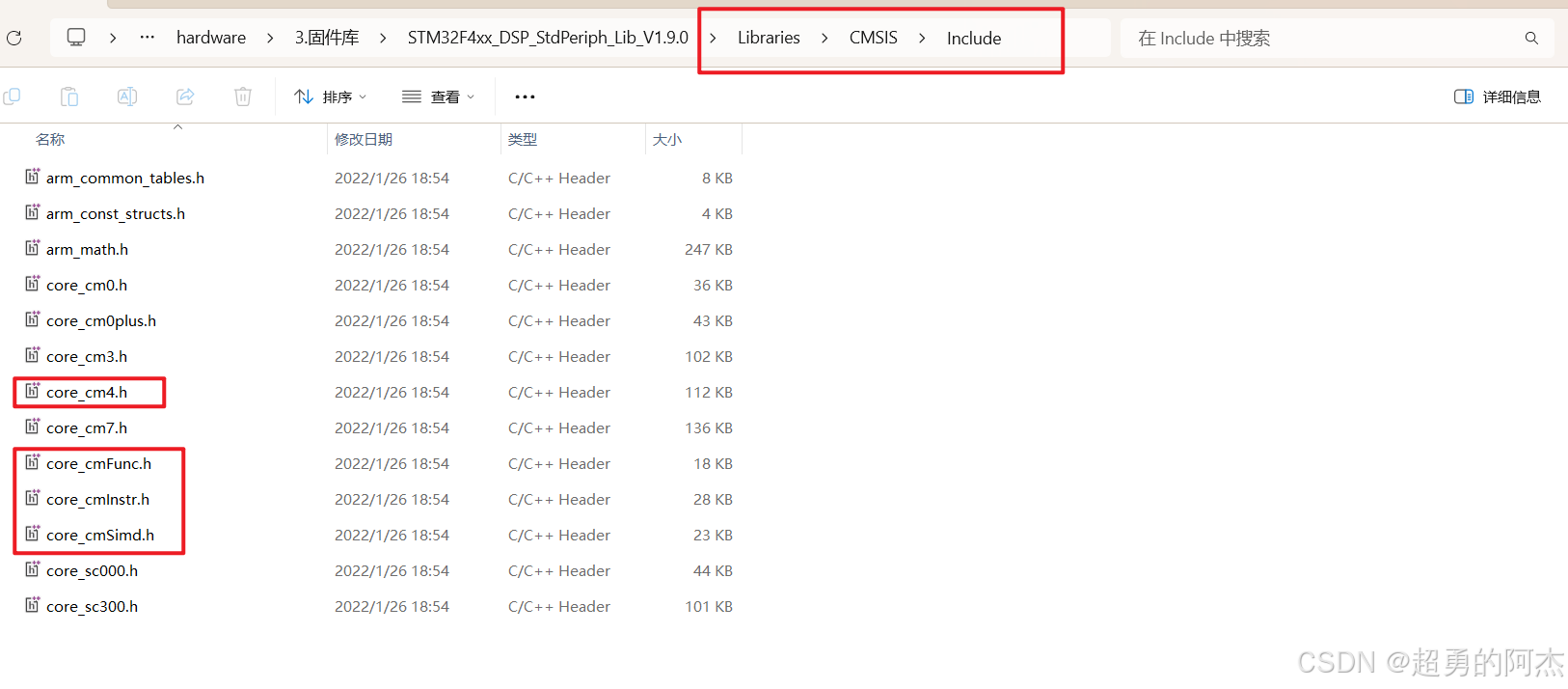

core_cm4.h，core_cmFunc.h，core_cmInstr.h，core_cmSimd.h文件在

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\CMSIS\Include

在这里插入图片描述
3.startup_stm32f40_41xxx.s文件在

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm

因为我所使用的核心板是stm32f407，所以我在这拷贝启动文件的时候选择的是startup_stm32f40_41xxx.s，拷贝的文件要与自己的开发板型号相对应，否则编译就会报错。

在这里插入图片描述

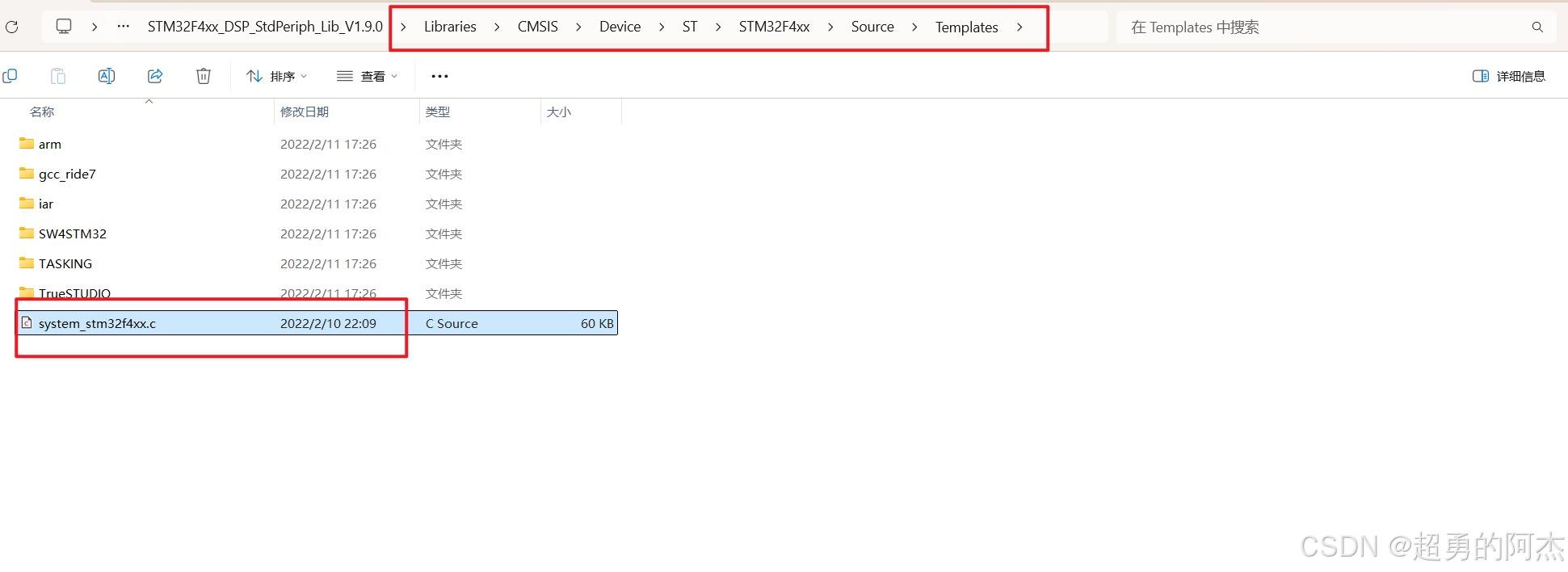

4. system_stm32f4xx.c文件在

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates

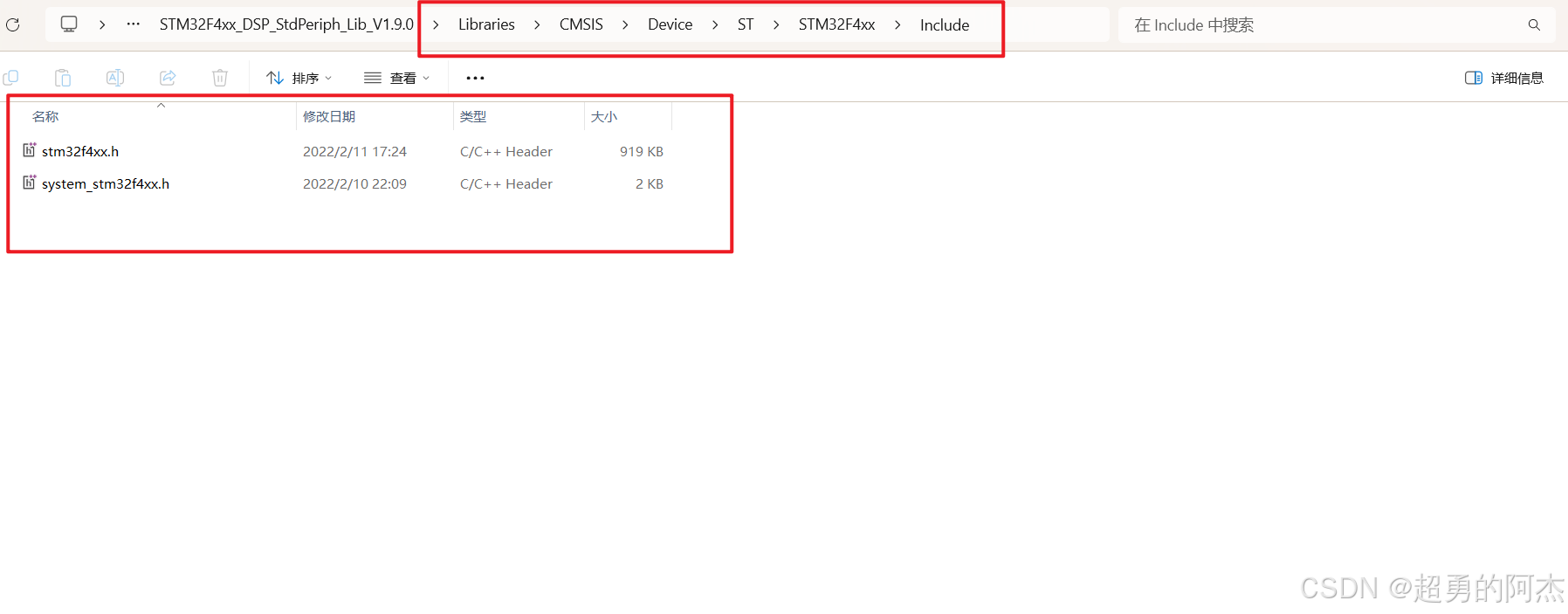

stm32f4xx.h，system_stm32f4xx.h文件在

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include

4.配置Libraries文件夹

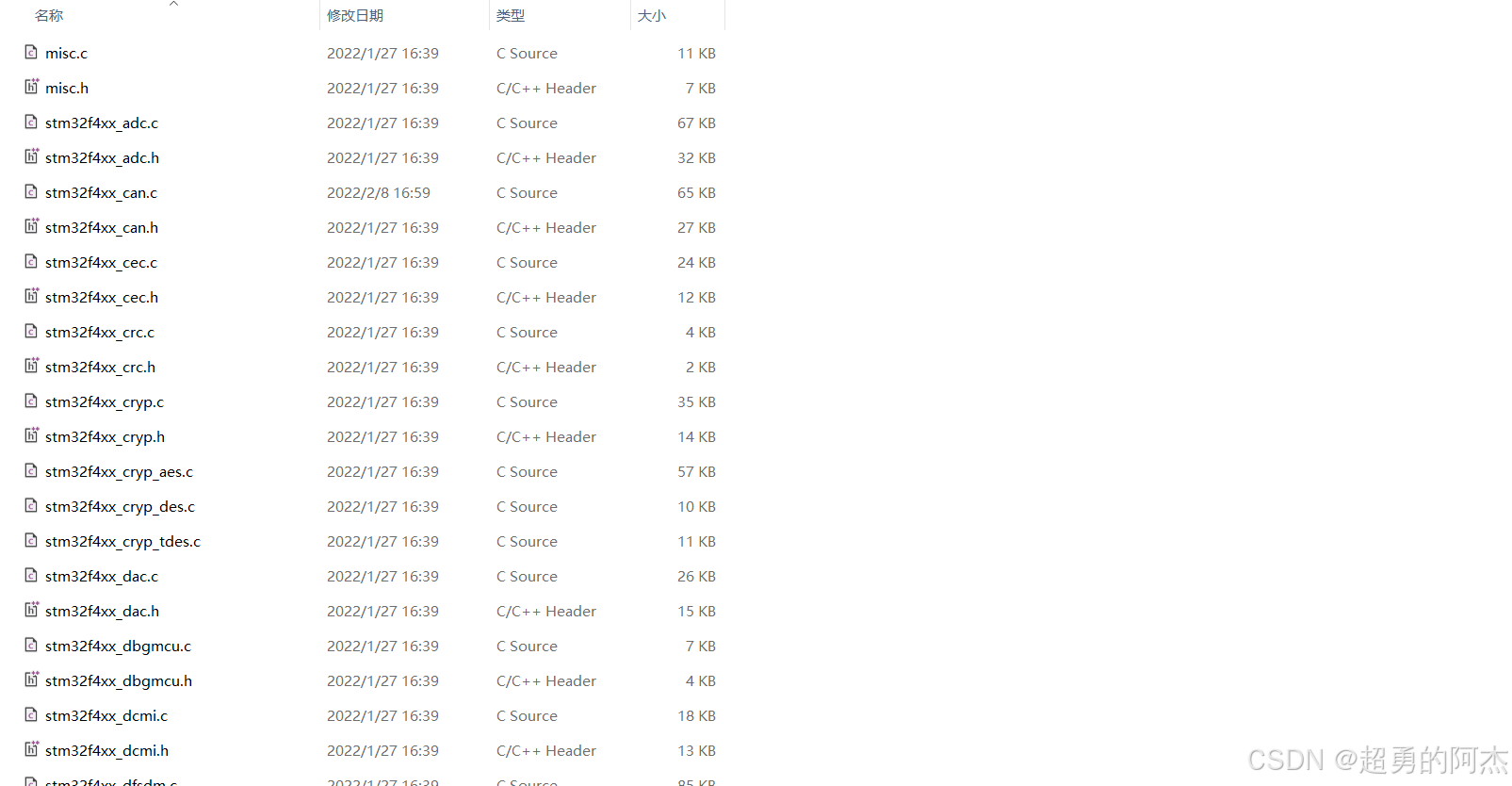

Libraries下存放这些文件
从下面这两个文件夹中拷贝出来

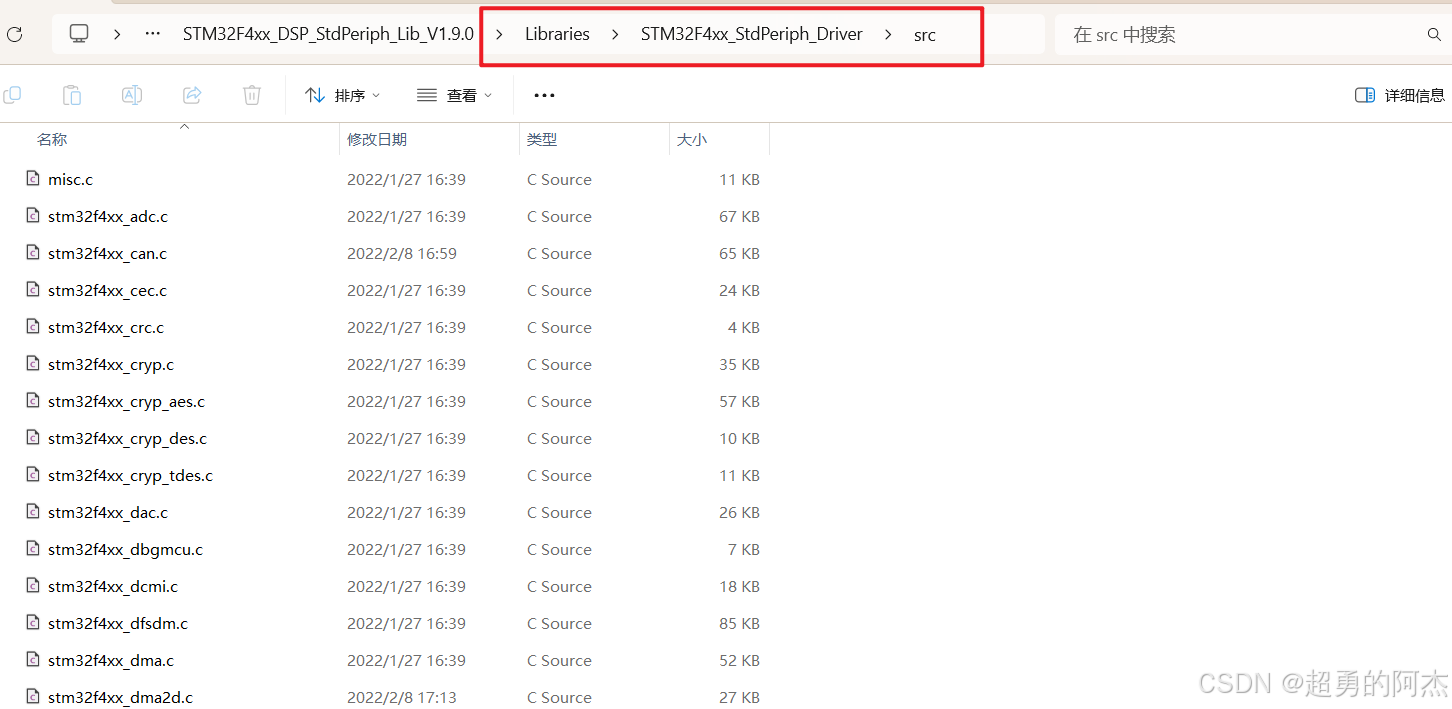

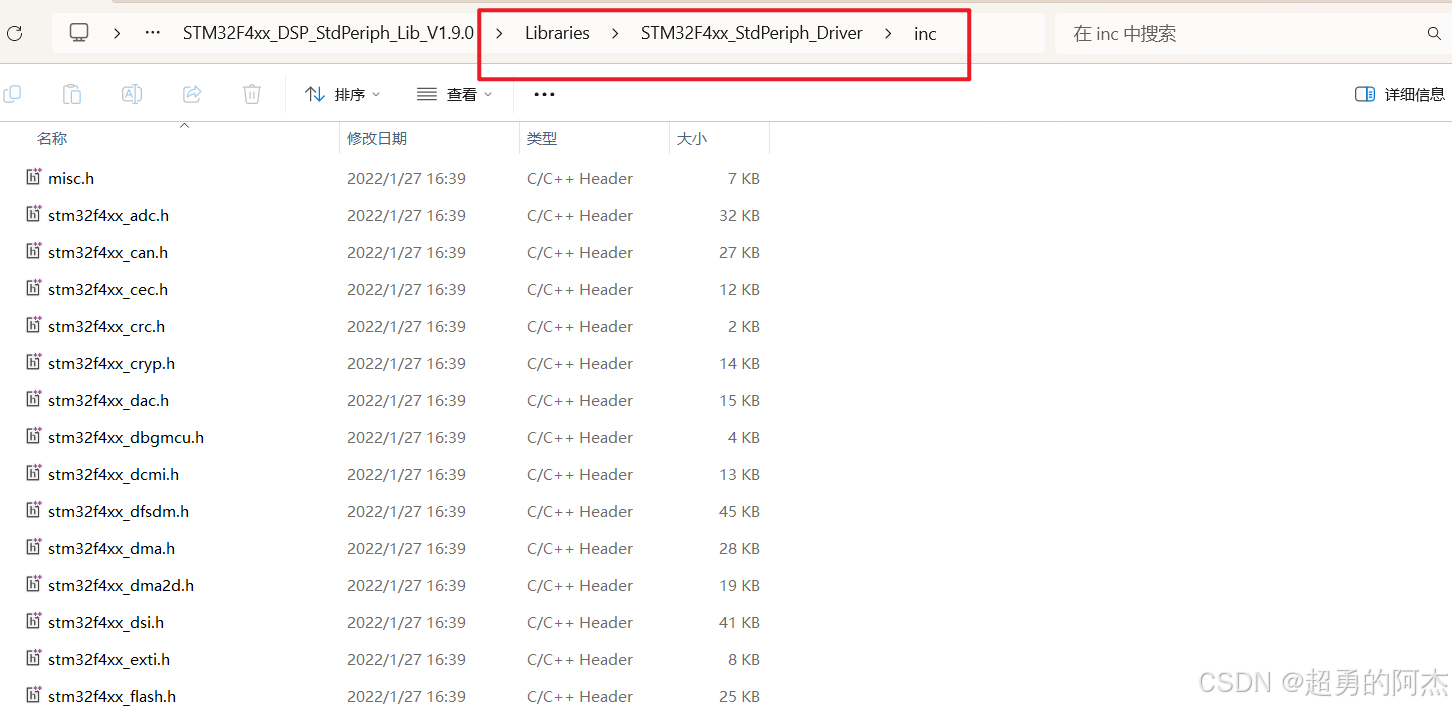

STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\STM32F4xx_StdPeriph_Driver\inc
STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\STM32F4xx_StdPeriph_Driver\src

在这里插入图片描述

到这我们所需要的文件都拷贝完成了，下面我们要完成Keil的配置。

三、配置Keil

1.将工程与文件关联起来

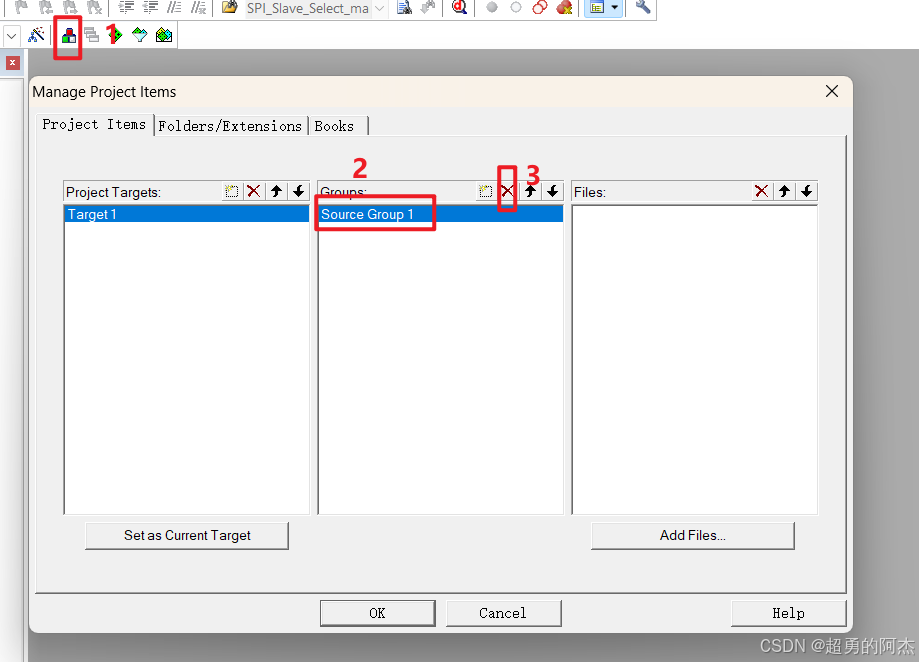

打开工程，点击Manage Project Item（3个小箱子一样的按钮），然后选中Source Group1，点击删除。

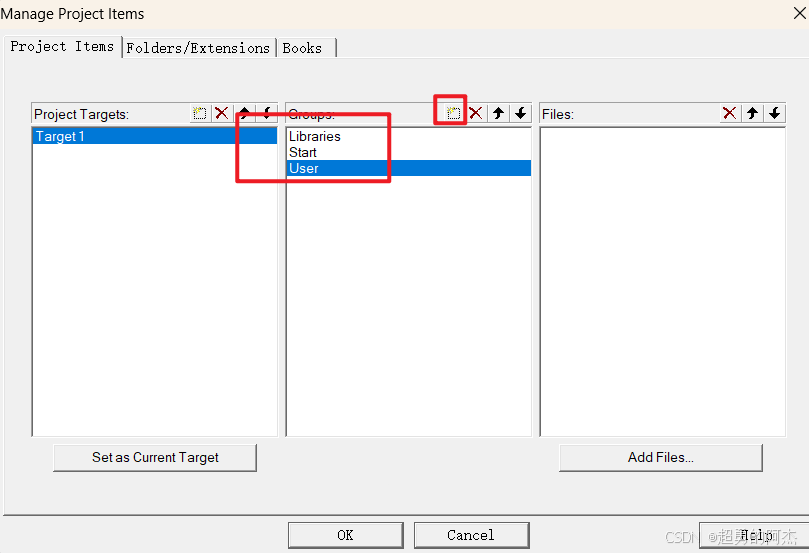

点击新建3个组，与第二步新建的3个文件夹对应。

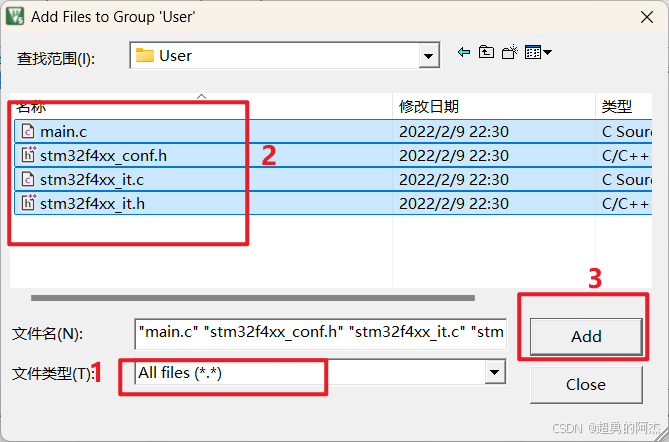

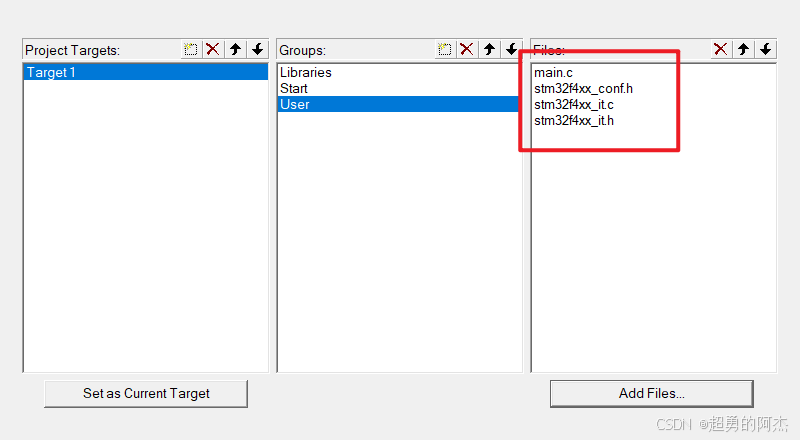

选中User组，然后点击Add Files添加文件，将User文件下的文件都添加进来，然后点击Close关闭。

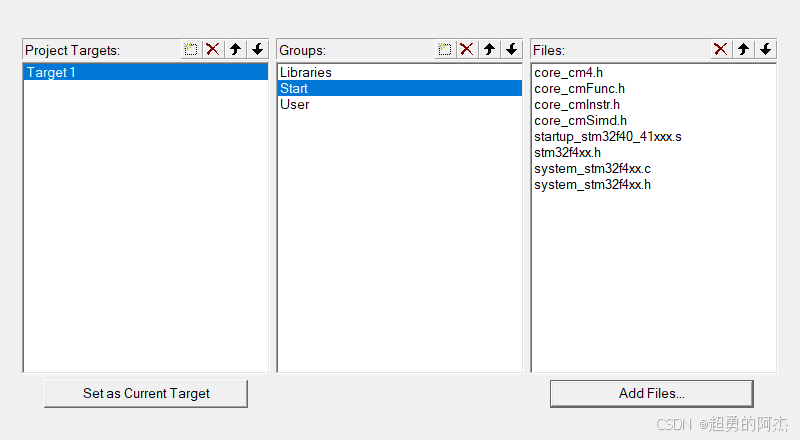

Start组也进行相应的操作，在这里我只展示最终的结果。

5.Libraries也类似。
在这里插入图片描述

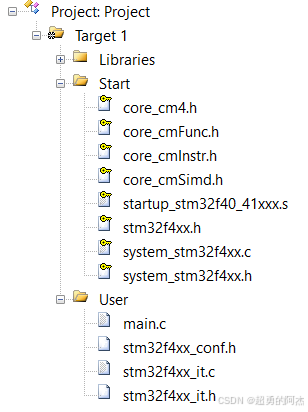

最终左侧工程结构树如下

2.修改Keil配置

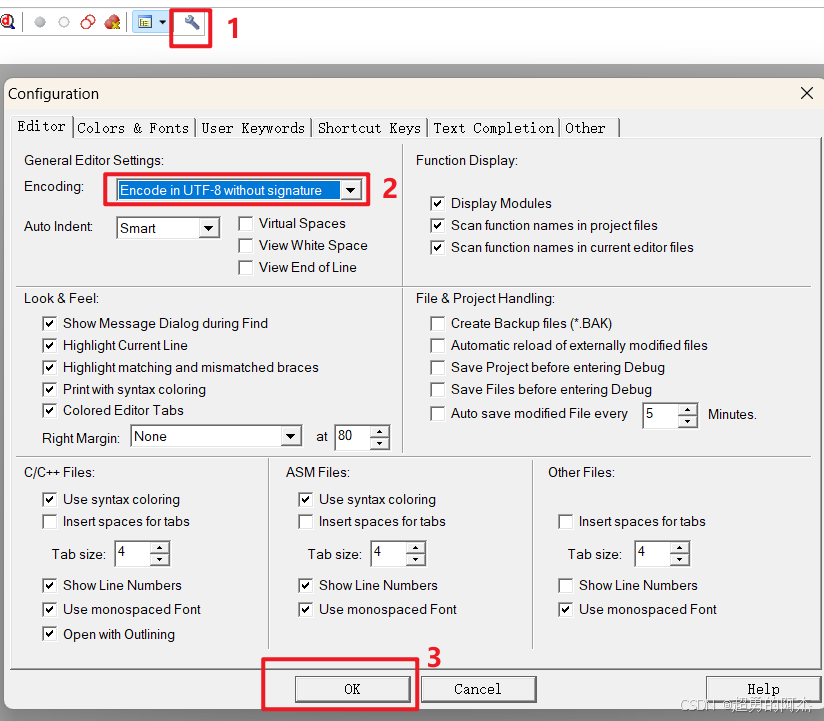

选择UTF8编码格式

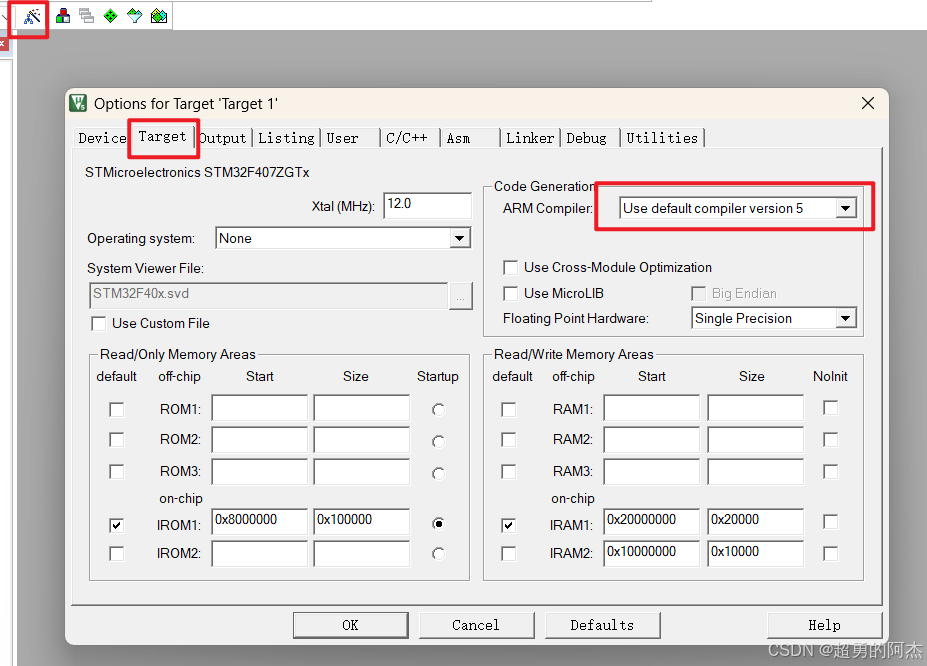

选择ARM编译器为version5。

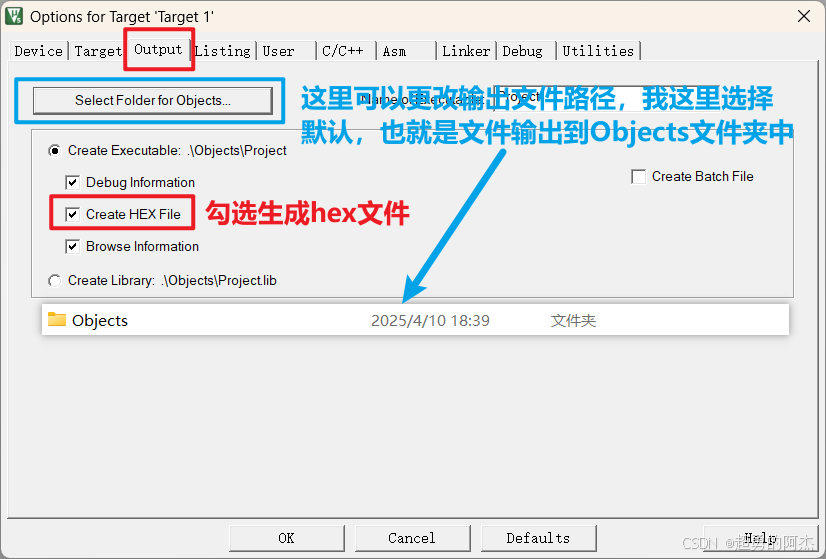

勾选生成hex文件

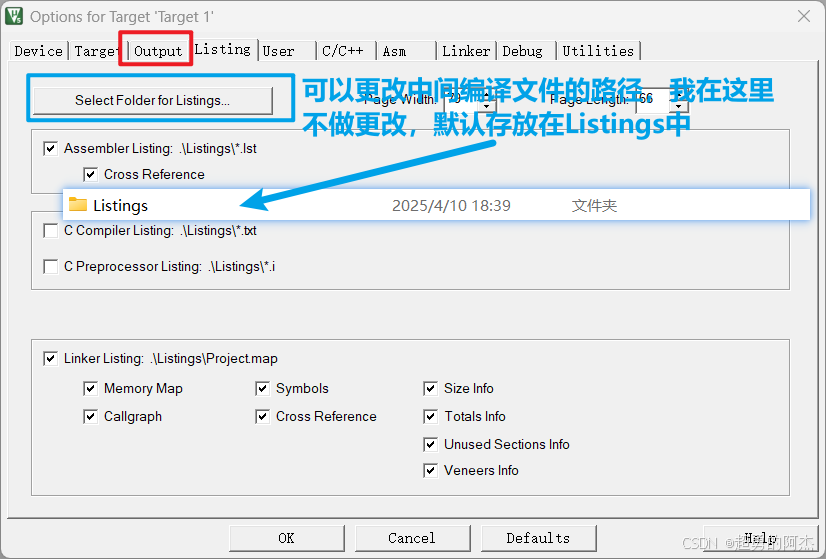

自定义中间文件存放路径，我在这保持默认。

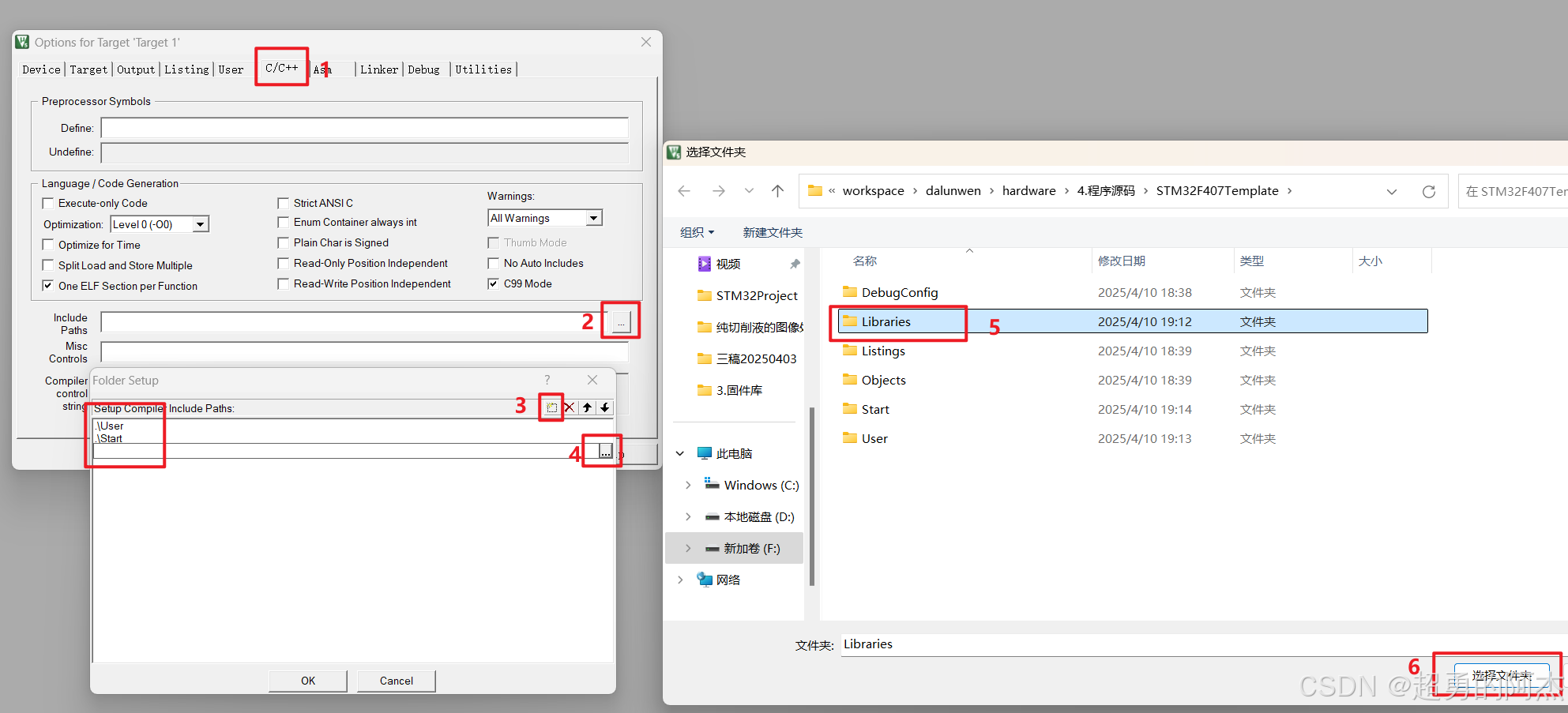

将3个文件夹的文件路径包括进来

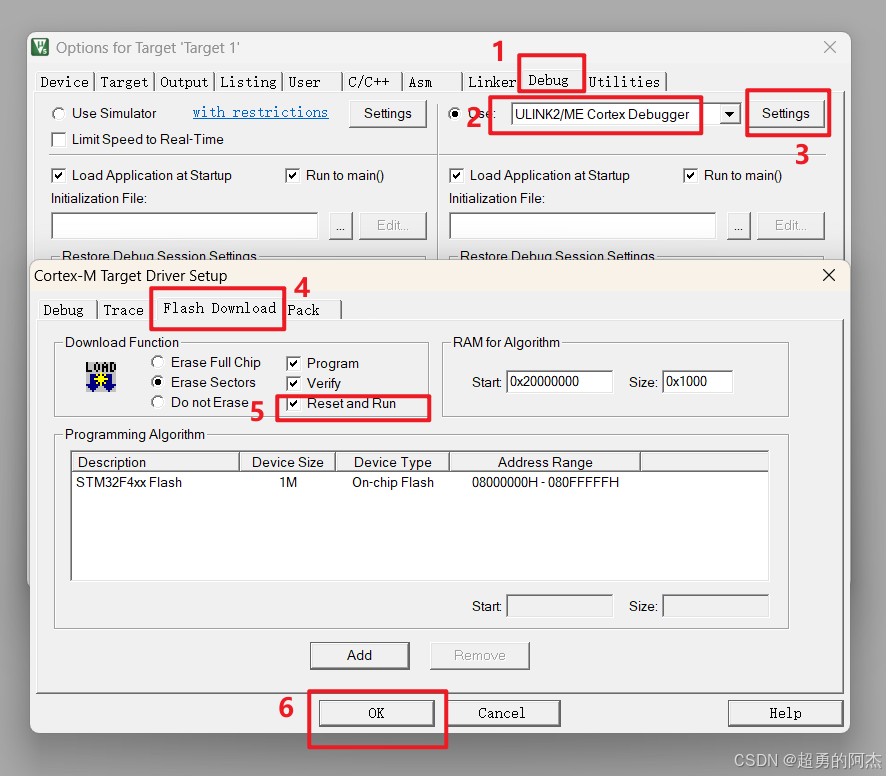

选择ULINK2调试模式，并且设置为快捷下载。

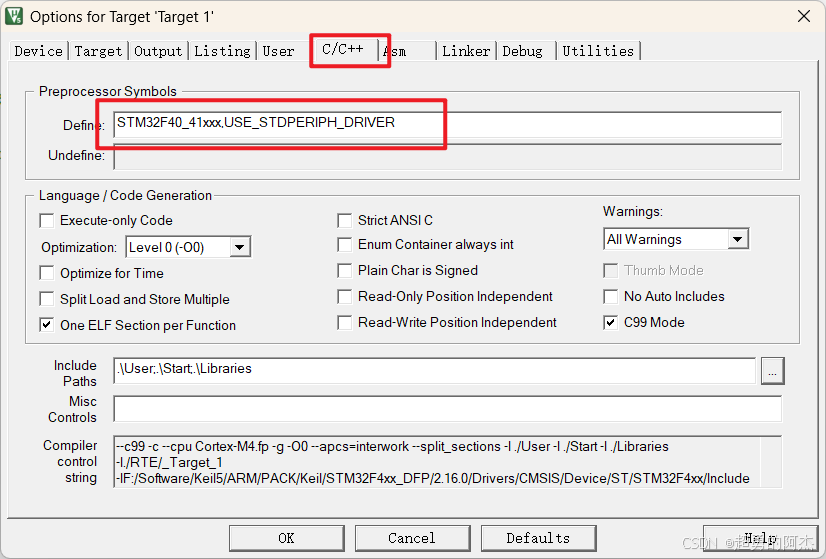

添加两个宏定义

STM32F40_41xxx,USE_STDPERIPH_DRIVER

在这里插入图片描述

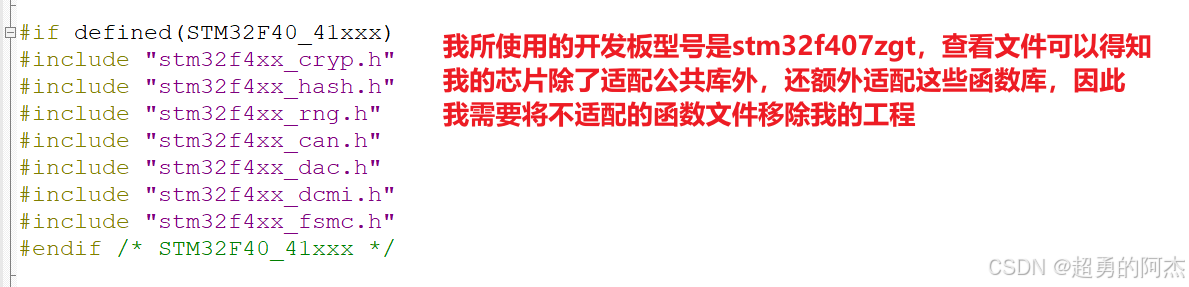

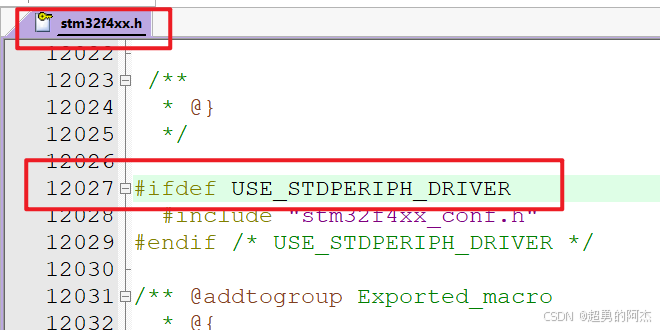

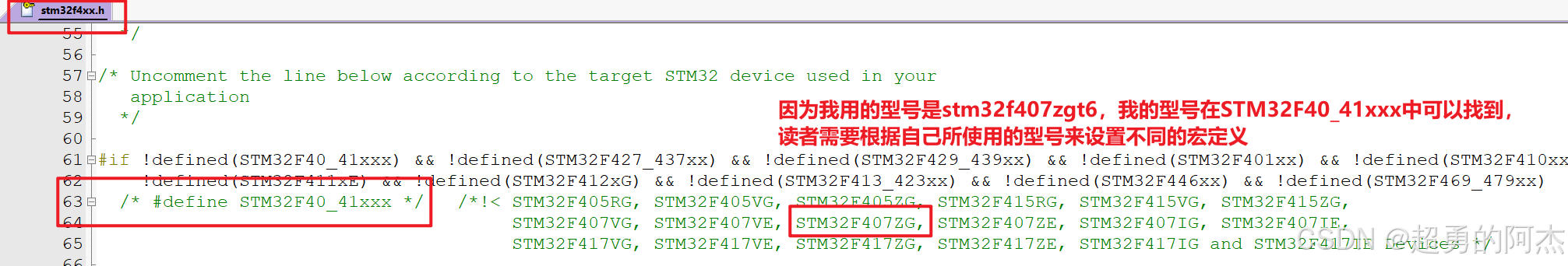

这两个宏定义来源于

在这里插入图片描述

在这里插入图片描述
至此我们的keil配置已经完成，但是此时编译还是会报错，因为官方给我们的库函数文件存在一定的不适配，我们需要进一步进行调整。

3.修改引入的文件内容

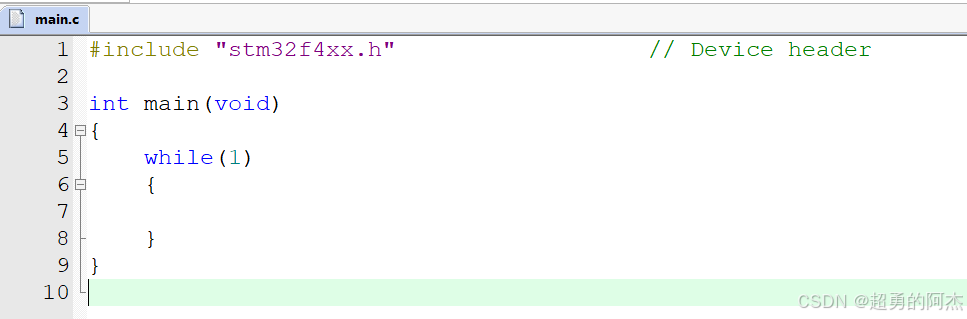

首先将main.c文件修改成如下，方便寻找错误

#include "stm32f4xx.h"                  // Device header

int main(void)
{
	while(1)
	{

	}
}

在这里插入图片描述

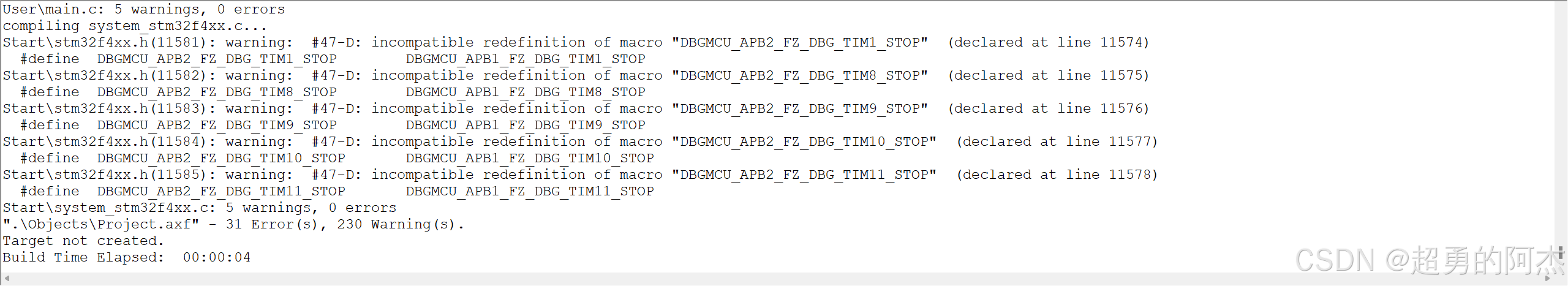

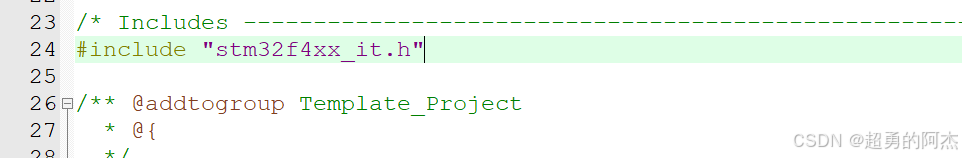

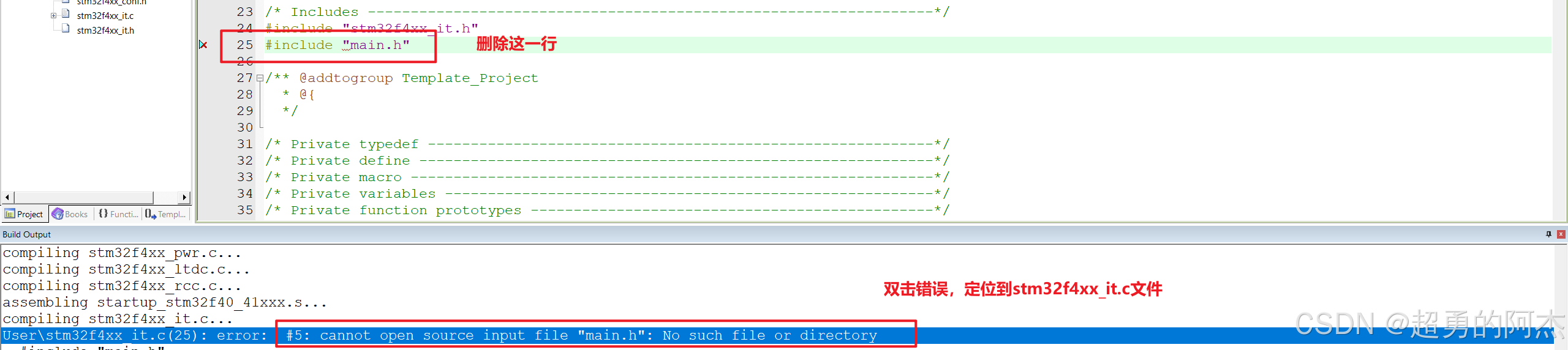

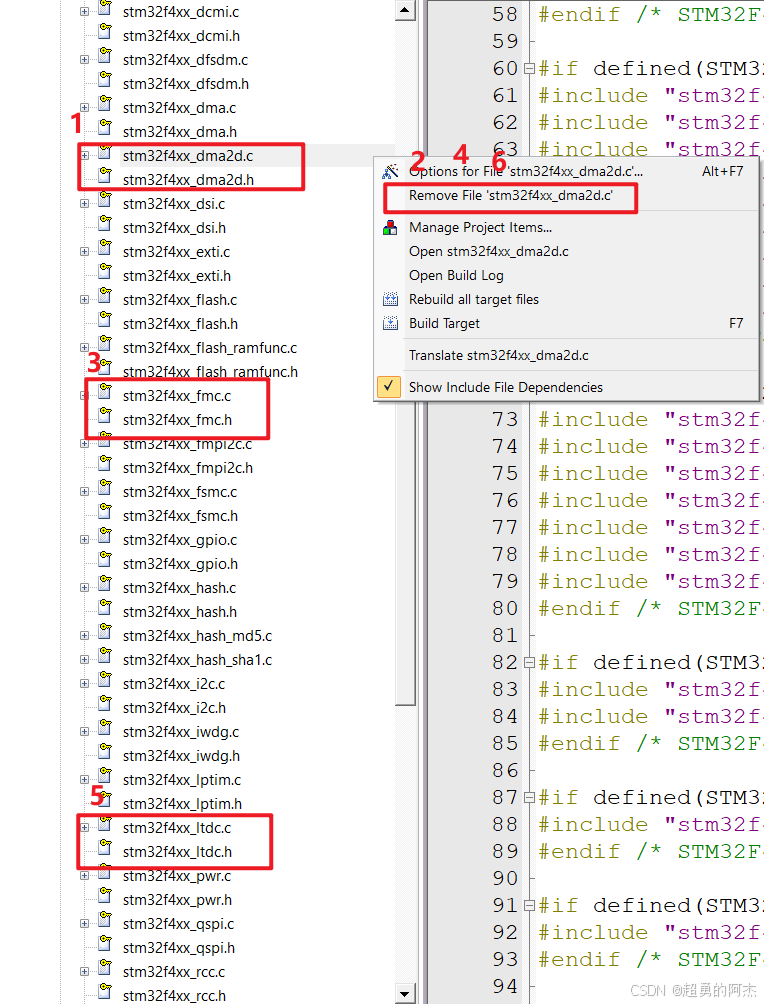

此时我们点击编译，会出现大量的报错，我们可以根据报错来修改我们工程。

3.1修改报错

错误1：

Start\stm32f4xx.h(11581): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM1_STOP” (declared at line 11574)
#define DBGMCU_APB2_FZ_DBG_TIM1_STOP DBGMCU_APB1_FZ_DBG_TIM1_STOP
Start\stm32f4xx.h(11582): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM8_STOP” (declared at line 11575)
#define DBGMCU_APB2_FZ_DBG_TIM8_STOP DBGMCU_APB1_FZ_DBG_TIM8_STOP
Start\stm32f4xx.h(11583): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM9_STOP” (declared at line 11576)
#define DBGMCU_APB2_FZ_DBG_TIM9_STOP DBGMCU_APB1_FZ_DBG_TIM9_STOP
Start\stm32f4xx.h(11584): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM10_STOP” (declared at line 11577)
#define DBGMCU_APB2_FZ_DBG_TIM10_STOP DBGMCU_APB1_FZ_DBG_TIM10_STOP
Start\stm32f4xx.h(11585): warning: #47-D: incompatible redefinition of macro “DBGMCU_APB2_FZ_DBG_TIM11_STOP” (declared at line 11578)
#define DBGMCU_APB2_FZ_DBG_TIM11_STOP DBGMCU_APB1_FZ_DBG_TIM11_STOP

在这里插入图片描述
修改1：

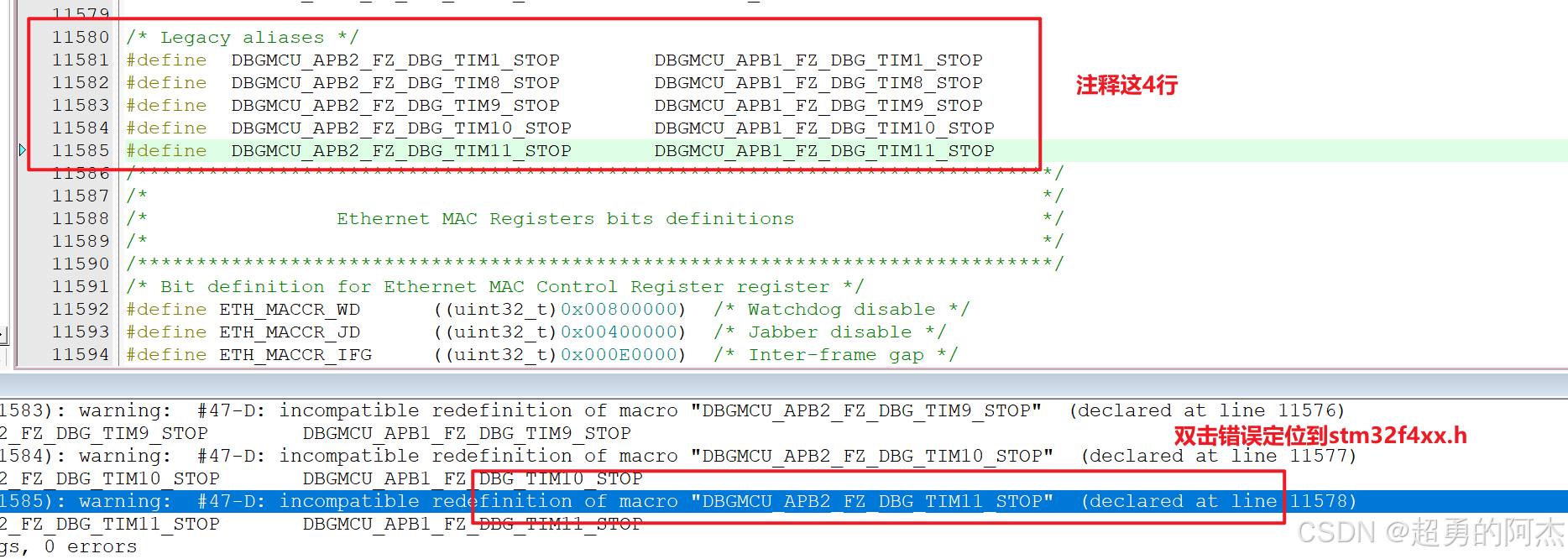

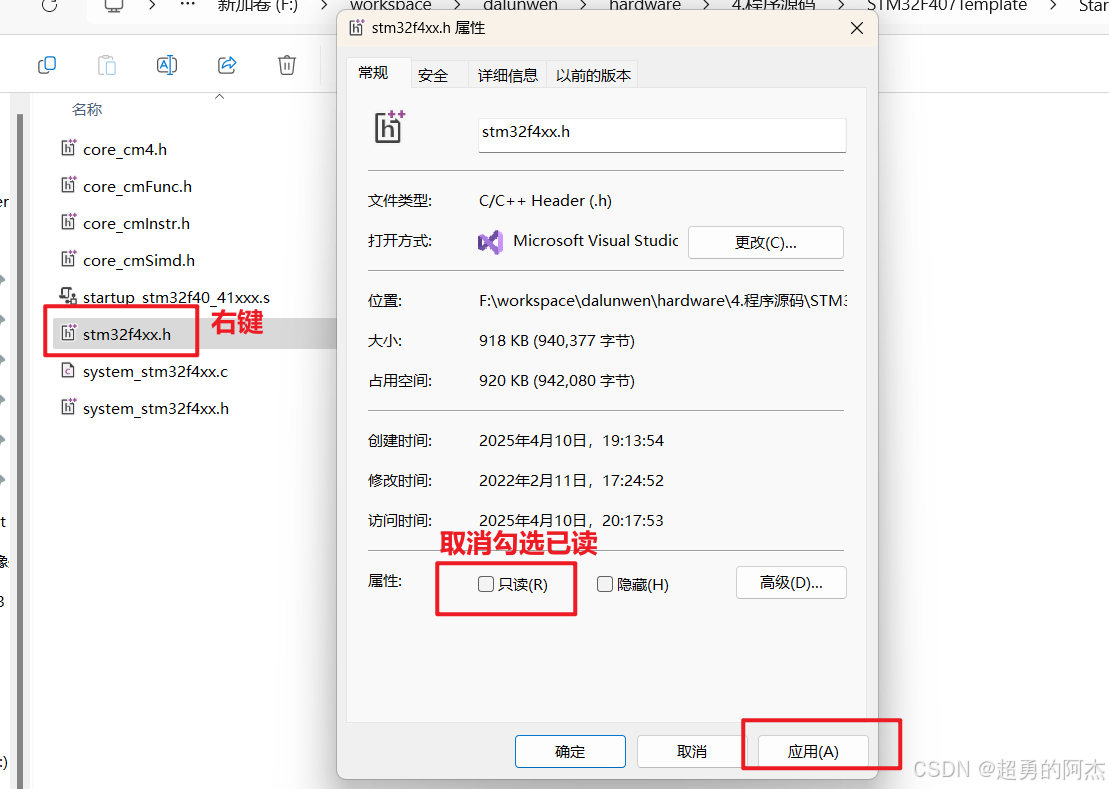

在文件夹中找到stm32f4xx.h文件，右键属性，取消勾选只读。

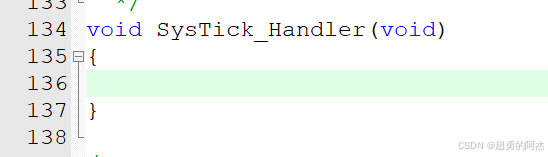

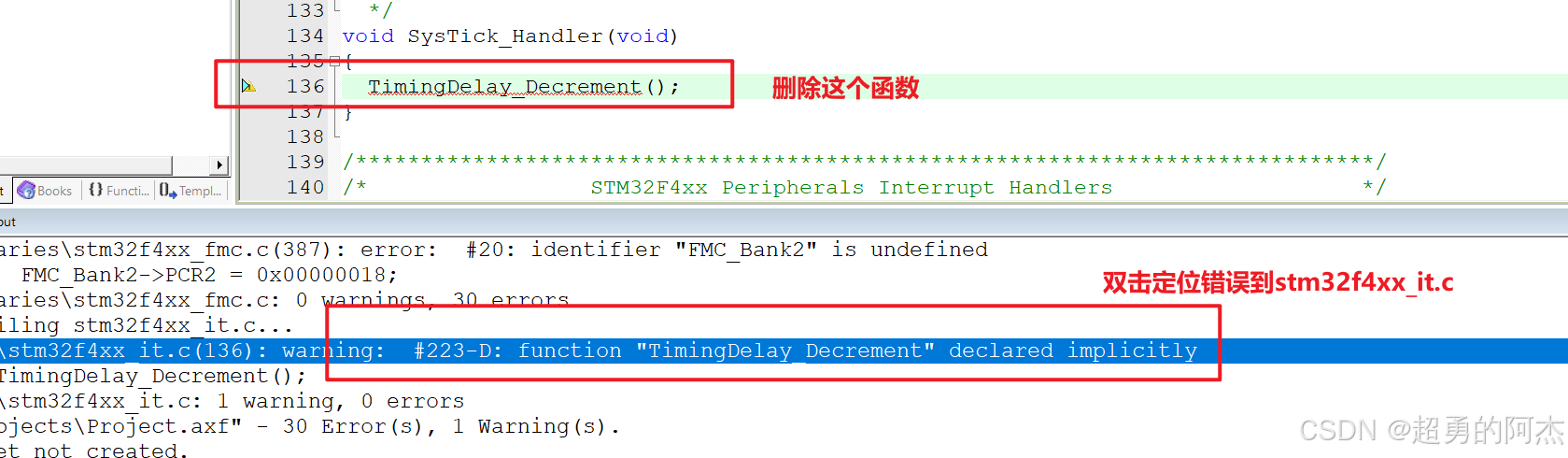

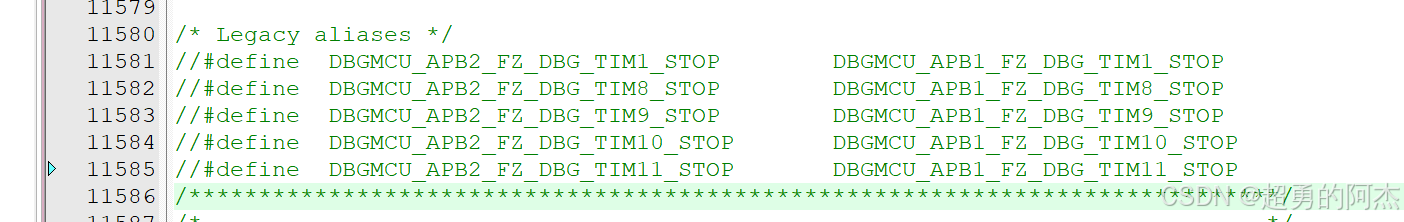

然后再keil中，双击错误定位到stm32f4xx.h文件，注释掉报错的地方。
