KT148A4语音芯片芯片设备批量升级_一拖八的工具_V1

目录

一、简介

二、详细步骤--使用一拖八工具批量烧录

2.1第1步 --对固件程序进行授权

2.2第2步 --导入一拖八的烧录器

2.3第3步--双连接一拖八烧录器烧录

---

一、简介

KT148A4芯片，只支持强制工具升级，一拖二烧录器烧写，一拖八烧写器烧写

二、详细步骤--使用一拖八工具批量烧录

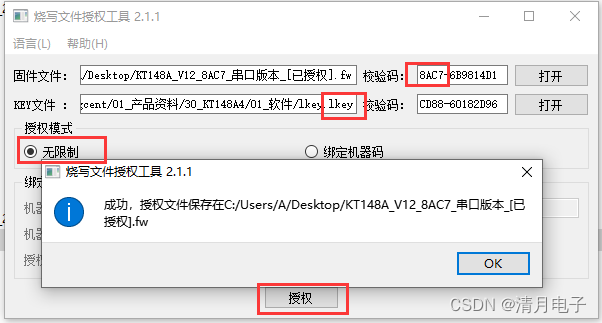

2.1第1步 --对固件程序进行授权

 对固件进行授权

2.2第2步 --导入一拖八的烧录器

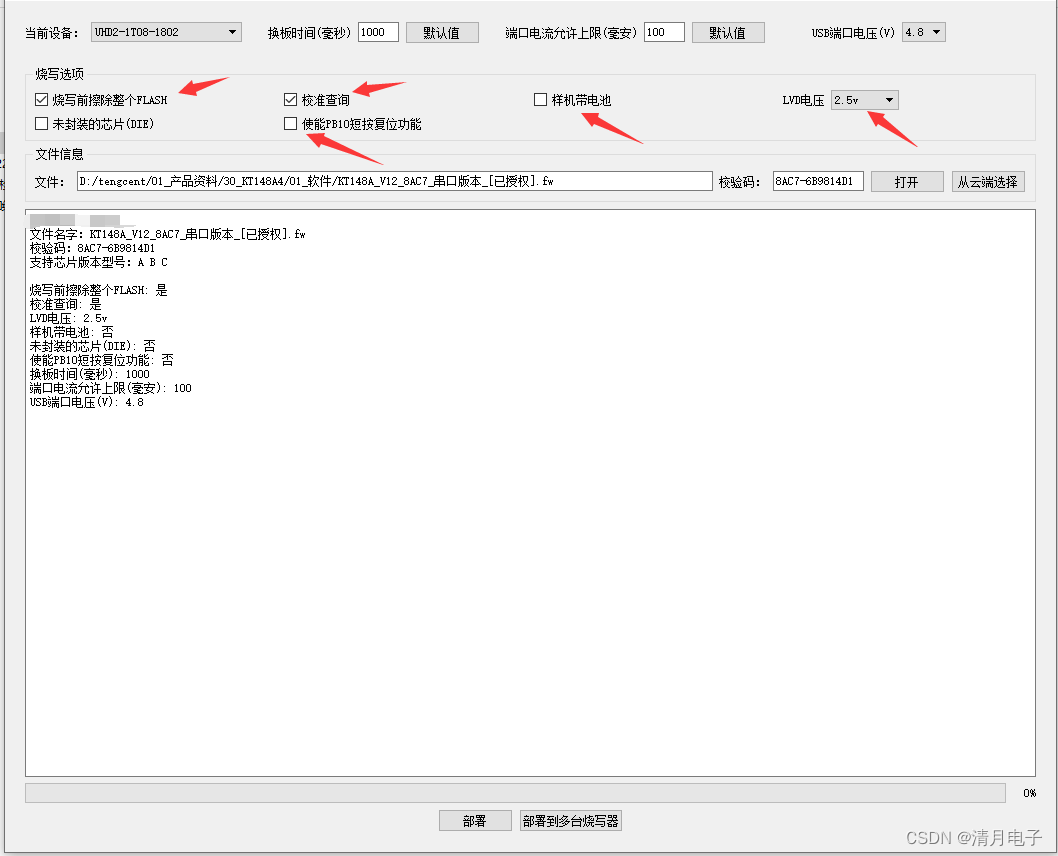

直接导入一拖八烧录器即可，选择AD15N系列。但是导入程序的时候，配置必须要做修改，如下图所示：

 勾选好合适的配置，如上图之后，点击“部署”即可

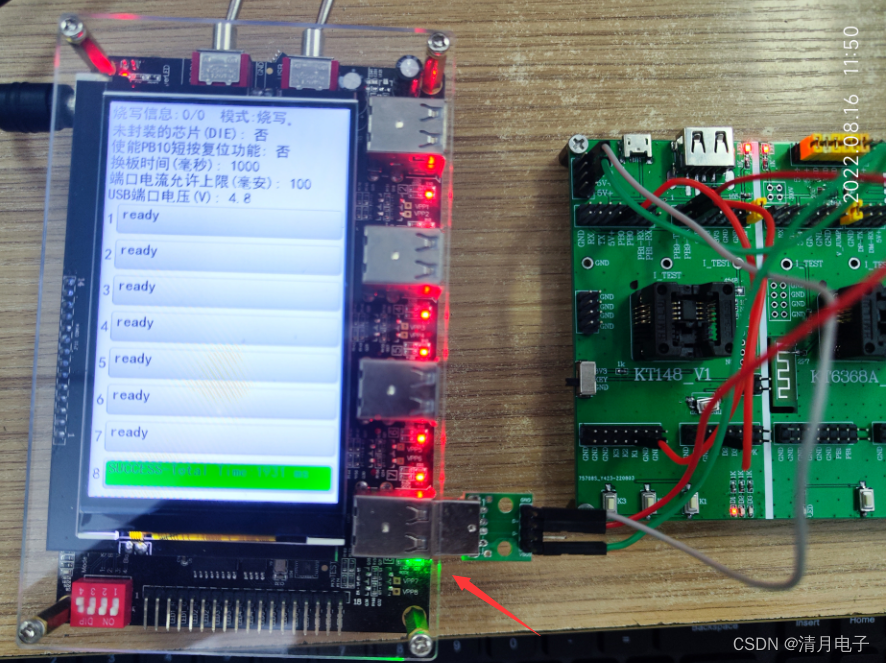

2.3第3步--双连接一拖八烧录器烧录



连接芯片的需要三根线

供电正极、负极、PB9

转成USB之后，需要连接的是 V+  NC  DP  GND

如上图所示

下载的原理，就是串口单线下载

烧写器检测到换板子_是通过USB口供电电流来检测的_一旦电流为0就认为换板子了

同时一拖八和一拖二的烧录器，都能同步烧录我们自己加载bin文件
