OSPF

open shortest path first
SPF算法：
SPF算法，围绕该算法计算路由信息的协议，迪特格拉斯算法。
open 是指IETF发明的一种针对IP的路由协议。

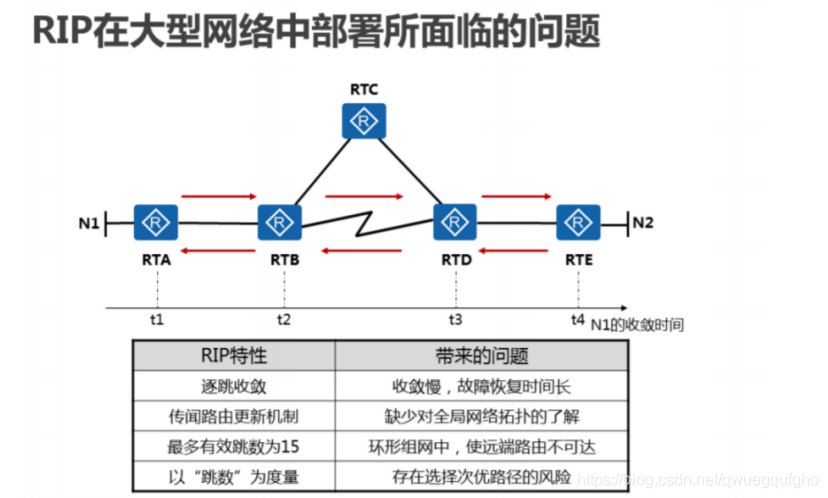

RIP面临的问题
在这里插入图片描述
逐条收敛：主要的挑战是RIP为了防环引入了抑制计时器180的等待时间这大大增加了RIP的收敛时
间。
传闻的路由更新机制：一个路由器计算出问题会导致下游路由器跟着出问题
最多的有效跳数为15：限制了RIP协议组网的规模，无法实现大于15跳路由的组网
以跳数为度量的：跳数不科学，带宽才是通用的度量方式
更新方式：周期似的全路由表更新，这种更新会浪费带宽
ospf的工作过程：建邻居-》传数据-》做计算

ROUTER-ID 唯一标识一个路由器，产生：

  1. 手工配置 格式为IP地址格式，可以是存在的一个地址也可以是不存在的，建议配置为回环地址
  2. 自动选举 有回环地址则选择最大那个回环地址，没有选择接口地址，还是最大。

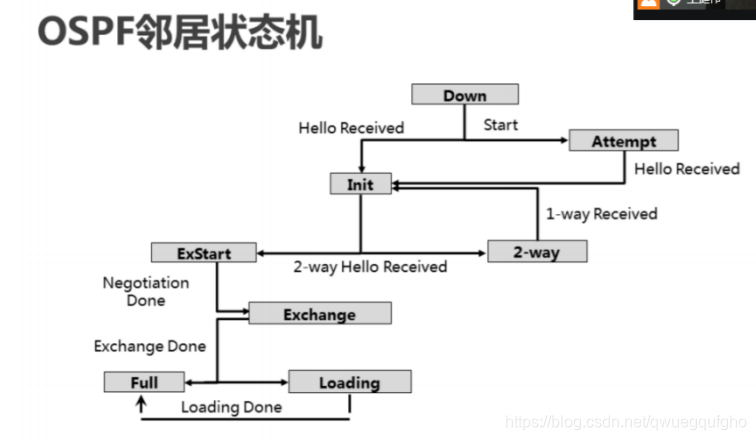

    OSPF的建立邻居：

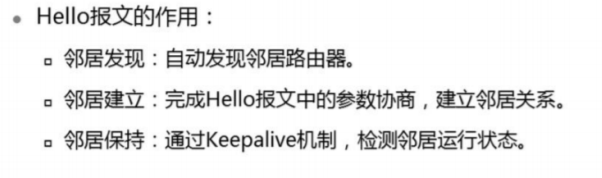

    hello包
    手工建邻
    俩种方式建立邻居关系
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

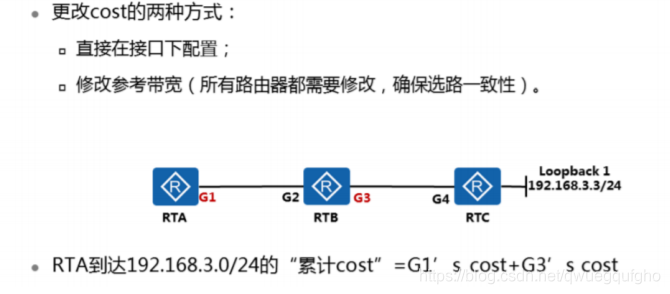

    还需加RTC右段接口的Cost的值

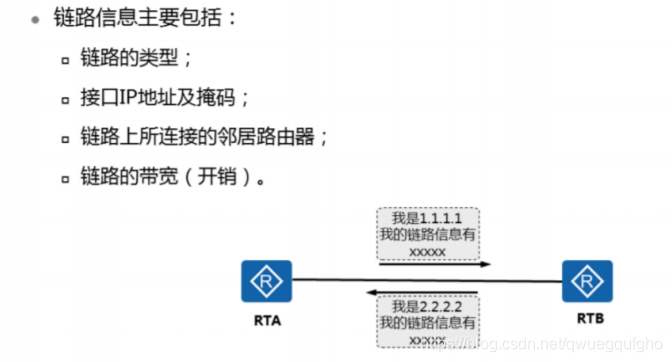

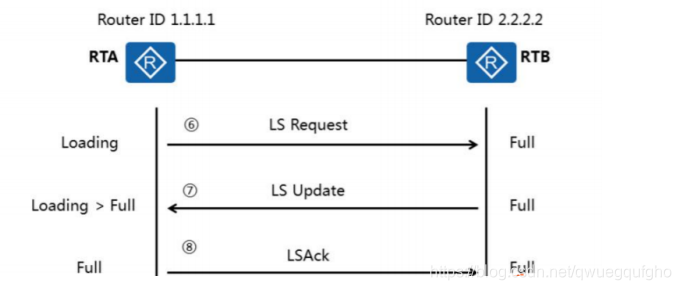

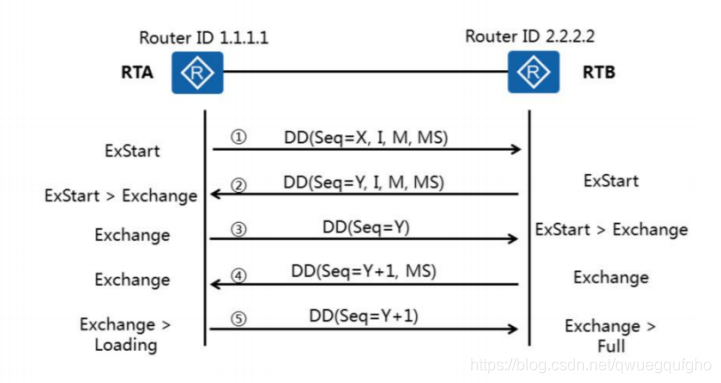

    邻居建立完毕之后：传输链路状态信息；

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

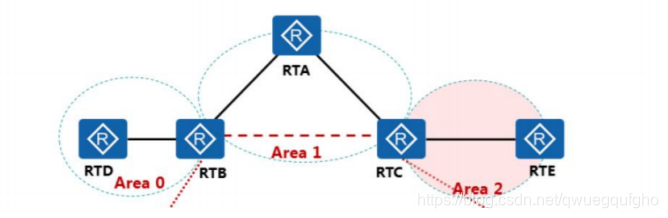

虚链路：

  1. 虚链路是区域0的延伸
  2. 虚链路只能穿过一个区域—在一个SPF上构建
  3. 构建虚链路的俩个路由器都是ABR
  4. 虚链路通信用的俩个路由器在SFP中距离最近的俩个接口单播通信
    用法：
    连接远离骨干域的普通区域
    在这里插入图片描述
    缝合断裂的骨干域
