卷积算子优化-2.几种卷积算法

上一篇文章提到了两个优化点，数据重用和重复计算，这篇文章来学习一下现在卷积常见的几种实现方法。

1.直接卷积

在直接卷积中，卷积核（滤波器）通过在输入图像上滑动并与图像的每个位置进行逐元素相乘，然后将所有乘积相加得到输出的单个像素值。这个过程可以看作是在输入图像上进行的一种滑动窗口操作，其中卷积核的大小决定了窗口的大小。也就是上一篇文章中提到的C++实现，是一种最朴素的实现，在大部分的情况下表现不如其他算法实现。

2.GEMM

2.1 Img2col+GEMM

最广泛的卷积算法之一是就是基于GEMM算法来实现卷积。它包括以下步骤：
将输入转换为一个大矩阵，其中每一列包含在卷积过程中每个滤波器位置所涉及的输入元素。
另一个矩阵由每个过滤器的元素生成。最后，卷积的结果由两个矩阵的矩阵乘法（GEMM）提供，如图所示。

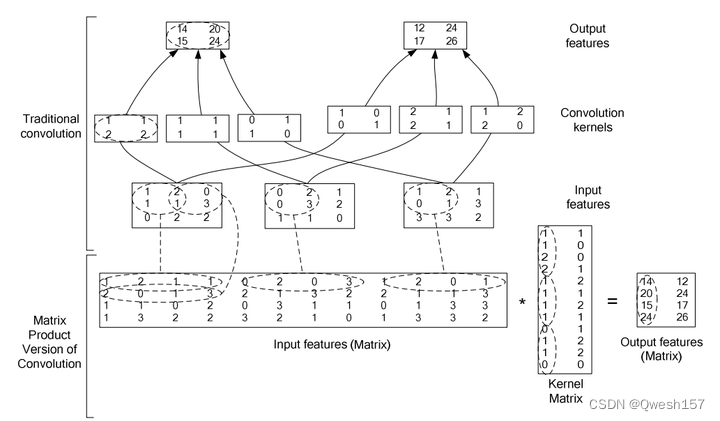

Img2col+GEMM：

转换后的输入矩阵的元素是这样放置的：当GEMM执行一行和一列的标量积时，它将与卷积所执行的标量积相匹配。由于矩阵乘法执行转换后的输入的所有列与转换后的所有行的点积，GEMM操作的结果代表了输入上所有滤波器平移位置上所有滤波器的卷积输出，具体计算过程会在Implicit GEMM小节中介绍。用于获取转换后的输入矩阵的函数通常被称为“im2col”。
由于GPU体系结构的性质和线性代数库中GEMM方法的高效实现，卷积非常适合于放在GPU上计算。然而，这种方法需要大量的内存来存储转换后的矩阵，特别是转换后的输入矩阵，由于卷积中有滑动步长和Padding的存在，转换后的数据矩阵必须存储滑动中重复访问的元素，和一些Padding后额外数据。这在神经网络训练过程中是十分占用显存的，于是就有另一种GEMM实现。

2.2 Implicit GEMM

Implicit GEMM是一种用于实现卷积操作的方法，与Img2col+GEMM相似，同样利用了矩阵乘法的性质来加速卷积计算。不同点在于，在内存使用量方面，Implicit GEMM不需要任何额外的存储空间。
在Img2col+GEMM实现中，实现的步骤为：
1.输入输出矩阵转换，用另一块内存空间保存转换后的输入输出矩阵。
2.将输入输出矩阵进行GEMM运算，然后进行输出。
而在 Implicit GEMM中，矩阵转换发生在计算中，也就不需要内存来保存转换后的矩阵，而是在GEMM中进行输入输出的坐标映射，从而实现卷积运算。

Direct Convolution：

Im2col转换后的GEMM实现卷积：

在 Implicit GEMM中，主要思想是坐标的映射，怎样使GEMM在load时正确的取到对应坐标元素是关键。参考以下矩阵乘：

for (int i = 0; i < M; i++) {


    for (int j = 0; j < N; j++) {


        result[i][j
