lvs的DR模式负载均衡

主机	ip	服务
server1	172.25.16.1	ipvsadm调度器
server2	172.25.16.2	RealServer1 apache服务
server3	172.25.16.3	RealServer2 apache服务
物理真机机	172.25.16.250	模拟客户端测试服务
VIP	172.25.16.100	连接服务用的ip

• 安装ipvsadm

真机挂载好yum源（不会就点这句话）

虚拟机修改yum源

vim /etc/yum.repos.d/yum.repo

[iso]
name=iso
baseurl=http://172.25.16.250/iso6.5
gpgcheck=0

[LoadBalancer]
name=LoadBalancer
baseurl=http://172.25.16.250/iso6.5/LoadBalancer
gpgcheck=0
enabled=1

安装软件

yum install ipvsadm -y

• server2和3安装httpd并写发布页

以server2为例3的操作是一样的

yum install -y httpd

vim /var/www/html//index.html
server2


/etc/init.d/httpd start
chkconfig httpd on

• server1写策略

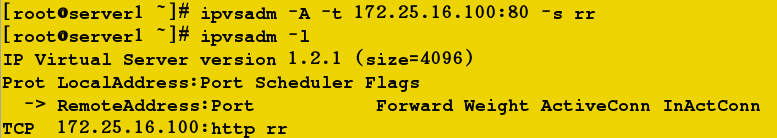

添加一个监控的vip
查看现有策略

ipvsadm -A -t 172.25.16.100:80 -s rr
ipvsadm -l

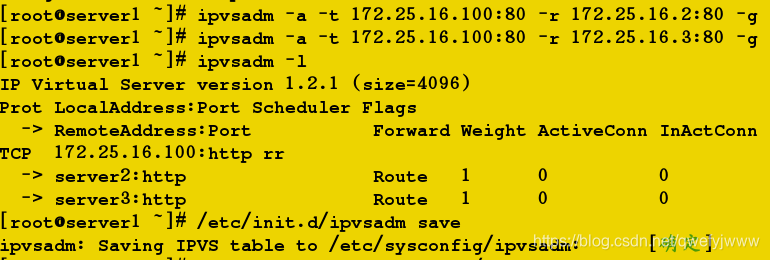

添加真实服务器的地址并且绑定到vip上
查看策略
保存策略

ipvsadm -a -t 172.25.16.100:80 -r 172.25.16.2:80 -g
ipvsadm -a -t 172.25.16.100:80 -r 172.25.16.3:80 -g
ipvsadm -l
/etc/init.d/ipvsadm save

• 添加vip

server1

ip addr add 172.25.16.100/24 dev eth1

server2和3

ip addr add 172.25.16.100/32 dev eth1

注意：
在server2和server3中之所以将子网掩码设置成32，是因为请求从调度器过来时，不对外提供服务的，只提供内部通信就好

• 访问测试

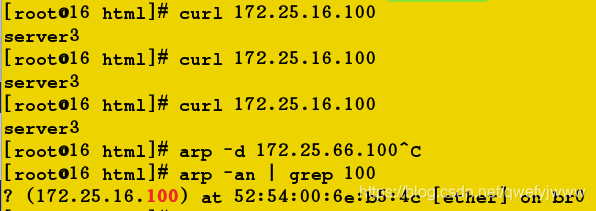

真机访问vip
查看在此网段下绑定100这个ip的MAC地址

curl 172.25.16.100
arp -an | grep 100

查看server3的MAC地址是否一样

清除绑定的MAC地址

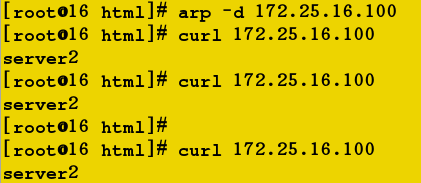

再次访问vip

arp -d 172.25.16.100
curl 172.25.16.100

可见此时又自动绑定到server2

清除绑定，再次访问

arp -d 172.25.16.100
curl 172.25.16.100

查看此时绑定的MAC地址

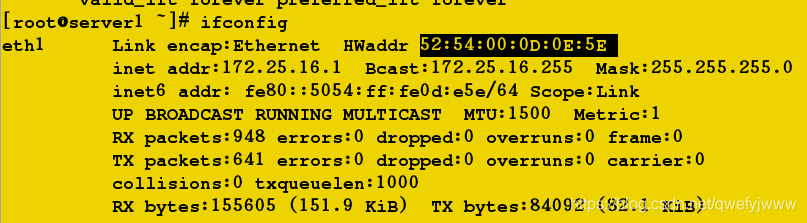

对比server1

可见只有在绑定MAC地址为server1时才能轮巡，这样是不合理的，我们需要在server2和3的路由策略

• 配置server2和3的路由策略

server2和3的配置过程是一样的，区别只在172.25.16.2要改为172.25.16.3

安装arp路由策略软件

yum install arptables_jf -y

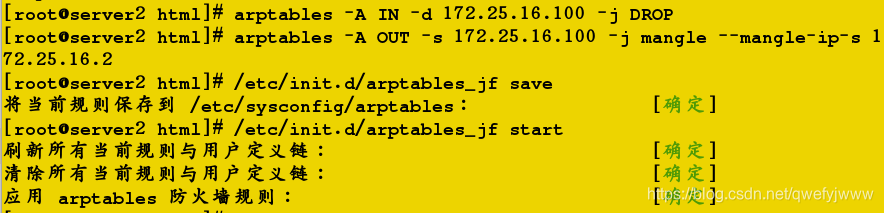

增添策略

arptables -A IN -d 172.25.16.100 -j DROP
######当网内广播需要172.25.16.100这个ip时，它将丢弃网内的所有请求

arptables -A OUT -s 172.25.16.100 -j mangle --mangle-ip-s 172.25.16.2
######当往外传数据时伪装成172.25.16.2这个ip进行工作

/etc/init.d/arptables_jf save
#####保存策略

/etc/init.d/arptables_jf start
######开启服务

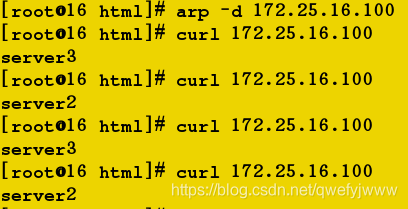

真机测试

chkconfig +服务 on 可以把服务设置为开机启动
下次重启的时候我们只需要server1手动添加vip172.25.16.100/24
server2和3添加vip172.25.16.100/32就行了
