LTE-时间同步和小区搜索

以下内容来自sharetechnote

时间同步过程

（1）UE解码三个不同的PSS的主同步，并找出为小区分配的序列，获得主时间同步。
（2）用PSS来解码SSS，并找出为小区分配的序列。
这种同步每过5ms就进行一次。

三个不同的序列作为PSS，三个序列中的每个序列与小区ID组中的小区ID之间存在一一对应关系。UE检测到这个小区ID组后，就可以确定帧定时。从这个小区ID组，UE还可以得到在小区中用于生成参考信号的伪随机序列。

（3）一旦这个定时同步建立起来，UE就可以解码MIB并计算出SFN编号，因为MIB携带SFN编号。

要检测PSS和SSS，需要精确地获得具有特定资源元素序列的数据。要准确地从特定的资源元素中提取数据，就需要知道精确的符号边界(OFDM符号的起始位置和结束位置)。一旦检测到精确的符号边界，就可以检测频率偏移(一种频率误差)来进一步对信号进行补偿。从某种意义上讲，这两个步骤比PSS、SSS的检测更加困难。

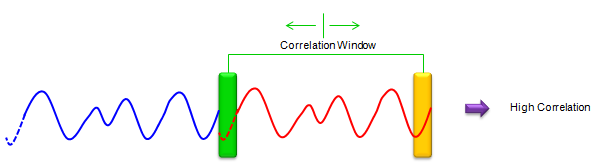

有许多不同的技术来检测符号边界，但是其中一种常用的技术是使用循环前缀(CP)的特性。众所周知，CP是一个OFDM符号尾部数据序列的拷贝，这意味着CP和符号的尾部之间的相关性应该比其他区域大得多，如下所示：


如果在沿着接收到的时域信号向下滑动相关窗口时找到了相关性最高的点，那么这个位置就是OFDM符号的边界。

下面是一个在滑动窗口时绘制这些相关性的示例。可以明显地看到一个OFDM符号间隔的峰值(这是来自于以7.62 MHz采样率采样
