MCGS---modbus tcp/ip远程连接

TPC（嵌入版7.7）与计算机（通用版6.2）之间可以通过TCP/IP协议传输数据，TPC运行工程后，在计算机中启动运行环境，若设置正确，则计算机可接收到TPC发送的数据并正确显示；若数据设为“读写”属性，则计算机在更改相关数据时，TPC也会随之更改，实现远程控制效果。
设置过程如下：

1. TPC（嵌入版7.7）工程中，设备窗口添加“通用TCP/IP父设备”，在其下添加“ModbusTCPIP数据转发设备”，如下图5.1所示

   图5.1 TPC（嵌入版7.7）工程设备窗口设置

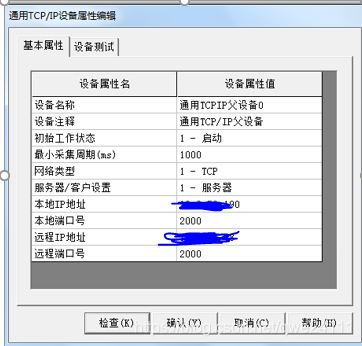

2. “通用TCP/IP父设备”设置如下图5.2，

3. 图5.2 TPC（嵌入版7.7）“通用TCP/IP父设备”设置
   其中TPC发送数据，选择设为服务器；
   本地IP为TPC的IP地址，需与触摸屏开机时轻点进入的系统维护界面设置一致,端口选择空闲端口；
   远程IP为接受数据的计算机IP地址，端口选择空闲端口（本地与远程IP地址前三位数字需相同）。

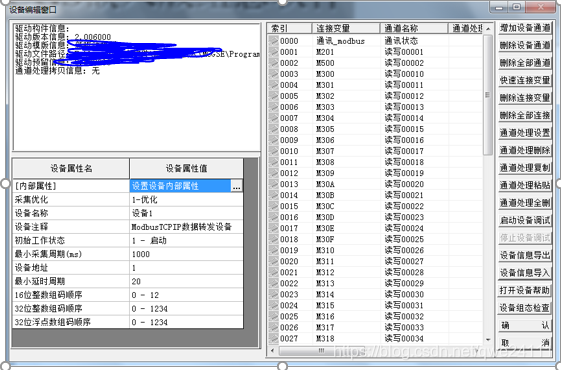

4. “ModbusTCPIP数据转发设备”设置如下图5.3图5.3 TPC（嵌入版7.7）“ModbusTCPIP数据转发设备”设置
   其中设备地址，组码顺序以及通道名称需与计算机（通用版6.2）中“标准ModbusTCP子设备”相应设置一致。

5. 计算机（通用版6.2）设备窗口添加“通用TCP/IP父设备”，在其下添加“
