时钟门控技术-clock gating

最新推荐文章于 2025-06-08 22:14:00 发布
原创 最新推荐文章于 2025-06-08 22:14:00 发布 · 4.7k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#IC/FPGA #verilog #clock gating #动态功耗

本文介绍了时钟门控技术，作为降低动态功耗的关键手段，详细阐述了其工作原理，包括技术简介、门控单元结构及如何自动生成。通过合理编码，可以引导综合工具创建门控单元，从而提高电路效率并减少不必要的能量消耗。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、时钟门控技术简介

2、门控单元结构图

3、时钟门控的生成



1、时钟门控技术简介

        降低动态功耗的主要技术手段之一是时钟门控技术，clock gating技术，是指在电路中插入时钟门控单元，在电路不需要工作的时候控制时钟关闭，降低所有不工作电路的翻转次数，降低动态功耗。

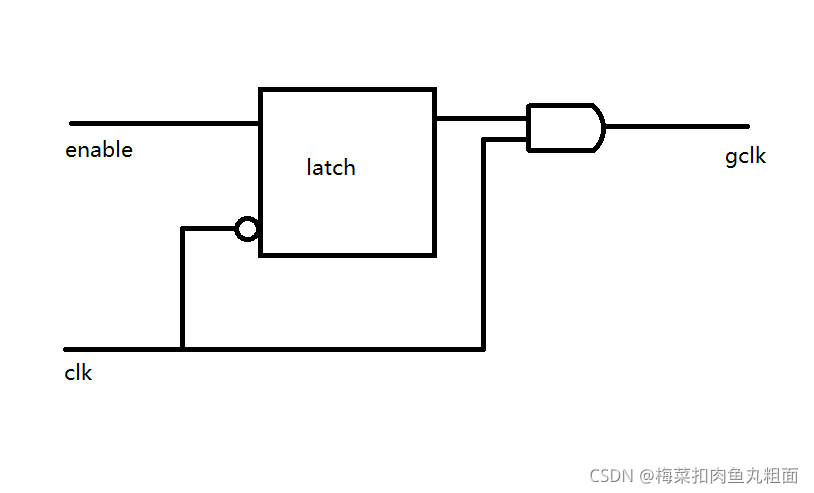

2、门控单元结构图



3、时钟门控的生成

        时钟门控单元时由综合工具自动生成的，能根据RTL代码风格自动生成，但需要按固定的写法才能生成门控单元，因此要想通过clock gating技术降低动态功耗，需要门控单元达到一定的覆盖率，所以对编码风格有一定要求。

        综合工具能自动识别的编码如下：

always@(posedge clk)begin
    if(rst)
        q <= 'd0;
    else if(clk_en)
        q &
