LabVIEW-OPC DA

记录一下用Labview 2016生成OPC DA变量的过程。

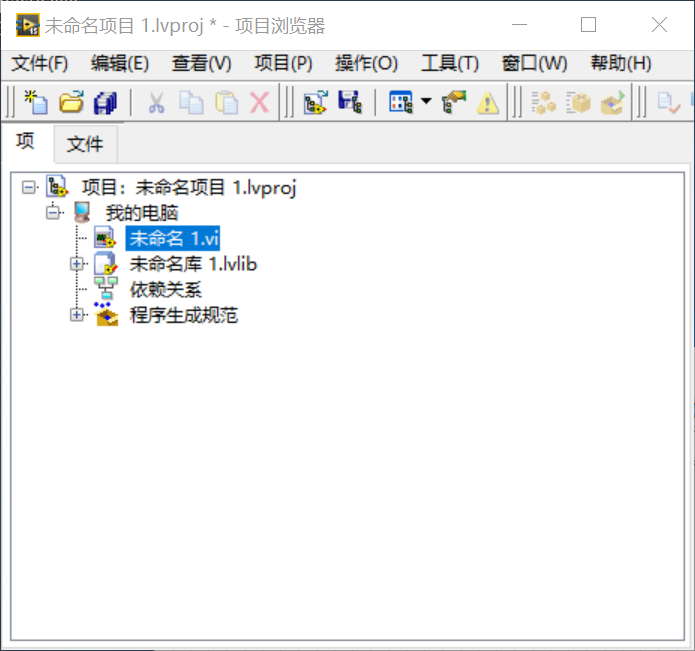

1. 新建Labview项目

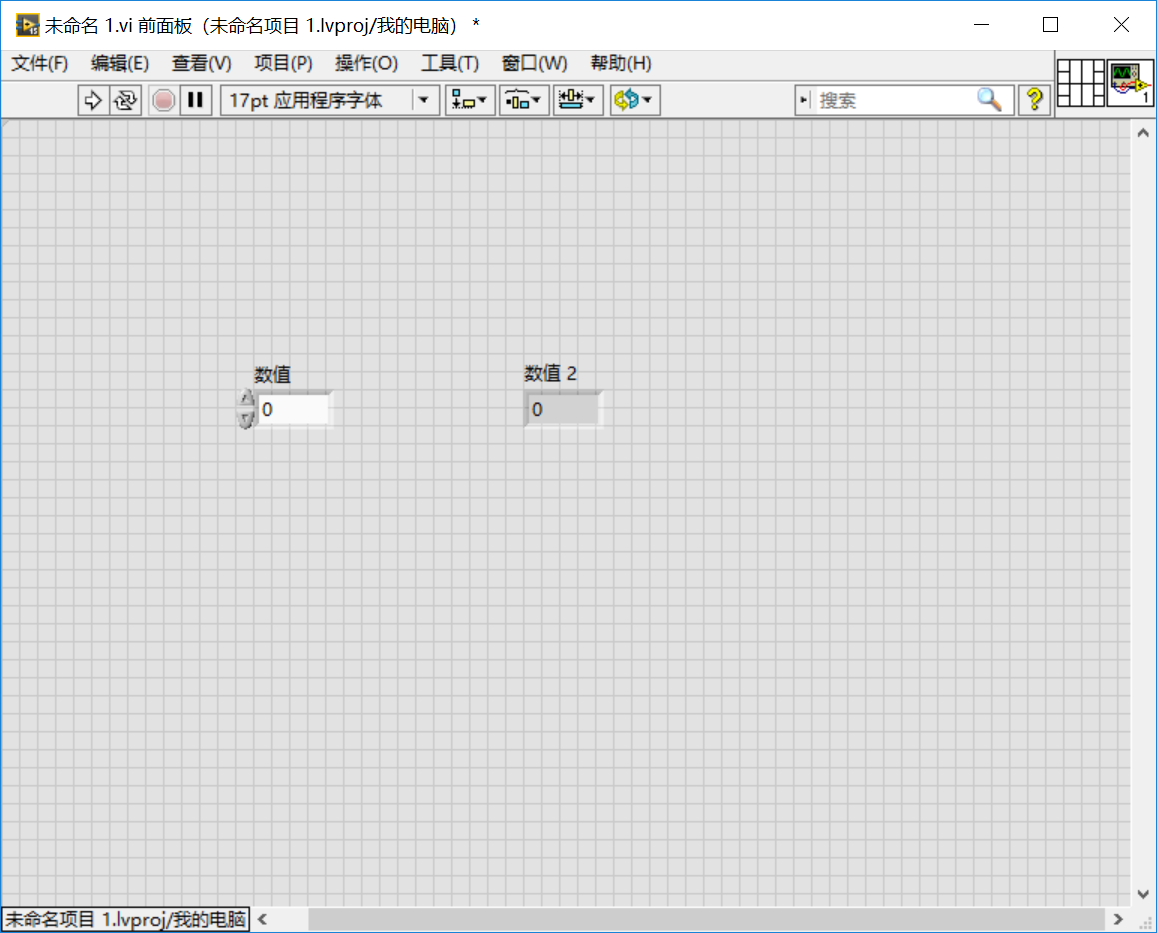

2.打开vi前面板，放置若干控件

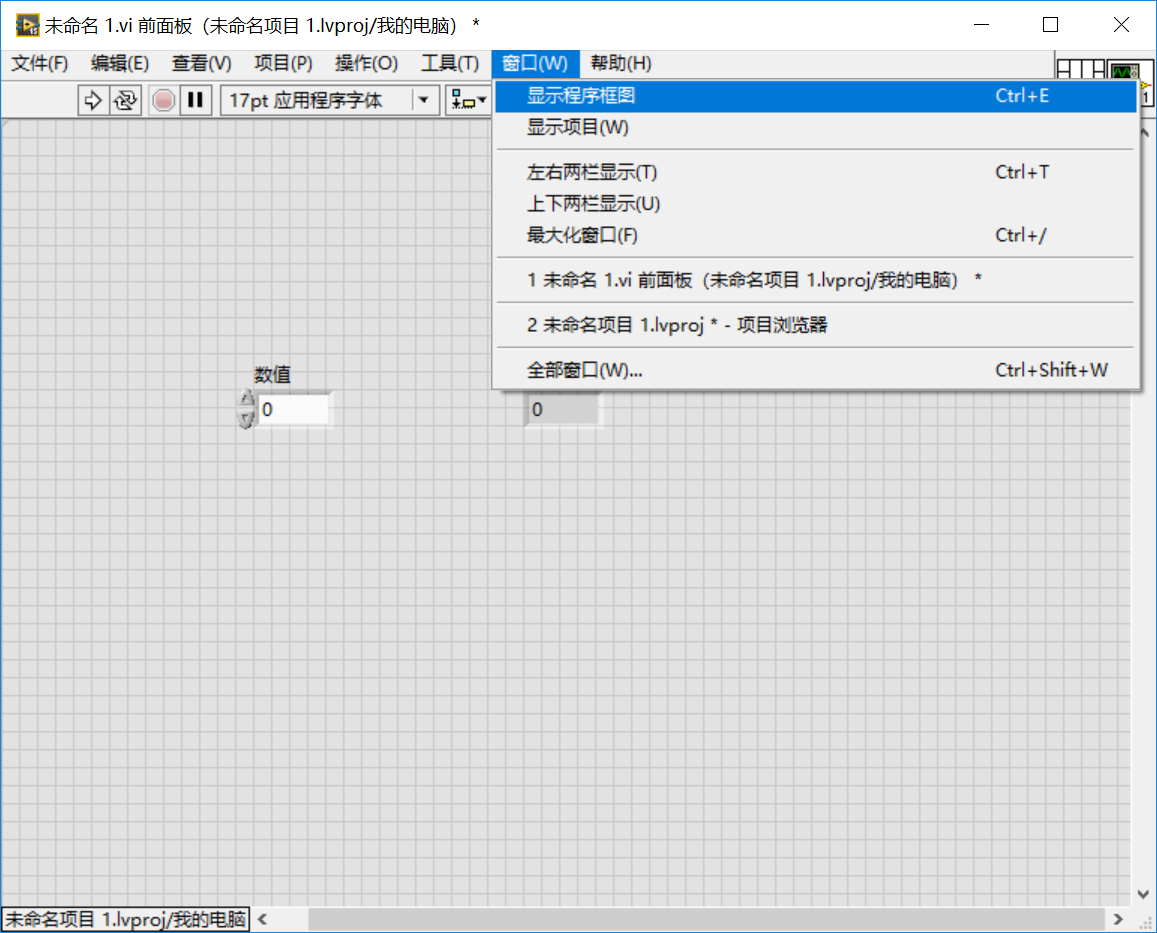

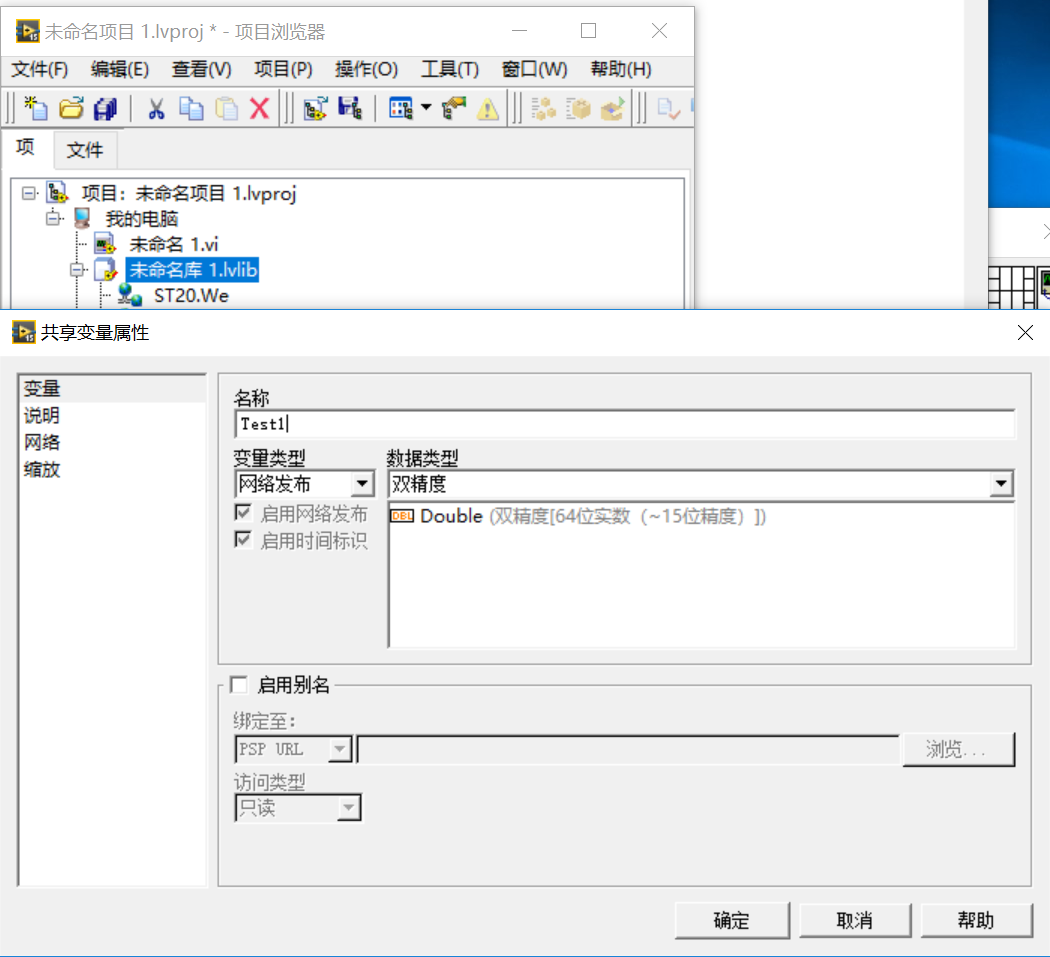

3.窗口-显示程序框图

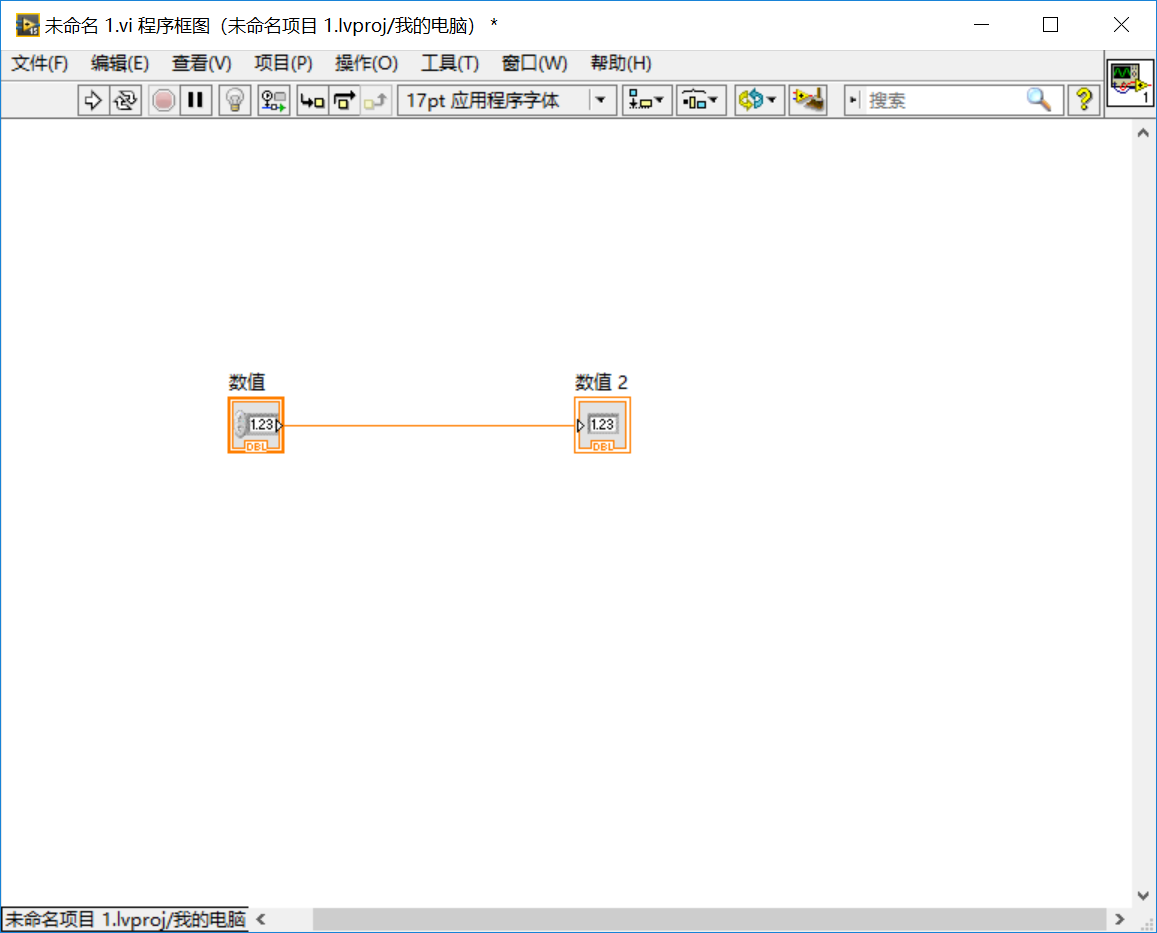

4.数值输入控件连接显示控件

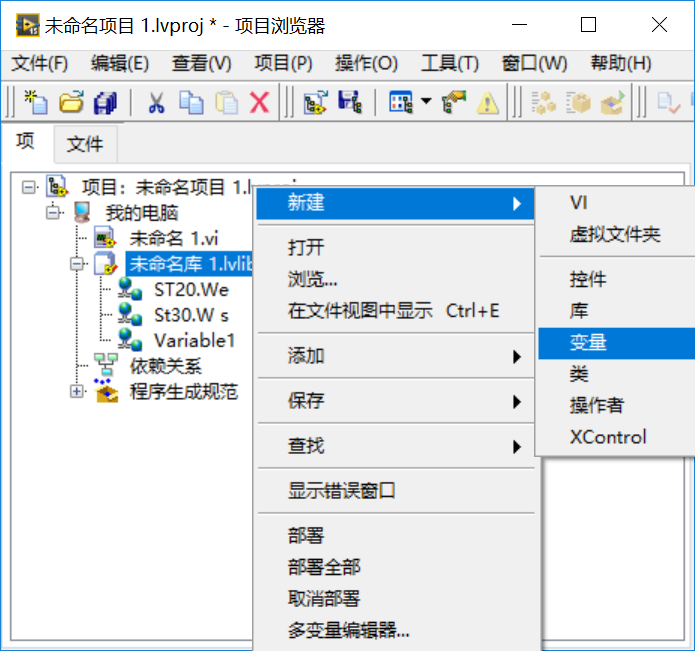

5.库.lvlib右键-新建-变量

6.变量类型-网络发布

7.网络-单个写入

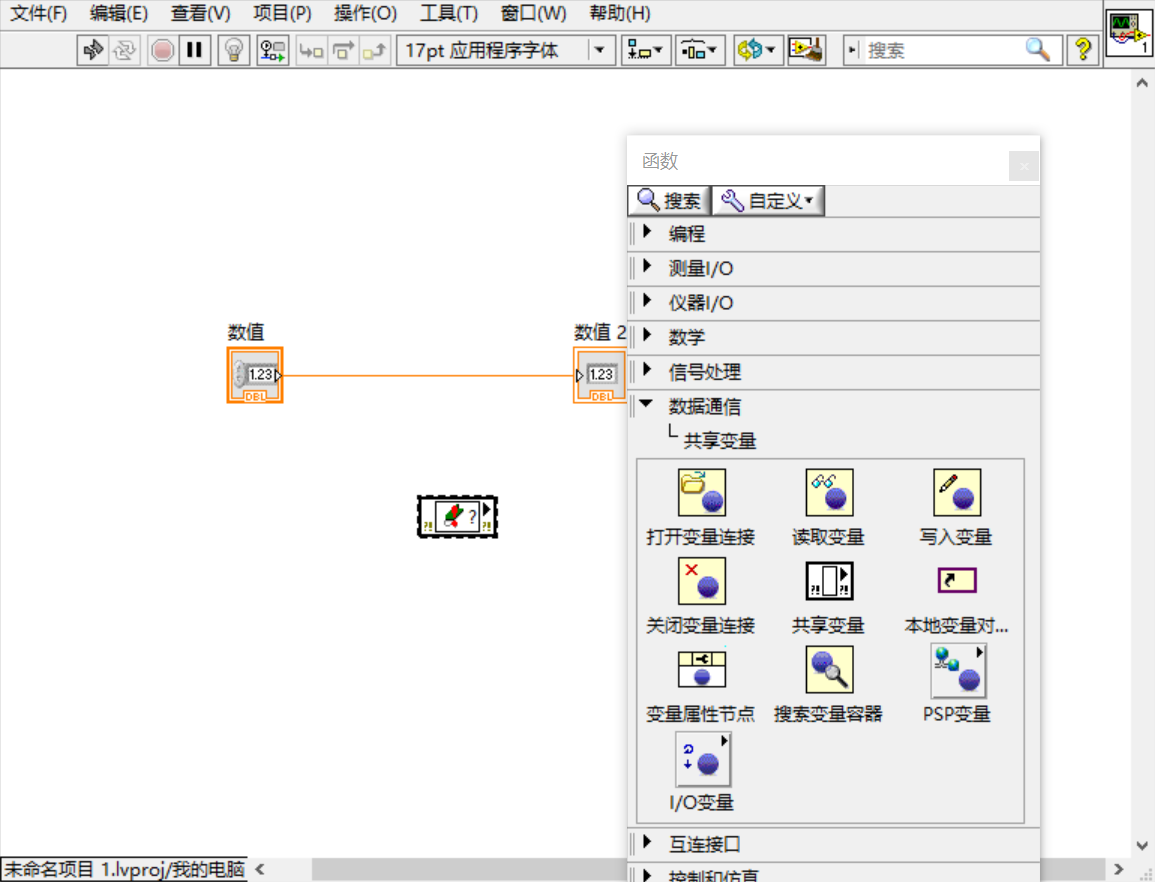

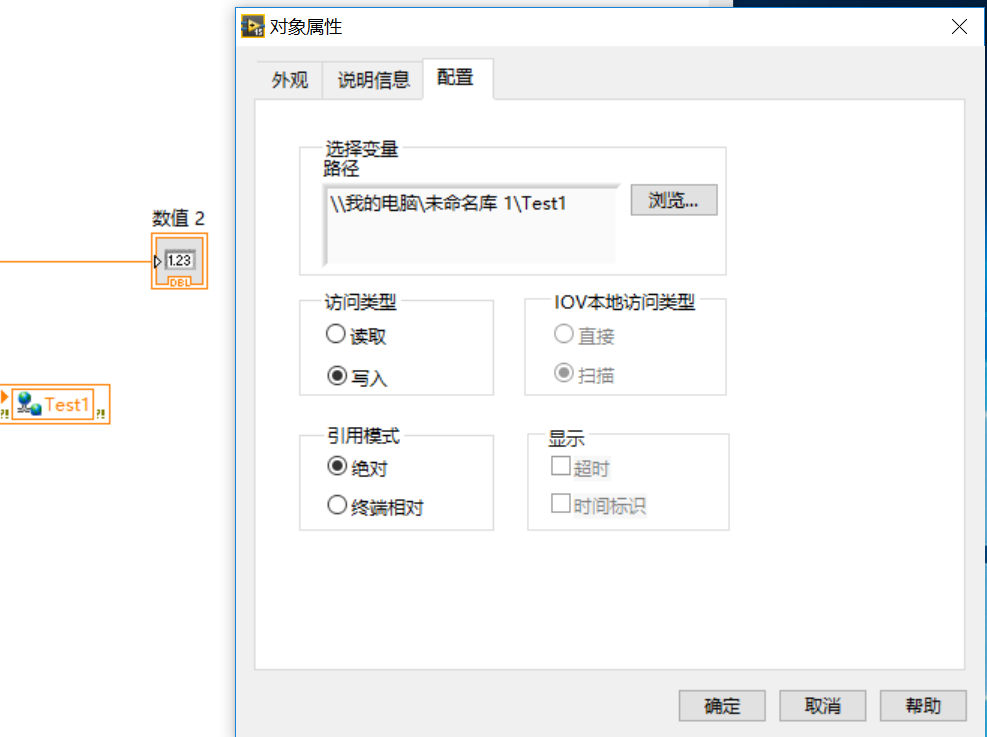

8.程序框图中放置共享变量

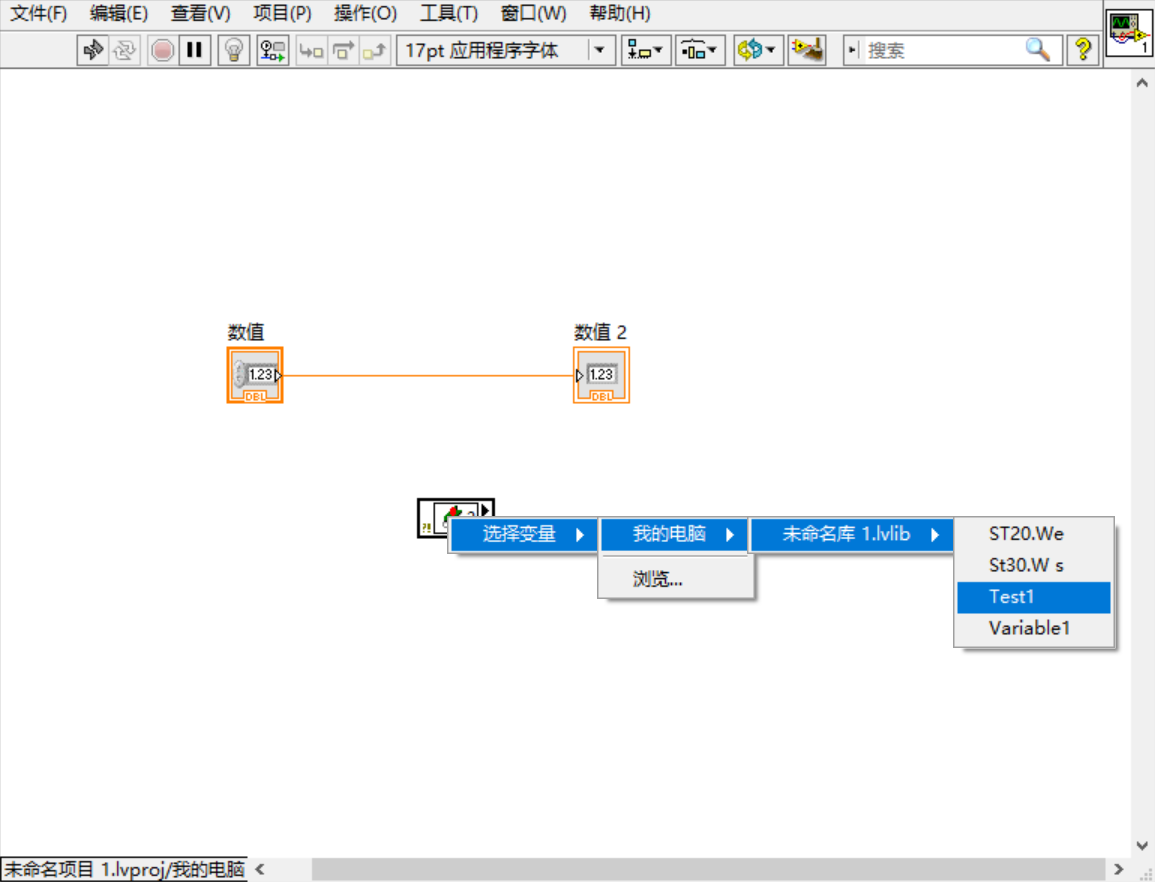

9.选择变量，绑定到库中定义的网络变量

10.变量配置：访问类型-写入

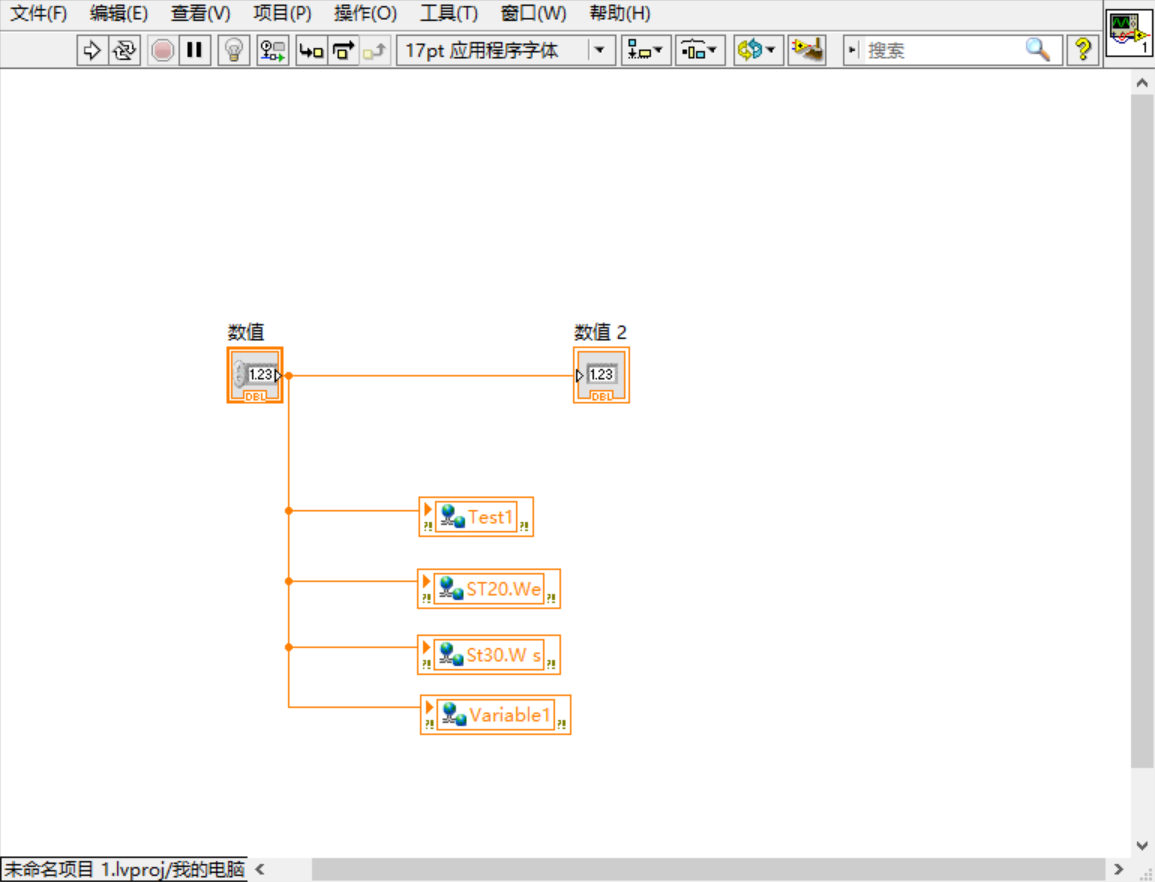

11.再放置几个共享变量

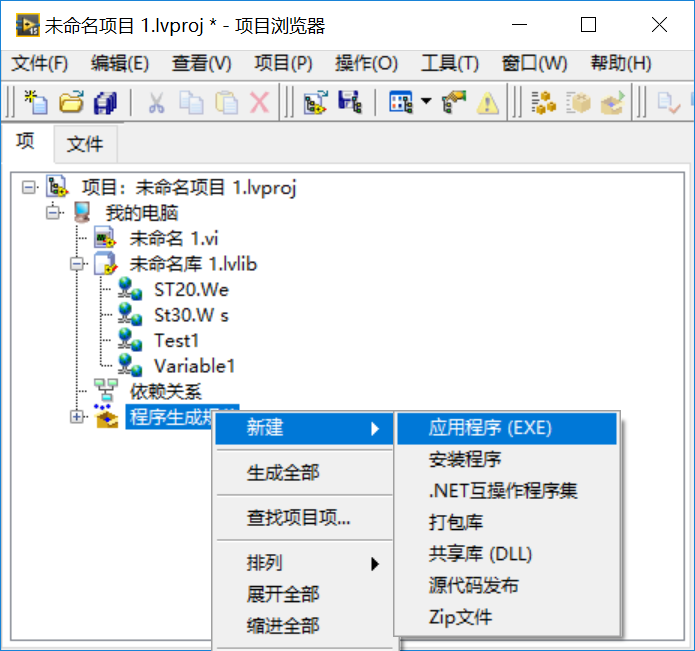

12.生成应用程序exe

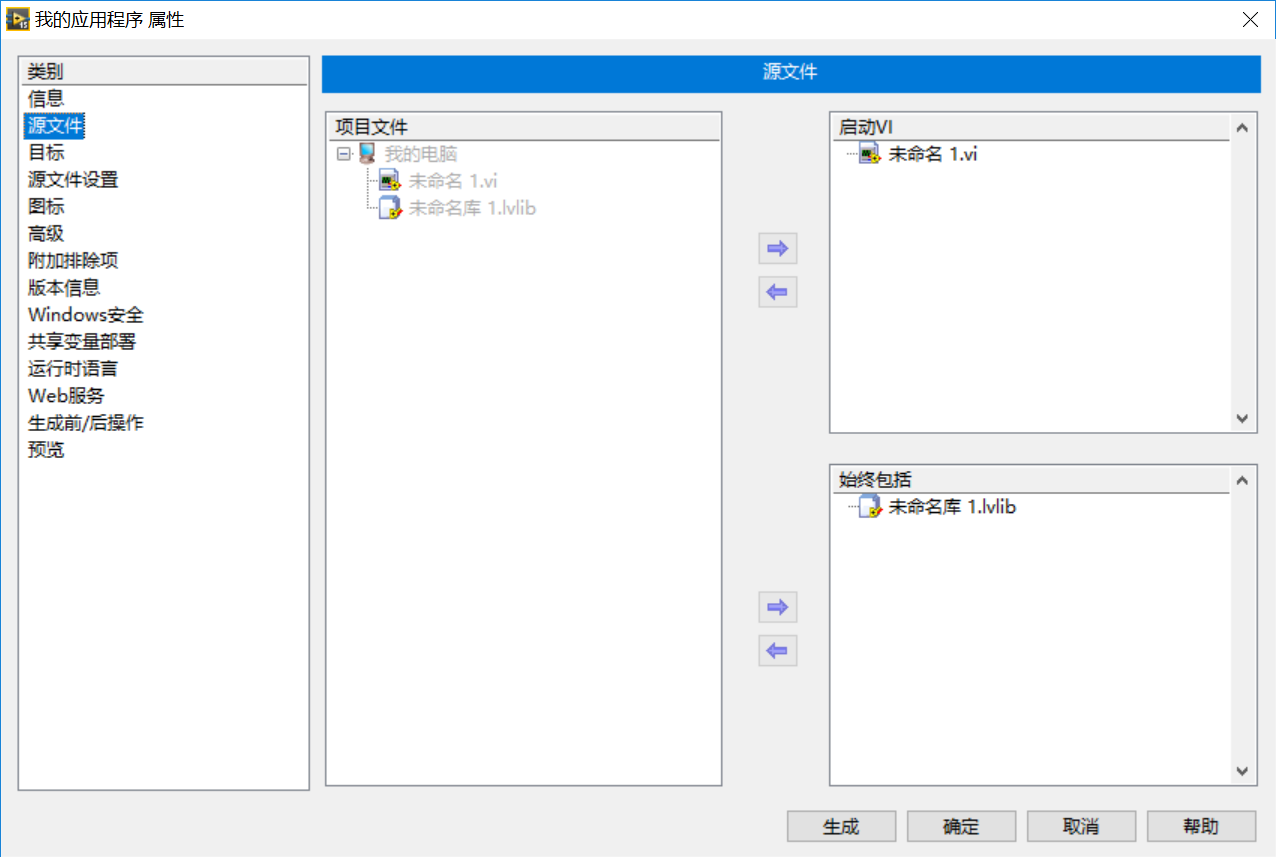

13.应用程序属性：源文件--选择必要的文件

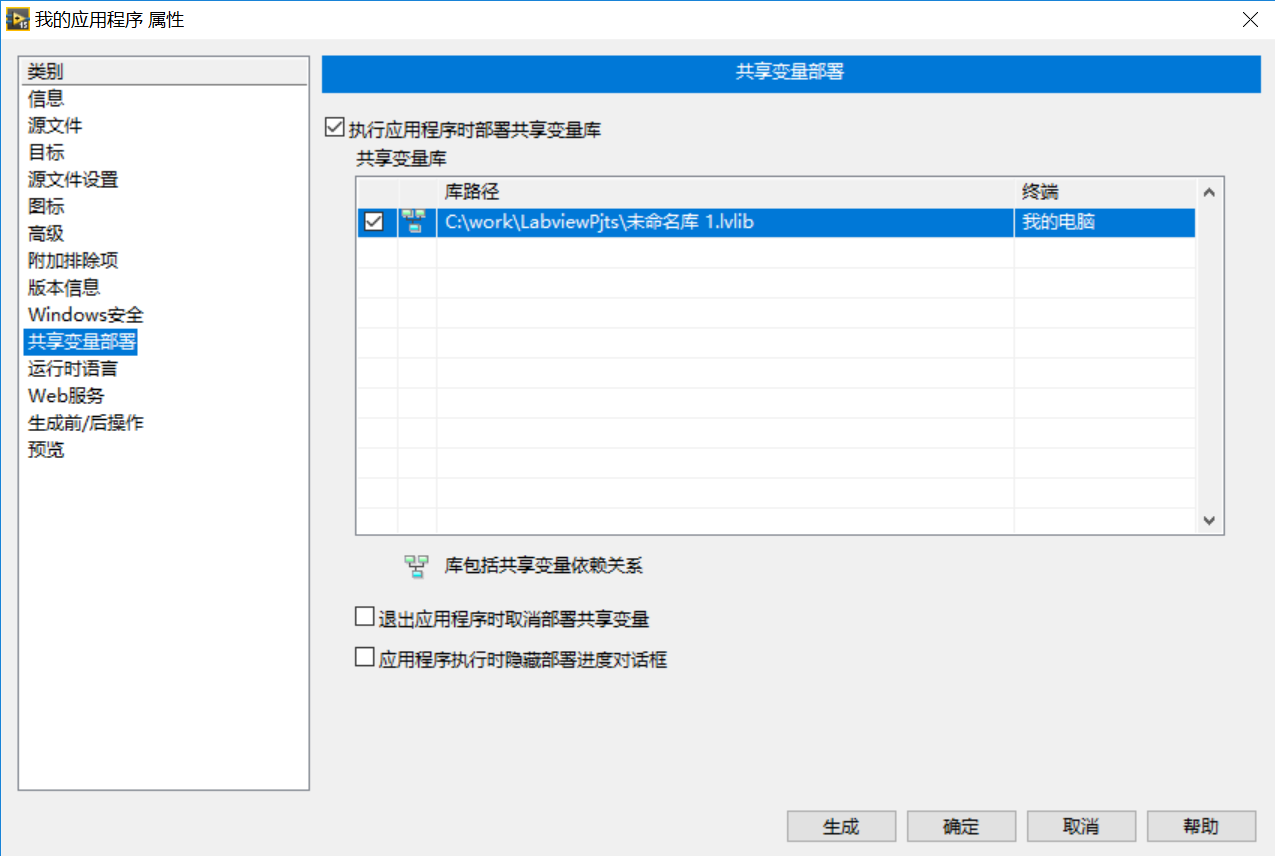

14.应用程序属性：共享变量部署

        可以根据需要来决定是否勾选：

• 退出应用程序时取消部署共享变量
• 应用程序执行时隐藏部署进度对话框

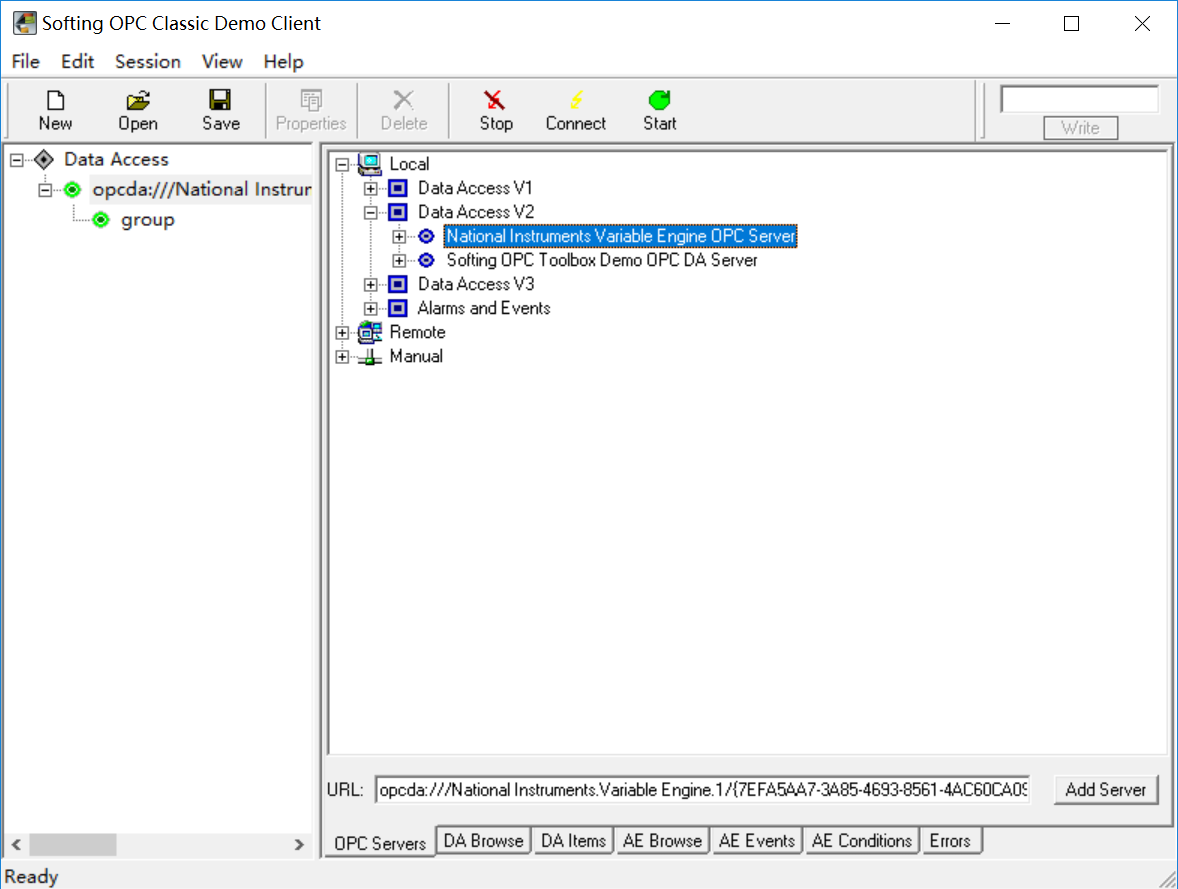

15.OPC Client连接Labview OPC Server(National Instruments Varibale Engine OPC Server)

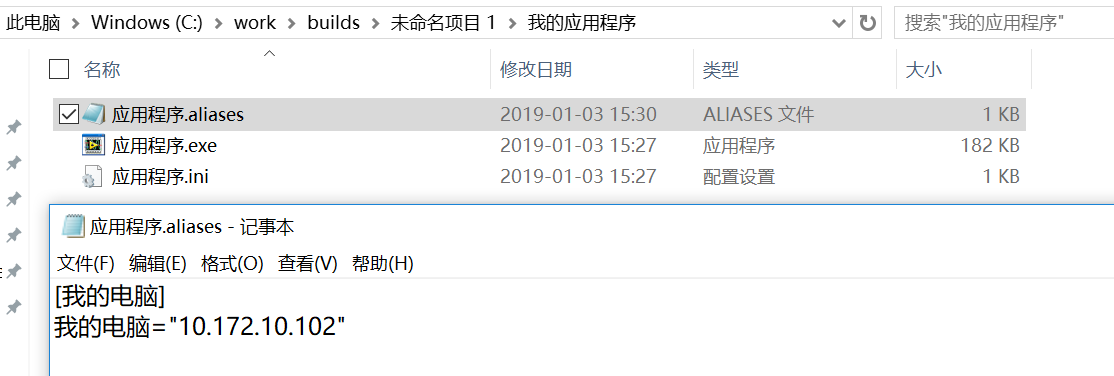

16.生成的应用程序.aliases

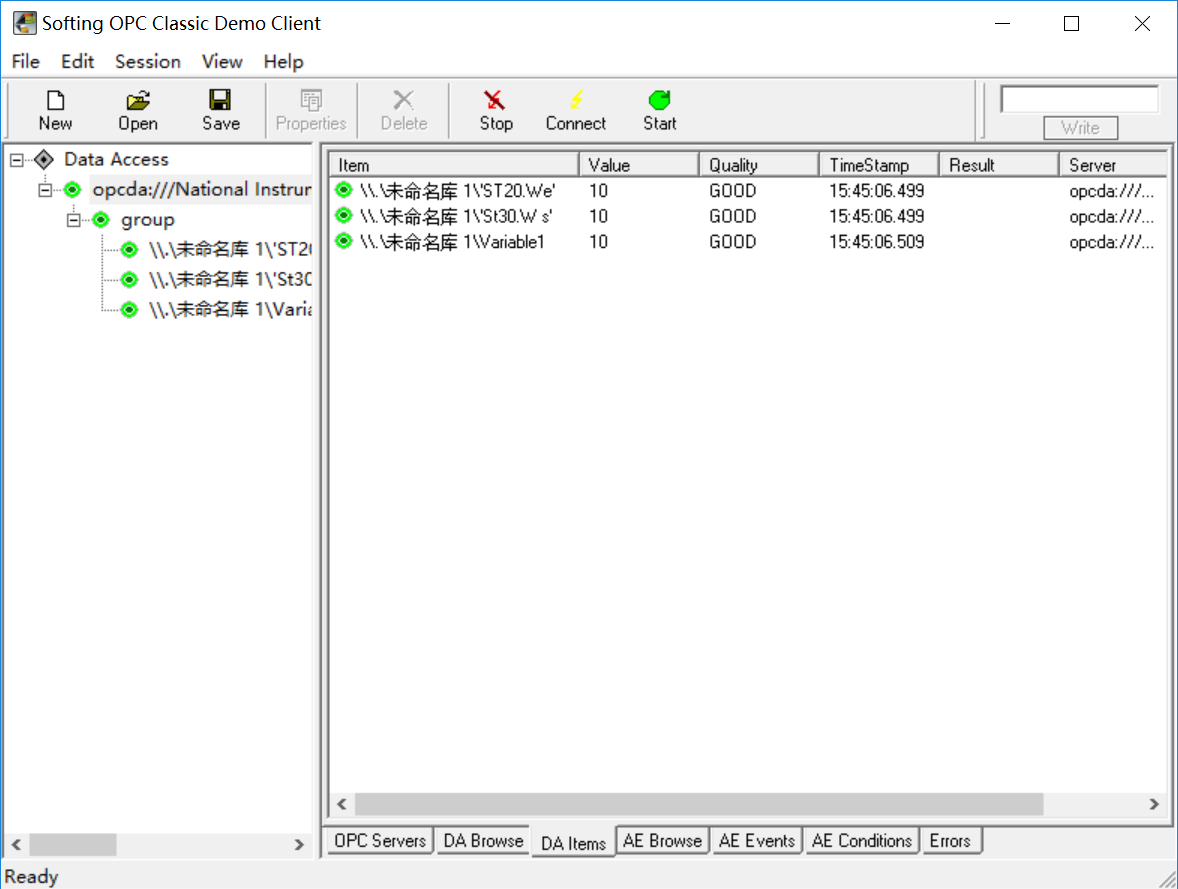

17.OPC Client监控OPC DA变量

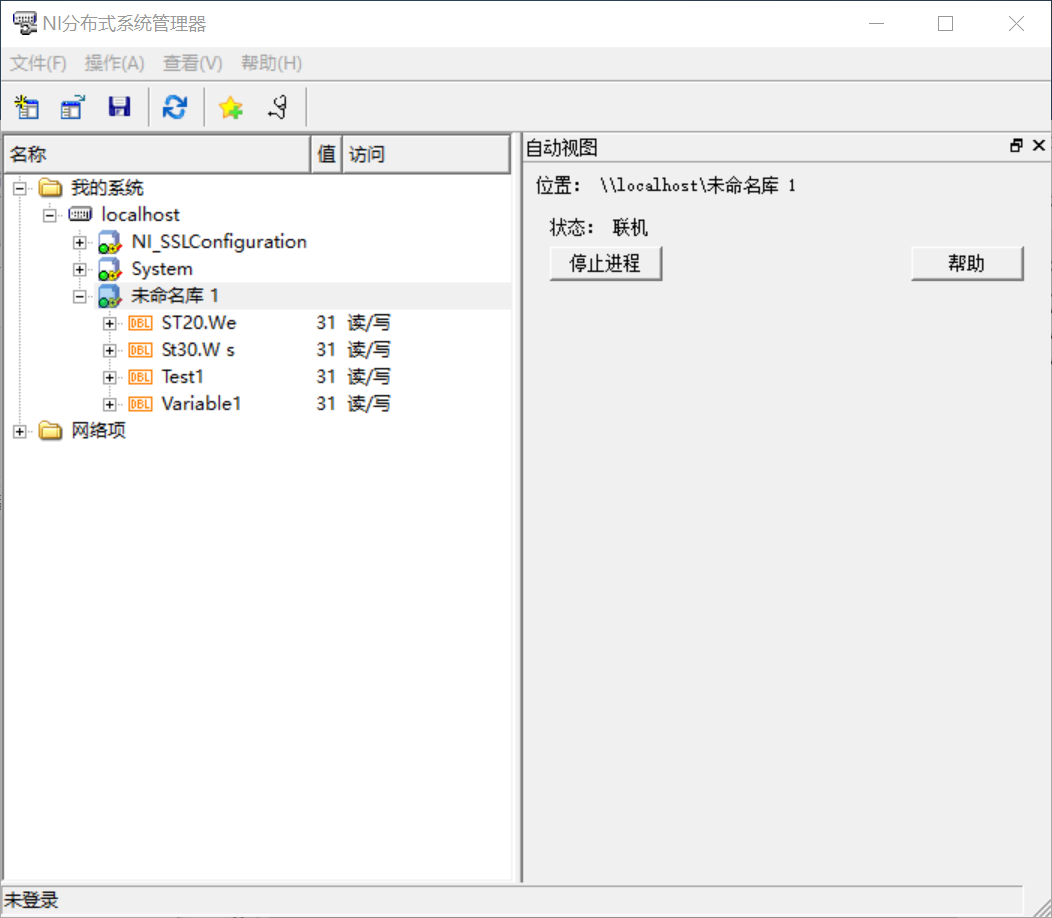

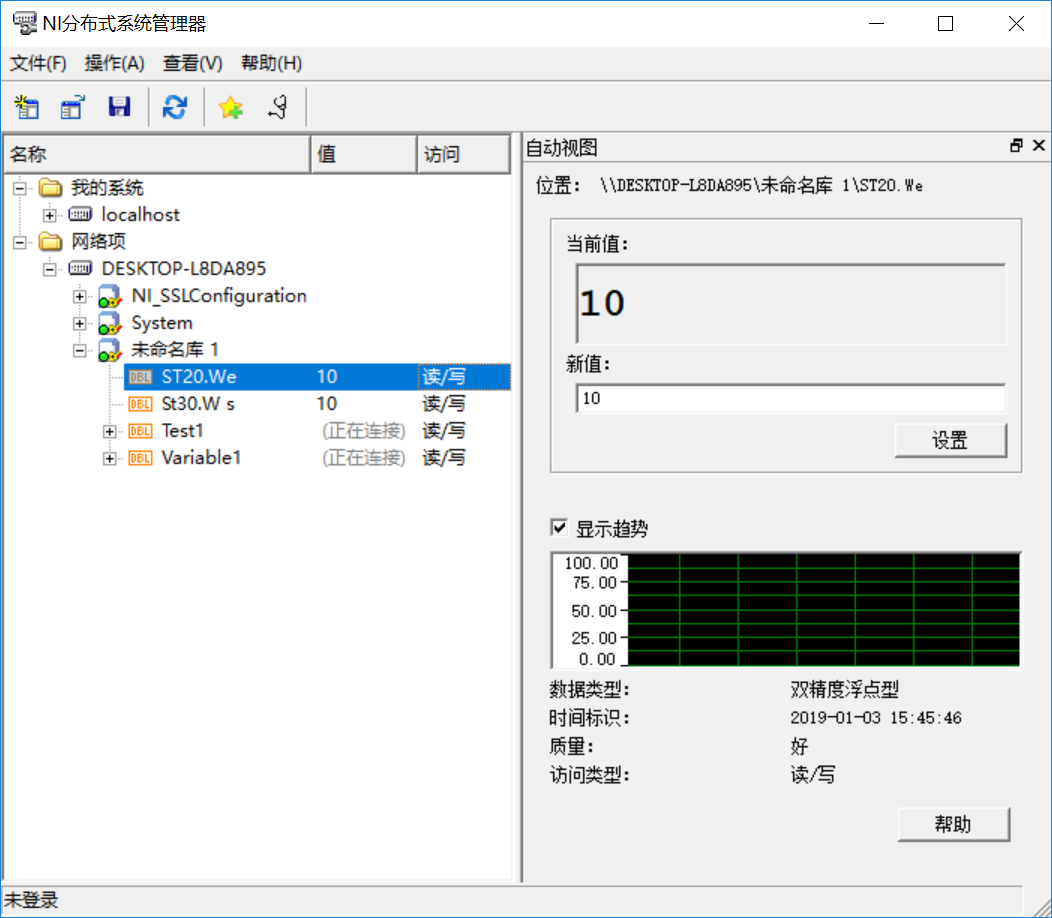

18.当然，labview软件集之中的NI分布式系统管理器也可以监控共享变量

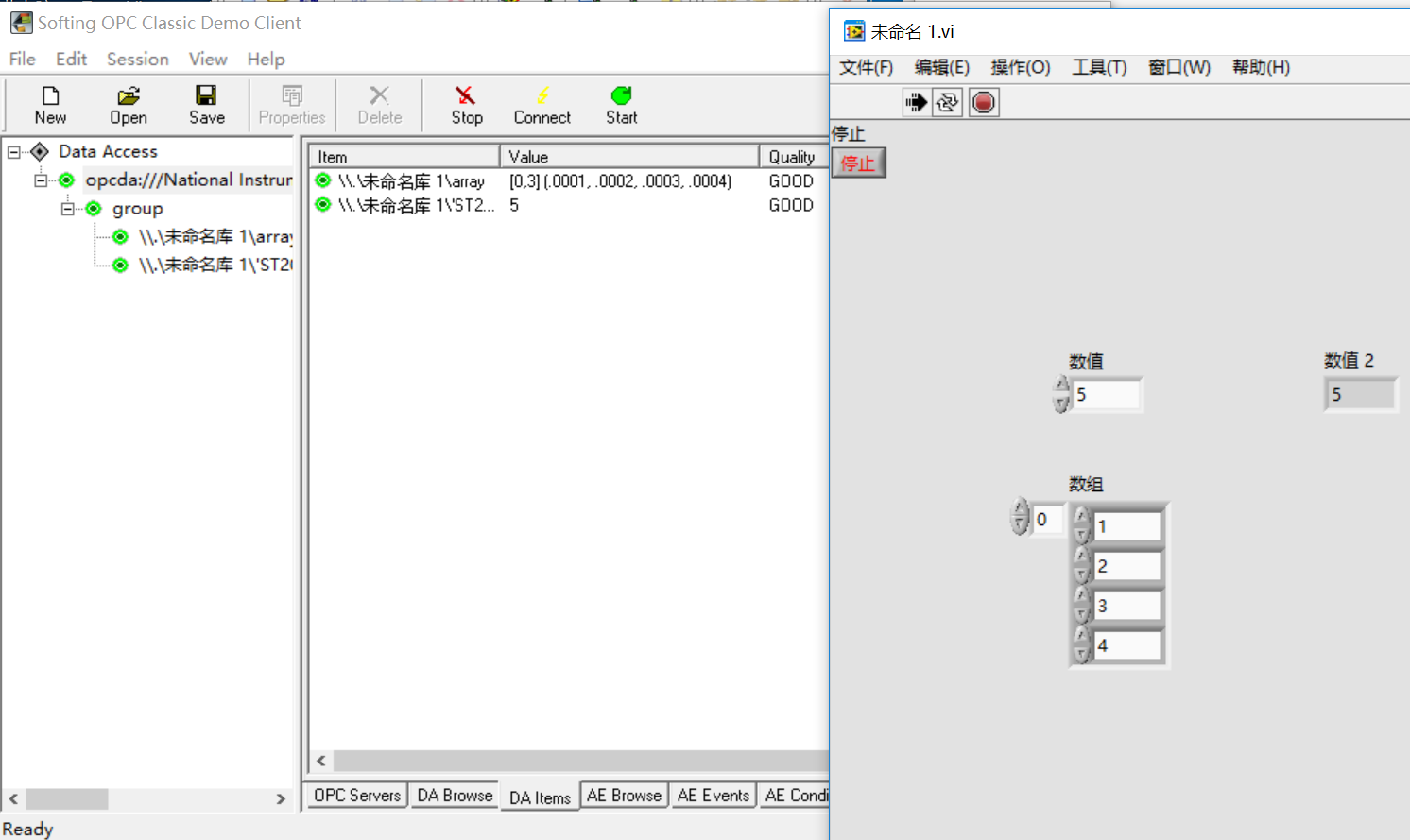

19.测试结果：若labview中变量类型为数组，OPC Client可以正常读写

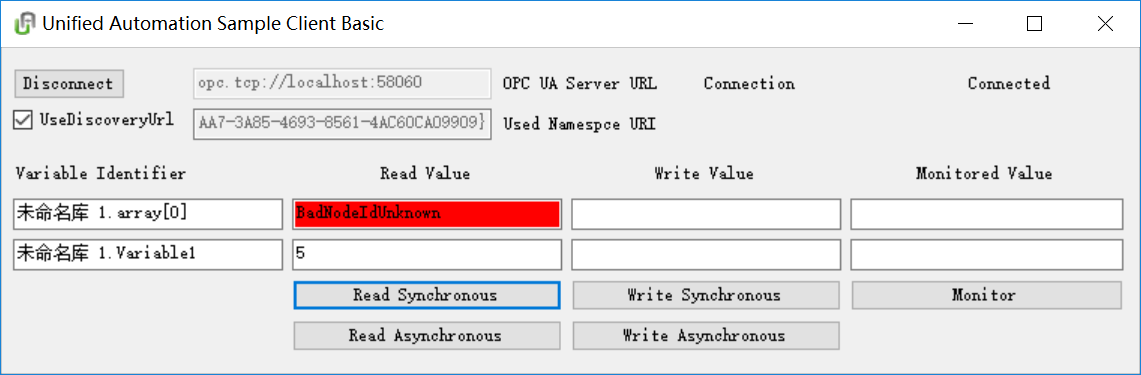

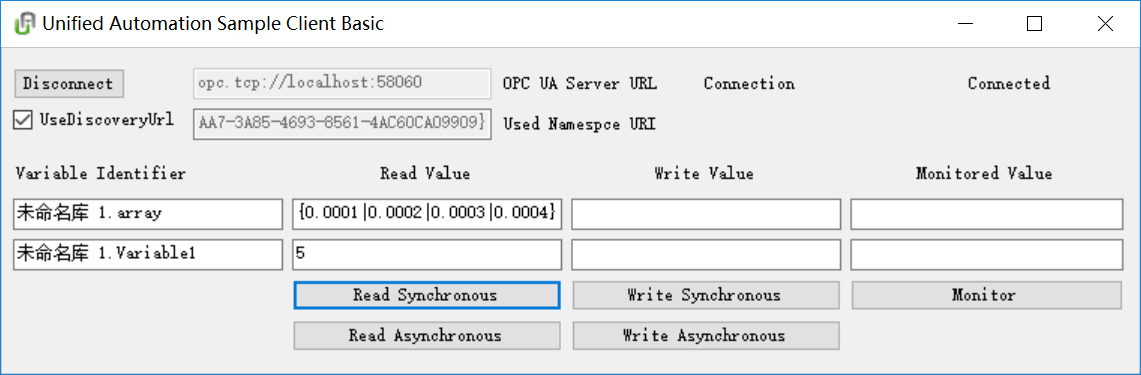

20.OPC DA转换成OPC UA后，基本类型和数组类型的变量也可以正常读写。而且，若变量名中包含空格，DA和UA也都可以正常读写。
