威胁建模之绘制数据流图

0x00 前言

1、什么是威胁建模：
以结构化的方式思考、记录并讨论系统存在的安全威胁，并针对这些威胁制定相应的消减措施。

2、为什么要威胁建模：
（1）在设计阶段开展威胁建模，一方面可以更全面的发现系统存在的威胁，根据发现的威胁提出相应的安全需求，来最大限度保证系统的安全；另一方面也可以降低安全设计缺陷导致的修复成本。
（2）通过威胁建模生成的记录文档，为后期开展的代码审计、渗透测试等安全活动提供支持，可极大提升漏洞挖掘的效率。

3、如何实施威胁建模：

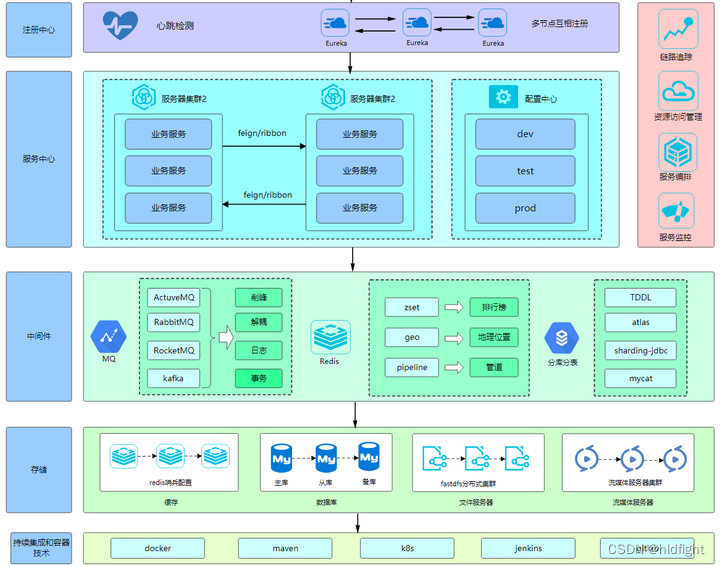

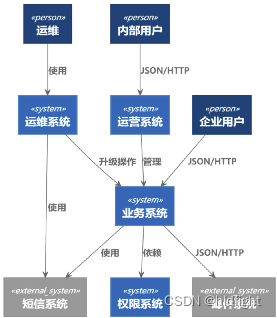

（1）绘制数据流图（基于业务现有文档中的系统架构图等，来绘制数据流图）

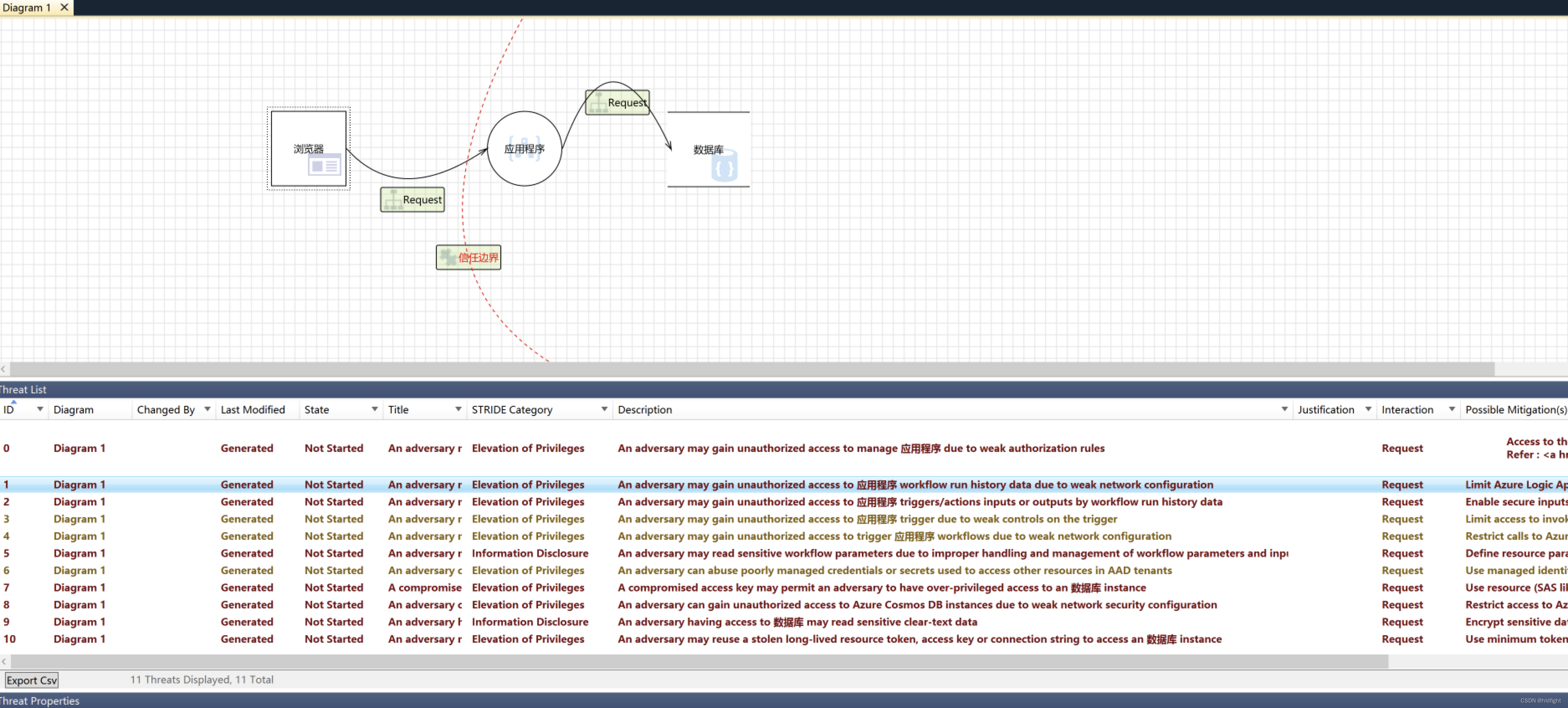

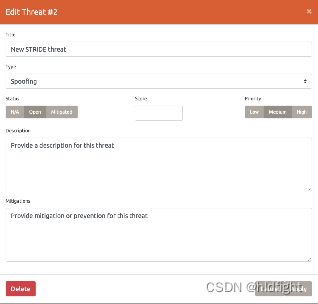

（2）发现威胁（通过结合STRIDE、攻击树、攻击库等方法来分析发现威胁）
（3）处理和管理威胁（可使用风险管理的经典策略：解决、缓解、转移、接受）
（4）验证威胁是否解决。

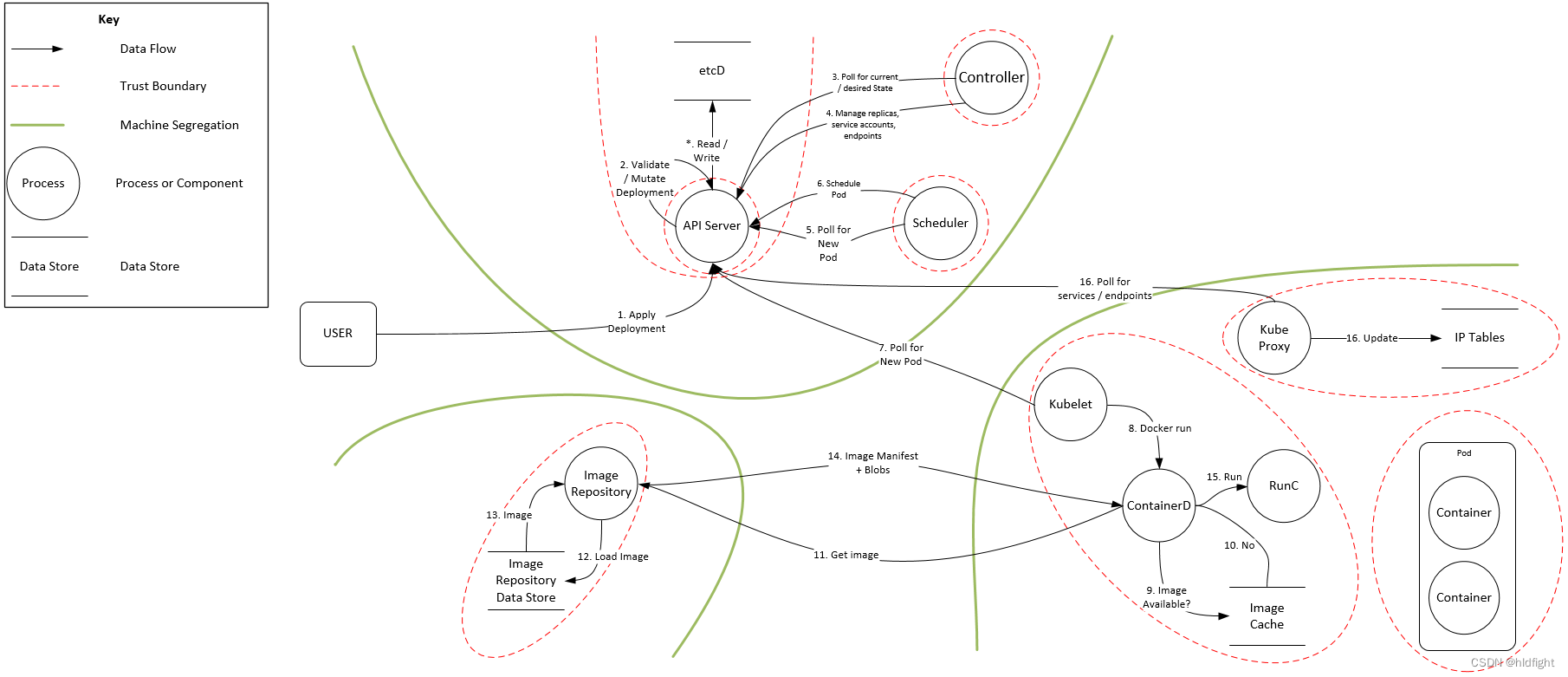

4、数据流模型是威胁建模最理想的模型，因为安全问题经常出现在数据流中，而不是在控制流中。 数据流图的应用非常广泛，有时会被称为“ 威胁建模图” 。1967 年由Larry Const ant ine 设计，数据流图(DFD)包括数据存储和处理过程2个关键要素，通过数据流连接起来，并与外部实体相互作用。没有完全准确的数据流图，我们只是要让他尽量有用而已。本篇文章我将重点分享一下如何绘制一个对我们有用的数据流图。如果大家有更好的意见，希望不吝赐教。

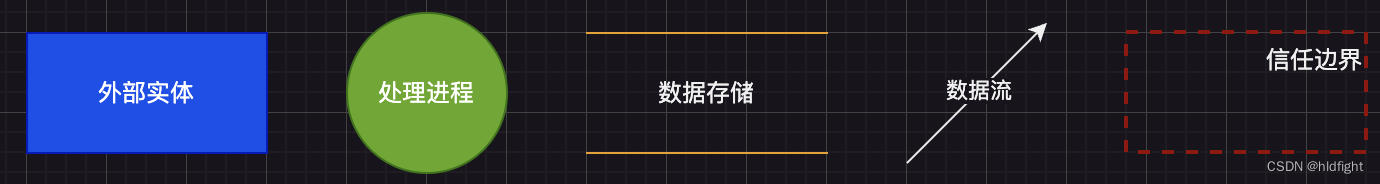

0x01 数据流图5个元素

元素	图形表示	含义
外部实体	矩形	驱动系统业务，但不受系统控制的人和物。如用户、第三方系统等
处理进程	圆形或圆角矩形	表示一个任务、一个执行过程。如微服务、可执行文件、Web Server 、ftp server等
数据存储	两条平行线	存储数据的内部实体。如对象存储、数据库、消息队列、文件、注册表等
数据流	带箭头的直/曲线	数据在系统中的流动方向。如http请求、gRPC请求、服务调用、网络通信等。

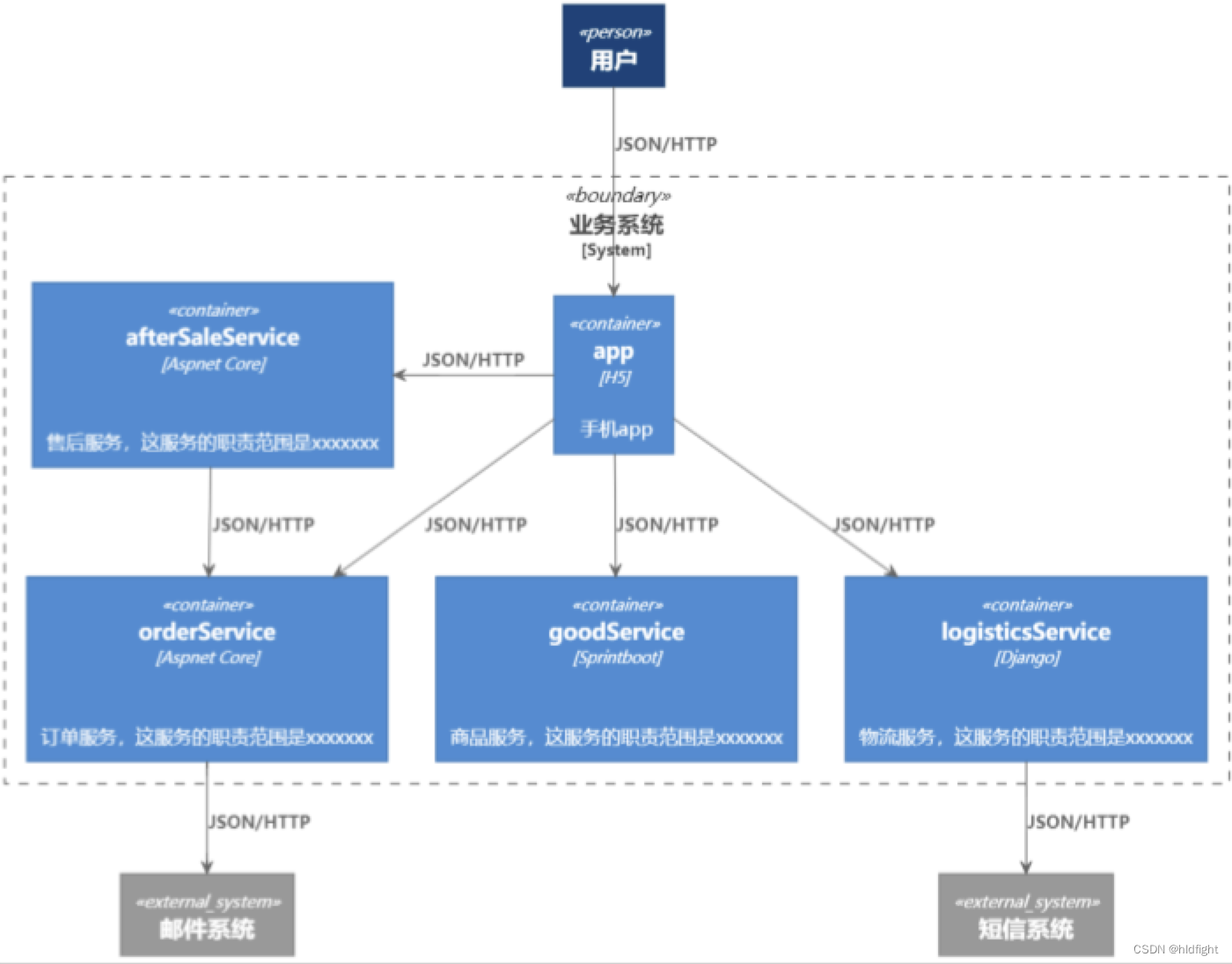

信任边界	虚线	可信元素和不可信元素之前的边界
