GBT 27930-2015/2023国标充电协议A类CAN报文ID说明

一、报文汇总

C开头表示充电机(缩写SECC、地址56H)发送报文，B开头表示车辆BMS(缩写EVCC、地址F4H)发送报文

1.充电握手阶段：

CHM、BHM、CRM、BRM

2.参数配置阶段：

BCP、CTS、CML、BRO、CRO

3.充电阶段：

BCL、BCS、CCS、BSM、BMV(电芯电压、可无)、BMT(电芯温度、可无)、BST、CST

4.充电结束阶段：

BSD、CSD

5.错误报文：

BEM、CEM

二、报文ID

CHM：0x1826F456

周期：250ms

BHM：0x182756F4

周期：250ms

CRM：0x1801F456

周期：250ms

BRM：0x1CEC56F4

周期：250ms
多帧报文，PNG=0x000200，遵循SAE J1939-2：2006中5.4.7和5.10消息传输规定，数据帧之间发送间隔为10ms，报文周期为整个数据包的发送周期。
数据帧ID为0x1CEB56F4，帧序号+7字节数据。

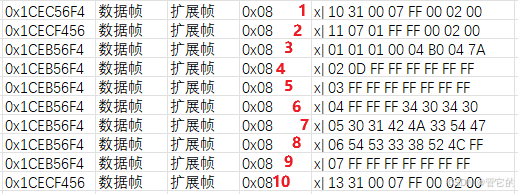

例子：

帧数	byte1	byte2	byte3	byte4	byte5	byte6	byte7	byte8
B1	固定0x10，长数据开始帧	传输字节数小端	传输字节数大端	传输总帧数	0xFF	PNG前	PNG中	PNG后
C2	开始接收0x11	接收总帧数	接收开始帧序号	0xFF	0xFF	PNG前	PNG中	PNG后
B3	帧序号1	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B4	帧序号2	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B5	帧序号3	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B6	帧序号4	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B7	帧序号5	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B8	帧序号6	数据1	数据2	数据3	数据4	数据5	数据6	数据7
B9	帧序号7	数据1	数据2	数据3	数据4	数据5	数据6	数据7
C10	接收完成0x13	传输字节数小端	传输字节数大端	传输总帧数	0xFF	PNG前	PNG中	PNG后

B表示车辆发送报文，C表示充电机发送报文

BCP：0x1CEC56F4

周期：500ms
多帧报文，PNG=0x000600

CTS：0x1807F456(可选)

周期：500ms

CML：0x1808F456

周期：250ms

BRO：0x100956F4

周期：250ms

CRO：0x100AF456

周期：250ms

BCL：0x181056F4

周期：50ms

BCS：0x1CEC56F4

周期：250ms
多帧报文，PNG=0x001100

CCS：0x1812F456

周期：50ms

BSM：0x181356F4

周期：250ms

BST：0x101956F4

周期：10ms

CST：0x101AF456

周期：10ms

BSD：0x181C56F4

周期：250ms

CSD：0x181DF456

周期：250ms

BEM：0x081E56F4

周期：250ms

CEM：0x081FF456

周期：250ms
